Wärmetauscherrohr, das seinen Dienst hält
Fanbang fertigt das blanke Rohr, verbindet die Rippe damit und bohrt den Rohrboden, der es hält – acht Rippengeometrien, drei Legierungsfamilien, eines arbeitet in Jiangsu und beliefert Wärmetauscher- und Kesselbauer in mehr als 20 Ländern.
- 12+Jahre Fertigung
- 20+Exportländer
- 8Flossengeometrien
- 25Rohrmühlenmaschinen
Vier Produktfamilien rund um ein Paket
Ein Wärmetauscher benötigt ein Rohr, das dem Prozess standhält, eine Rippe, die die Wärme transportiert, und eine Platte, die beides hält. Wir produzieren alle drei, deshalb passt das Lochbild beim Öffnen der Kisten zum Rohr.

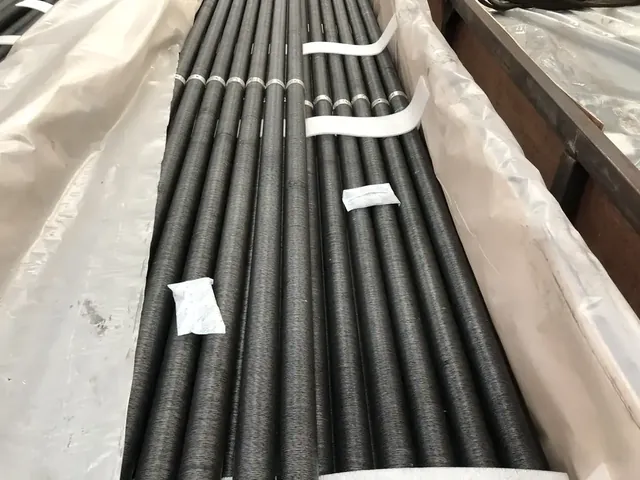

Mechanisches RippenrohrDurch Nut, Spannung oder Extrusion mit dem Rohr verbundene Lamellen – die Familie der luftgekühlten WärmetauscherSehen Sie sich mechanische Rippenrohre an
Geschweißtes RippenrohrAn das Rohr geschweißte spiralförmige H-Längs- und Bolzenrippen für den RauchgasbetriebSehen Sie sich geschweißte Rippenrohre an
Nahtloses RohrNahtlose Rohre und Rohre aus Edelstahl, Duplex und Nickellegierungen aus unserer eigenen Werkstatt mit 25 MaschinenNahtloses Rohr ansehen
RohrplattenGebohrte Rohrplatte bis 5000 mm Durchmesser, abgestimmt auf das von uns gelieferte BündelRohrböden ansehenJede Röhre, die wir produzieren
Zwölf Produkte aus den Bereichen mechanische Rippen, geschweißte Rippen, nahtlose Rohre und Rohrböden. Die Abmessungen auf jeder Seite sind die Bereiche, die unsere Linien tatsächlich abdecken.

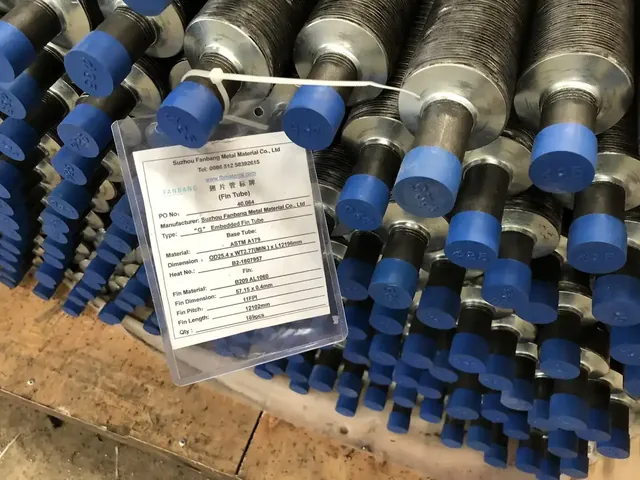

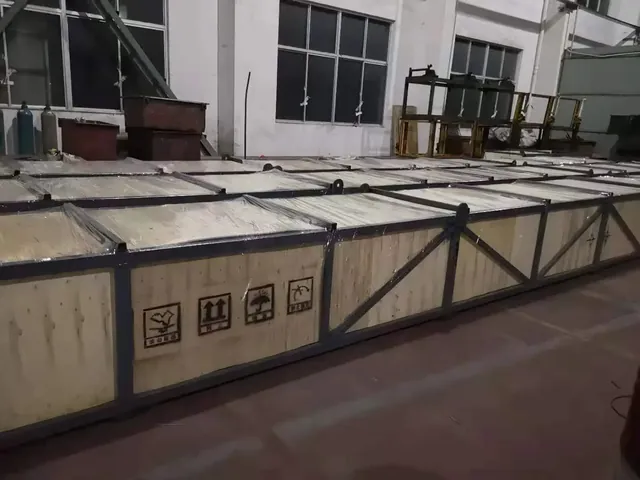

„G“ eingebettetes Flossenrohr
In eine maschinell bearbeitete Nut in der Rohrwand eingerolltes Rippenband für dauerhaften Metall-auf-Metall-Kontakt
Durchmesser des Basisrohrs: 16 mm – 80 mm · Wandstärke des Basisrohrs: 1,65 mm – 4,0 mm

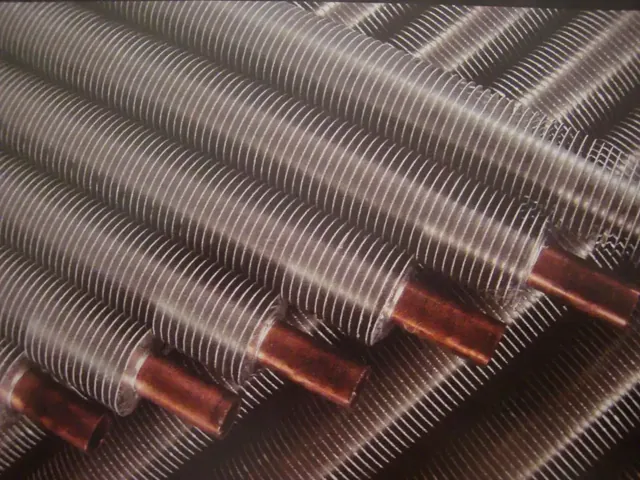

L/LL/KL Flossenrohr
Unter Spannung gewickelte Fußrippe in drei Grundflächenausführungen, die Standardwahl für luftgekühlte Wärmetauscher
Durchmesser des Basisrohrs: 19 mm – 51 mm · Wandstärke des Basisrohrs: 1,65 mm – 3,0 mm

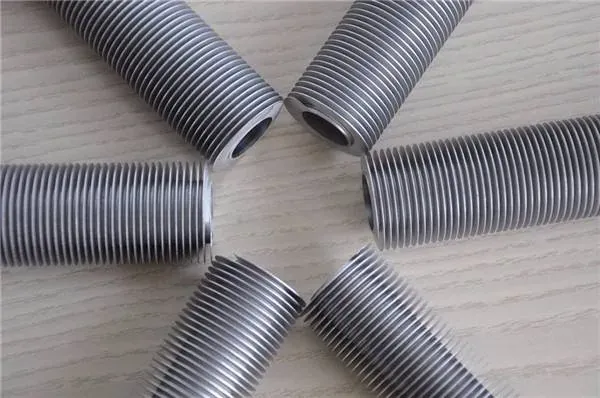

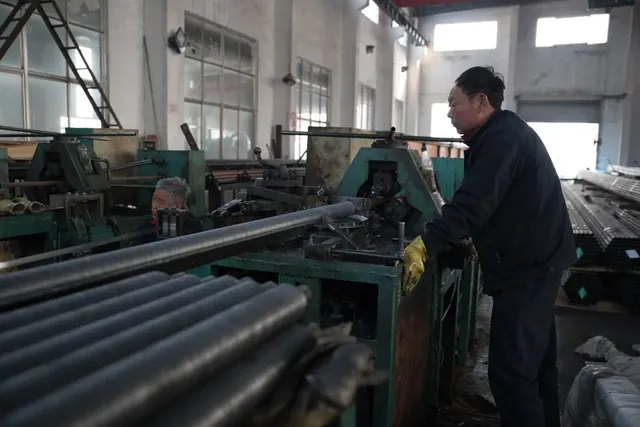

Extrudiertes Flossenrohr
Bimetallrohr, bei dem die Rippe aus einer Außenhülse extrudiert ist, wodurch eine nahtlose Rippe-zu-Rohr-Wand entsteht
Durchmesser des Basisrohrs: 10 mm – 51 mm · Wandstärke des Basisrohrs: 1,65 mm – 3,0 mm

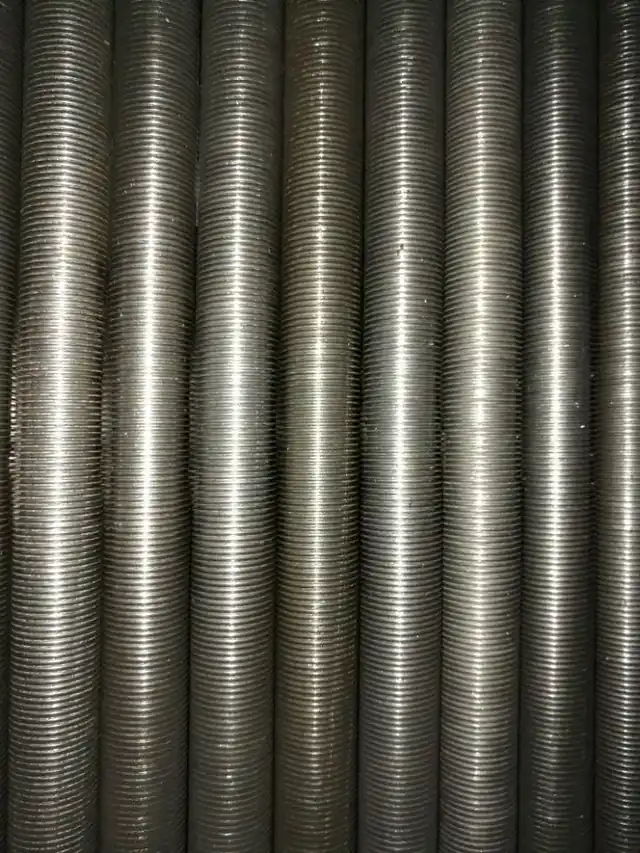

Niedriges Flossenrohr
Aus der Rohrwand selbst gerollte integrierte niedrige Rippe für Rohrbündelwärmetauscher
Durchmesser des Basisrohrs: 12,7 mm – 31,8 mm · Wandstärke des Basisrohrs: 1,65 mm – 3,0 mm

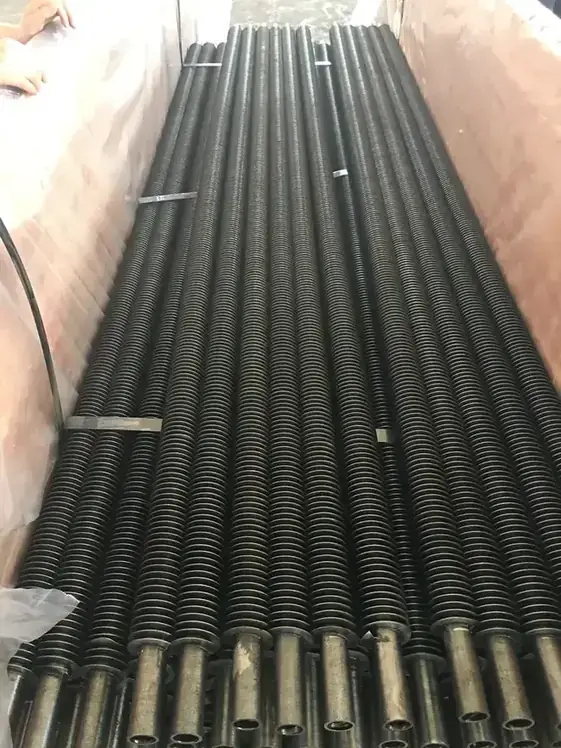

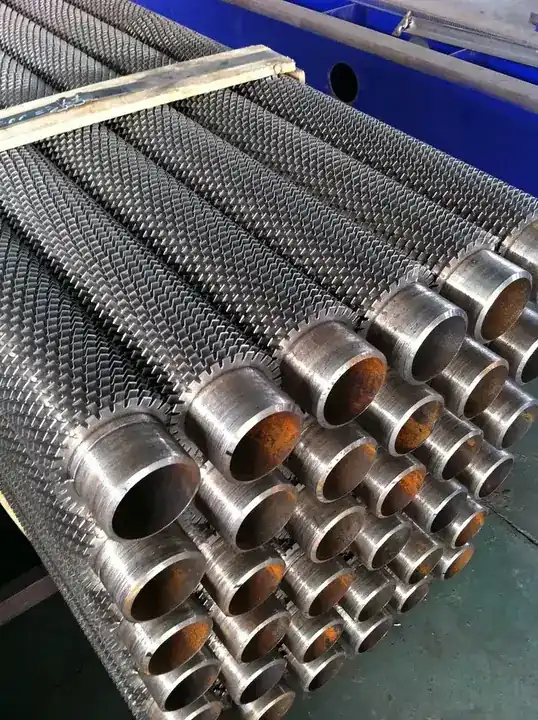

Spiralflossenrohr
Durchgehend geschweißte Spiralrippe für Kessel-, Economizer- und Rauchgasbetrieb
Durchmesser des Basisrohrs: 15 mm – 70 mm · Wandstärke des Basisrohrs: 2,0 mm – 15,0 mm

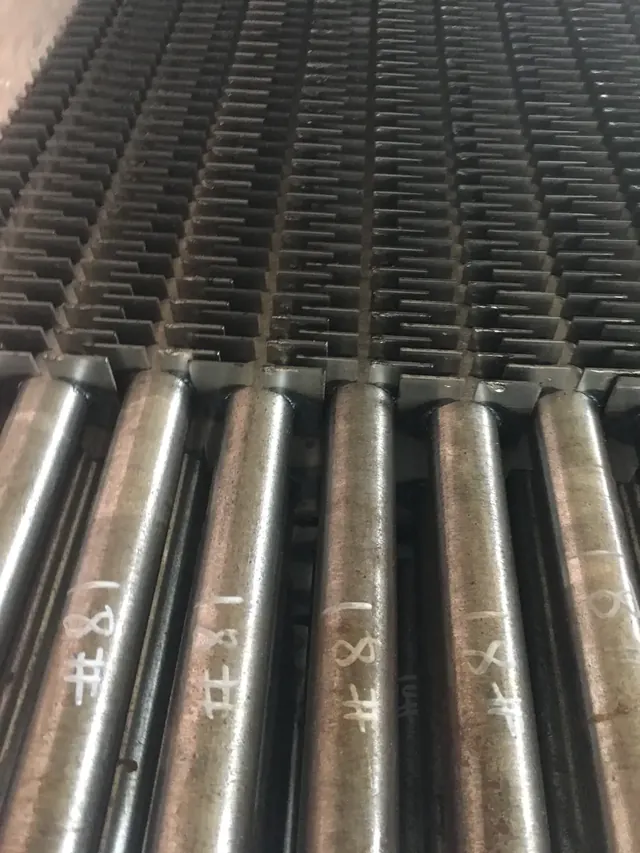

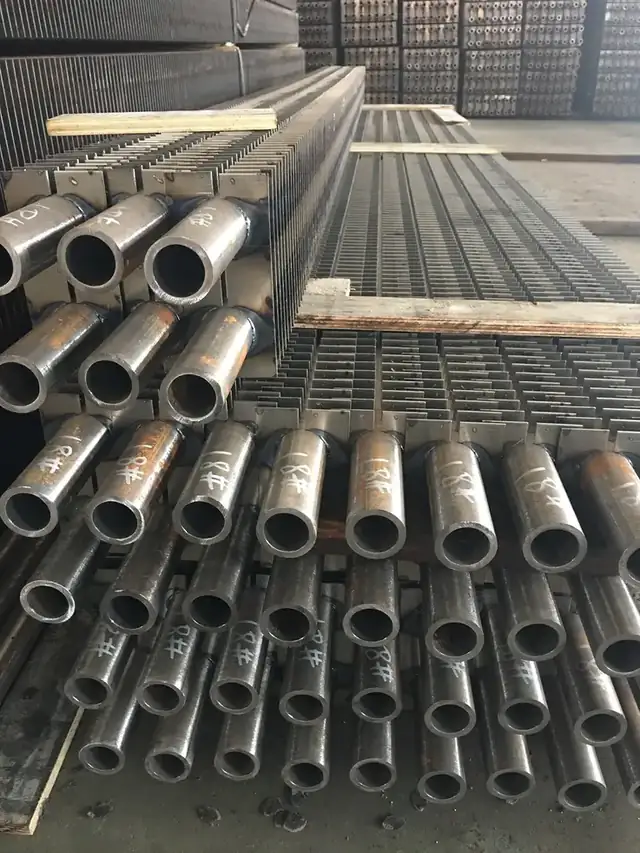

H/HH Flossenrohr
Geteilte quadratische Lamellen, paarweise verschweißt, so dass eine gerade Aschebahn entlang des Rohrs entsteht
Durchmesser des Basisrohrs: 25 mm – 73 mm · Wandstärke des Basisrohrs: 3,0 mm – 6,0 mm

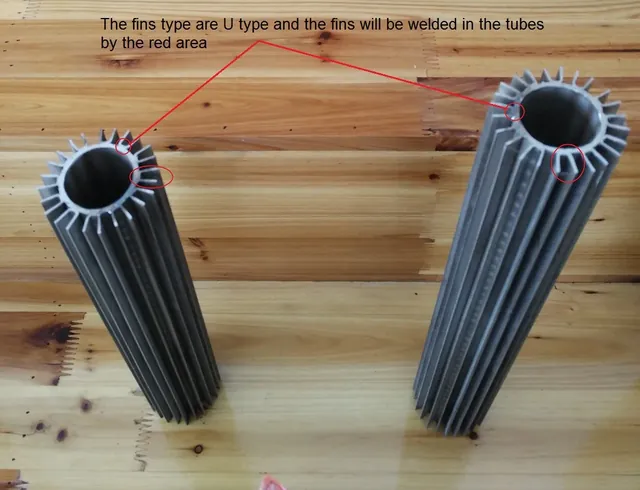

Längsrippenrohr
Gerade, entlang der Rohrachse geschweißte Rippen für viskose Flüssigkeiten und Gase mit niedriger Geschwindigkeit
Durchmesser des Basisrohrs: 12 mm – 273 mm · Wandstärke des Basisrohrs: 2,11 mm – 25,4 mm

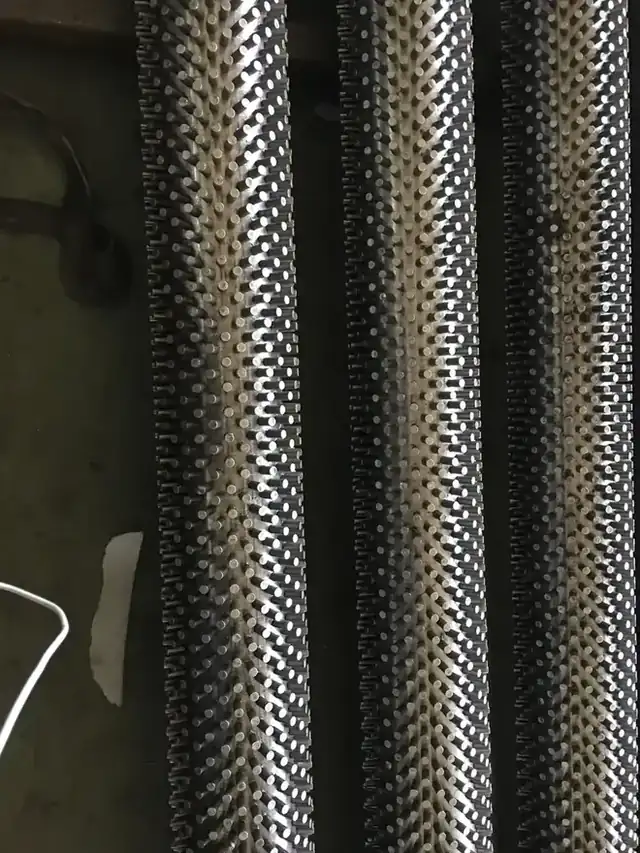

Bolzenflossenrohr
Einzeln geschweißte Bolzen für den schmutzigsten Ofen- und Prozessheizeinsatz
Durchmesser des Basisrohrs: 38 mm – 273 mm · Wandstärke des Basisrohrs: 3,5 mm – 10,0 mm

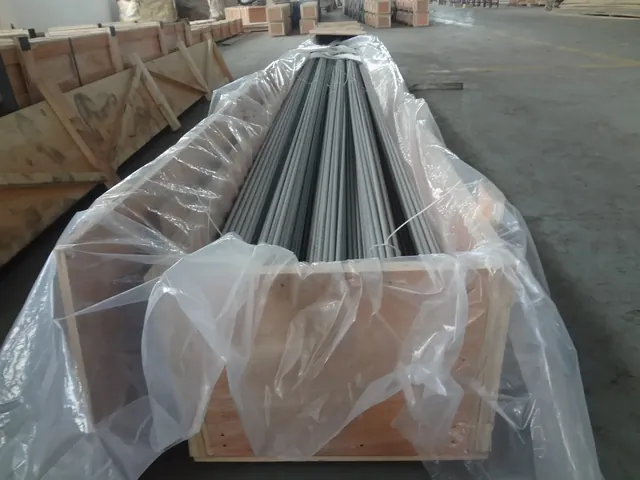

Edelstahlrohr
Austenitische und superaustenitische nahtlose Rohre und Leitungen gemäß ASTM A213, A269 und A312
Rohraußendurchmesser: 1/2" - 3" (12 mm - 76,2 mm) · Rohrwandstärke: 0,02" - 0,5" (0,5 mm - 12,0 mm)

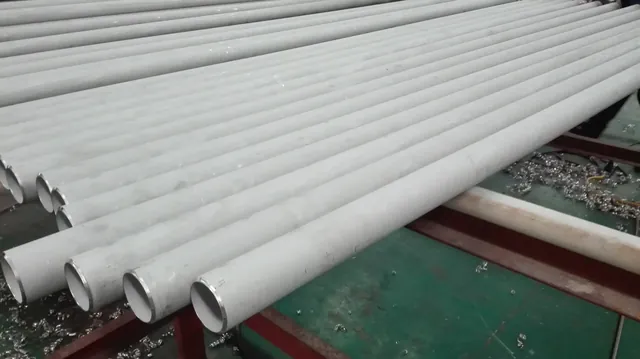

Duplex-Edelstahlrohr
Nahtlose Duplex- und Super-Duplex-Rohre und Rohre gemäß ASTM A789 und A790
Rohraußendurchmesser: 1/2" - 3" (12 mm - 76,2 mm) · Rohrwandstärke: 0,02" - 0,5" (0,5 mm - 12,0 mm)

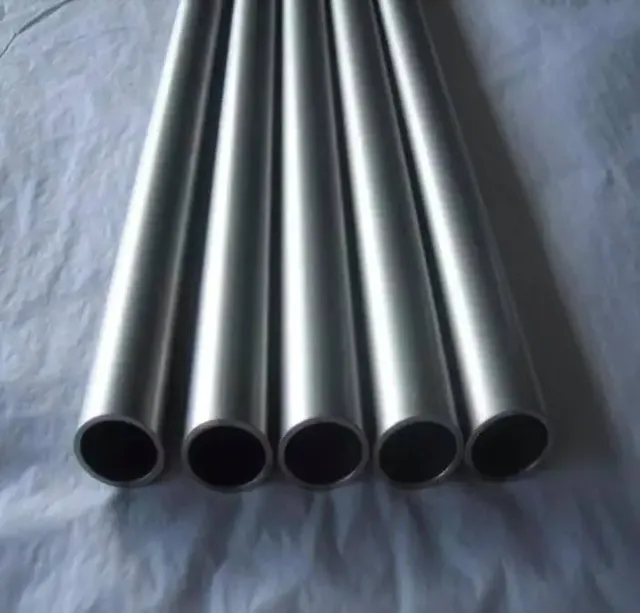

Rohr aus Nickel/Nickellegierung
Nahtlose Rohre der Güteklasse Monel, Inconel, Incoloy und Hastelloy für höchste Korrosionsanforderungen
Rohraußendurchmesser: 1/2" - 3" (12 mm - 76,2 mm) · Rohrwandstärke: 0,02" - 0,5" (0,5 mm - 12,0 mm)

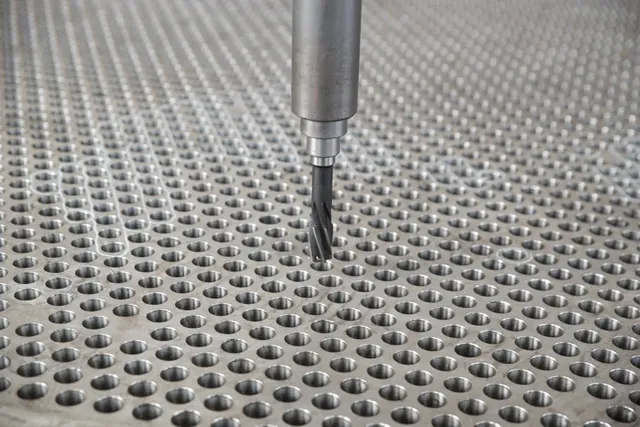

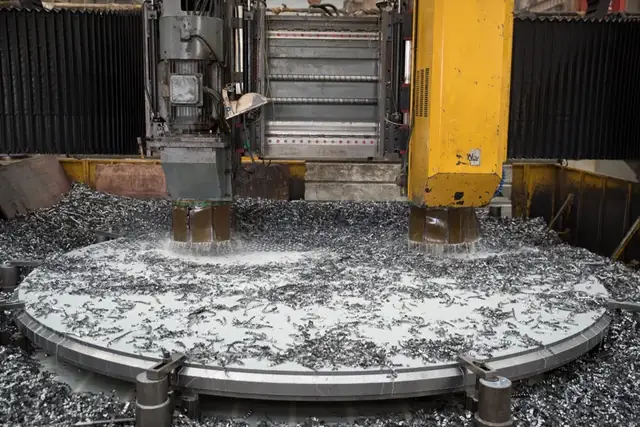

Rohrboden
Gebohrte Rohrplatte bis 5000 mm Durchmesser und 750 mm Dicke
Maximaler Außendurchmesser: 5000 mm · Maximale Dicke: 750 mmBündel versagen an der Flosse, bevor sie an der Röhre versagen
Drei Dinge beenden die Lebensdauer eines Wärmetauscherbündels, und die Lösung für jedes dieser Dinge ist eine andere Verbindung, nicht ein größeres Bündel.
Bei Hitze lockern sich die Flossen
Eine spannungsgewickelte Flosse ist auf Anpressdruck angewiesen. Sobald die Temperatur des Metalls nachlässt, steigt der Kontaktwiderstand und die berechnete Einschaltdauer verschwindet. Die Antwort sind eingebettete und verschweißte Verbindungen.
Korrosion unter dem Flossenfuß
Dort, wo die Atmosphäre das freiliegende Basisrohr erreicht, wirkt sich Korrosion unter der Rippe aus, wo niemand sie inspiziert. Extrudierte Rohre bedecken das Grundmetall über die gesamte Rippenlänge.
Asche und Schlacke verblenden das Ufer
Durchgehende Rippen überbrücken Ablagerungen, bis der gasseitige Druckabfall einen Ausfall erzwingt. Flossen vom Typ H hinterlassen eine Aschespur; Stollenrippen hinterlassen Lücken in alle Richtungen.
Branchen, die wir beliefern
Wärmetauscher- und Kesselbauer, EPC-Auftragnehmer und Anlagenbetreiber in den europäischen, amerikanischen und Golfmärkten.
Stromerzeugung
Kraftwerke kaufen Röhren für zwei Aufgaben: die Rückgewinnung von Wärme, die andernfalls durch den Schornstein entweichen würde, und die Ableitung von Wärme, die bereits ihre Arbeit getan hat. B...
Petrochemie und Raffination
Raffinerie-Wärmeübertragungsgeräte fallen auf zwei Arten aus: Die Feuerseite verschmutzt und die Prozessseite korrodiert. Fanbang bietet beide Seiten dieses Problems – mit...
Öl- und Gasverarbeitung
Gasaufbereitungs- und Ölverarbeitungsanlagen befinden sich in den schlimmsten Atmosphären, die ihre eigenen Produkte erzeugen – salzige Luft, saures Gas, schwere Rückstände. Röhrenauswahl hier ...
HVAC und Kühlung
Kühl- und Klimatisierungspakete werden zu einem festen Rahmen und einem festen Preis zusammengestellt. Das Rohr muss mehr Oberfläche haben, ohne die Größe zu erhöhen, und die D...
Lebensmittel und Pharmazeutik
Lebensmittel- und Pharmafabriken unterliegen anderen Anforderungen als die Prozessindustrie: Oberflächen müssen reinigbar und das Material rückverfolgbar sein ...

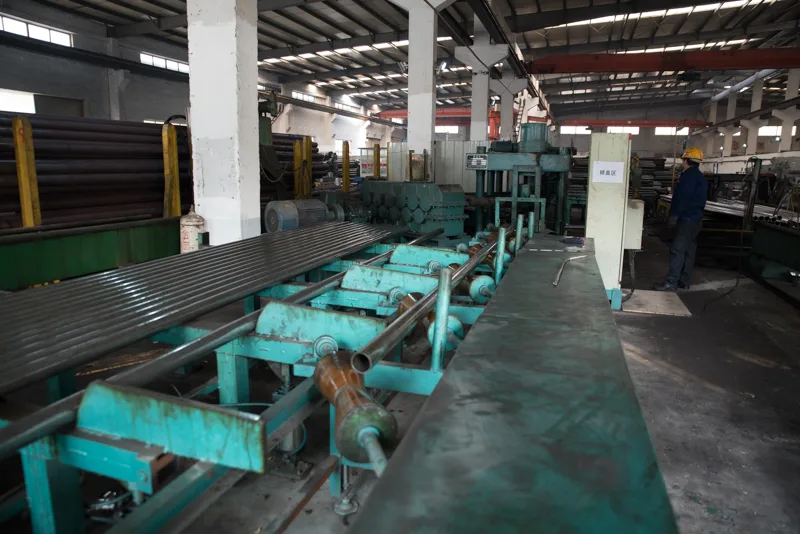

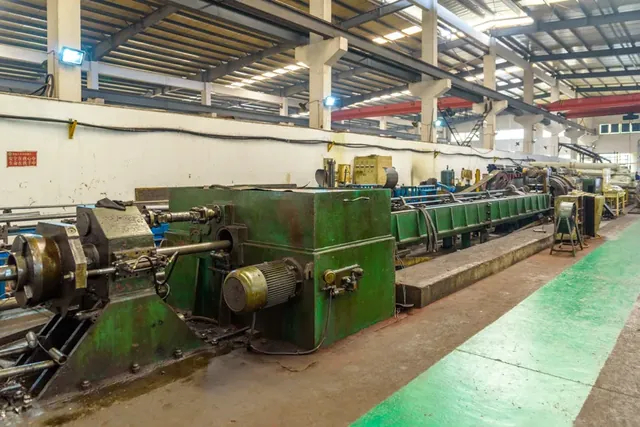

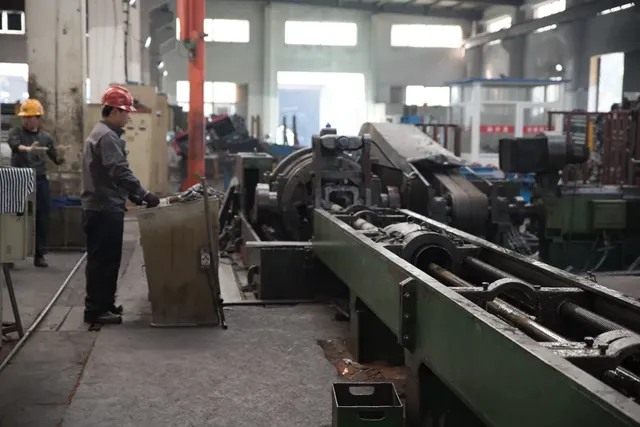

Zwei Werkstätten unter einem Unternehmen

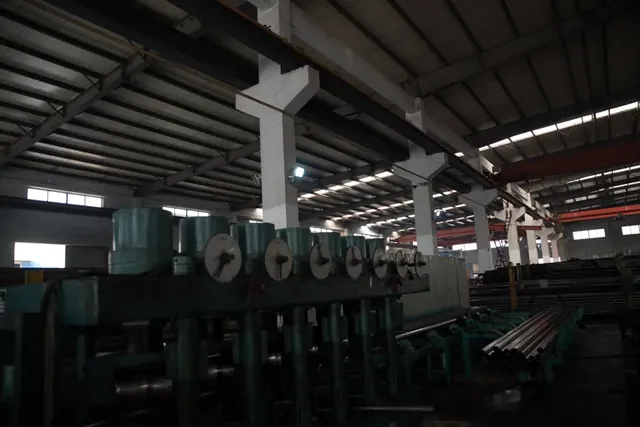

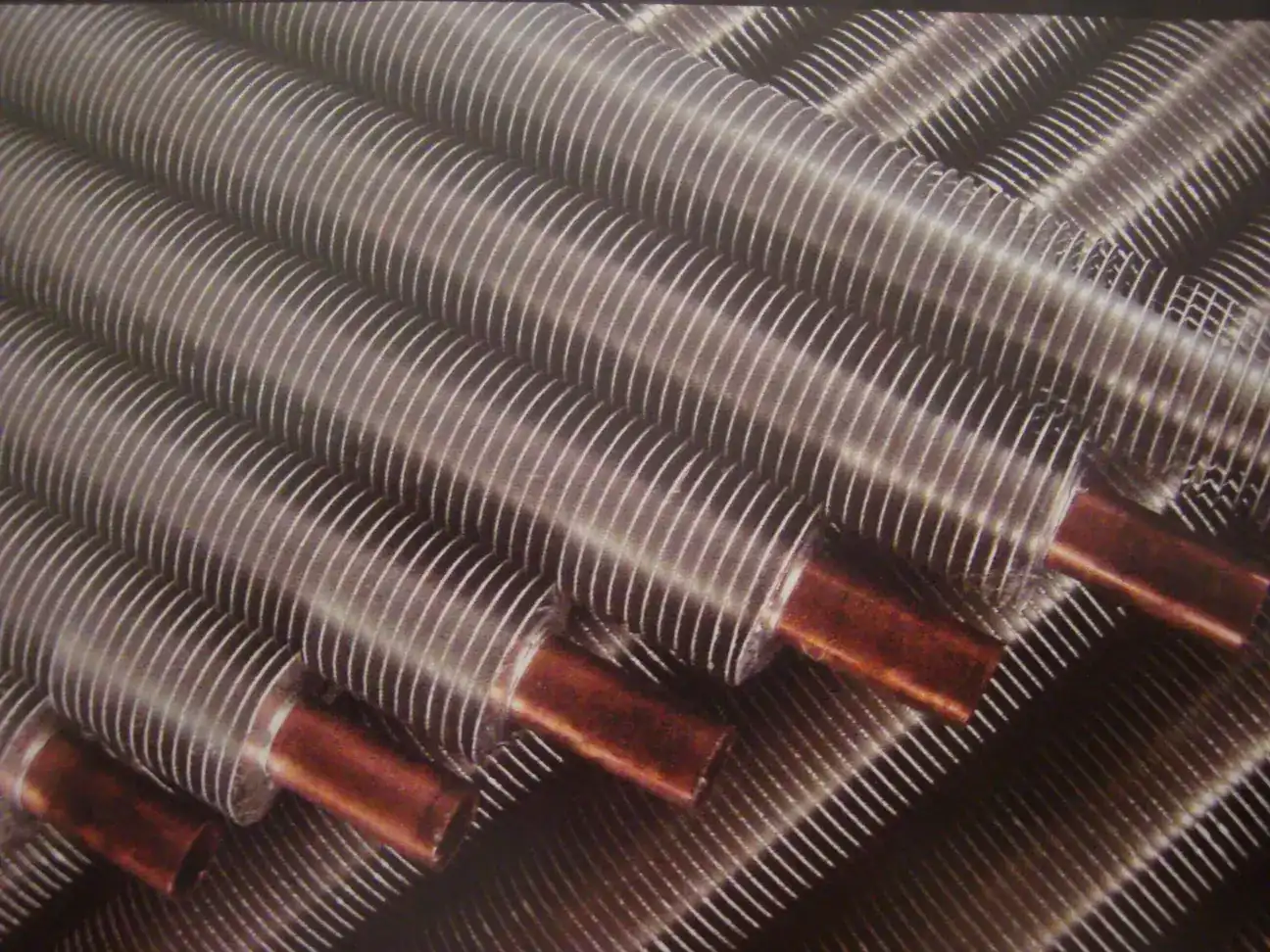

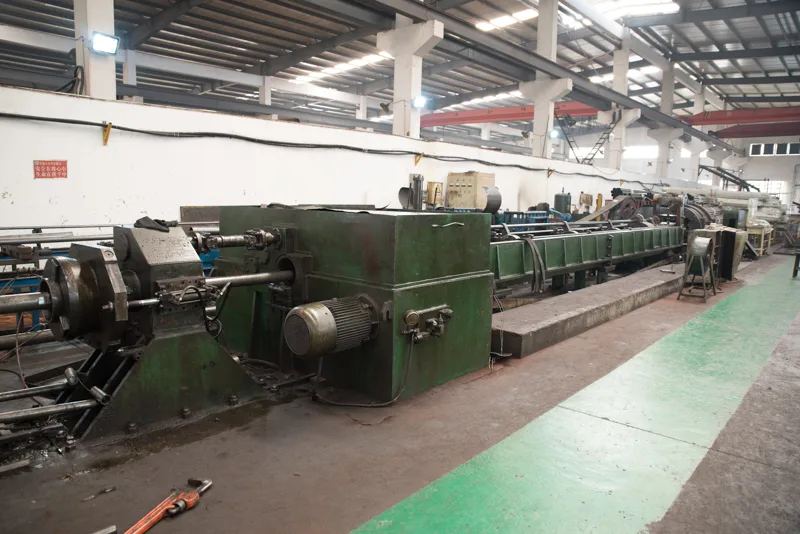

Eine Werkstatt für nahtlose Rohre mit 25 Walz- und Kaltziehmaschinen und eine Werkstatt für Rippenrohre mit 23 Maschinen und Linien in den acht Geometrien.
Wie Käufer mit uns zusammenarbeiten
Lieferung von Wärmetauscherbündeln
Der Kauf der Teile eines Bündels von drei Lieferanten bedeutet drei Interpretationen einer Zeichnung. Dies ist der Weg, bei dem Rohr, Rippe und Rohrplatte aus demselben Dokument und demselben Werk stammen.
Kessel- und Wärmerückgewinnungsfläche
Die Oberfläche des Economizers wird durch die Menge des Rauchgases ausgewählt, nicht durch das, was allein die Leistungsberechnung vermuten lässt. Vier Geometrien decken den Bereich vom Reingas- bis zum Schlackeofenbetrieb ab.
Auswahl korrosionsbeständiger Rohre
Bei den meisten Röhrenfehlern, die wir ersetzen müssen, handelte es sich um Entscheidungen zur Sortenauswahl und nicht um Herstellungsfehler. Dies ist die Reihenfolge, die wir mit einem Käufer durchgehen, bevor eine Bewertung festgelegt wird.
Vor dem Versand auf unserer eigenen Ausrüstung getestet

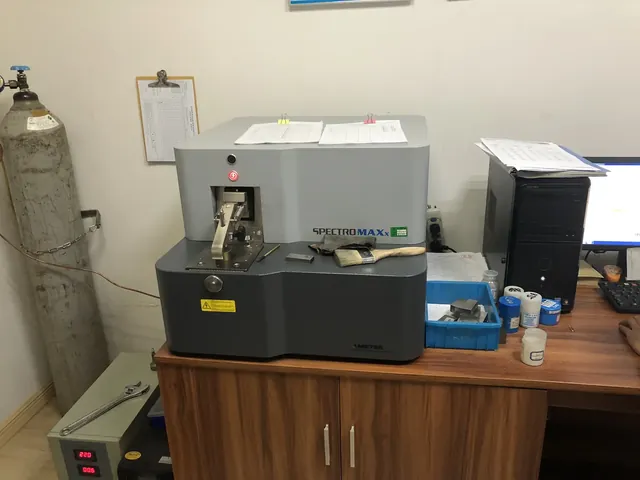

Wirbelstrom-, Hydrotest-, Zug-, Abflachungs-, Bördel-, Härte-, chemische Analyse- und Maßprüfungen – durchgeführt im eigenen Haus, mit Rohmaterial von etablierten Lieferanten, einschließlich Yongxing-Stahl.
- Wirbelstrom
- Hydrotest

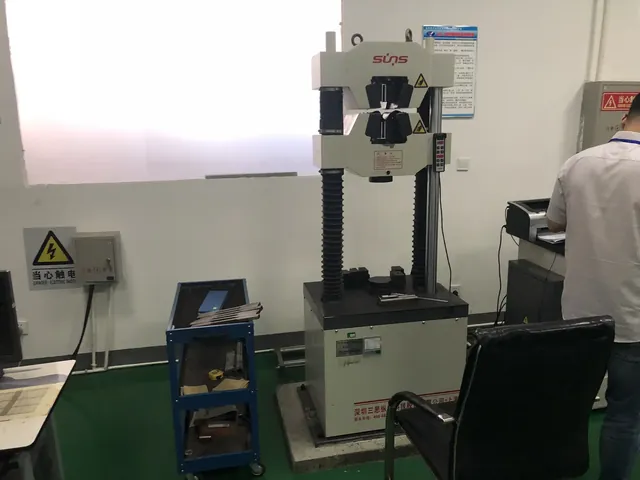

- Zugversuch
- Abflachungstest
- Bördelprüfung
- Härteprüfung
- Chemische Prüfung

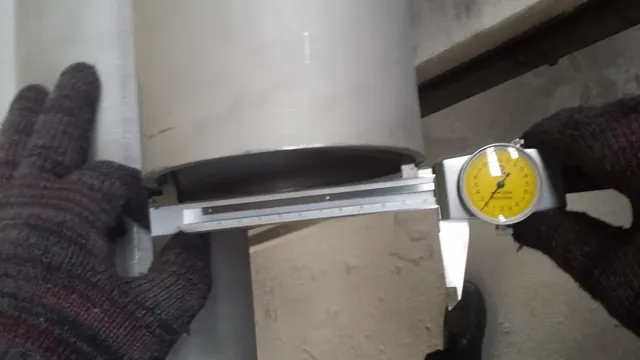

- Maßprüfung
Anleitungen von unserem Engineering Desk
Erklärte Rippenrohrtypen und wie man sie auswähltL-Typ, eingebettet, extrudiert, niedrige Rippen, Spirale, H-Typ, Längs- und Bolzenrippen im Vergleich nach Bindung, Temperaturgrenze und ...
Eingebettete vs. extrudierte Rippenrohre für luftgekühlte WärmetauscherEin direkter Vergleich von eingebetteten und extrudierten Bimetall-Rippenrohren vom Typ G: Verbindungsmechanismus, Basisrohrbereich, atmosphärischer Schutz ...
Warum H-Typ-Rippenrohre mit Asche beladenes Rauchgas überstehenWie die geteilte Lamellengeometrie von H- und HH-Rippenrohren dafür sorgt, dass die Economizer-Bänke gereinigt werden können, mit Lamellenteilung, Lamellendicke ...Fragen, die Käufer vor der ersten Bestellung stellen
Stellen Sie sowohl das blanke Rohr als auch die Flosse her?
Ja. Die Werkstatt für nahtlose Rohre verfügt über 25 Walz- und Kaltziehmaschinen und die Werkstatt für Rippenrohre über 23 Maschinen und Produktionslinien. Das Blankrohr und das Rippenrohr stammen von der gleichen Firma.
Welche Rippengeometrien können Sie herstellen?
Acht: G-Typ eingebettet, L/LL/KL spannungsgewickelt, extrudiert, integrierte niedrige Rippe, spiralgeschweißt, H und HH, Längs- und Bolzen.
Welche Basisrohrgrößen decken Sie ab?
Von 10 mm Außendurchmesser bei extrudierten Rippenrohren bis zu 273 mm bei Längs- und Bolzenrippenrohren, mit Wandstärken von 0,5 mm bis 25,4 mm, je nach Produkt.
Welche Zertifikate besitzen Sie?
ISO 9001:2015, ein CE-Zertifikat und eine Produktionslizenz für Druckrohre.
In welche Märkte exportieren Sie?
Mehr als 20 Länder, mit der größten Erfahrung auf den europäischen, amerikanischen und Golfmärkten.
Wie erhalte ich ein Angebot?
Senden Sie [email protected] eine E-Mail mit der Bündelzeichnung oder dem Rohrplan. Kostenvoranschläge werden anhand der Zeichnung erstellt und wir sagen Ihnen, welche Daten fehlen, anstatt davon auszugehen.
Senden Sie uns die Bundle-Zeichnung
Rohrgröße, Lamellengeometrie, Legierung und Rohrbodenanordnung – wir kalkulieren anhand der Zeichnung und teilen Ihnen mit, wenn die Spezifikation und die Anordnung nicht übereinstimmen.
