Niedriges Flossenrohr
Aus der Rohrwand selbst gerollte integrierte niedrige Rippe für Rohrbündelwärmetauscher
Was ist ein Low-Fin-Rohr?

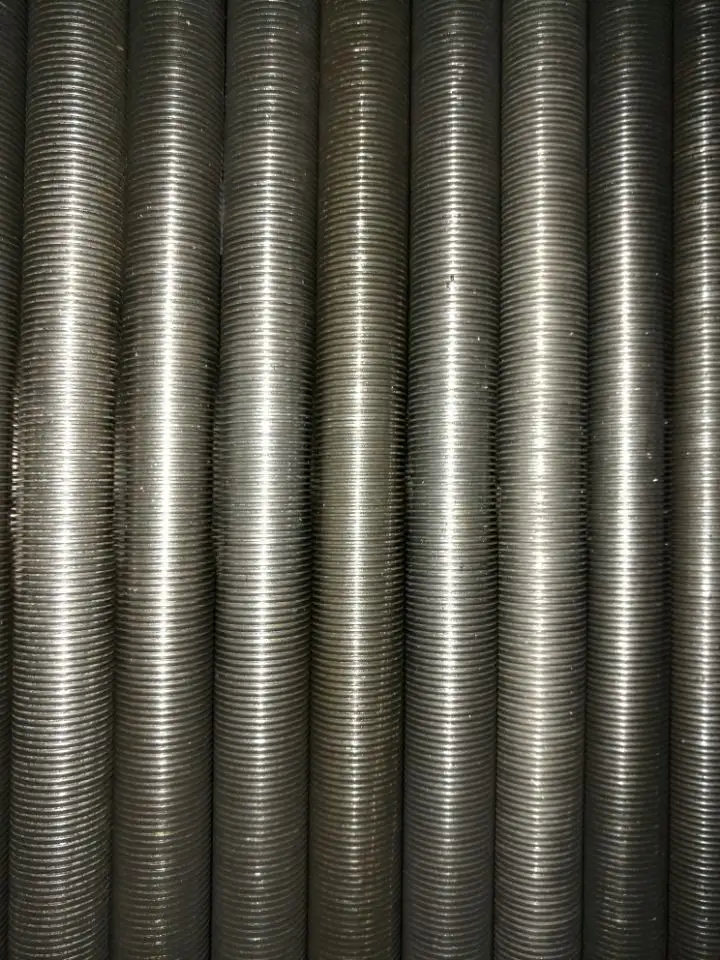

Ein Rohr mit niedrigen Rippen hat überhaupt keinen zusätzlichen Rippenstreifen. Die Rippe ist aus der Rohrwand herausgerollt, sodass Rohr und Rippe ein Stück aus derselben Legierung sind.
Die kurze Rippenhöhe – 0,9 mm bis 1,3 mm – ermöglicht es dem Rohr, immer noch durch einen herkömmlichen Rohrbündel-Ablenkblechstapel zu gelangen, während es ungefähr das Zwei- bis Dreifache der blanken Außenfläche trägt.
Dies ist das Rohr, das dort verwendet wird, wo der steuernde Widerstand auf der Gehäuseseite liegt und kein Platz für eine hohe Flosse ist.
Warum Ingenieure es angeben
Durchgehend eine Legierung
Rippe und Rohr bestehen aus dem gleichen Metall, daher gibt es kein galvanisches Paar und keine Verbindung, die dafür infrage kommt.
Passend für Standard-Wärmetauscher-Einbauten
Eine kurze integrierte Rippe verläuft durch Leitbleche und Rohrböden, die für Glattrohre ausgelegt sind.
Mehr Schalenseitenfläche ohne größere Schale
Durch die Neuverrohrung eines vorhandenen Wärmetauschers mit niedrigem Rippenrohr erhöht sich die Leistung innerhalb desselben Gehäuses.
Kein Mechanismus zum Lösen der Flossen
Da es keinen Fuß, keine Nut und keine Hülse gibt, kann die Lamelle durch Temperaturwechsel nicht vom Rohr getrennt werden.
Wo es verwendet wird
- Heizsysteme
- Lüftungssysteme
- Kühl- und Klimakontrollsysteme
- Maschinenbau
- Automobilbau
- Chemie-, Petrochemie- und Kraftwerkstechnik
Käufer, die wegen dieser Tube zu uns kommen
Hersteller von Rohrbündelwärmetauschern
Die Belastung wird durch den mantelseitigen Filmkoeffizienten begrenzt.
OEMs für Kälte- und Klimaregelung
Verdampfer- und Kondensatorbündel in einer festen Hülle.
Anlageningenieure erneuern einen vorhandenen Wärmetauscher
Mehr Oberfläche ohne Wechsel des Mantels oder der Rohrbodenbohrung.
Was ohne es schief geht
Der Tauscher ist nicht in Betrieb, aber kein Platz für eine größere Hülle
Integrierte niedrige Flossen erweitern den Schalenseitenbereich innerhalb der vorhandenen Hülle.
Galvanische Korrosion zwischen Rippe und Rohr
Es gibt kein zweites Metall – die Rippe besteht aus dem Material der Hauptwand.
Schallwandfreiraum mit Rippenrohr
Die Lamellenhöhe bleibt bei oder unter 1,3 mm, sodass die Standardbohrungen in der Schallwand weiterhin funktionieren.
Abmessungen des Low-Fin-Rohrs
Dies sind die Bereiche, die unsere Produktionslinien abdecken. Größen außerhalb dieser Größenordnung werden von Fall zu Fall angegeben und nicht angenommen.
| Artikel | Spezifikation |
|---|---|
| Durchmesser des Basisrohrs | 12,7 mm – 31,8 mm |
| Wandstärke des Basisrohrs | 1,65 mm - 3,0 mm |
| Flossendicke | 0,3 mm - 0,5 mm |
| Flossenteilung | 0,9 mm - 1,5 mm |
| Flossenhöhe | 0,9 mm - 1,3 mm |
Werkstoffe
| Komponente | Materialien verfügbar |
|---|---|
| Rohr | Edelstahl, Kohlenstoffstahl, legierter Stahl, Titan, Nickel, Kupfer |
Wie es hergestellt wird

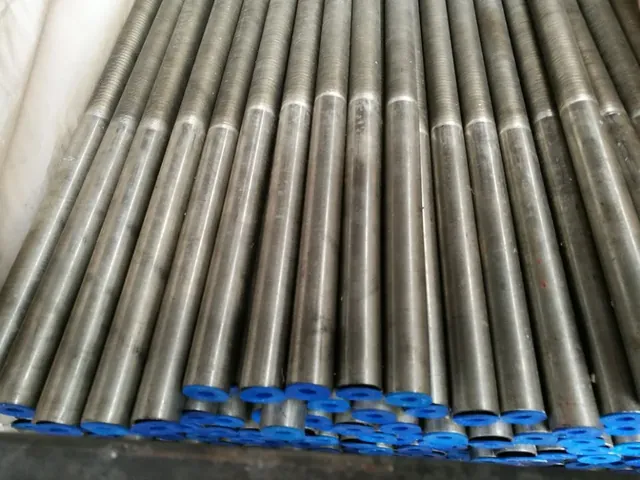

Low-Fin-Rohr in der Werkstatt
Inspektion und Zertifizierung
Jedes Rohr besteht Wirbelstrom- und hydrostatische Tests, wobei Zug-, Abflachungs-, Bördel-, Härte- und chemische Analysen auf unserer eigenen Ausrüstung durchgeführt werden. Rippenteilung, Rippenhöhe und Rippenlänge werden als eigenständige Dimensionselemente überprüft.
Das Unternehmen verfügt über ISO 9001:2015, CE-Zertifikat und Produktionslizenz für Druckrohre.
Was kann geändert werden?
- Grundrohrmaterial und Wandstärke innerhalb des oben genannten Bereichs
- Lamellenmaterial, Lamellenabstand und Lamellenhöhe zum Bündeldesign
- Rippenlänge und freie Endlänge für die Rohrbodenverbindung
- Kennzeichnungs-, Verpackungs- und Zertifikatsumfang für den Zielmarkt
Im Vergleich zu den Alternativen
Rohre mit niedrigen Rippen haben pro Meter weitaus weniger Oberfläche als L-Typ- oder extrudierte Rohre, da die Rippe nur etwa 1 mm hoch ist. Sie sind jedoch der einzige Rippentyp, der in einem herkömmlichen Rohrbündel funktioniert und kein zweites Metall benötigt.
Gebrauchsanweisung
- Geben Sie die Wandstärke an, die Sie unter der Rippenwurzel benötigen, nicht nur die nominale Rohrwand – beim Rippenwalzen wird Metall von der Wand entfernt.

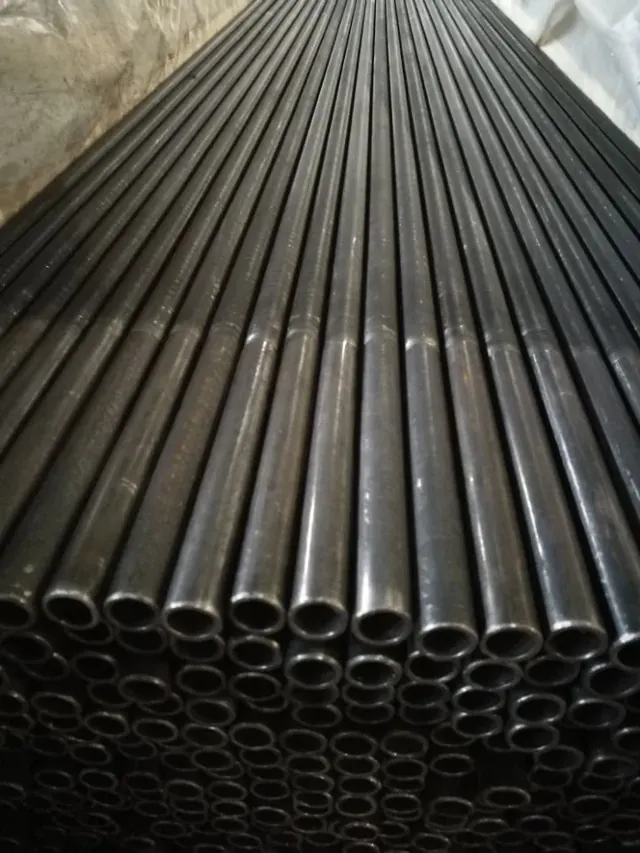

- Halten Sie die blanken Enden lang genug für die Rohrbodenverbindung und eventuelle Rillen.
- Niedrigrippenrohre sind dort am effektivsten, wo die hüllenseitige Folie die Kontrolle übernimmt; Wenn die Röhrenseite steuert, gewinnt der zusätzliche Außenbereich wenig.
Häufig gestellte Fragen zu Low-Fin-Röhren
Ist die Finne angeschweißt?
Nein. Die Rippe wird aus der Rohrwand selbst herausgerollt, sodass Rohr und Rippe ein einziges Stück aus derselben Legierung sind.
Welche Flossenhöhe kannst du rollen?
0,9 mm bis 1,3 mm, mit Lamellenteilung von 0,9 mm bis 1,5 mm.
Welche Rohrdurchmesser gibt es?
12,7 mm bis 31,8 mm Außendurchmesser mit 1,65 mm bis 3,0 mm Wandstärke.
Können Sie niedrige Rippenrohre aus Edelstahl oder Titan liefern?
Ja. Edelstahl, Kohlenstoffstahl, legierter Stahl, Titan, Nickel und Kupfer werden alle gewalzt.
Oft verglichen mit
Extrudiertes Flossenrohr
Bimetallrohr, bei dem die Rippe aus einer Außenhülse extrudiert ist, wodurch eine nahtlose Rippe-zu-Rohr-Wand entsteht
Durchmesser des Basisrohrs: 10 mm – 51 mm · Wandstärke des Basisrohrs: 1,65 mm – 3,0 mm
L/LL/KL Flossenrohr
Unter Spannung gewickelte Fußrippe in drei Grundflächenausführungen, die Standardwahl für luftgekühlte Wärmetauscher
Durchmesser des Basisrohrs: 19 mm – 51 mm · Wandstärke des Basisrohrs: 1,65 mm – 3,0 mm
Edelstahlrohr
Austenitische und superaustenitische nahtlose Rohre und Leitungen gemäß ASTM A213, A269 und A312
Rohraußendurchmesser: 1/2" - 3" (12 mm - 76,2 mm) · Rohrwandstärke: 0,02" - 0,5" (0,5 mm - 12,0 mm)Branchen, die diese Röhre verwenden
