Längsrippenrohr
Gerade, entlang der Rohrachse geschweißte Rippen für viskose Flüssigkeiten und Gase mit niedriger Geschwindigkeit
Was ist ein Längsrippenrohr?
Längsrippen verlaufen gerade entlang der Rohrachse und nicht spiralförmig um sie herum, so dass die Flüssigkeit außerhalb des Rohrs zwischen parallelen Kanälen und nicht über eine Spirale fließt.
Diese Geometrie eignet sich für viskose Flüssigkeiten und Gase mit niedriger Geschwindigkeit, bei denen eine spiralförmige Rippe entweder versagen oder mehr Druckverlust verursachen würde, als die zusätzliche Oberfläche wert ist.
Fanbang schweißt auf zwei Längsrippen-Produktionslinien 1U- bis 36U-Rippen auf Basisrohre von 12 mm bis 273 mm.
Warum Ingenieure es angeben
Geringer Druckabfall an der Außenseite
Parallele Kanäle entlang des Rohrs verursachen weit weniger Druckabfall als Querströmung über eine Spiralrippe.
Bewältigt viskose und verschmutzende Flüssigkeiten
Gerade Kanäle entleeren und reinigen in Fließrichtung, anstatt Ablagerungen einzufangen.
Sehr große Basisrohre
Bis zu 273 mm Außendurchmesser, sodass ein einzelnes Rippenrohr als Tankheizelement dienen kann.
Flossenanzahl an den Dienst angepasst
Mit 1U bis 36U-Lamellen pro Rohr lässt sich die Oberfläche anpassen, ohne die Rohrgröße zu ändern.
Wo es verwendet wird
- Chemische, petrochemische, Öl- und Energieindustrie
- Wärmetauscher
- Befeuerte Heizungen
- Gaskühler und -heizungen
- Tankheizungen
Käufer, die wegen dieser Tube zu uns kommen
Tanklager- und Terminalbetreiber
Erhitzen von Schweröl oder Bitumen im Lager ohne separaten Wärmetauscher.
Hersteller von befeuerten Heizgeräten
Konvektionsabschnitte, in denen der gasseitige Druckabfall die Einschränkung darstellt.
Hersteller von Doppelrohrwärmetauschern
Die klassische Anwendung für Längsrippenschläuche.
Was ohne es schief geht
Viskose Flüssigkeit verschmutzt eine Spiralbank
Gerade Rippen lassen die Flüssigkeit entlang des Kanals fließen, statt quer darüber.
Druckabfallbudget bereits ausgegeben
Die Längsgeometrie erhöht die Oberfläche ohne den Nachteil der Querströmung.

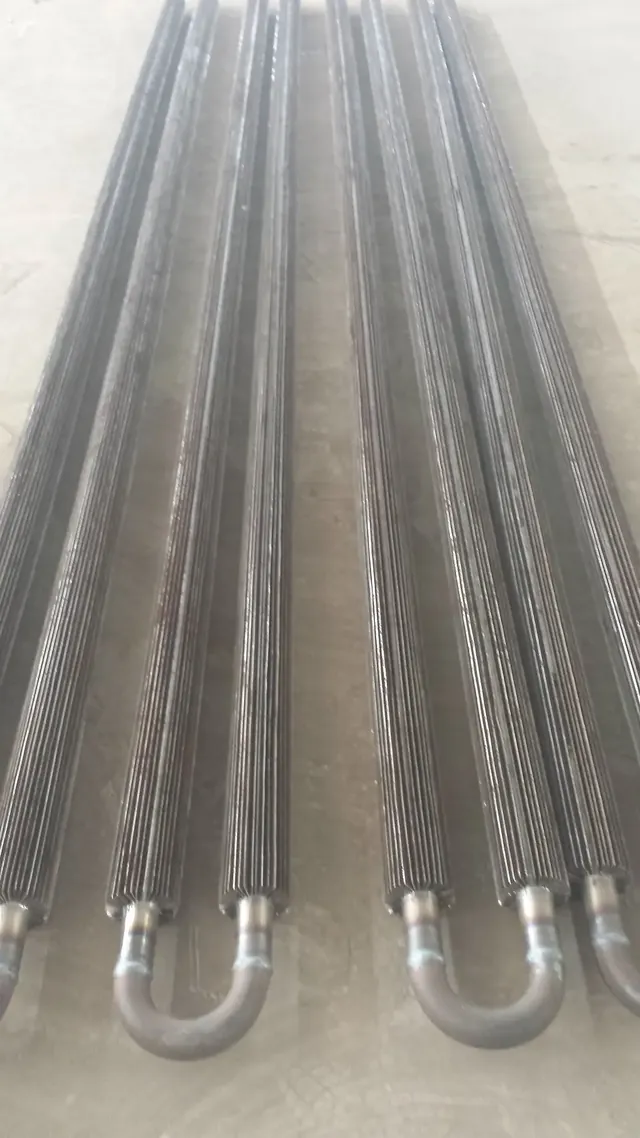

Beheizung eines großen Lagertanks
Grundrohre bis 273 mm ermöglichen den Bau eines Rippenelements im Tankmaßstab.
Abmessungen der Längsrippenrohre
Dies sind die Bereiche, die unsere Produktionslinien abdecken. Größen außerhalb dieser Größenordnung werden von Fall zu Fall angegeben und nicht angenommen.
| Artikel | Spezifikation |
|---|---|
| Durchmesser des Basisrohrs | 12 mm - 273 mm |
| Wandstärke des Basisrohrs | 2,11 mm – 25,4 mm |
| Flossenmenge | 1U - 36U |
| Flossendicke | 1,0 mm - 1,5 mm |
| Flossenhöhe | 5,0 mm - 25,0 mm |
Werkstoffe
| Komponente | Materialien verfügbar |
|---|---|
| Basisrohr | Edelstahl, Kohlenstoffstahl, legierter Stahl, Nickel |
| Flossenstreifen | Kohlenstoffstahl, Edelstahl, legierter Stahl |
Wie es hergestellt wird

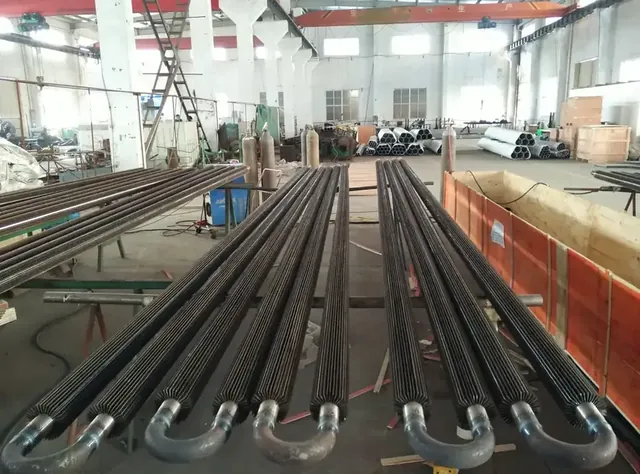

Längsrippenrohr in der Werkstatt
Inspektion und Zertifizierung
Jedes Rohr besteht Wirbelstrom- und hydrostatische Tests, wobei Zug-, Abflachungs-, Bördel-, Härte- und chemische Analysen auf unserer eigenen Ausrüstung durchgeführt werden. Rippenteilung, Rippenhöhe und Rippenlänge werden als eigenständige Dimensionselemente überprüft.
Das Unternehmen verfügt über ISO 9001:2015, CE-Zertifikat und Produktionslizenz für Druckrohre.
Was kann geändert werden?
- Grundrohrmaterial und Wandstärke innerhalb des oben genannten Bereichs
- Lamellenmaterial, Lamellenabstand und Lamellenhöhe zum Bündeldesign
- Rippenlänge und freie Endlänge für die Rohrbodenverbindung
- Kennzeichnungs-, Verpackungs- und Zertifikatsumfang für den Zielmarkt
Im Vergleich zu den Alternativen
Im Vergleich zu Spiral- oder H-Lamellen sorgen Längsrippen für einen geringeren Druckabfall an der Außenseite und eignen sich besser für viskose Anwendungen, sie fügen jedoch weniger Oberfläche pro Meter für eine gegebene Hülle hinzu. Sie sind auch der einzige hier verfügbare Finnentyp für Basisrohre bis 273 mm.
Gebrauchsanweisung
- Geben Sie die äußere Flüssigkeitsviskosität und die Fließrichtung an; Eine Längsrippe rechnet sich nur bei axialer Strömung.
- Die Lamellenanzahl (U-Anzahl) ist die Hauptvariable – legen Sie zuerst den Betrieb fest, wählen Sie dann die U-Anzahl und überprüfen Sie dann den Druckabfall.
- Geben Sie bei Doppelrohrwärmetauschern die Mantelbohrung so an, dass die Rippenhöhe den benötigten Ringraumabstand lässt.
Häufig gestellte Fragen zu Längsrippenrohren
Was bedeutet 1U bis 36U?

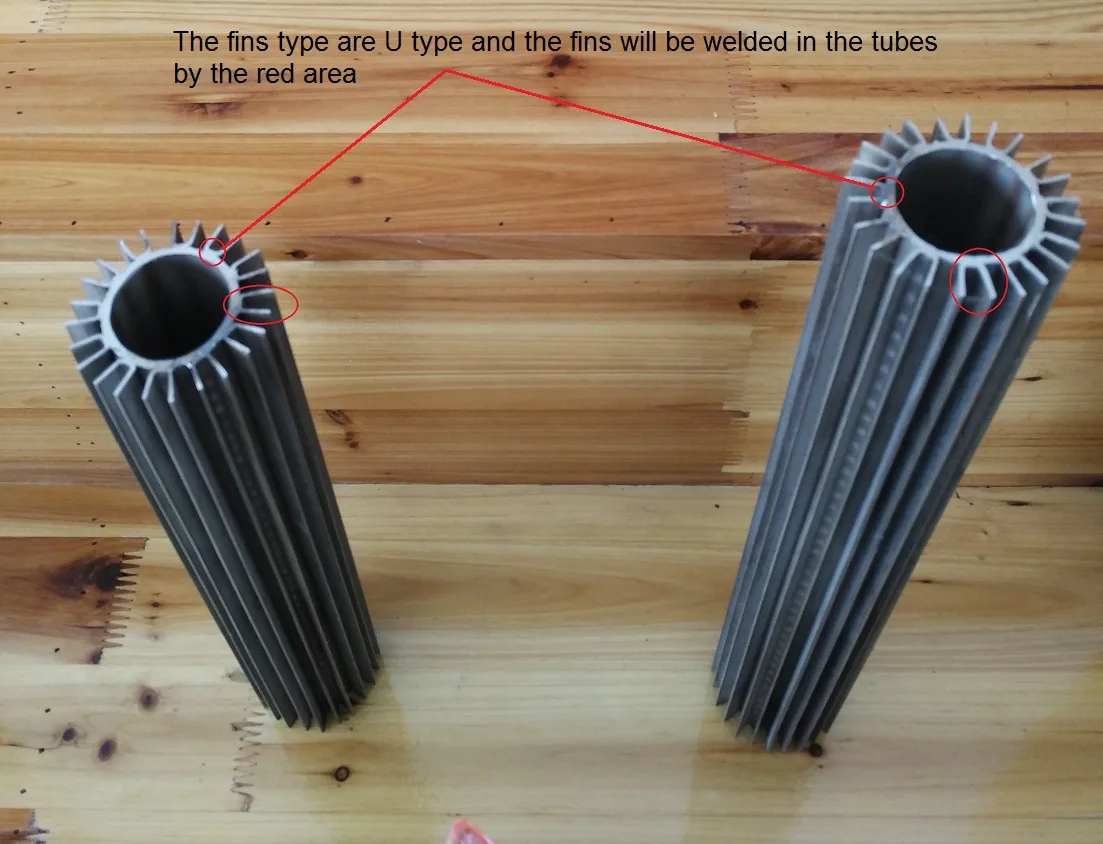

Dabei handelt es sich um die Anzahl der um das Rohr herumgeschweißten Längsrippen. 36U ist die maximale Lamellenanzahl, die wir produzieren.
Was ist das größte Basisrohr, das Sie flossen können?
273 mm Außendurchmesser, mit Wandstärke bis 25,4 mm.
Sind die Lamellen beidseitig verschweißt?
Ja, jede Rippe ist entlang der Rohrlänge an der Rippenwurzel verschweißt.
Ist das das richtige Rohr für die Schweröltankheizung?
Dies ist die übliche Wahl, da die geraden Kanäle in Fließrichtung entwässern und reinigen und der äußere Druckabfall gering bleibt.
Oft verglichen mit
Spiralflossenrohr
Durchgehend geschweißte Spiralrippe für Kessel-, Economizer- und Rauchgasbetrieb
Durchmesser des Basisrohrs: 15 mm – 70 mm · Wandstärke des Basisrohrs: 2,0 mm – 15,0 mm
H/HH Flossenrohr
Geteilte quadratische Lamellen, paarweise verschweißt, so dass eine gerade Aschebahn entlang des Rohrs entsteht
Durchmesser des Basisrohrs: 25 mm – 73 mm · Wandstärke des Basisrohrs: 3,0 mm – 6,0 mm
Bolzenflossenrohr
Einzeln geschweißte Bolzen für den schmutzigsten Ofen- und Prozessheizeinsatz
Durchmesser des Basisrohrs: 38 mm – 273 mm · Wandstärke des Basisrohrs: 3,5 mm – 10,0 mmBranchen, die diese Röhre verwenden
Verwandte Lektüre
Kostenvoranschlag für ein Längsrippenrohr anhand Ihrer Zeichnung
Senden Sie Basisrohrgröße, Wandstärke, Lamellengeometrie, Material und Länge. Sie erhalten ein Angebot anhand der Zeichnung, keine Katalogseite.
