H/HH Flossenrohr

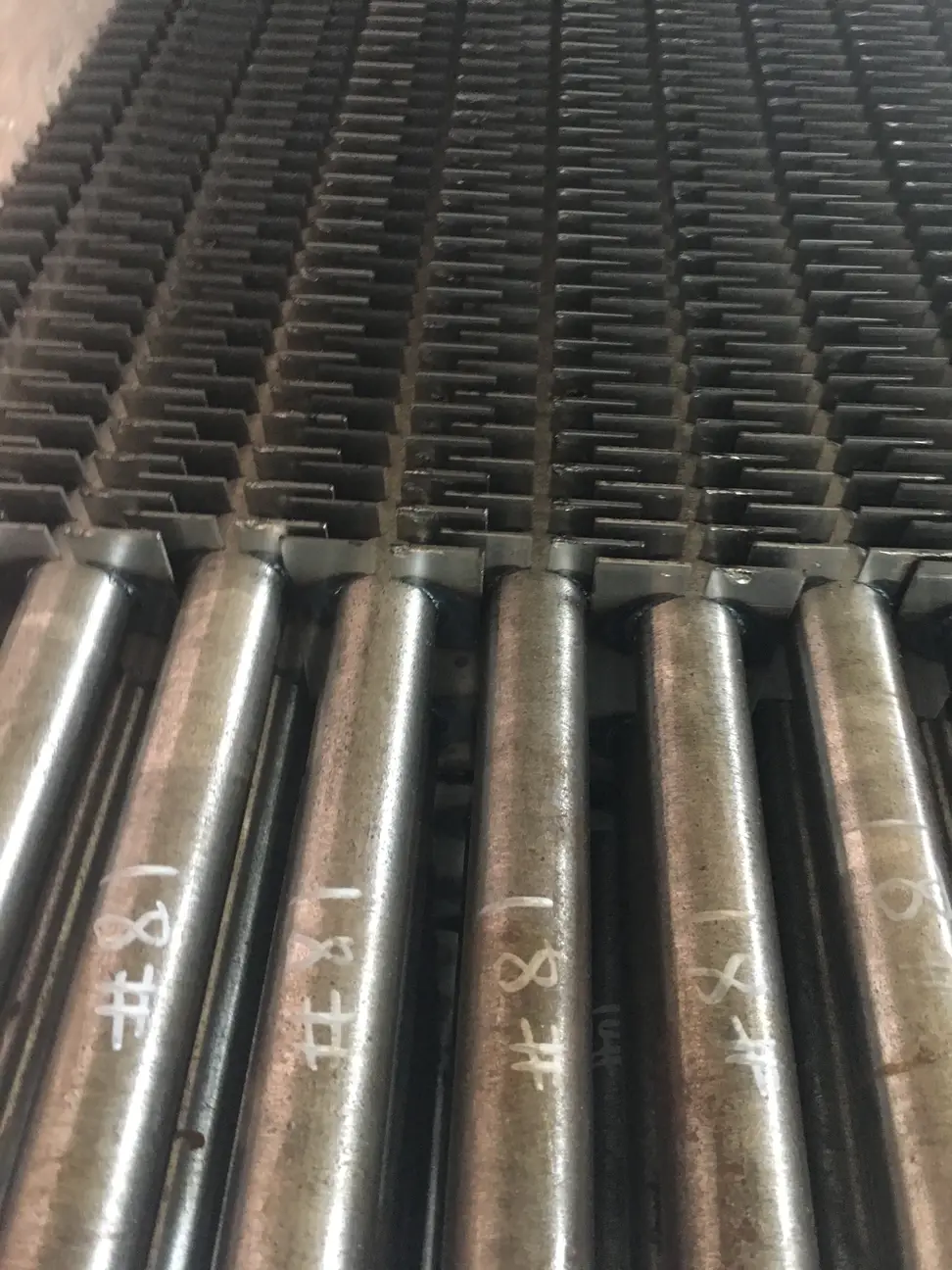

Geteilte quadratische Lamellen, paarweise verschweißt, so dass eine gerade Aschebahn entlang des Rohrs entsteht
Was ist ein H/HH-Flossenrohr?
Ein Rippenrohr vom Typ H trägt flache, quadratische Rippen, die in Hälften angeschweißt sind, so dass sich zwischen jedem Paar über die gesamte Länge des Rohrs ein Spalt befindet – die Form, die dem Typ seinen Namen gibt.
Diese Lücke ist eine Aschespur. Flugasche fällt durch, anstatt Brücken zwischen den Rippen zu bilden, weshalb H-Ansammlungen in Kohle- und Biomasse-Rauchgasen reinigbar bleiben.
HH verdoppelt die Anordnung für höhere Beanspruchung. Fanbang produziert beides auf zwei speziellen H- und HH-Produktionslinien.
Warum Ingenieure es angeben
Asche fällt durch, anstatt eine Brücke zu bilden
Die Spaltung zwischen den Flossenhälften hinterlässt eine klare vertikale Spur entlang der Röhre.
Dicke Lamellen überleben Rußblasen
Die Lamellenstärke von 1,5 mm bis 4,0 mm hält mechanischen und Dampfreinigungszyklen stand.
Große Steigung für schmutziges Gas
Der Flossenabstand von 9,0 mm bis 30,0 mm öffnet das Ufer für die schmutzigsten Bäche.
Große Lamellen für geringe Hitze
Eine Lamellenhöhe von bis zu 45,0 mm gewinnt die Wärme aus dem Gas zurück, die eine kurze Lamelle im Kamin hinterlassen würde.
Wo es verwendet wird
- Ökonomen
- Wärmetauscher
- Schiffskessel
Käufer, die wegen dieser Tube zu uns kommen
Hersteller von Kohle- und Biomassekesseln
Aschebeladenes Rauchgas, bei dem Lamellenverschmutzung die Ausfallhäufigkeit erhöht.
Hersteller von Schiffskesseln
Kompakte Wärmerückgewinnungsbänke, die auf See reinigbar bleiben müssen.
Auftragnehmer für die Nachrüstung von Economizern
Ersetzen von Spiralbänken, die durch Asche verstopft sind.
Was ohne es schief geht
Asche bildet eine Brücke zwischen den Flossen
Geteilte quadratische Lamellen hinterlassen eine gerade Spur, sodass Einlagen aus der Bank fallen.
Flossenerosion durch Rußbläser
Lamellen mit einer Dicke von bis zu 4,0 mm halten wiederholter Reinigung stand, ohne dass sie vollständig verdünnt werden.
Häufige Ausfälle zur Reinigung des Economizers
Der breite Lamellenabstand hält den gasseitigen Druckabfall zwischen den Reinigungen länger stabil.
H/HH Flossenrohrabmessungen
Dies sind die Bereiche, die unsere Produktionslinien abdecken. Größen außerhalb dieser Größenordnung werden von Fall zu Fall angegeben und nicht angenommen.
| Artikel | Spezifikation |
|---|---|
| Durchmesser des Basisrohrs | 25 mm - 73 mm |
| Wandstärke des Basisrohrs | 3,0 mm - 6,0 mm |
| Flossendicke | 1,5 mm - 4,0 mm |
| Flossenteilung | 9,0 mm - 30,0 mm |
| Flossenhöhe | 15,0 mm - 45,0 mm |
Werkstoffe
| Komponente | Materialien verfügbar |
|---|---|
| Basisrohr | Edelstahl, Kohlenstoffstahl, legierter Stahl, Nickel |
| Flossenplatte | Kohlenstoffstahl, Edelstahl, legierter Stahl |
Wie es hergestellt wird
H/HH Flossenrohr in der Werkstatt
Inspektion und Zertifizierung
Jedes Rohr besteht Wirbelstrom- und hydrostatische Tests, wobei Zug-, Abflachungs-, Bördel-, Härte- und chemische Analysen auf unserer eigenen Ausrüstung durchgeführt werden. Rippenteilung, Rippenhöhe und Rippenlänge werden als eigenständige Dimensionselemente überprüft.
Das Unternehmen verfügt über ISO 9001:2015, CE-Zertifikat und Produktionslizenz für Druckrohre.
Was kann geändert werden?
- Grundrohrmaterial und Wandstärke innerhalb des oben genannten Bereichs
- Lamellenmaterial, Lamellenabstand und Lamellenhöhe zum Bündeldesign
- Rippenlänge und freie Endlänge für die Rohrbodenverbindung
- Kennzeichnungs-, Verpackungs- und Zertifikatsumfang für den Zielmarkt
Im Vergleich zu den Alternativen
Der H-Typ bietet weniger Oberfläche pro Meter als eine Spiralrippe, arbeitet aber weiterhin in aschebeladenem Gas, wo eine Spiralbank die Oberfläche verdeckt. Gegen Stollenflossen bietet der H-Typ mehr Oberfläche; Bolzenrohre bleiben auch im schmutzigsten Ofenbetrieb sauberer.
Gebrauchsanweisung
- Wählen Sie die Lamellenteilung anhand der Staubbeladung des Rauchgases und prüfen Sie dann den gasseitigen Druckabfall – nicht umgekehrt.
- Wenn Rußbläser installiert sind, geben Sie deren Typ an, damit die Lamellendicke entsprechend der von ihnen verursachten Erosion eingestellt werden kann.
- HH wird verwendet, wenn der Betrieb ein zweites Flossenpaar pro Teilung erfordert; Bestätigen Sie die Banktiefe, bevor Sie sie auswählen.
Häufig gestellte Fragen zu H/HH-Flossenrohren
Warum eignet sich der H-Typ für verschmutztes Rauchgas?
Die Flosse ist in zwei Hälften mit einem Spalt dazwischen verschweißt, so dass die Asche durch die Gasse fällt, anstatt sich über die Flosse zu legen.
Was ist der Unterschied zwischen H und HH?
HH verwendet eine doppelte Lamellenanordnung für eine höhere Wärmerückgewinnungsleistung bei gleicher Bankgeometrie.
Welche Basisrohrgrößen sind verfügbar?
25 mm bis 73 mm Außendurchmesser mit 3,0 mm bis 6,0 mm Wandstärke.
Wie hoch dürfen die Flossen sein?
15,0 mm bis 45,0 mm, mit Lamellendicke von 1,5 mm bis 4,0 mm.
Oft verglichen mit
Spiralflossenrohr
Durchgehend geschweißte Spiralrippe für Kessel-, Economizer- und Rauchgasbetrieb
Durchmesser des Basisrohrs: 15 mm – 70 mm · Wandstärke des Basisrohrs: 2,0 mm – 15,0 mm
Bolzenflossenrohr
Einzeln geschweißte Bolzen für den schmutzigsten Ofen- und Prozessheizeinsatz
Durchmesser des Basisrohrs: 38 mm – 273 mm · Wandstärke des Basisrohrs: 3,5 mm – 10,0 mm
Längsrippenrohr
Gerade, entlang der Rohrachse geschweißte Rippen für viskose Flüssigkeiten und Gase mit niedriger Geschwindigkeit
Durchmesser des Basisrohrs: 12 mm – 273 mm · Wandstärke des Basisrohrs: 2,11 mm – 25,4 mmBranchen, die diese Röhre verwenden
Verwandte Lektüre
Geben Sie ein H/HH-Rippenrohr aus Ihrer Zeichnung an
Senden Sie Basisrohrgröße, Wandstärke, Lamellengeometrie, Material und Länge. Sie erhalten ein Angebot anhand der Zeichnung, keine Katalogseite.
