ExdIIBT4 marcado de acordo com GB3836.2 e IEC 60079 para áreas de Zona 1 e Zona 2, em quatro tipos de montagem e seis diâmetros.

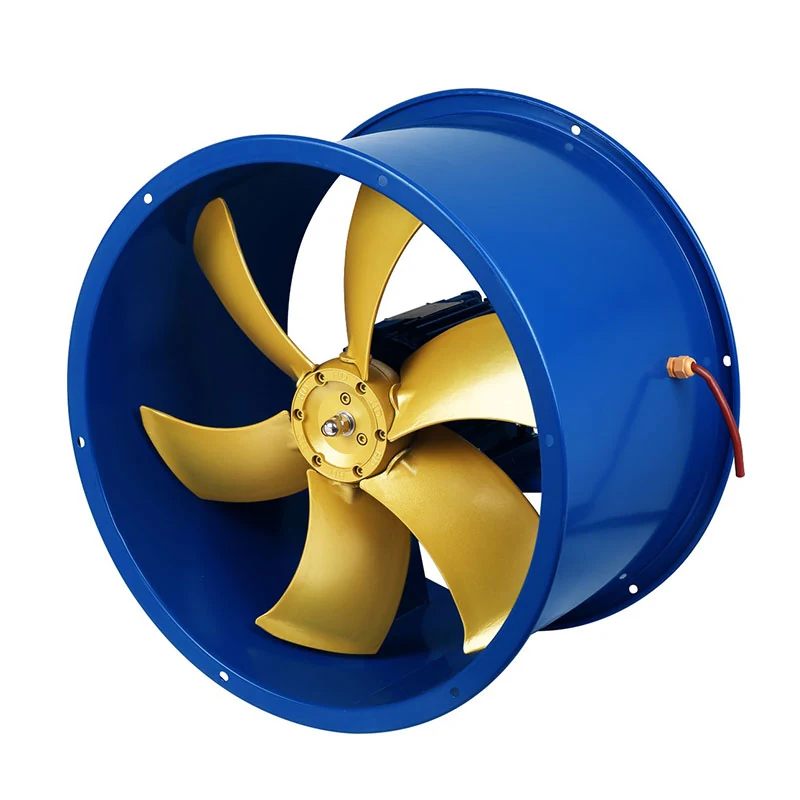

A série CBF é construída a partir de motor, lâminas, secadores de cabelo e painéis à prova de explosão. O duto e o painel do ventilador usam uma carcaça soldada em placa de aço de alta qualidade com uma superfície plástica pulverizada e a lâmina é fundida em liga de alumínio. A fiação é feita através de tubo e cabo de aço.
O padrão executivo é GB3836.2 e IEC 60079, e a marcação do produto à prova de explosão é ExdIIBT4. O ventilador é aplicável a locais com mistura de gases explosivos em áreas de Zona 1 e Zona 2, ambientes de gases explosivos classe IIA e classe IIB, com grupo de temperatura seguindo T4. O motor é de produção de isolamento de classe H.
É utilizado em celeiros, oficinas, laboratórios, produção e refino de petróleo, armazenamento, ambientes químicos e médicos e outros ambientes perigosos explosivos, principalmente para ventilação e resfriamento. Os ventiladores são adicionalmente classificados como à prova de explosão ATEX, sendo ATEX as duas diretivas da UE que descrevem regras de trabalho para ambientes com atmosfera explosiva.
ExdIIBT4 conforme GB3836.2 e IEC 60079, para ambientes gasosos IIA e IIB no grupo de temperatura T4. A ventilação em uma área perigosa está marcada corretamente ou não está instalada.

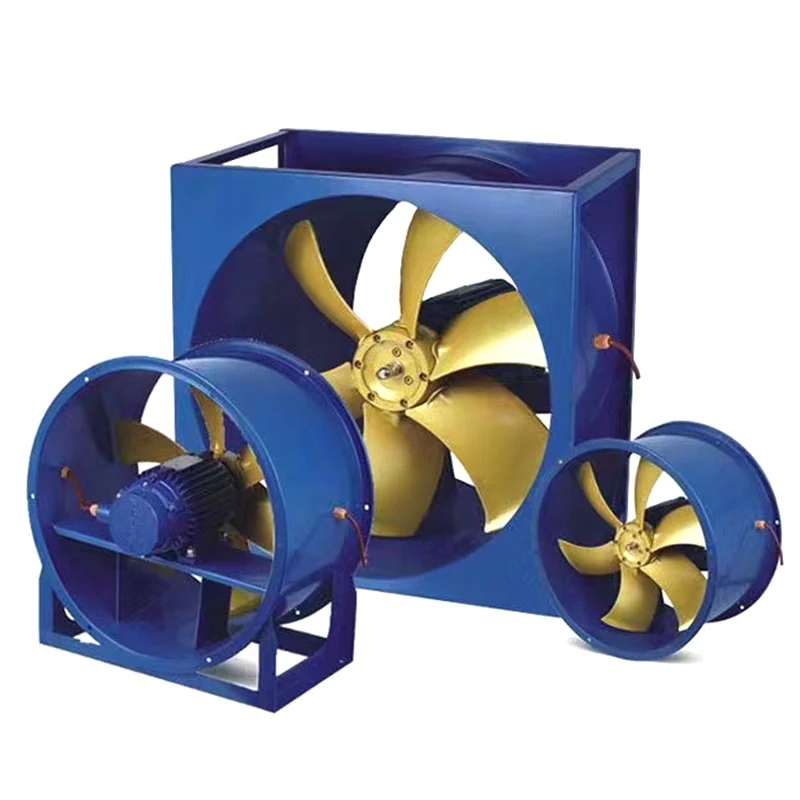

Tipo parede, tipo fixo, tipo pipeline e tipo quadrado, para que uma refinaria ou planta química possa padronizar um produto certificado em diferentes aberturas.
Fundição em liga de alumínio para a lâmina com casco soldado em placa de aço e superfície plástica pulverizada, que é a combinação contra a qual a marcação é emitida.
Isolamento classe H 180 C, enrolamentos totalmente em cobre e graxa japonesa para alta temperatura, portanto, uma área perigosa quente não precisa de um segundo produto.
Na Zona 1 e Zona 2 um ventilador padrão simplesmente não é permitido. A marcação ExdIIBT4 é o que torna a instalação possível.
A ventilação e o resfriamento contínuos são a medida de controle em edifícios de refino, químicos, médicos e laboratoriais, e devem ser equipamentos certificados para fazê-lo.
Os ventiladores são classificados como à prova de explosão ATEX de acordo com as duas diretivas da UE que descrevem regras de trabalho para atmosferas explosivas.
Uma refinaria ou um edifício químico raramente é frio. O isolamento classe H 180 C e a graxa para altas temperaturas significam que o motor está classificado para ambas as condições ao mesmo tempo.
Norma executiva GB3836.2 e IEC 60079, para ambientes com gases explosivos IIA e classe IIB no grupo de temperatura T4, em áreas Zona 1 e Zona 2.
O método de fiação faz parte da construção certificada e não é uma escolha de instalação feita no local.
Invólucro soldado em placa de aço de alta qualidade com superfície de plástico pulverizado e fundição em liga de alumínio para a lâmina.
Motor 100% cobre com isolamento classe H utilizando fio esmaltado de imida de poliéster modificado, resistente ao envelhecimento e desgaste, capaz de operar em ambientes de vapor de alta temperatura e alta umidade.
A carcaça do motor é de liga de alumínio e as peças de fixação são de aço inoxidável e cobre, projetadas de acordo com a característica de carga da bomba do soprador.
Resistente à ferrugem, com ângulo do ventilador ajustado à necessidade do cliente.
Cada figura abaixo vem de nossa própria especificação. Quando um valor depende do diâmetro ou da taxa, ele é escrito como TBC e não inventado, e é confirmado na folha de especificações emitida com sua cotação.
| Diâmetro | 300mm, 400mm, 500mm, 600mm, 700mm, 800mm |
|---|---|
| Marcação à prova de explosão | ExdIIBT4 |
| Padrão executivo | GB3836.2, CEI 60079 |
| Área perigosa | Zona 1 e Zona 2, grupos de gases IIA e IIB, grupo de temperatura T4 |
| Classificação europeia | Declarado como à prova de explosão ATEX |
| Motor | À prova de explosão, classe H 180 C resistente a altas temperaturas, 100% cobre |
| Impulsor | 4 a 8 lâminas fundidas em liga de alumínio, resistentes à ferrugem |
| Habitação | Invólucro soldado em placa de aço de alta qualidade com superfície pulverizada de plástico |
| Fiação | Tubulação de aço e fiação de cabos |

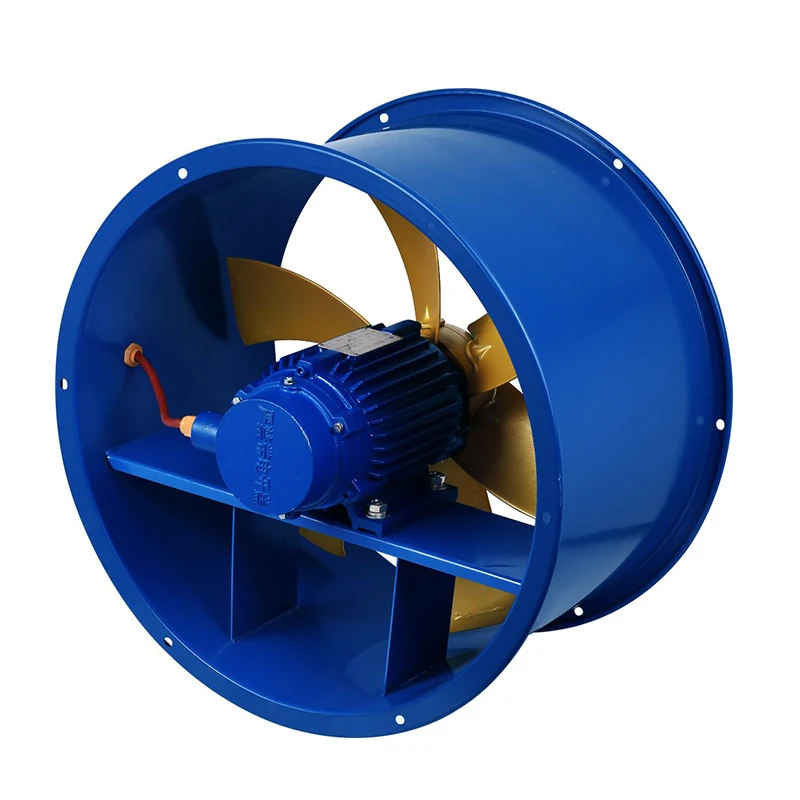

| Tipos de montagem | Tipo de parede, tipo fixo, tipo pipeline, tipo quadrado |
| Ângulo da lâmina | Ajustável à necessidade do cliente |
| Graxa | Graxa para alta temperatura importada do Japão |
| Volume de ar por diâmetro | TBC, confirme na cotação |
| Potência do motor | TBC por diâmetro, confirme na cotação |
A ventilação à prova de explosão é uma decisão de conformidade antes de ser uma decisão de desempenho.
| Contra o ventilador de secagem axial GKF GKT | O GKF GKT é classificado para alta temperatura e umidade, mas explicitamente para ambientes sem gás combustível. Numa área perigosa, apenas a gama CBF é apropriada. |
|---|---|
| Contra um ventilador axial padrão com gabinete local | A marcação se aplica ao ventilador construído, incluindo o método de fiação, e não ao ventilador mais uma caixa. A modernização não produz uma instalação compatível. |
| Contra diluição por ventilação natural | A ventilação natural não é confiável em dias calmos, exatamente quando o vapor se acumula. A ventilação mecânica certificada é a resposta controlada. |
| Contra um sistema de ventilação geral superdimensionado | Colocar ventiladores certificados onde ocorre o lançamento significa que equipamentos menores fazem mais. Mover grandes volumes de ar por todo o edifício raramente o é. |
Este ventilador está marcado para Zona 1 e Zona 2, grupos de gás IIA e IIB, grupo de temperatura T4. Se a classificação da sua área indicar IIC ou uma classe de temperatura mais baixa, este não é o produto correto e diremos isso.
Tubos de aço e fiação de cabos fazem parte da construção contra a qual a marcação é emitida. Alterá-lo no local altera a posição de conformidade.
A ventilação é eficaz onde o vapor é gerado. Envie o layout e os pontos de liberação e as posições dos ventiladores podem ser planejadas em relação a eles.
Guarde a documentação do ExdIIBT4 com o registro de instalação. É o que um inspetor pede e nós emitimos quando solicitado.
Ventilador axial de alta temperatura
Classificado para temperatura ambiente de 130°C e 98% de umidade, em onze diâmetros e quatro tipos de montagem, para linhas de pintura, tabaco, borracha, produtos farmacêuticos e secagem de madeira.
Ventilador axial de alta temperatura
Ventilador de forno tipo parede todo em alumínio, oito diâmetros de 400 mm a 1000 mm, construído para serviço reversível a 130 C e 98% de umidade.
Ventilador de parede
Caixa monobloco com revestimento de zinco extra espesso, persianas automáticas e dreno inferior, para ventilação com pressão negativa em edifícios quentes, úmidos e com mau cheiro.
Nota Técnica
Um ventilador de secagem não falha na lâmina. Ele falha no motor, e os itens de especificação que decidem o resultado são...
Guia do produto
Três números descrevem honestamente um ventilador industrial: velocidade do vento, volume de ar e velocidade de rotação. Cada um negocia contra os outros,...
ExdIIBT4, conforme norma executiva GB3836.2 e IEC 60079. Abrange locais de Zona 1 e Zona 2 com misturas de gases explosivos, grupos de gases IIA e classe IIB, no grupo de temperatura T4, com motor construído com isolamento classe H.
Os ventiladores são classificados como à prova de explosão ATEX, sendo ATEX as duas diretivas da UE que descrevem regras de trabalho para ambientes com atmosfera explosiva. Solicite a documentação de marcação com sua consulta para que seu arquivo de conformidade esteja completo antes do pedido ser feito.
Celeiros, oficinas, laboratórios, produção e refino de petróleo, armazenamento, ambientes químicos e médicos e outros ambientes perigosos explosivos, principalmente para ventilação e resfriamento.
Quatro: tipo parede, tipo fixo, tipo duto e tipo quadrado, em seis diâmetros de 300 mm a 800 mm, portanto, uma família de produtos certificados cobre a maioria das aberturas em um local.
Sim, o ângulo do ventilador pode ser ajustado de acordo com a necessidade do cliente. Ele vem ajustado de fábrica para o volume e pressão de ar que você especificar, pois alterá-lo posteriormente altera a carga do motor.
Sim. O motor é classe H 180 C resistente a altas temperaturas com enrolamentos 100% de cobre e graxa japonesa para altas temperaturas, e é especificado para operar em ambientes de vapor de alta temperatura e alta umidade, bem como em ambientes perigosos.
Diga-nos o imposto, a quantidade e o porto de destino. A primeira resposta contém um modelo, um preço e um valor de frete.
