Ventilador de teto HVLS
Descrição do produto

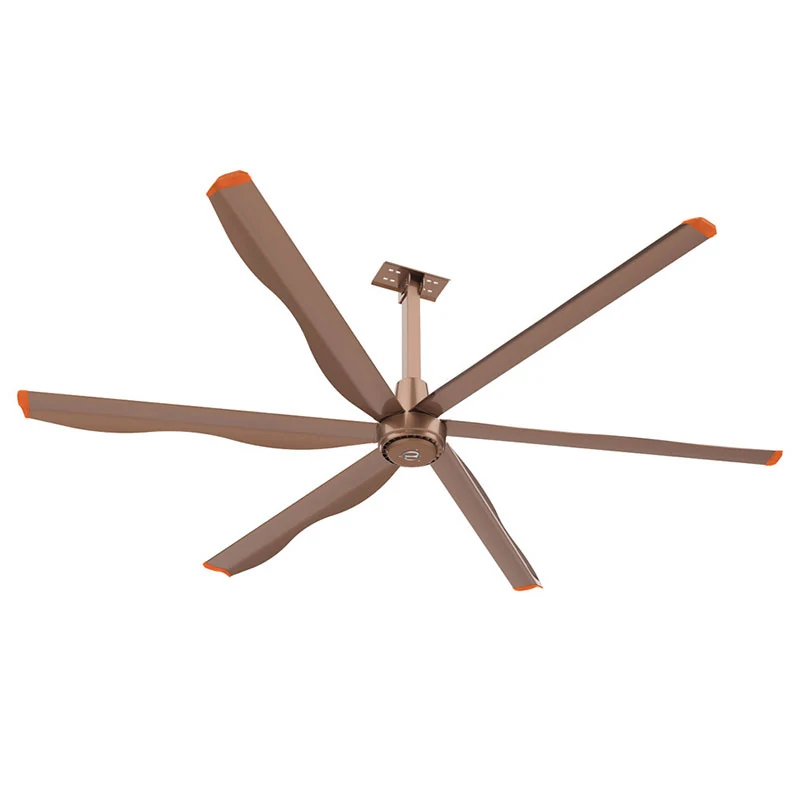

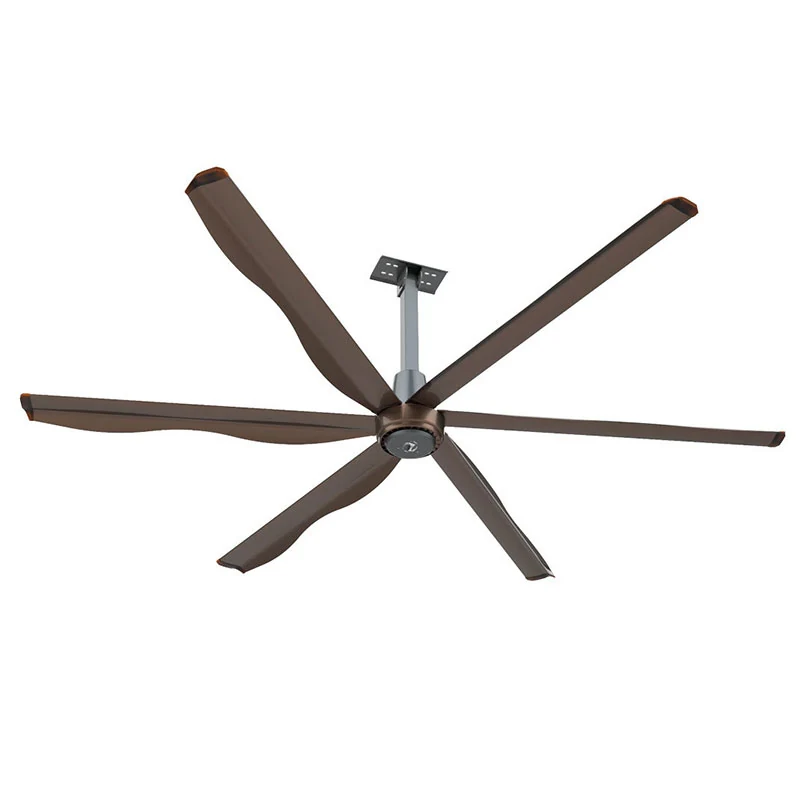

O ventilador de teto comercial é o irmão mais pequeno da gama industrial, desenvolvido para espaços onde o pé-direito não ultrapassa cerca de 7 m e onde o ventilador é visível ao público. Os diâmetros são de 2,4 m (8 pés), 3 m (10 pés) e 3,7 m (12 pés).
O drive é o mesmo motor síncrono de ímã permanente de eficiência energética padrão IE5. A faixa de velocidade do vento é de 1 a 4,5 m/s, a cobertura é de cerca de 330 m2, o ruído fica abaixo de 38 dB e o ventilador é cotado como manutenção gratuita com vida útil de 20 anos.
O problema da indústria que aborda é específico: espaços fechados com má circulação de ar e sem ar fresco, multidões densas por curtos períodos deixando o ar turvo e o odor perceptível, e áreas tão grandes que o ar condicionado não consegue cobri-las sem um custo operacional diário que o negócio não pode suportar.
Principais benefícios
O que este produto muda
1
Cobre uma sala em vez de um assento
Cerca de 330 m2 de um ventilador, que é um piso completo de restaurante, uma academia de tamanho médio ou um corredor de supermercado, em vez dos poucos metros quadrados que um ventilador de parede alcança.
2
Silencioso o suficiente para uma sala com clientes
Abaixo de 38 dB significa que conversas, músicas e anúncios não são afetados, o que é a diferença entre um fã que as pessoas percebem e um fã que as pessoas apenas sentem.
3
Reduz a conta do ar condicionado sem substituí-lo
Operar o ventilador junto com o ar condicionado existente permite que o ponto de ajuste aumente enquanto a sala ainda parece confortável, e é daí que vem a economia em um edifício que já está equipado.
4
Um acabamento que combina com uma sala pública
Lâminas de aerofólio em bronze com T5 mais oxidação de superfície brilhante, uma aparência destinada a uma sala de jantar ou showroom em vez de um chão de fábrica.
Problemas que ele resolve
As situações que levam as pessoas até aqui
1
O ar condicionado não consegue cobrir todo o piso
Numa sala grande, as unidades resfriam as zonas próximas e deixam cantos mortos. Um ventilador HVLS espalha uma camada de fluxo de ar móvel por toda a área do piso.
2
O quarto cheira uma hora depois de encher
A ocupação densa por um curto período deixa um ar turvo e um odor perceptível, e é isso que faz as pessoas saírem mais cedo. A circulação contínua limpa isso.
3
Ventiladores pequenos são feios e barulhentos em uma sala pública
Uma parede de ventiladores oscilantes é visível, barulhenta e direciona o ar para alguns clientes e não para outros. Um ventilador de teto lento não é nenhum dos dois.
4
O custo da eletricidade aumenta com cada grau de resfriamento
O enorme consumo de eletricidade aumenta os custos operacionais diários em um espaço grande. O movimento do ar altera a temperatura percebida sem alterar a carga do termostato.
Recursos técnicos
Como é construído
1

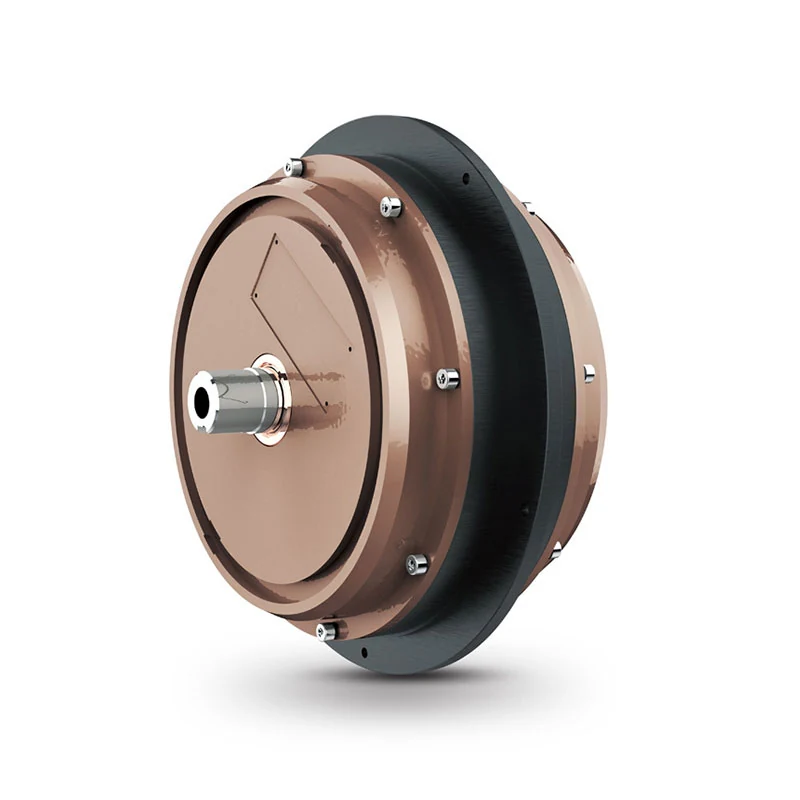

Motor de rotor externo IE5 PMSM
Sem perdas no rotor, alta eficiência e precisão, grande fator de potência, largura de modulação de frequência de 2 a 200 Hz, pequeno e leve para sua saída.
2

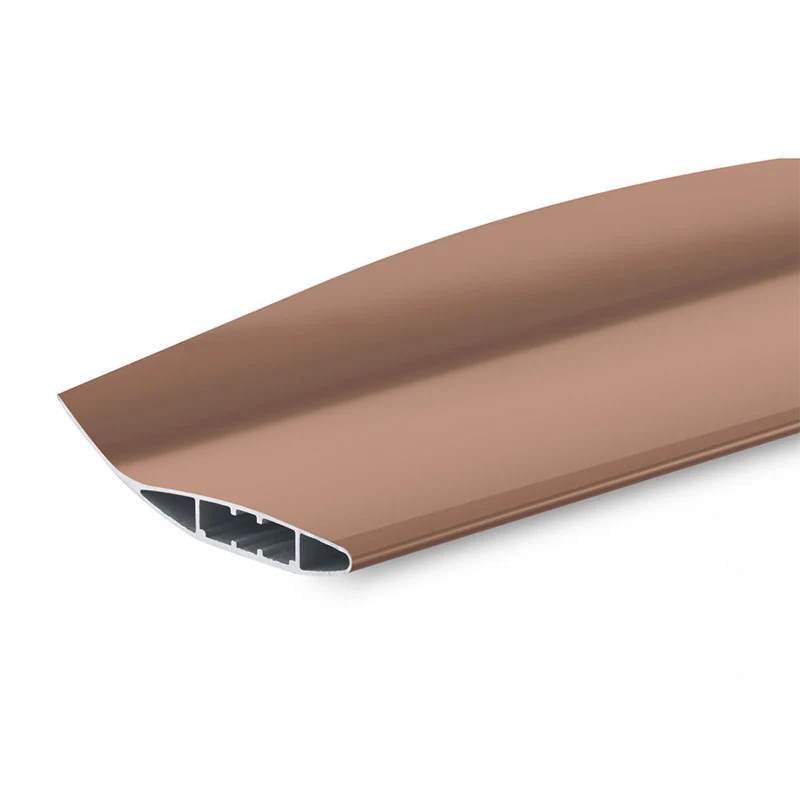

Lâminas de aerofólio em liga de alumínio e magnésio
Extrudado e esticado com cauda economizadora de energia, alta resistência e boa tenacidade com baixo peso, finalizado com T5 mais oxidação de superfície brilhante para resistência à corrosão e oxidação.
3
Sistema de controle inteligente
Design exclusivo sem controle vetorial de posição e operação centralizada, quatro botões para iniciar, parar, acelerar e desacelerar.
4
Proteção em toda a unidade
Sobretensão, subtensão, regulação de perda de tensão, corrente, perda de fase, sobrecarga, colisão, superaquecimento, raios e proteção anormal.
5
Quatro níveis de garantia de segurança
Suporte integrado do motor contra queda, estrutura anti-quebra da placa, lâmina tensionada com reforço interno e proteção contra desligamento automático em caso de contato acidental.
Especificações
Ficha de dados
Cada figura abaixo vem de nossa própria especificação. Quando um valor depende do diâmetro ou da taxa, ele é escrito como TBC e não inventado, e é confirmado na folha de especificações emitida com sua cotação.
| Diâmetro do ventilador | 2,4 m (8 pés), 3 m (10 pés), 3,7 m (12 pés) |
|---|---|
| Tipo de motor | Motor síncrono de ímã permanente IE5, rotor externo |
| Faixa de velocidade do vento | 1 a 4,5m/s |
| Área de cobertura | Cerca de 330 m2 |
| Barulho | Abaixo de 38dB |
| Largura de modulação de frequência | 2 a 200 Hz |
| Altura do teto recomendada | Até cerca de 7 m |
| Material da lâmina | Liga de alumínio e magnésio extrudado e esticado, T5 mais oxidação de superfície brilhante |
| Vida útil | Cotado em 20 anos, manutenção gratuita |
| Classe de proteção do controlador | IP55 declarado para o sistema de controle |
| Potência do motor | TBC por diâmetro, confirme na cotação |
| Peso líquido | TBC por diâmetro, confirme na cotação |
Materiais
- Extrusões de lâmina em liga de alumínio e magnésio com seção de aerofólio e cauda integral
- T5 mais acabamento de oxidação de superfície brilhante
- Carcaça do motor de ímã permanente do rotor externo
- Suporte de motor integrado com retenção anti-off-plate
Controlo de qualidade
- Teste de tensão suportável do estator antes da montagem do motor
- Balanceamento dinâmico do conjunto de lâminas na linha de produção
- Teste funcional do controlador com o ventilador montado
- Inspeção visual e de acabamento, já que estes ventiladores são instalados à vista do público
Opções de personalização
- Diâmetro de 2,4 m a 3,7 m dependendo da altura do teto e do layout
- Acabamento da lâmina e da carcaça conforme sua especificação em pedidos de produção
- Marca de placa de identificação para distribuidores
- Comprimento da haste de queda de acordo com a altura de montagem
Comparação
Como se compara
Como decidir entre o leque comercial e as alternativas da lista.
| Contra o ventilador de teto industrial | Abaixo de cerca de 6 a 7 m de altura livre, e onde o ventilador é visível para os clientes, a gama comercial é a adequada. Acima disso, a cobertura por ventilador é mais importante e a gama industrial vence. |
|---|---|
| Contra ventiladores de teto domésticos | Um ventilador doméstico não é construído para uso comercial contínuo e cobre uma fração da área. O ventilador comercial possui um motor de nível comercial e uma vida útil de 20 anos. |
| Contra ventiladores de parede e pedestal | Ventiladores de parede direcionam o ar para parte da sala e fazem barulho nos assentos mais próximos. Um ventilador de teto cobre cerca de 330 m2 uniformemente. |
| Contra a adição de mais ar condicionado | Unidades extras aumentam o custo de capital e o custo diário de funcionamento. Adicionar um ventilador permite que o sistema existente funcione em um ponto de ajuste mais alto. |
Guia de uso
Acertando no local
1
Verifique primeiro a altura livre
Esta gama foi concebida para divisões até cerca de 7 m. Acima disso a coluna de ar perde efeito antes de atingir o chão e a gama industrial é a escolha correta.
2
Mantenha as pontas das lâminas afastadas da estrutura
Deixe espaço livre para vigas, luminárias, sprinklers e dutos. Envie uma planta do teto refletido com a consulta e as posições poderão ser marcadas contra os serviços.
3
Use-o junto com o resfriamento existente
Aumente o set point do ar condicionado e deixe o ventilador carregar o conforto. Desligar totalmente o resfriamento não é o uso pretendido em um clima quente.
4
Limpe no ciclo de limpeza
Num restaurante ou ginásio, as lâminas acumulam gordura e pó. Inclua-os na rotina de limpeza regular, em vez de esperar que fiquem visivelmente sujos.
Produtos relacionados
Outros na mesma conversa
Ventilador de teto HVLS
Ventilador de piso HVLS
Grande ventilador móvel
Ventilador HVLS com rodas que lança ar até 28 m em espaço aberto, para baias onde nada pode ser pendurado no telhado e a refrigeração deve acompanhar o trabalho.
Ventilador de piso HVLS
Ventilador de suporte industrial
Três tamanhos, quatro rodas, IP55 e um pivô que coloca o ar onde está o trabalho, e não para onde o ventilador aponta.
Leitura adicional
Guias que abordam este produto
Artigo da indústria
Os melhores fãs para academias e instalações de fitness
Manter um ambiente confortável e uniforme na academia é essencial, e um ambiente desconfortável é uma razão declarada para a saída dos membros....
Guia de compra
Guia do comprador para fãs HVLS
Os ventiladores HVLS medem aproximadamente 2 m a 7,3 m de diâmetro e movem o ar pela área da pá, em vez da velocidade da ponta. Este guia cobre o que eles...
Guia de compra
Quanto custa um ventilador HVLS e por que a pergunta é difícil
Um grande ventilador de teto industrial resolve a ventilação e o resfriamento de uma oficina de 1.000 m2 com cerca de um quilowatt-hora. Perguntando o que...
Questões
Perguntas sobre o ventilador de teto comercial
Para um ginásio ou sala de fitness até cerca de 7 m de altura, sim, e é a escolha habitual porque cabe num espaço mais apertado e mantém um aspecto clean. Para um pavilhão desportivo de altura total, um ventilador industrial de 3 m a 7,3 m é a melhor opção.
Isso é definido pela haste rebatível, que é especificada com a finalidade de se adequar ao pé-direito e à iluminação clara e de serviços. Confirme a altura acabada do chão ao teto e a profundidade de qualquer teto suspenso quando você perguntar.
A cor da lâmina e da caixa pode seguir suas especificações nas ordens de produção. Confirme o acabamento antes do agendamento da linha de pulverização, pois uma troca posterior custa um ciclo completo.
Sim, e essa é a instalação normal. A ventoinha permite que o resfriamento funcione em um ponto de ajuste mais alto enquanto a sala ainda parece confortável, o que é o que gera economia.
Unidades individuais são aceitas. Um restaurante ou showroom equipado com duas ou três salas pode solicitar exatamente isso e as unidades são consolidadas em uma única remessa.
O ventilador é operado pelo controlador centralizado de quatro botões para iniciar, parar, acelerar e desacelerar. Diga-nos onde deseja o ponto de controle e o percurso do cabo é planejado com o layout.
