Lager und LogistikFertigungswerkstättenGewerbliche und öffentliche RäumeLandwirtschaft und ViehzuchtEin wandförmiger Ofenventilator aus Vollaluminium mit acht Durchmessern von 400 mm bis 1000 mm, gebaut für den reversiblen Betrieb bei 130 °C und 98 % Luftfeuchtigkeit.

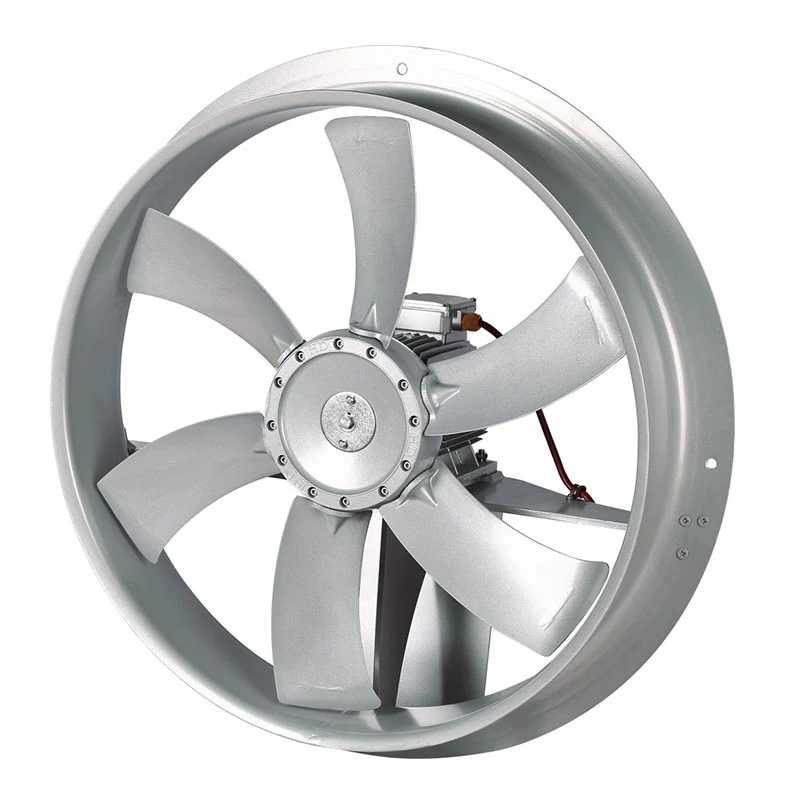

Bei den GKW- und GWF-Serien handelt es sich um Axialventilatoren mit Vollaluminiumwand, die speziell für den Trockenofen entwickelt wurden. Hohe Temperaturen und hohe Luftfeuchtigkeit sind die bestimmenden Bedingungen, und der Ventilator ist um sie herum gebaut: beständig gegen hohe Temperaturen, beständig gegen hohe Luftfeuchtigkeit, großes Luftvolumen, hohe Effizienz, Energieeinsparung und einfache Installation.
Es wird im Belüftungssystem von Holztrocknungsöfen und anderen Trocknungsgeräten verwendet. Die angewandten Bedingungen sind eine maximale Umgebungstemperatur von 130 °C und eine maximale relative Luftfeuchtigkeit von 98 Prozent in einer säurearmen oder leicht alkalischen Dampfumgebung ohne brennbares Gas. Abhängig von den spezifischen Bedingungen kann der Motor auch in Vakuumtrocknungsanlagen eingesetzt werden.
Es werden acht Standarddurchmesser angeboten, von 400 mm bis 1000 mm, und der Ventilator läuft kontinuierlich in beide Richtungen, wodurch ein Holzofen eine gleichmäßige Trocknung über den Stapel hinweg gewährleistet.
Kontinuierlicher S1-Betrieb mit periodischem Lauf in positiver und entgegengesetzter Richtung. Durch die Umkehrung des Luftstroms in einem Zyklus wird verhindert, dass eine Seite des Holzstapels schneller trocknet als die andere.
Rahmen aus Aluminiumlegierung, Laufrad aus Aluminiumlegierung und Motorgehäuse aus Aluminiumlegierung mit Befestigungselementen aus Edelstahl und Kupfer. Lediglich lackierter Stahl übersteht den Ofen nicht.

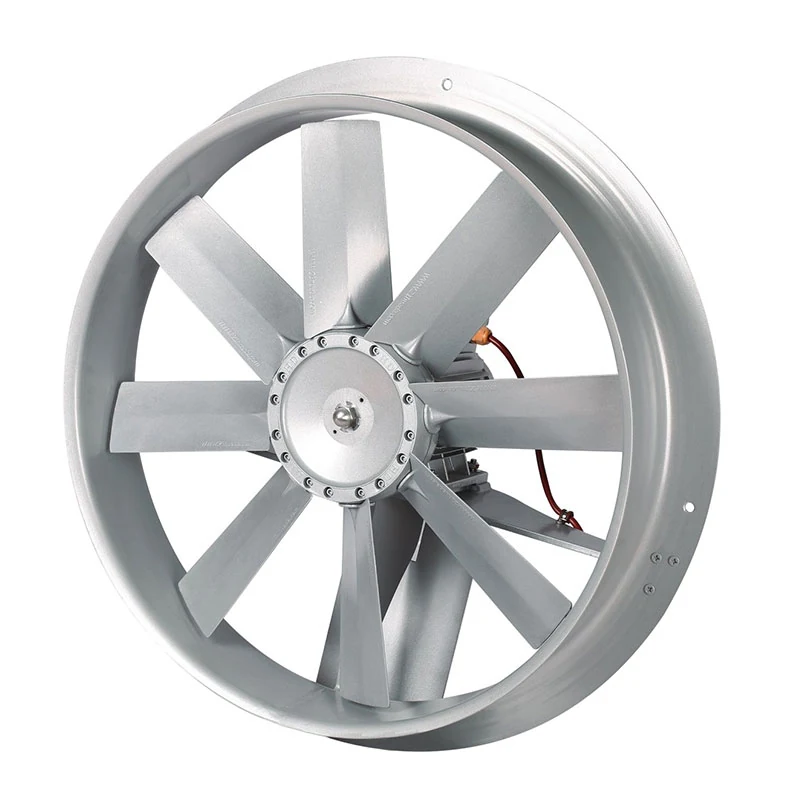

Das Wandformat und die Lüfterblätter, die direkt mit dem Motor verbunden sind, sorgen für eine kurze Installation und einen einfachen Wartungszugang.
2900 U/min, 1450 U/min und 960 U/min, wobei der Klingenwinkel an die Kundenanforderungen angepasst wird und Bogen- oder rechtwinklige Klingen erhältlich sind.
Eine Isolierung der Klasse H 180 C mit Vollkupferwicklungen und modifiziertem Polyesterimid-Lackdraht ist die konkrete Lösung. Ein Ausfall mitten im Zyklus kostet die gesamte Ladung, nicht nur den Lüfter.
Reversibler Lauf und großes Luftvolumen gleichen den Feuchtigkeitsgradienten im Stapel aus, anstatt zuerst die Luvseite zu trocknen.
Der Motor verwendet eine äußere Struktur, in die aus Japan importiertes Schmieröl und Hochtemperaturfett eingespritzt wird, was die Lagerlebensdauer verlängert und eine Demontage zur Schmierung erspart.
Gerader Wellenauslauf und subulierter Wellenauslauf mit Hochtemperatur-Lagerfett halten Geräusche und Vibrationen an der Wanddurchdringung gering.
Lüfterrahmen und Laufrad aus Aluminiumlegierung mit einem Motorgehäuse aus Aluminiumlegierung, wodurch eine Struktur entsteht, die einer kontinuierlichen Dampfeinwirkung standhält.

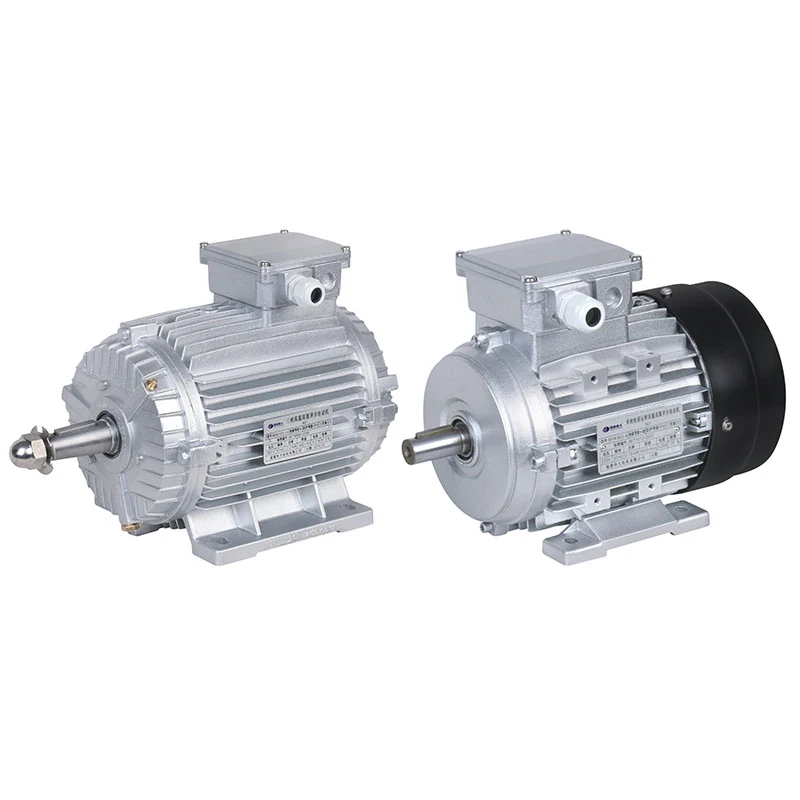

100-prozentiger Kupfermotor mit H-Isolierung aus modifiziertem Polyesterimid-Lackdraht, entwickelt durch fortschrittliche thermodynamische Analyse, um die elektromagnetische Belastung zu verringern und gleichzeitig die Effizienz zu erhöhen.
Die Lüfterflügel können direkt an den Motor angeschlossen werden, wodurch eine Kupplung aus der Baugruppe und aus der Wartungsliste entfernt wird.
2900 U/min, 1450 U/min und 960 U/min, so gewählt, dass die Umfangsgeschwindigkeit des Laufrads im vorgegebenen Zustand bleibt.
Rostbeständige Klingen mit Bogen- oder rechtwinkligem Profil, sodass die Aufgaben angepasst werden können, ohne dass das Gehäuse geändert werden muss.
Äußere Schmierölstruktur mit japanischem Hochtemperaturfett, vor dem Versand streng geprüft.
Alle nachstehenden Zahlen stammen aus unserer eigenen Spezifikation. Wenn ein Wert vom Durchmesser oder der Leistung abhängt, wird er als TBC und nicht erfunden angegeben und auf dem Spezifikationsblatt bestätigt, das Ihrem Angebot beiliegt.
| Durchmesser | 400 mm, 500 mm, 550 mm, 600 mm, 700 mm, 800 mm, 900 mm, 1000 mm |
|---|---|
| Maximale Umgebungstemperatur | 130 C |
| Maximale relative Luftfeuchtigkeit | 98 Prozent |
| Kraftform | Einphasig 220 V; dreiphasig 220/380/660 V, 230/400/690 V, 240/415 V |
| Frequenz | 50 / 60 Hz |
| Arbeitsweise | Kontinuierlicher (S1), periodischer Lauf in positiver und entgegengesetzter Richtung |
| Kühlmodus | IC0141, IC411 (vollständig geschlossen, lüftergekühlt) |
| Schutzklasse | IP55 |
| Isolierklasse | Klasse H (180 °C) |
| Drehzahlen | 2900 U/min, 1450 U/min, 960 U/min |
| Laufrad | 4 bis 8 Lamellen aus Aluminiumlegierung, Bogen- oder rechtwinkliges Profil |
| Lüfterrahmen | Aluminiumlegierung |
| Montage | Wandtyp für die Ofenwandmontage |
| HS-Code | 8414599099 |
| Luftvolumen pro Durchmesser | TBC, im Angebot bestätigen |
Wählen Sie zwischen dem GKW GWF und den anderen Hochtemperaturoptionen.
| Gegen den GKF GKT Trocknungsventilator | Der GKF GKT deckt elf Durchmesser und vier Montagearten in den Bereichen Lack-, Tabak-, Gummi- und Pharmatrocknung ab. Der GKW GWF ist ein Vollaluminium-Wandtyp, der speziell um den Holzofen herum gebaut wurde. |
|---|---|
| Gegen den CRF-Diagonal-Getreidetrocknungsventilator | Der CRF ist für Getreidetrockner gedacht, bei denen die Vorrotationsschaufel und das Meridianbeschleunigungsdesign den Druck und das Volumen erzeugen, die eine Getreidesäule benötigt. Für Holz ist der Wandofenventilator das richtige Format. |
| Gegen einen Allzweck-Axialventilator | Allzweckventilatoren sind nicht für 130 °C bei 98 Prozent Luftfeuchtigkeit ausgelegt und verwenden keine Vollaluminiumstruktur. Im Ofen sind sie ein Verbrauchsmaterial. |
| Gegen eine Aufrüstung nur des Motors | Beim Einbau eines Motors der H-Klasse in ein Stahlgehäuse kommt es zur Korrosion des Gehäuses, der Befestigungselemente und des Laufrads. Die Vollaluminiumkonstruktion ist Teil der Lösung, kein Extra. |
Der Ventilator ist für den periodischen Betrieb in beide Richtungen ausgelegt. Binden Sie die Umkehrung an den Ofenplan, anstatt sie während der gesamten Charge in einer Richtung zu belassen.
Bei Wandventilatoren müssen die Öffnung und das Befestigungsmuster übereinstimmen. Senden Sie die vorhandenen Öffnungsmaße und der Ventilator wird passend ausgewählt, anstatt die Wand erneut zuschneiden zu müssen.
130 °C und 98 Prozent Luftfeuchtigkeit sind die Grenze, brennbare Gase liegen gänzlich außerhalb der Einstufung. Ein Ofen, in dem sich brennbare Dämpfe ansammeln können, benötigt die explosionsgeschützte Baureihe CBF.
Überprüfen Sie die Befestigungsschrauben, Schrauben der Endabdeckung und die Klemmen des Anschlusskastens auf Lockerheit oder Brandflecken, während der Ofen kalt und zugänglich ist.
Hochtemperatur-Axialventilator
Ausgelegt für eine Umgebungstemperatur von 130 °C und 98 Prozent Luftfeuchtigkeit, in elf Durchmessern und vier Montagearten, für Farbleitungen, Tabak-, Gummi-, Pharma- und Holztrocknung.
Hochtemperatur-Axialventilator
Ein patentiertes Diagonalströmungsdesign, das einen 15-Tonnen-Trocknungslauf um 40 bis 50 Minuten verkürzt und den Geräuschpegel von über 110 dB auf 85 dB senkt.
Hochtemperatur-Axialventilator
ExdIIBT4-gekennzeichnet nach GB3836.2 und IEC 60079 für Zone 1- und Zone 2-Bereiche, in vier Montagearten und sechs Durchmessern.
Technischer Hinweis
Ein Trocknungsventilator versagt nicht am Flügel. Der Motor versagt und die Spezifikationselemente, die über das Ergebnis entscheiden, sind ...
Produktführer
Drei Zahlen beschreiben einen Industrieventilator ehrlich: Windgeschwindigkeit, Luftmenge und Drehzahl. Jeder handelt gegen den anderen,...
Da die Luft das Gesicht trocknet, trifft sie zuerst. Der periodische Betrieb des Lüfters in positiver und entgegengesetzter Richtung gleicht den Feuchtigkeitsgradienten im Stapel aus, weshalb die S1-Betriebsart mit periodischer Umkehr in die Spezifikation aufgenommen wird.
Die angewandten Bedingungen. Maximale Umgebungstemperatur 130 °C, maximale relative Luftfeuchtigkeit 98 Prozent, Rahmen, Laufrad und Motorgehäuse komplett aus Aluminium, Edelstahl- und Kupferbefestigungen und ein Motor der H-Klasse 180 °C komplett aus Kupfer. Ein Standardventilator erfüllt nichts davon.
Es folgt dem Luftvolumenbedarf durch den Holzstapel und die Wandöffnung und ist in acht Größen zwischen 400 mm und 1000 mm erhältlich. Senden Sie uns die Innenabmessungen des Ofens, die Stapelgröße und die Anzahl der Ventilatorpositionen und wir treffen die Auswahl.
Je nach den spezifischen Bedingungen kann der Motor auch in Vakuumtrocknungsanlagen eingesetzt werden. Teilen Sie uns den Vorgang mit und wir bestätigen ihn vor der Bestellung.
Der Motor verwendet eine äußere Struktur, in die Schmieröl eingespritzt wird, wobei aus Japan importiertes Hochtemperaturfett verwendet wird. Der Sinn dieser Konstruktion besteht darin, dass das Lager zum Ölen nicht ausgebaut werden muss.
HS 8414599099, der gleiche Code wie der Rest der Axialventilatoren-Reihe, wodurch eine gemischte Lieferung von Ofenventilatoren einfach deklariert werden kann.
Teilen Sie uns den Zoll, die Menge und den Zielhafen mit. Die erste Antwort enthält ein Modell, einen Preis und eine Frachtangabe.
