HVLS-Deckenventilator
Produktüberblick
Der industrielle Deckenventilator Diamond verwendet einen Permanentmagnet-Außenrotormotor, der Flügel aus hochfester Luftfahrt-Aluminium-Magnesium-Legierung antreibt, mit einem hochtemperaturbeständigen Winglet an jeder Flügelspitze. Es wurde für Werkstätten, Einkaufszentren, Hallen und Viehställe entwickelt, wo die Aufgabe eher darin besteht, den Luftstrom in Innenräumen zu organisieren als die Luft zu kühlen.
Der Antrieb erfolgt über einen Permanentmagnet-Synchronmotor mit IE5-Standardwirkungsgrad. Das Nenndrehmoment beträgt 260 Nm, das Maximum liegt bei 468,8 Nm. Dadurch kann der Lüfter einen 7,3 m langen Flügelsatz langsam drehen, anstatt einen kleinen Flügelsatz schnell zu drehen, und daher kommt die Behauptung einer Energieeinsparung von über 30 Prozent. Der Ventilator deckt bis zu 1.700 m2 bei Windgeschwindigkeiten zwischen 1 und 5 m/s ab, läuft unter 38 dB und wird als wartungsfrei mit einer Lebensdauer von 20 Jahren angegeben.
Es wird auf Betonträgern, I-Trägern und quadratischen Stahlkonstruktionen montiert und deckt fast jedes Industriedach ab, nach dem wir gefragt werden.
Hauptvorteile
Was dieses Produkt ändert
1
Ein Ventilator statt einer ganzen Etage voll davon
Eine Abdeckung von bis zu 1.700 m2 pro Ventilator bedeutet, dass eine Anlage, die Dutzende Trommelventilatoren benötigen würde, eine Handvoll Deckenventilatoren benötigt und nur ein Bruchteil der Motoren für Antrieb und Reinigung benötigt wird.
2
Kein Getriebe bedeutet keinen Wartungsplan
Der Permanentmagnetmotor mit Direktantrieb verfügt über kein Untersetzungsgetriebe, sodass kein Schmieröl gewechselt werden muss und kein Öl auf das darunter liegende Produkt tropfen kann. Darauf basieren die Angaben zur Wartungsfreiheit und 20-Jahres-Lebensdauer.
3
Leise genug, um eine Schicht lang arbeiten zu können
Unter 38 dB am Ventilator, sodass Tannoy-Ansagen, Maschinenalarme und Gespräche auf dem Boden immer noch funktionieren.
4
Entschichtung im Winter sowie Abkühlung im Sommer
Derselbe Ventilator läuft in den kalten Monaten langsam und mischt die am Dach eingeschlossene warme Luft zurück auf den Boden, wo die Heizeinsparungen und nicht der Kühleffekt herrühren.
Probleme, die es löst
Die Situationen, die Menschen hierher führen
1
Die Hitze sitzt auf dem Dach, während am Boden gearbeitet wird
In einem Hochhaus ist die wärmste Luft die Luft, in der niemand steht. Eine breite, langsame Luftsäule, die auf den Boden und nach außen gedrückt wird, bringt die Luft wieder in die Zirkulation.
2
Eine Klimaanlage kostet mehr, als das Gebäude rechtfertigen kann
Die Luftkühlung in einem 9 m hohen Lager bedeutet die Kühlung eines riesigen Volumens, das nichts einnimmt. Stattdessen verändert die Bewegung der Luft das Körpergefühl, ohne die Lufttemperatur zu verändern.
3
Dutzende kleiner Ventilatoren sind eine Wartungsaufgabe für sich
Jeder Trommelventilator ist ein Motor, eine Schutzvorrichtung, ein Kabel und eine Stolperfalle. Durch die Zusammenlegung in ein paar Deckenventilatoren entfällt die Unordnung auf dem Boden und der Austauschzyklus entfällt.
4
In den Ecken sammeln sich Geruch und Feuchtigkeit
Die kontinuierliche Zirkulation verhindert, dass sich hinter den Regalen und in Regalen ohne Querzug Luftblasen mit abgestandener, feuchter Luft bilden, was in Lagerhäusern wichtig ist, in denen Feuchtigkeit den Bestand schädigt.
Technische Merkmale
Wie es gebaut ist
1
IE5 PMSM-Außenläufermotor
Direktantrieb mit eigener EMU-Konfiguration, der ein Drehmoment von 260 Nm und ein maximales Drehmoment von 468,8 Nm liefert, wobei das Luftvolumen im Vergleich zur Vorgängergeneration um mehr als 30 Prozent erhöht wurde.
2
Klingen aus Aluminium-Magnesium-Legierung
Extrudierte und gestreckte Schaufelblätter mit energiesparendem Heck, hoher Festigkeit und guter Zähigkeit bei geringem Gewicht. Die Oxidationsbehandlung T5 plus helle Oberfläche erhöht die Korrosions- und Oxidationsbeständigkeit.
3
Winglet an der Blattspitze
Das Heck eliminiert den Wirbel, der sich am Ende des Flügelprofils bildet, was den Lüfter stabilisiert und den Luftstrom näher am aerodynamischen Ideal hält.
4
Vier-Tasten-Controller mit Schutzart IP66
Keine Positionsvektorsteuerung bei zentraler Bedienung. Starten, stoppen, beschleunigen und verlangsamen, antielektromagnetische Interferenz und Antistrahlung, in der Lage, in einer rauen Umgebung mit hohen Temperaturen zu sitzen.
5
Im Laufwerk integrierter Schutz
Überspannung, Unterspannung, Spannungsverlustregulierung, Strom, Phasenverlust, Überlast, Kollision, Überhitzung, Blitzschlag und abnormaler Schutz werden alle vom Controller verwaltet.
6
Fünf Stufen der Sicherheitsgarantie

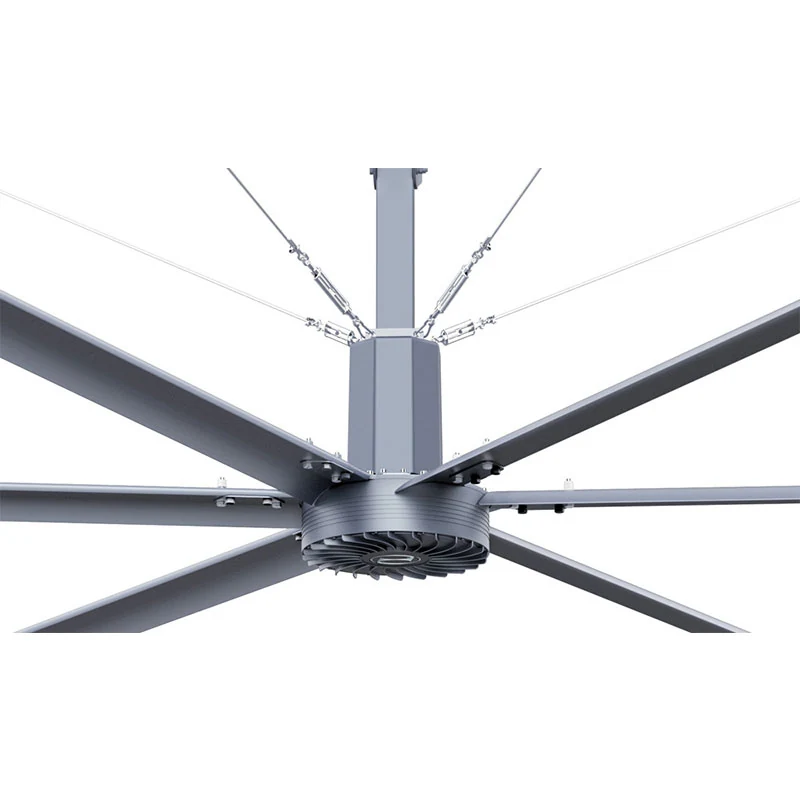

Integrierte Motorhalterung gegen Herunterfallen, Anti-Abbruch-Struktur der Platte, Zugmesser mit Innenverstärkung, Drahtseil-Zugvorrichtung und automatischer Abschaltschutz bei unbeabsichtigtem Kontakt.
Spezifikationen
Datenblatt
Alle nachstehenden Zahlen stammen aus unserer eigenen Spezifikation. Wenn ein Wert vom Durchmesser oder der Leistung abhängt, wird er als TBC und nicht erfunden angegeben und auf dem Spezifikationsblatt bestätigt, das Ihrem Angebot beiliegt.
| Lüfterdurchmesser | 3 m (10 Fuß), 3,7 m (12 Fuß), 4,3 m (14 Fuß), 5 m (16 Fuß), 6,1 m (18 Fuß), 6,7 m (20 Fuß), 7,3 m (24 Fuß) |
|---|---|
| Motorleistung | 0,37 kW, 0,75 kW, 1,1 kW, 1,5 kW |
| Motortyp | Permanentmagnet-Synchronmotor IE5, Außenläufer, Direktantrieb |
| Nenndrehmoment | 260 Nm, maximal 468,8 Nm |
| Windgeschwindigkeitsbereich | 1 bis 5 m/s |
| Abdeckungsbereich | Bis zu 1.700 m2 |
| Lärm | Unter 38 dB |
| Schutzklasse des Controllers | IP66 |
| Klingenmaterial | Extrudierte und gestreckte Aluminium-Magnesium-Legierung, T5 plus helle Oberflächenoxidation |
| Montage | Zementträger, I-Träger, quadratische Stahlkonstruktion |
| Lebensdauer | Angegeben sind 20 Jahre, kostenlose Wartung |
| Energieeinsparung | Mehr als 30 Prozent gaben gegenüber der Vorgängergeneration an |
| Anzahl der Klingen | TBC pro Durchmesser, bitte im Angebot bestätigen |
| Nettogewicht | TBC pro Durchmesser, bitte im Angebot bestätigen |
Werkstoffe
- Rotorblätter aus einer Aluminium-Magnesium-Legierung in Luftfahrtqualität, extrudiert und gestreckt statt gepresst
- T5-Wärmebehandlung plus helle Oberflächenoxidation auf der Klingenoberfläche
- Integrierte gegossene Motorhalterung und verschraubte Klingenklemmen
- Drahtseilzugvorrichtung als Sekundärsicherung an der Baugruppe
Qualitätssicherung
- Statorspannungsprüfung an jedem Motor vor der Montage
- Dynamisches Auswuchten des Rotorblattsatzes, da Vibrationen die Lager eines Lüfters zerstören, der ständig läuft
- Funktionstest mit montiertem Controller vor dem Verpacken
- Fünf separate mechanische Halteelemente wurden im Rahmen der Endmontage überprüft
Anpassungsoptionen
- Der Durchmesser kann je nach lichter Höhe und Hindernisabstand zwischen 3 m und 7,3 m gewählt werden
- Motorleistung abgestimmt auf Durchmesser und Leistung von 0,37 kW bis 1,5 kW
- Klingen- und Gehäusefarbe nach Ihren Vorgaben bei Produktionsaufträgen
- Typenschild-Branding für Händler und Installateure
- Montage angepasst an Zementträger, I-Träger oder quadratische Stahlkonstruktion; Mastmontage, wo keine Dachkonstruktion vorhanden ist
Vergleich
Wie es vergleicht
Wo der industrielle Deckenventilator im Vergleich zu den anderen Optionen steht, wägt ein Käufer normalerweise ab.
| Gegen den kommerziellen Deckenventilator | Gleiches Motorprinzip, größere Messer. Wählen Sie den Industriebereich ab etwa 6 m lichter Höhe oder dort, wo die Abdeckung pro Ventilator wichtiger ist als das Aussehen des Ventilators. |
|---|---|
| Gegen Trommel- und Standfans | Der Bodenventilator überzeugt dort, wo nichts vom Dach aufgehängt werden kann oder wo ein Arbeitsplatz einen starken lokalen Luftzug benötigt. Der Deckenventilator gewinnt in puncto Abdeckung, Geräuschentwicklung und Stellfläche. |
| Gegen Klimaanlage | Eine Klimaanlage senkt die Lufttemperatur in einem geschlossenen Raum. Ein HVLS-Ventilator verändert das Gefühl der Menschen und kostet nur einen Bruchteil des Stroms in einem Gebäude, das zu hoch ist, um wirtschaftlich abgedichtet zu werden. |
| Gegen Verdunstungskälte und Wasserschleier | Verdunstungssysteme fügen Feuchtigkeit hinzu, was sie für die Möbelbeschichtung, die Lebensmittelverarbeitung und die Trockenlagerung ausschließt. Der Fan fügt keine hinzu. |
Gebrauchsanweisung
Vor Ort alles richtig machen
1
Positionierung nach lichter Höhe und Hindernis
Der Lüfterabstand richtet sich nach der lichten Höhe und der Raumaufteilung. Regale, Kranschienen und Trennwände verringern alle die effektive Abdeckung, sodass eine Grundrisszeichnung eine Faustregel übertrifft.
2
Lassen Sie den endgültigen Anschluss von einem Elektriker durchführen
Normalerweise dauert die Installation mit einer Scherenhebebühne und zwei oder drei Personen ein bis zwei Arbeitstage, der Stromanschluss sollte jedoch von einem zugelassenen Elektriker vorgenommen werden.
3
Laufen Sie im Winter langsam, im Sommer nicht nur schnell
Bei niedriger Geschwindigkeit wird in den kalten Monaten die warme Luft auf Dachhöhe wieder auf den Boden gemischt. Daraus resultieren Heizkosteneinsparungen.
4
Reinigen Sie die Klingen nach einem Zeitplan
Staub auf einem Tragflächenprofil verändert dessen Verhalten. Reinigen Sie in staubigen Anlagen regelmäßig die Messer und überprüfen Sie gleichzeitig die Befestigungsschrauben und die Verkabelung des Anschlusskastens.
Verwandte Produkte
Andere im selben Gespräch
HVLS-Deckenventilator
HVLS-Bodenventilator
Großer beweglicher Ventilator
Ein HVLS-Ventilator mit Rädern, der die Luft bis zu 28 m in offene Räume schleudert, für Hallen, in denen nichts vom Dach aufgehängt werden kann und die Kühlung der Arbeit folgen muss.
Wandventilator
Industrieller Abluftventilator
Einteilig geformtes Gehäuse mit extra dicker Zinkbeschichtung, automatischen Verschlussklappen und Bodenablauf, zur Unterdrucklüftung in heißen, feuchten und stinkenden Gebäuden.
Weiterführende Literatur
Anleitungen, die dieses Produkt berühren
Einkaufsführer
Ein Kaufratgeber für HVLS-Lüfter
HVLS-Ventilatoren haben einen Durchmesser von etwa 2 m bis 7,3 m und bewegen die Luft über die Flügelfläche und nicht über die Spitzengeschwindigkeit. Dieser Leitfaden behandelt, was sie...
Branchenartikel
Deckenventilatoren und Luftzirkulation für Lagerhallen
Deckenventilatoren für Lagerhallen sind eine einfache und kostengünstige Möglichkeit, die Luftzirkulation zu verbessern und den Bedarf an Klimaanlagen zu reduzieren.
Wartungshandbuch
So warten Sie den Motor eines HVLS-Lüfters
Normaler Betrieb und Überwachung reichen allein nicht aus. Regelmäßige Inspektionen ermöglichen es, Fehler frühzeitig zu erkennen und sicherzustellen, dass ...
Fragen
Fragen zum industriellen Deckenventilator
Bis zu 1.700 m2 für den größten Durchmesser in einem offenen Gebäude. Regale, Zwischengeschosse, Trennwände und Kranschienen reduzieren dies, weshalb wir vor der Angabe einer Ventilatoranzahl nach der Gebäudeaufteilung fragen, anstatt die Grundfläche durch eine feste Zahl zu dividieren.
Das hängt von der lichten Höhe unter der Schiene und vom Kranweg ab. Senden Sie die lichte Höhe bis zur Unterseite der Schiene und den Schienenabstand und wir bestätigen, welcher Durchmesser aufgehängt werden kann und ob die Lüfter zwischen den Feldern statt mittig sitzen müssen.
Teilen Sie uns vor Ort die Netzspannung, Phase und Frequenz mit und der Ventilator wird passend geliefert. Bestellen Sie keinen Transformator, wenn Sie dies vermeiden können. Eine Motorwicklung für Ihre Versorgung ist die einfachere Installation.
Unter 38 dB am Lüfter. Der Sinn des Low-Speed-High-Volume-Prinzips besteht darin, dass die Luft durch die Blattfläche bewegt wird und nicht durch die Spitzengeschwindigkeit, und die Spitzengeschwindigkeit erzeugt Geräusche.
Es gibt kein Getriebe und keinen Ölwechsel, weshalb es über eine 20-jährige Lebensdauer als kostenlose Wartung verkauft wird. Zu den laufenden Arbeiten gehört die Reinigung der Rotorblätter, die Überprüfung der Befestigungsschrauben und Schrauben der Endabdeckung sowie die Überprüfung der Verkabelung des Anschlusskastens auf lose oder verbrannte Anschlüsse.
Die Vorlaufzeit hängt von der Durchmessermischung ab und davon, ob die Klingen und das Gehäuse in einer benutzerdefinierten Farbe besprüht werden, wodurch ein vollständiger Sprühzyklus entsteht. Ventilatoren werden in Kisten geliefert und mit Abluftventilatoren und Ersatzteilen in einem Container zusammengefasst. Bestätigen Sie den Zielhafen mit der Anfrage und die Fracht wird zusammen mit der Ware angeboten.
Ja. Einzelne Einheiten werden akzeptiert und sind die sinnvolle Möglichkeit, den Deckungsanspruch in Ihrem eigenen Gebäude zu testen, bevor Sie sich für eine vollständige Anlage entscheiden.
