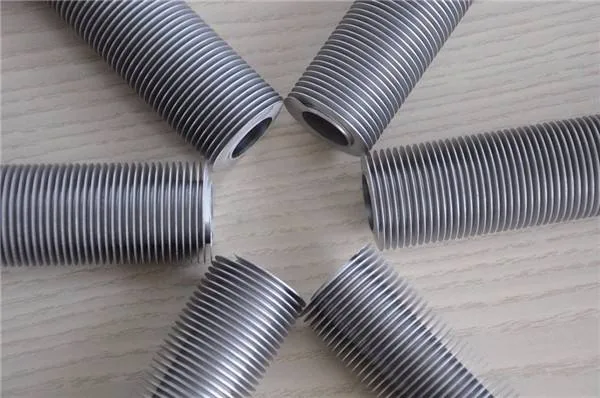

압출 핀 튜브란?
압출된 핀 튜브는 공정 유체를 운반하는 기본 튜브와 외부 알루미늄 슬리브라는 두 개의 튜브로 시작됩니다. 핀은 슬리브 자체에서 말려 나옵니다.
핀과 슬리브가 일체형 금속이기 때문에 느슨해지는 핀 풋이 없고 대기 공격에 노출된 베이스 튜브가 없습니다.
Fanbang는 부식성 공장 환경의 공냉식 콘덴서 및 공정 냉각기용 기본 튜브를 10mm에서 51mm까지 덮는 10대의 압출 핀 튜브 기계를 실행합니다.
엔지니어가 이를 지정하는 이유
핀과 튜브 사이에 틈이 없음
핀이 슬리브 밖으로 자라나기 때문에 열릴 수 있는 눌려진 조인트가 아닌 접촉 경로가 연속적입니다.
기본 튜브에는 공기가 전혀 보이지 않습니다.
슬리브는 핀 길이를 따라 기본 튜브를 덮고 있으며, 이것이 바로 해안 및 화학 공장 환경에 압출 튜브가 선택되는 이유입니다.
우리가 제공하는 가장 넓은 핀 피치 범위
2.0mm ~ 15.0mm를 통해 설계자는 바이메탈 구조를 유지하면서 더럽거나 먼지가 많은 공기 흐름을 위한 피치를 열 수 있습니다.
작은 구멍 기능
10mm 기본 튜브는 내장형 홈이 실용적이지 않은 소형 쿨러에 적합합니다.
사용되는 곳
- 전기, 원자력, 화력, 지열 발전소용 열교환기 장치
- 응축기, 증발기, 해수 담수화, 비료 및 요소 시스템, 암모니아, 가스 및 부식성 산을 포함한 높은 부식 시스템
- 석유, 화학 및 석유화학 산업
- 식품 가공 및 냉동 산업
- 천연가스 처리
이 튜브를 구입하기 위해 우리를 찾아오는 구매자
해안 플랜트의 공냉식 응축기 빌더
노출된 기본 튜브를 부식시킬 수 있는 염분이 함유된 공기.
화학 및 비료 공장 계약자
외부 대기가 공정만큼 공격적인 암모니아, 요소 및 산성 서비스.
소형 쿨러 OEM
10mm 기본 튜브의 작은 보어 번들입니다.
그것이 없으면 무슨 문제가 생길까?
서비스 후 핀-튜브 간격 개방
열 수 있는 조인트가 없습니다. 핀은 튜브를 고정하는 슬리브에서 돌출되어 있습니다.
핀 아래의 베이스 튜브 부식
알루미늄 슬리브는 전체 핀 길이에 대해 기본 튜브를 보호합니다.
먼지가 많은 공기 흐름으로 인한 오염
핀 피치를 15.0mm까지 열 수 있으므로 번들이 청소 가능한 상태로 유지됩니다.
압출 핀 튜브 치수
이는 당사의 생산 라인이 운영하는 범위입니다. 그 밖의 크기는 가정이 아닌 사례별로 인용됩니다.
| 목 | 사양 |
|---|---|
| 기본 튜브 직경 | 10mm - 51mm |
| 기본 튜브 벽 두께 | 1.65mm - 3.0mm |
| 핀 두께 | 0.3mm - 1.2mm |
| 핀 피치 | 2.0mm - 15.0mm |
| 핀 높이 | 5mm - 16mm |
재료
| 요소 | 사용 가능한 자료 |
|---|---|
| 베이스 튜브 | 스테인레스 스틸, 탄소강, 합금강, 티타늄, 니켈, 구리 |
| 핀 슬리브 | 알루미늄 스트립, 구리 스트립 |
그것이 만들어지는 방법

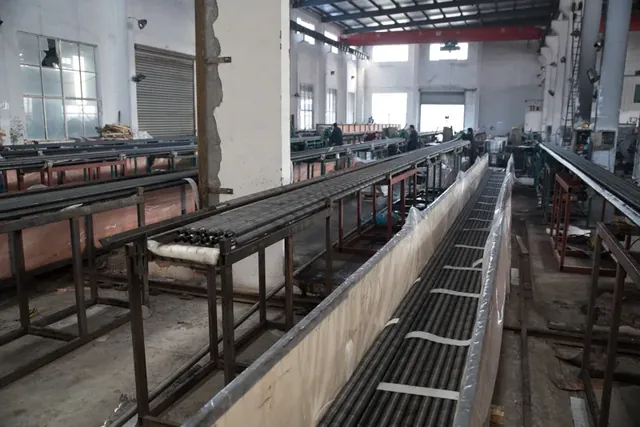

작업 현장의 압출 핀 튜브
검사 및 인증
모든 튜브는 자체 장비에서 수행되는 인장, 평탄화, 플레어링, 경도 및 화학적 분석을 통해 와전류 및 정수압 테스트를 통과합니다. 핀 피치, 핀 높이 및 핀 길이는 그 자체로 치수 항목으로 확인됩니다.
회사는 ISO 9001:2015, CE 인증서, 압력 파이프 생산 라이센스를 보유하고 있습니다.
변경할 수 있는 사항
- 위 범위 내의 기본 튜브 재질 및 벽 두께
- 번들 설계에 따른 핀 재질, 핀 피치 및 핀 높이
- 튜브시트 조인트의 핀 길이 및 맨끝 길이
- 대상 시장에 대한 표시, 포장 및 인증 범위
대안과 비교
압출 튜브는 L 유형보다 비용이 많이 들고 생산 시간이 더 오래 걸리지만 여기서는 기본 튜브 표면이 노출되지 않는 유일한 기계식 핀 유형입니다. G 유형 내장형 튜브에 비해 대기 부식 저항성이 뛰어나고 최대 기본 튜브 직경(80mm에 비해 51mm)이 떨어집니다.
이용안내
- 주변 환경과 공정 데이터를 제공하십시오. 부식성 대기는 압출 튜브에 대한 비용을 지불하는 주요 이유입니다.
- 피치를 고정하기 전에 핀 피치에 대한 번들 압력 강하를 확인하십시오. 넓은 피치는 오염을 감소시키지만 표면적도 감소시킵니다.
- 튜브시트 롤링을 위한 맨끝이 명시되어야 합니다. 거기에서 슬리브가 제거됩니다.
압출 핀 튜브 FAQ
L형 핀 튜브보다 압출된 튜브를 선택하는 이유는 무엇입니까?
베이스 튜브를 덮는 슬리브로 핀이 형성되기 때문에 모재가 노출되지 않고 핀 풋이 느슨해지지 않습니다. 부식성 분위기에 적합합니다.
어떤 기본 튜브 크기로 압출할 수 있나요?
외경 10mm ~ 51mm, 벽 두께 1.65mm ~ 3.0mm.
핀 피치는 얼마나 넓을 수 있나요?
최대 15.0mm로 당사가 생산하는 기계식 핀 유형 중 가장 넓은 피치입니다.
얼마나 많은 압출 핀 라인을 실행합니까?
10대의 기계가 압출 핀 튜브 생산 전용입니다.
종종 비교됨
"G" 내장형 핀 튜브
영구적인 금속 간 접촉을 위해 튜브 벽의 가공된 홈에 감겨진 핀 스트립
기본 튜브 직경: 16mm - 80mm · 기본 튜브 벽 두께: 1.65mm - 4.0mm
L/LL/KL 핀 튜브
세 가지 풋프린트 스타일의 장력 감김 풋 핀, 공냉식 열교환기의 표준 선택
기본 튜브 직경: 19mm - 51mm · 기본 튜브 벽 두께: 1.65mm - 3.0mm
로우 핀 튜브
쉘 및 튜브 교환기용 튜브 벽 자체에서 롤링되는 일체형 로우 핀
기본 튜브 직경: 12.7mm - 31.8mm · 기본 튜브 벽 두께: 1.65mm - 3.0mm이 튜브를 사용하는 산업
