니켈/니켈 합금 튜브란?
스테인레스나 듀플렉스에 대해 스트림이 너무 뜨겁거나, 너무 감소하거나, 너무 공격적인 경우 튜브는 니켈 기반 합금으로 이동합니다.
당사가 공급하는 등급은 일반적인 산업 선택을 포괄합니다. 불산 및 해수용 Monel 400, 고온 및 혼합산용 Inconel 600 및 625, 용광로 및 황산용 Incoloy 800H 및 825, 동일한 라인의 환원 및 산화 매체용 Hastelloy C276입니다.
튜브는 ASTM B 시리즈 사양에 따라 생산되며 케이싱 및 튜브 스톡의 경우 API 5CRA / ISO 13680에 따라 생산됩니다.
엔지니어가 이를 지정하는 이유
한 번의 주문으로 전체 니켈 등급 적용
상업적으로 순수한 니켈 200부터 Monel, Inconel, Incoloy 및 Hastelloy를 거쳐 합금 20, 28, 31 및 G 시리즈까지.
사양 주도 생산
각 등급은 일반 튜브 사양이 아닌 자체 B 시리즈 표준에 따라 생산됩니다.
부식 방지 합금 케이싱 스톡
석유 및 가스정의 케이싱, 튜브 및 커플링 스톡용 API 5CRA / ISO 13680 소재.
당사의 스테인레스 튜브와 동일한 크기
12mm ~ 76.2mm 튜브 및 168.3mm 파이프는 합금 선택 전반에 걸쳐 번들 설계를 일관되게 유지합니다.
사용되는 곳
- 보일러
- 히터
- 열교환기
- 콘덴서
- 수단
- 공정 파이프 라인
- 케이싱, 튜브 및 커플링 스톡
이 튜브를 구입하기 위해 우리를 찾아오는 구매자
사워 서비스 석유 및 가스 운영업체
API 5CRA / ISO 13680에 따른 부식 방지 합금 관.
산성 공장 및 비료 계약업체
스테인리스가 실패하는 경우 황산, 인산 및 혼합산 사용.
고온 공정 플랜트 건설업체
Incoloy 800H 또는 Inconel 617이 필요한 용광로 및 개질기 서비스.
그것이 없으면 무슨 문제가 생길까?
산을 공격하는 스테인레스 튜브 감소
Hastelloy B2, B3 및 C276은 크롬 합금으로는 충분하지 않은 환원 매체용으로 지정되었습니다.
노 온도에서의 크리프 및 산화
고온 강도를 위해 Incoloy 800H, Inconel 601, 617 및 625가 공급됩니다.
해수 및 불화수소 서비스
Monel 400과 K500은 이 의무에 대한 참조 등급으로 남아 있습니다.
니켈 / 니켈 합금 튜브 치수
이는 당사의 생산 라인이 운영하는 범위입니다. 그 밖의 크기는 가정이 아닌 사례별로 인용됩니다.
| 목 | 사양 |
|---|---|
| 튜브 외경 | 1/2" - 3"(12mm - 76.2mm) |
| 튜브 벽 두께 | 0.02" - 0.5"(0.5mm - 12.0mm) |
| 튜브 길이 | 최대 32m(105피트) |
| 파이프 크기 | NPS 1/2" - 6"(21.34mm - 168.3mm) |
| 파이프 벽 두께 | Sch10 - Sch80(2.11mm - 12.7mm) |
| 파이프 길이 | 최대 30m(98피트) |
재료
| 요소 | 사용 가능한 자료 |
|---|---|
| 니켈 및 니켈 구리 | 니켈 200(N02200), 모넬 400(N04400), K500(N05500) |
| 인코넬 | 600 (N06600), 601 (N06601), 602 (N06025), 617 (N06617), 625 (N06625), 690 (N06690), X750 (N07750) |
| 인콜로이 | 800 / 800H (N08810, N08811), 825 (N08825) |
| 하스텔로이 | C276 (N10276), C22 (N06022), C200 (N06200), B2 (N10665), B3 (N10675), G3 (N06985), G30 (N06030), G35 (N06035) |
| 기타 내식성 합금 | 합금 20(N08010), 합금 28(N08028), 합금 31(N08031) |
우리가 생산하는 사양
| 기준 | 범위 |
|---|---|
| ASTM/ASME B/SB163 | 이음매 없는 니켈 및 니켈 합금 콘덴서 및 열교환기 튜브 |
| ASTM/ASME B/SB165 | 니켈-구리 합금(UNS N04400) 이음매 없는 튜브 및 파이프 |
| ASTM/ASME B/SB167 | 니켈-크롬-철 합금 및 니켈-코발트-몰리브덴 합금 이음매 없는 파이프 및 튜브 |
| ASTM/ASME B/SB423 | 니켈-철-몰리브덴-구리 합금(N08825, N08221) 이음매 없는 파이프 및 튜브 |
| ASTM/ASME B/SB444 | 니켈-크롬-몰리브덴-콜럼븀 합금(N06625) 파이프 및 튜브 |
| ASTM/ASME B/SB407 | 니켈-철-크롬 합금 이음매 없는 파이프 및 튜브 |
| ASTM/ASME B/SB690 | 철-니켈-크롬-몰리브덴 합금(N08366, N08367) 이음매 없는 파이프 및 튜브 |
| ASTM/ASME B/SB622 | 이음매 없는 니켈 및 니켈-코발트 합금 파이프 및 튜브 |
| API 5CRA / ISO 13680 | 케이싱, 튜빙 및 커플링 스톡용 내식성 합금 심리스 튜브 |
그것이 만들어지는 방법

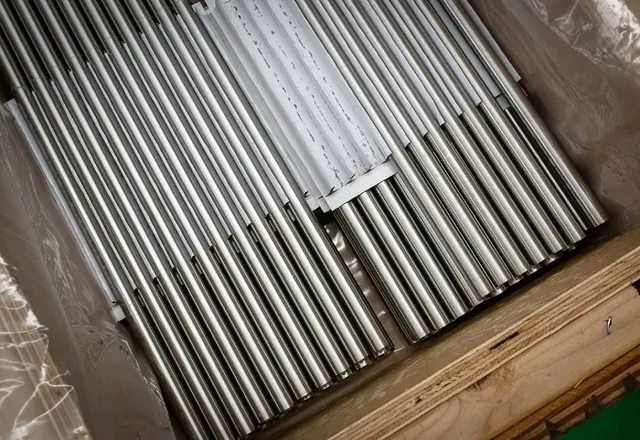

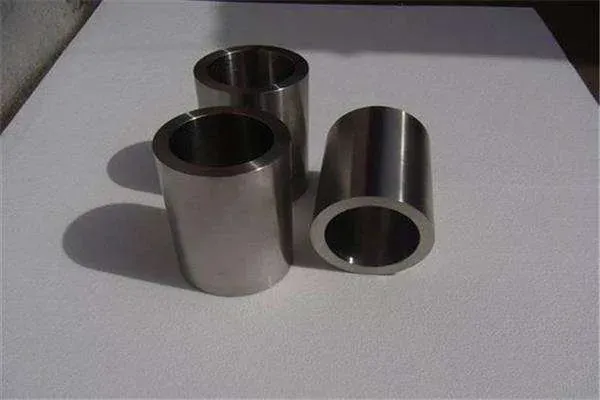

작업 현장의 니켈/니켈 합금 튜브
검사 및 인증
모든 튜브는 자체 장비에서 수행되는 인장, 평탄화, 플레어링, 경도 및 화학적 분석을 통해 와전류 및 정수압 테스트를 통과합니다. 핀 피치, 핀 높이 및 핀 길이는 그 자체로 치수 항목으로 확인됩니다.
회사는 ISO 9001:2015, CE 인증서, 압력 파이프 생산 라이센스를 보유하고 있습니다.
변경할 수 있는 사항
- 위 범위 내의 기본 튜브 재질 및 벽 두께
- 번들 설계에 따른 핀 재질, 핀 피치 및 핀 높이
- 튜브시트 조인트의 핀 길이 및 맨끝 길이
- 대상 시장에 대한 표시, 포장 및 인증 범위
대안과 비교
니켈 합금은 스테인리스나 듀플렉스보다 미터당 비용이 몇 배 더 높기 때문에 서비스 데이터에서 대안이 없는 곳(산 감소, 고온 크리프, 불화수소 또는 고속 해수 감소)에 지정됩니다. 염화물 분해 단독의 경우 일반적으로 이중 구조가 경제적인 해답입니다.
이용안내
- 전체 스트림 조성, 온도 및 속도를 전송합니다. 니켈 등급 선택은 일반적인 부식 등급이 아닌 매체에 따라 결정됩니다.
- 테스트 및 열처리 요구 사항이 다르기 때문에 사양 이름을 지정합니다(예: B622에 대해 B163).
- 오일 및 가스 관형의 경우 문의 시 API 5CRA / ISO 13680 요구 사항을 명시하십시오.
니켈 / 니켈 합금 튜브 FAQ
어떤 니켈 합금 등급을 공급합니까?
니켈 200, Monel 400 및 K500, Inconel 600, 601, 602, 617, 625, 690 및 X750, Incoloy 800, 800H 및 825, Hastelloy C276, C22, C200, B2, B3, G3, G30 및 G35, 합금 20, 28, 31.
API 5CRA에 공급하시나요?
예, 케이싱, 튜빙 및 커플링 스톡용 내식성 합금 이음매 없는 튜브는 API 5CRA / ISO 13680에 따라 생산됩니다.
어떤 사이즈를 이용할 수 있나요?
튜브 외경 12 mm ~ 76.2 mm, 파이프 NPS 1/2" ~ 6", 튜브 길이 최대 32 m.
니켈 합금 튜브에 핀을 장착할 수 있나요?
예. 니켈 및 니켈 합금 기본 튜브는 기계적 핀 라인과 용접 핀 라인 모두에 핀이 부착되어 있습니다.
종종 비교됨
이중 스테인레스 스틸 튜브
ASTM A789 및 A790을 준수하는 이중 및 슈퍼 이중 이음매 없는 튜브 및 파이프
튜브 외부 직경: 1/2" - 3"(12mm - 76.2mm) · 튜브 벽 두께: 0.02" - 0.5"(0.5mm - 12.0mm)
스테인레스 스틸 튜브
ASTM A213, A269 및 A312를 준수하는 오스테나이트 및 슈퍼 오스테나이트 이음매 없는 튜브 및 파이프
튜브 외부 직경: 1/2" - 3"(12mm - 76.2mm) · 튜브 벽 두께: 0.02" - 0.5"(0.5mm - 12.0mm)
"G" 내장형 핀 튜브
영구적인 금속 간 접촉을 위해 튜브 벽의 가공된 홈에 감겨진 핀 스트립
기본 튜브 직경: 16mm - 80mm · 기본 튜브 벽 두께: 1.65mm - 4.0mm이 튜브를 사용하는 산업
관련 독서
도면에서 니켈/니켈 합금 튜브 인용
기본 튜브 크기, 벽 두께, 핀 형상, 재질 및 길이를 보냅니다. 카탈로그 페이지가 아닌 도면에 대한 견적을 받습니다.
[email protected] · 전화 0086 512 58392615 · 월요일~토요일, 08:30 - 17:30 중국 표준시(GMT+8)
