스터드 핀 튜브란?

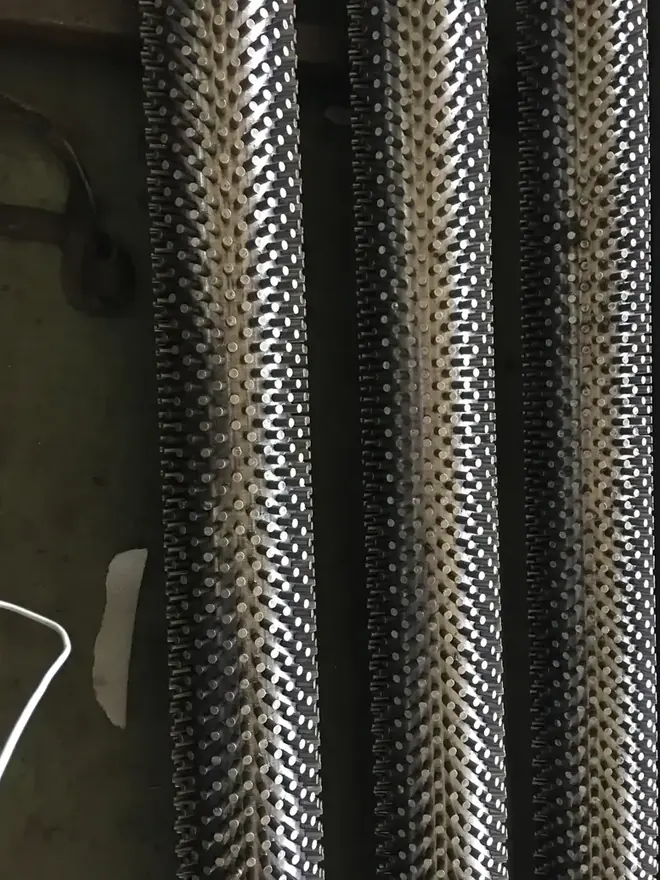

스터드 핀 튜브에는 연속 핀 대신 튜브 표면에 개별적으로 용접된 짧은 원통형 스터드 열이 있습니다.
가스는 스터드 사이를 모든 방향으로 통과하므로 슬래그나 무거운 재가 연결되는 연속적인 표면이 없습니다. 이는 스터드 튜브가 용광로 복사 및 차폐 부분에서 살아남는 이유입니다.
기본 튜브는 38mm에서 273mm까지 벽 두께가 10.0mm까지이며 프로세스 히터 튜브와 더 작은 대류 요소를 포함합니다.
엔지니어가 이를 지정하는 이유
슬래그를 연결하는 데 필요한 것은 없습니다.
개별 스터드는 모든 방향에 틈을 남겨 은행을 가리는 대신 예금이 떨어져 나가게 합니다.
각 스터드는 개별적으로 용접되었습니다.
손상된 스터드는 부분적으로 수리하는 것이지 폐기된 튜브를 수리하는 것은 아닙니다.
적용되는 무거운 튜브 크기
38mm ~ 273mm 외경과 3.5mm ~ 10.0mm 벽이 용광로 압력 부품에 적합합니다.
임무에 맞게 조정된 스터드 형상
스터드 직경 6.0mm ~ 12.7mm 및 높이 10.0mm ~ 30.0mm가 추가된 표면을 설정합니다.
사용되는 곳
- 용광로
- 화학 산업
- 석유화학산업
- 발전소
이 튜브를 구입하기 위해 우리를 찾아오는 구매자
연소식 히터 및 용광로 빌더
슬래깅 연료가 있는 복사 및 쉴드 섹션.
정유소 유지보수 계약업체
처리 일정에 따라 히터 튜브를 교체합니다.
발전소 보일러 엔지니어
재 오염으로 인해 연속 핀이 손상되는 구역.
그것이 없으면 무슨 문제가 생길까?
연속 핀을 가로지르는 슬래그 브리징
개별 스터드는 침전물이 쌓일 수 있는 연속 표면을 형성하지 않습니다.
핀 손상으로 인해 튜브 전체가 폐기됨
스터드는 한번에 하나씩 용접되므로 국부적인 손상은 국부적으로 수리됩니다.
확장된 표면이 필요한 대형 히터 튜브
스터드 용접은 핀 와인딩이 아닌 최대 273mm의 튜브에서 작동합니다.
스터드 핀 튜브 치수
이는 당사의 생산 라인이 운영하는 범위입니다. 그 밖의 크기는 가정이 아닌 사례별로 인용됩니다.
| 목 | 사양 |
|---|---|
| 기본 튜브 직경 | 38mm - 273mm |
| 기본 튜브 벽 두께 | 3.5mm - 10.0mm |
| 스터드 직경 | 6.0mm - 12.7mm |
| 스터드 피치 | 8.0mm - 30.0mm |
| 스터드 높이 | 10.0mm - 30.0mm |
재료
| 요소 | 사용 가능한 자료 |
|---|---|
| 베이스 튜브 | 스테인레스 스틸, 탄소강, 합금강, 니켈 |
| 스터드 | 탄소강, 스테인레스 강, 합금강 |
그것이 만들어지는 방법

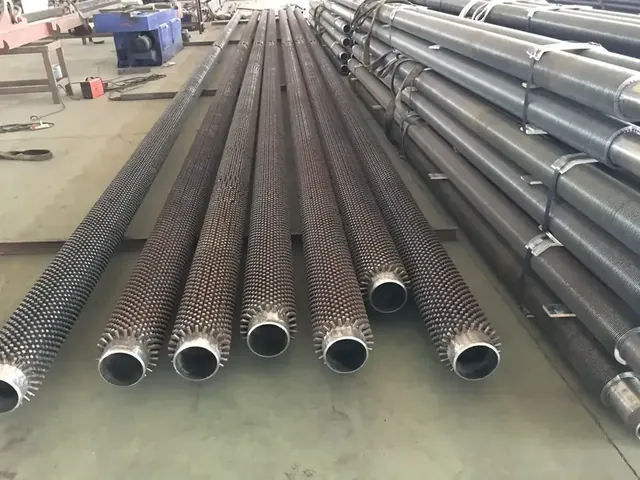

작업 현장의 스터드 핀 튜브
검사 및 인증
모든 튜브는 자체 장비에서 수행되는 인장, 평탄화, 플레어링, 경도 및 화학적 분석을 통해 와전류 및 정수압 테스트를 통과합니다. 핀 피치, 핀 높이 및 핀 길이는 그 자체로 치수 항목으로 확인됩니다.
회사는 ISO 9001:2015, CE 인증서, 압력 파이프 생산 라이센스를 보유하고 있습니다.
변경할 수 있는 사항
- 위 범위 내의 기본 튜브 재질 및 벽 두께
- 번들 설계에 따른 핀 재질, 핀 피치 및 핀 높이
- 튜브시트 조인트의 핀 길이 및 맨끝 길이
- 대상 시장에 대한 표시, 포장 및 인증 범위
대안과 비교
스터드 튜브는 이 현장의 모든 유형에 대해 미터당 표면적을 가장 적게 추가하며 이것이 요점입니다. 스터드 튜브는 H 유형 및 나선형 뱅크가 막혀 있는 곳에서도 계속 작동합니다. 슬래깅용 스터드, 재를 함유한 이코노마이저용 H형, 청정 연도 가스용 나선형을 선택하십시오.
이용안내
- 연료 유형 및 재 특성을 지정하십시오. 듀티가 아닌 슬래깅 동작이 스터드 튜브를 선택하는 것입니다.
- 피치와 함께 원주당 스터드 행을 지정합니다. 추가된 표면을 계산하려면 둘 다 필요합니다.
- 퍼니스 튜브의 경우 생산을 시작하기 전에 기본 튜브 재료 인증 요구 사항을 확인하십시오.
스터드 핀 튜브 FAQ
연속 핀 대신 스터드를 사용하는 이유는 무엇입니까?
가스가 스터드 사이를 모든 방향으로 통과하기 때문에 슬래그와 무거운 재가 연속된 표면을 가로질러 연결되어 제방을 가리지 못합니다.
어떤 스터드 크기를 용접합니까?
스터드 직경 6.0mm ~ 12.7mm, 스터드 높이 10.0mm ~ 30.0mm, 스터드 피치 8.0mm ~ 30.0mm.
꽂을 수 있는 가장 큰 튜브는 무엇입니까?
외경 273mm, 벽 두께 최대 10.0mm.
손상된 스터드를 현장에서 수리할 수 있나요?
스터드가 개별적으로 용접되어 있어 튜브 교체 없이 국부적인 수리가 가능합니다.
종종 비교됨
H/HH 핀 튜브
분할된 사각형 핀이 쌍으로 용접되어 튜브를 따라 직선형 재 레인이 남습니다.
기본 튜브 직경: 25mm - 73mm · 기본 튜브 벽 두께: 3.0mm - 6.0mm
나선형 핀 튜브
보일러, 이코노마이저 및 연도 가스 작업을 위한 연속 용접 나선형 핀
기본 튜브 직경: 15mm - 70mm · 기본 튜브 벽 두께: 2.0mm - 15.0mm
종방향 핀 튜브
점성 유체 및 저속 가스용으로 튜브 축을 따라 용접된 직선형 핀
기본 튜브 직경: 12mm - 273mm · 기본 튜브 벽 두께: 2.11mm - 25.4mm이 튜브를 사용하는 산업
