이중 스테인레스 스틸 튜브 란 무엇입니까?
듀플렉스 스테인리스는 오스테나이트와 페라이트를 거의 같은 비율로 결합하여 316L의 항복 강도를 약 두 배로 늘리는 동시에 염화물 응력 부식 균열에 대한 저항성을 높입니다.
열 교환기 설계자의 경우 일반적으로 동일한 압력을 전달하는 더 얇은 벽과 기수 또는 염화물 함유 냉각수를 견디는 튜브를 의미합니다.
등급은 린 듀플렉스 S32101 및 S32304부터 슈퍼 듀플렉스 S32750 및 S32760 및 하이퍼 듀플렉스 S32707까지 다양합니다.
엔지니어가 이를 지정하는 이유
염화물 응력 내식성
이중 구조는 염화물 서비스에서 304 및 316L을 제한하는 균열 메커니즘에 저항합니다.
오스테나이트계 등급보다 강도가 더 높습니다.
설계 응력으로 인해 동일한 압력에 대해 벽이 더 얇아지고 열 전달도 향상됩니다.
PREN 범위의 등급
S32101 및 S32304를 통해 S32205를 거쳐 슈퍼 듀플렉스 S32750 및 S32760 및 하이퍼 듀플렉스 S32707로 린합니다.
대형 파이프 크기
튜브 번들과 동일한 플랜트에 공급되는 공정 라인을 위해 NPS 10"(273.05mm)에 파이프를 연결합니다.
사용되는 곳
- 히터
- 열교환기
- 콘덴서
- 수단
- 공정 파이프 라인
이 튜브를 구입하기 위해 우리를 찾아오는 구매자
바닷물 및 기수 냉각식 플랜트
염화물 균열이 설계 위험이 있는 콘덴서 및 냉각기.
담수화 계약업체
표준적인 오스테나이트계 튜브를 능가하는 임무.
화학 플랜트 EPC
내식성과 강도가 모두 필요한 라인입니다.
그것이 없으면 무슨 문제가 생길까?
316L의 염화물 응력 부식 균열
이중 등급은 따뜻한 염화물 서비스에서 오스테나이트계 튜브가 깨지는 메커니즘에 저항합니다.
부식이 아닌 강도에 따른 벽 두께
이중 항복 강도로 인해 벽이 무너지고 열 전달이 증가합니다.
공격적인 냉각수에 구멍이 뚫림
슈퍼 듀플렉스 S32750 및 S32760은 더 높은 크롬, 몰리브덴 및 질소를 통해 피팅 저항을 높입니다.
듀플렉스 스테인레스 스틸 튜브 치수
이는 당사의 생산 라인이 운영하는 범위입니다. 그 밖의 크기는 가정이 아닌 사례별로 인용됩니다.
| 목 | 사양 |
|---|---|
| 튜브 외경 | 1/2" - 3"(12mm - 76.2mm) |
| 튜브 벽 두께 | 0.02" - 0.5"(0.5mm - 12.0mm) |
| 튜브 길이 | 최대 32m(105피트) |
| 파이프 크기 | NPS 1/2" - 10"(21.34mm - 273.05mm) |
| 파이프 벽 두께 | Sch10 - Sch80(2.11mm - 12.7mm) |
| 파이프 길이 | 최대 30m(98피트) |
재료
| 요소 | 사용 가능한 자료 |
|---|---|
| 린 듀플렉스 | UNS S32101, UNS S32304 (1.4362) |
| 스탠다드 듀플렉스 | UNS S31803 및 UNS S32205(1.4462) |
| 슈퍼 듀플렉스 | UNS S32750(1.4410), UNS S32760(1.4501), UNS S32550(1.4507), UNS S31260 |
| 하이퍼 듀플렉스 | UNS S32707 |
우리가 생산하는 사양
| 기준 | 범위 |
|---|---|
| ASTM/ASME A/SA789 | 일반 서비스용 심리스 용접 페라이트/오스테나이트 스테인리스강 튜빙 |
| ASTM/ASME A/SA790 | 이음매 없는 용접 페라이트/오스테나이트 스테인레스 스틸 파이프 |
그것이 만들어지는 방법

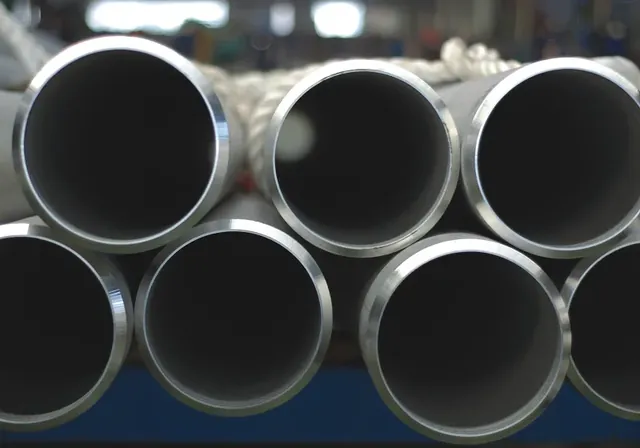

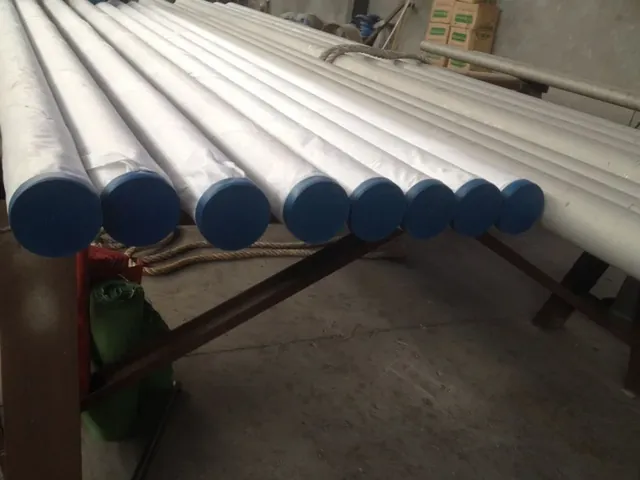

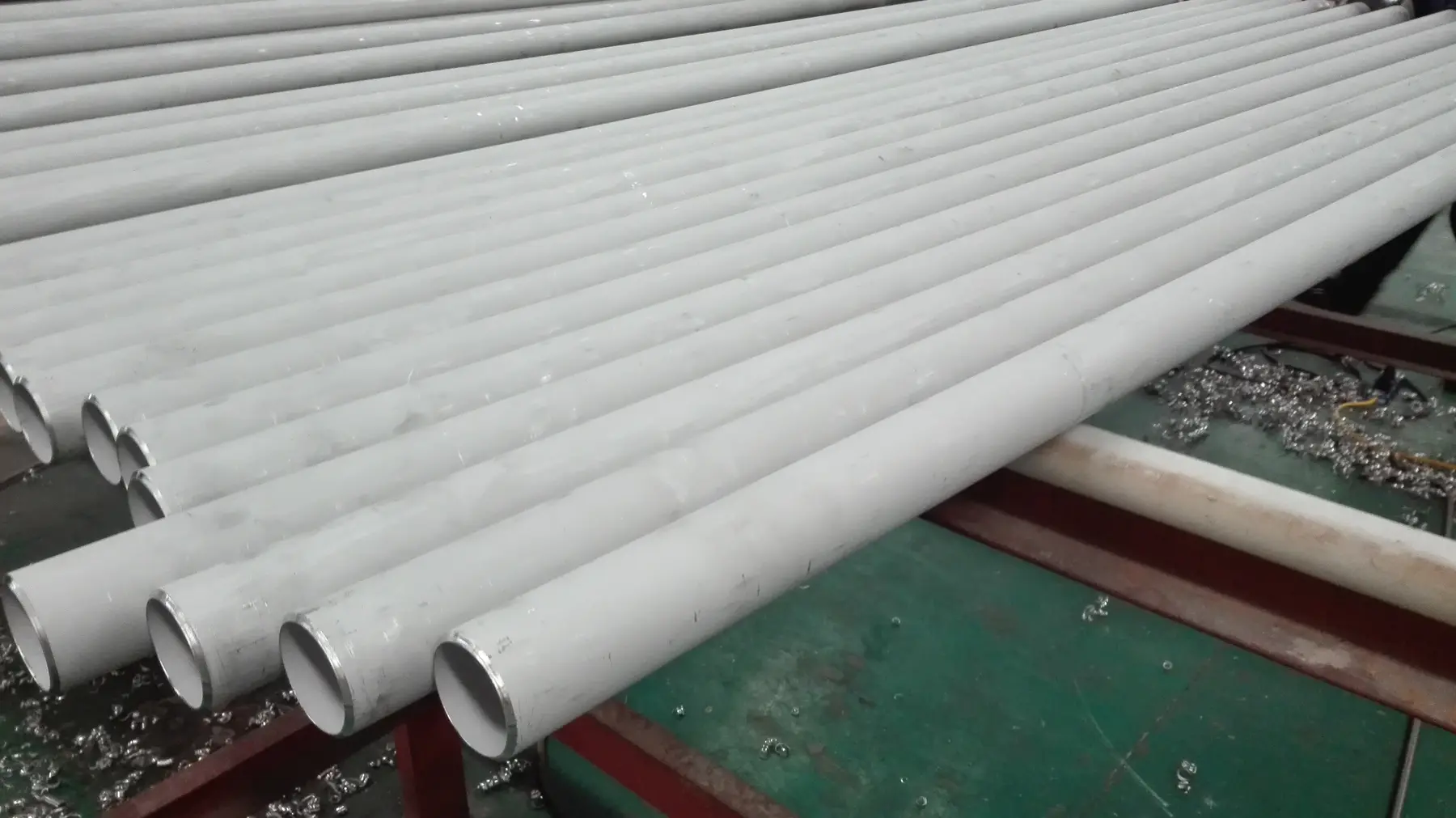

작업 현장의 이중 스테인레스 스틸 튜브
검사 및 인증
모든 튜브는 자체 장비에서 수행되는 인장, 평탄화, 플레어링, 경도 및 화학적 분석을 통해 와전류 및 정수압 테스트를 통과합니다. 핀 피치, 핀 높이 및 핀 길이는 그 자체로 치수 항목으로 확인됩니다.
회사는 ISO 9001:2015, CE 인증서, 압력 파이프 생산 라이센스를 보유하고 있습니다.
변경할 수 있는 사항
- 위 범위 내의 기본 튜브 재질 및 벽 두께
- 번들 설계에 따른 핀 재질, 핀 피치 및 핀 높이
- 튜브시트 조인트의 핀 길이 및 맨끝 길이
- 대상 시장에 대한 표시, 포장 및 인증 범위
대안과 비교
오스테나이트 316L에 비해 듀플렉스는 비슷한 킬로그램당 비용으로 약 2배의 항복 강도와 훨씬 더 나은 염화물 균열 저항성을 제공합니다. 니켈 합금에 비해 듀플렉스는 훨씬 저렴하지만 산성 서비스를 줄이고 니켈 등급이 대신하는 고온에서 제한됩니다.
이용안내
- 염화물 함량과 작동 온도를 지정하십시오. 둘 다 린, 표준 및 슈퍼 듀플렉스 중에서 선택하는 데 필요합니다.
- 듀플렉스는 제조 시 제어된 열 입력이 필요합니다. 벽 두께를 확정하기 전에 용접 절차를 확인하십시오.
- 귀하의 사양에 필요한 경우 입계 부식 및 페라이트 함량 테스트를 주문과 함께 요청하십시오.
이중 스테인레스 스틸 튜브 FAQ
어떤 이중 등급을 공급합니까?
S32101, S32304, S31803, S32205, S32550, S31260, S32750, S32760 및 S32707.
어떤 기준이 적용되나요?
튜빙의 경우 ASTM/ASME A/SA789, 파이프의 경우 A/SA790입니다.
귀하가 만드는 가장 큰 이중 파이프 크기는 얼마입니까?
NPS 10"은 외부 직경이 273.05mm입니다.
해수냉각에는 듀플렉스가 316L보다 나은가요?
염화물 응력 부식 균열 저항 및 강도에 대해서는 그렇습니다. 등급 선택은 여전히 염화물 수준, 온도 및 속도에 따라 달라집니다.
종종 비교됨
스테인레스 스틸 튜브
ASTM A213, A269 및 A312를 준수하는 오스테나이트 및 슈퍼 오스테나이트 이음매 없는 튜브 및 파이프
튜브 외부 직경: 1/2" - 3"(12mm - 76.2mm) · 튜브 벽 두께: 0.02" - 0.5"(0.5mm - 12.0mm)
니켈 / 니켈 합금 튜브
가장 강한 부식 내구성을 위한 Monel, Inconel, Incoloy 및 Hastelloy 등급 심리스 튜브
튜브 외부 직경: 1/2" - 3"(12mm - 76.2mm) · 튜브 벽 두께: 0.02" - 0.5"(0.5mm - 12.0mm)
튜브시트
최대 직경 5000mm, 두께 750mm의 드릴링된 튜브 플레이트
최대 외경: 5000mm · 최대 두께: 750mm이 튜브를 사용하는 산업
