기계식 핀 튜브 제품군
기계적으로 접착된 핀은 용접 없이 부착됩니다. 즉, 홈에 감거나 장력을 가해 감거나 슬리브에서 베이스 튜브 위로 돌출시킵니다.
"G" 내장형 핀 튜브
영구적인 금속 간 접촉을 위해 튜브 벽의 가공된 홈에 감겨진 핀 스트립
기본 튜브 직경: 16mm - 80mm · 기본 튜브 벽 두께: 1.65mm - 4.0mm

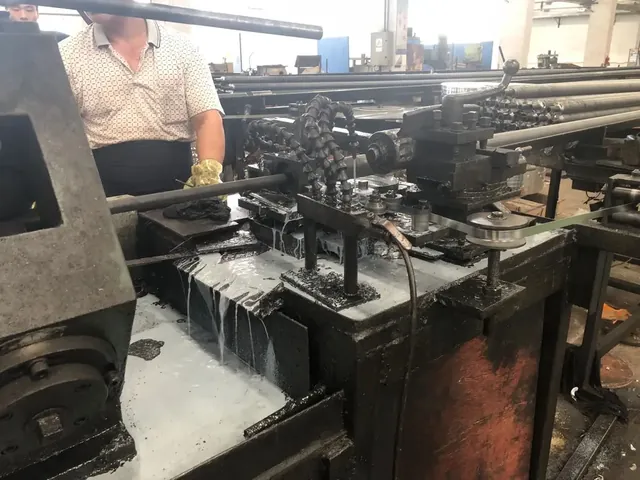

L/LL/KL 핀 튜브
세 가지 풋프린트 스타일의 장력 감김 풋 핀, 공냉식 열교환기의 표준 선택
기본 튜브 직경: 19mm - 51mm · 기본 튜브 벽 두께: 1.65mm - 3.0mm

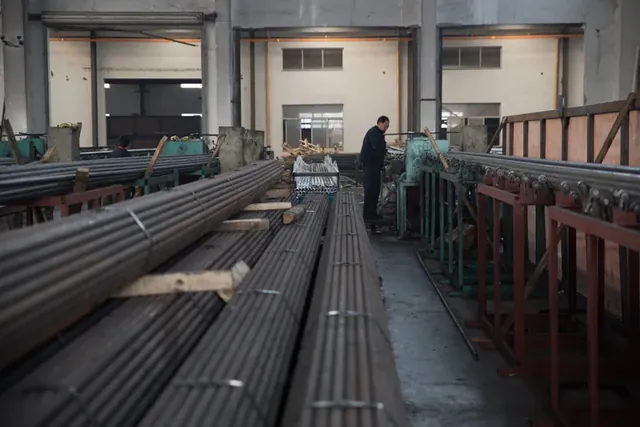

압출 핀 튜브
외부 슬리브에서 돌출된 핀이 있는 바이메탈 튜브로 핀과 튜브 간 벽이 매끄럽게 연결됩니다.
기본 튜브 직경: 10mm - 51mm · 기본 튜브 벽 두께: 1.65mm - 3.0mm
로우 핀 튜브
쉘 및 튜브 교환기용 튜브 벽 자체에서 롤링되는 일체형 로우 핀
기본 튜브 직경: 12.7mm - 31.8mm · 기본 튜브 벽 두께: 1.65mm - 3.0mm이 가족의 목적
공랭식 번들은 핀이 느슨해지거나, 바닥 부분이 부식되거나, 막히면 성능이 저하됩니다. 내장형, 상처형, 압출형 또는 일체형 결합 중 어떤 결합을 선택하느냐에 따라 세 가지 실패 중 어떤 것을 피할 것인지가 결정됩니다.
따라서 핀과 튜브가 서로 다른 금속이 되므로 알루미늄 핀은 열을 전달할 수 있고 스테인리스 또는 티타늄 튜브는 부식성 공정 유체를 전달할 수 있습니다.
공냉식 열 교환기, 응축기 및 냉동 번들을 구성하는 제품군입니다.
기계식 핀 튜브의 핵심 강점
하나의 워크샵에서 4가지 채권 유형
내장형, 장력 감김형, 압출형 및 일체형 로우 핀이 모두 사내에서 실행되므로 공급업체가 보유하고 있는 것이 아닌 엔지니어링 기반에서 본드가 선택됩니다.
디자인에 따른 이종 금속
스테인리스, 탄소, 합금, 티타늄, 니켈 또는 구리 베이스 튜브의 알루미늄 또는 구리 핀.
10mm에서 80mm까지의 베이스 튜브
동일한 생산 라인에서 나온 컴팩트한 쿨러 번들과 무거운 프로세스 튜브.
10대의 압출기 및 6개의 G/L 라인
단순한 샘플 길이가 아닌 시리즈 번들 주문을 위한 용량입니다.
적합
- 공냉식 열교환기 제작업체
- 냉동 및 HVAC OEM
- 담수화 및 비료 플랜트 계약업체
- 발전소 유지관리팀

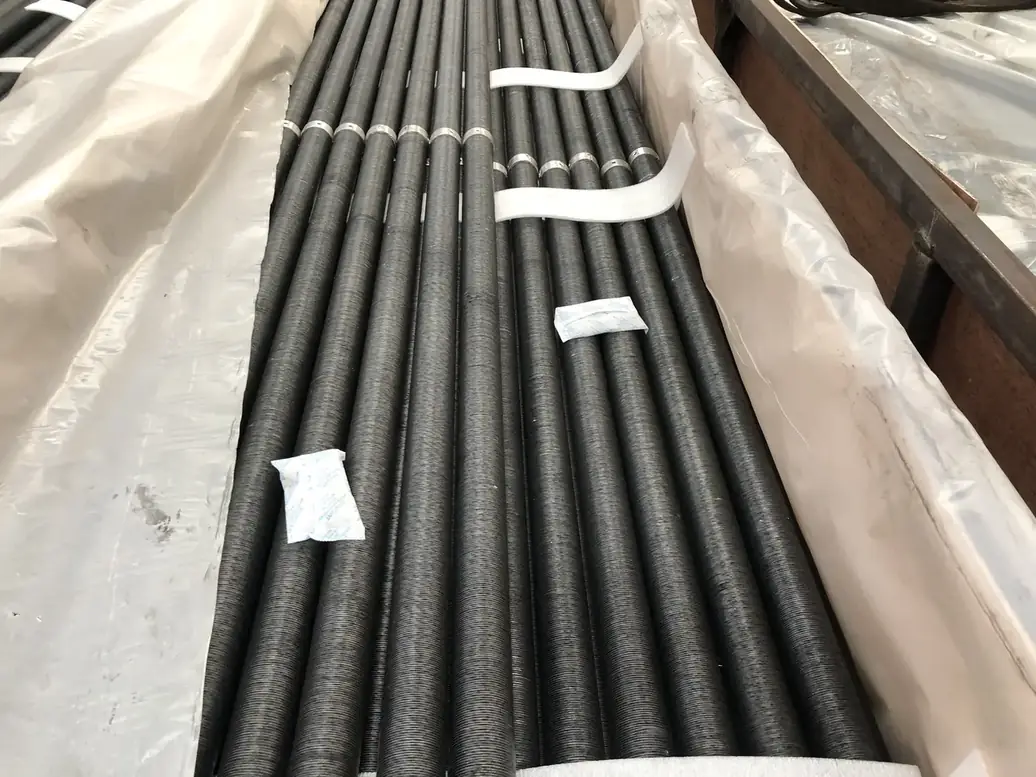

생산 중인 기계식 핀 튜브
기계식 핀 튜브 질문
어떤 기계식 핀 유형이 가장 뜨겁습니까?
G 유형이 내장되어 있습니다. 핀이 권선 장력만으로 고정되는 것이 아니라 모재가 롤백된 상태로 기계 가공된 홈에 안착되기 때문입니다.
핀이 튜브와 다른 금속일 수 있나요?
예. 알루미늄 또는 구리 핀 스트립은 스테인리스, 탄소, 합금, 티타늄, 니켈 또는 구리 베이스 튜브에 적용됩니다.
이 제품군에서 가장 큰 기본 튜브는 무엇입니까?
G형 내장형 핀 튜브의 외부 직경은 80mm입니다.
베이스 튜브를 대기로부터 보호하는 유형은 무엇입니까?
압출된 핀 튜브: 알루미늄 슬리브가 전체 핀 길이를 따라 기본 튜브를 덮기 때문입니다. LL 유형은 또한 겹치는 핀 피트로 튜브를 피복합니다.
귀하의 도면에 대한 기계식 핀 튜브 견적
기본 튜브 크기, 핀 형상, 재료 및 수량을 보내십시오. 해당 범위의 다른 제품이 더 잘 맞는 경우 그렇게 말할 것입니다.
