스테인레스 스틸 튜브란?
이는 보일러, 과열기, 열 교환기, 응축기 및 급수 가열기에 들어가는 이음매 없는 튜브이며, 번들에 확장된 표면이 필요할 때 사용하는 것과 동일한 튜브입니다.
등급은 일반 304부터 안정화된 321 및 347H, 염화물 서비스용 슈퍼 오스테나이트계 904L, S31254 및 N08367까지 다양합니다.
당사의 심리스 튜브 작업장은 25대의 압연 및 냉간 인발 기계를 운영하므로 재고가 있는 크기가 아닌 교환기에 필요한 크기로 튜브가 그려집니다.
엔지니어가 이를 지정하는 이유
튜브부터 핀 번들까지 단일 공급업체
동일한 공장에서 베어 튜브를 공급하고, 필요한 경우 핀 버전도 공급합니다.
전체 오스테나이트 등급 범위
단일 주문으로 표준, 저탄소, 안정화, 고온 및 초오스테나이트 등급을 제공합니다.
길이가 길면 관절이 줄어듭니다.
튜브 길이는 32m, 파이프 길이는 30m로, 이는 번들이나 라인의 용접 횟수가 적음을 의미합니다.
크기에 맞게 냉간 인발
25대의 압연 및 냉간 인발 기계는 외경이 12mm ~ 76.2mm에 이릅니다.
사용되는 곳
- 보일러
- 히터
- 열교환기
- 콘덴서
- 급수 히터
- 수단
- 공정 파이프 라인
이 튜브를 구입하기 위해 우리를 찾아오는 구매자
열교환기 및 보일러 제작업체
ASME 및 ASTM 재료 요구 사항을 충족하는 튜브 번들입니다.
화학 및 석유화학 플랜트의 EPC 계약업체
부식 방지 공정 라인 및 계측기 튜빙.
담수화 및 화학 플랜트 운영자
316L 대신 904L, S31254 또는 N08367이 필요한 염화물 서비스입니다.
그것이 없으면 무슨 문제가 생길까?
피팅 및 염화물 응력 부식
동일한 주문에서 몰리브덴과 질소가 더 높은 슈퍼 오스테나이트 등급을 사용할 수 있습니다.
용접 열 영향 부위의 민감화
안정화 등급 321, 321H, 347 및 347H와 저탄소 등급 304L 및 316L이 표준 옵션으로 제공됩니다.
번들을 지탱하는 비표준 튜브 크기
냉간 인발이란 대체품이 아닌 재고 목록 밖의 크기가 생산되는 것을 의미합니다.
스테인레스 스틸 튜브 치수
이는 당사의 생산 라인이 운영하는 범위입니다. 그 밖의 크기는 가정이 아닌 사례별로 인용됩니다.
| 목 | 사양 |
|---|---|
| 튜브 외경 | 1/2" - 3"(12mm - 76.2mm) |
| 튜브 벽 두께 | 0.02" - 0.5"(0.5mm - 12.0mm) |
| 튜브 길이 | 최대 32m(105피트) |
| 파이프 크기 | NPS 1/2" - 6"(21.34mm - 168.3mm) |
| 파이프 벽 두께 | Sch10 - Sch80(2.11mm - 12.7mm) |
| 파이프 길이 | 최대 30m(98피트) |
재료
| 요소 | 사용 가능한 자료 |
|---|---|
| 표준 등급 | 303, 304, 304H, 304L, 304LN, 309S, 슈퍼 304, 310S, 310L, 310H, 314 |
| 몰리브덴 베어링 | 316, 316L, 316H, 316LN, 316N, 316Ti, 317, 317L, 317LMN |
| 안정된 | 321, 321H, 347, 347H, 347HFG |
| 슈퍼 오스테나이트계 | 904L, S31254, 253MA, N08367, N08926, S32654, S31277 |
우리가 생산하는 사양
| 기준 | 범위 |
|---|---|
| ASTM/ASME A/SA213 | 원활한 페라이트 및 오스테나이트 합금강 보일러, 과열기 및 열교환기 튜브 |
| ASTM/ASME A/SA269 | 일반 서비스용 심리스 용접 오스테나이트 스테인리스강 튜빙 |
| ASTM/ASME A/SA312 | 원활한 오스테나이트계 스테인레스 스틸 파이프 |
그것이 만들어지는 방법

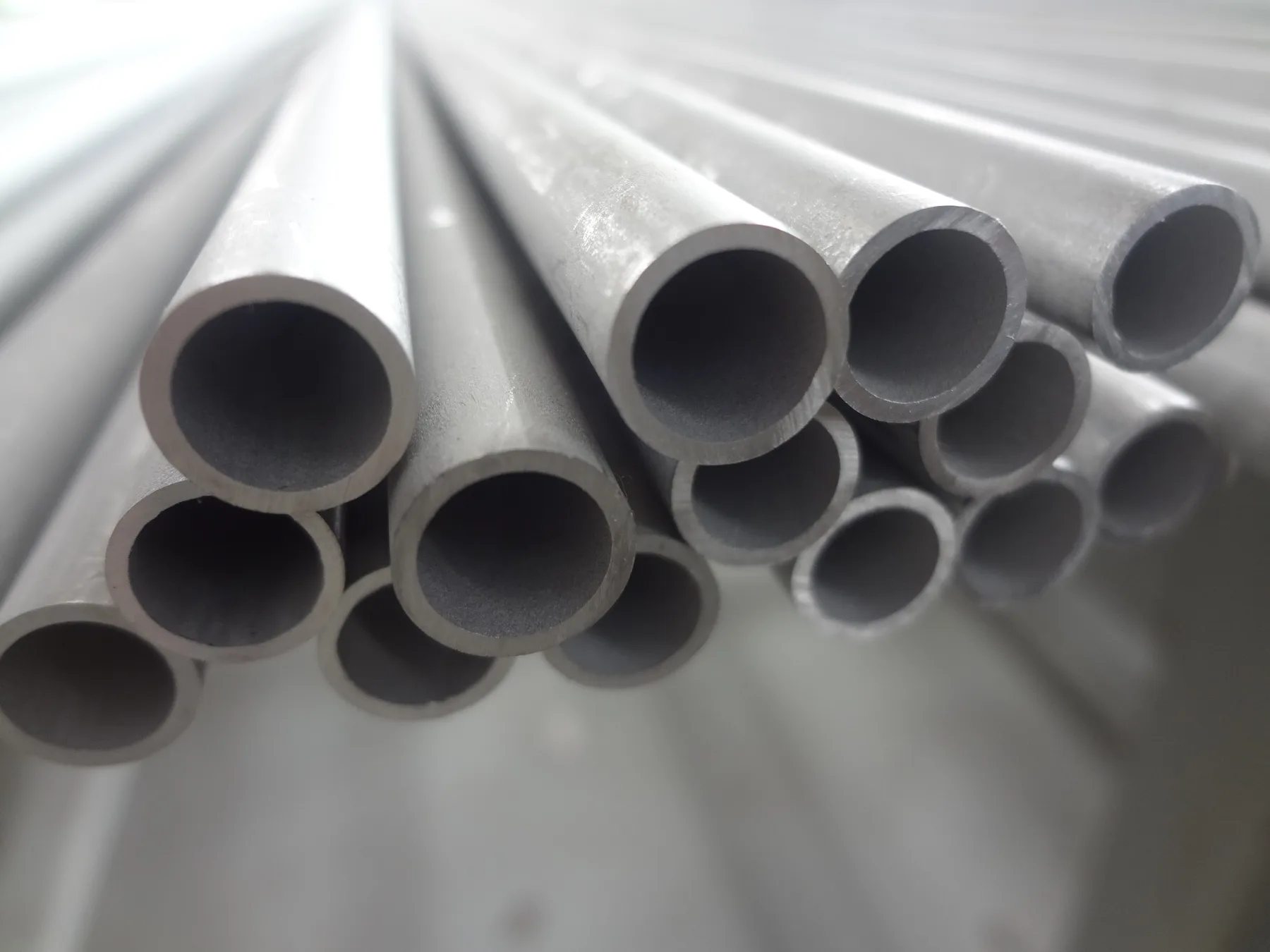

작업 현장의 스테인레스 스틸 튜브

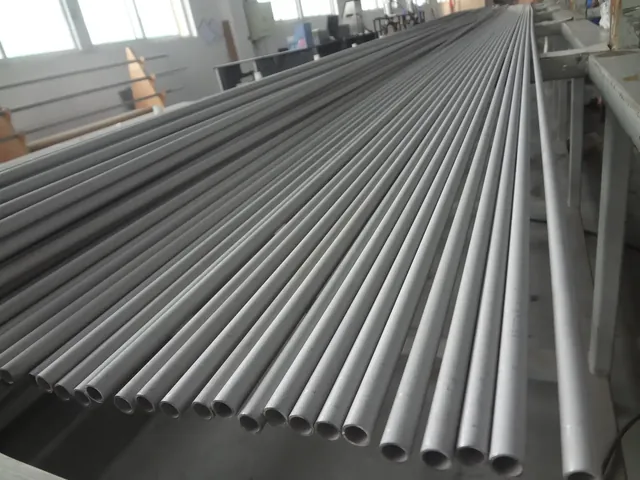

검사 및 인증
모든 튜브는 자체 장비에서 수행되는 인장, 평탄화, 플레어링, 경도 및 화학적 분석을 통해 와전류 및 정수압 테스트를 통과합니다. 핀 피치, 핀 높이 및 핀 길이는 그 자체로 치수 항목으로 확인됩니다.
회사는 ISO 9001:2015, CE 인증서, 압력 파이프 생산 라이센스를 보유하고 있습니다.
변경할 수 있는 사항
- 위 범위 내의 기본 튜브 재질 및 벽 두께
- 번들 설계에 따른 핀 재질, 핀 피치 및 핀 높이
- 튜브시트 조인트의 핀 길이 및 맨끝 길이
- 대상 시장에 대한 표시, 포장 및 인증 범위
대안과 비교
오스테나이트계 스테인리스는 열교환기 서비스에 기본적으로 선택됩니다. 염화물 응력 부식 균열과 강도가 모두 중요한 경우에는 이중으로 전환하고, 산, 고온 또는 고속으로 해수를 환원하는 서비스에서는 니켈 합금으로 전환합니다.
이용안내
- 사양에 따라 등급을 인용하세요. 316L~A213 및 316L~A312는 다르게 제작되고 테스트됩니다.
- 튜브에 나중에 핀이 부착될 것인지 여부를 명시하십시오. 핀 공정과 맨끝 길이는 함께 계획됩니다.
- 재료가 처음에 올바른 표준에 따라 테스트되도록 주문과 함께 필요한 테스트 인증서 유형을 제공하십시오.
스테인레스 스틸 튜브 FAQ
어떤 스테인레스 등급을 심리스 튜브로 공급합니까?
303, 304 및 316L부터 안정화된 321 및 347H, 904L, S31254, N08367 및 S32654까지 오스테나이트 및 슈퍼 오스테나이트 등급.
어떤 크기로 생산할 수 있나요?
외경 12mm~76.2mm, 벽 두께 0.5mm~12.0mm의 튜브, NPS 1/2"~6" 파이프.
어떤 길이를 사용할 수 있나요?
튜브는 최대 32m, 파이프는 최대 30m입니다.
어떤 기준에 따라 작업하시나요?
ASTM/ASME A/SA213, A/SA269 및 A/SA312.
