مروحة تجفيف الحبوب ذات التدفق القطري CRF من 650 مم إلى 800 مم
تصميم تدفق قطري حاصل على براءة اختراع يقلل من 40 إلى 50 دقيقة من عملية تجفيف 15 تي ويخفض الضوضاء من أكثر من 110 ديسيبل إلى 85 ديسيبل.
مروحة محورية ذات درجة حرارة عالية
نظرة عامة على المنتج

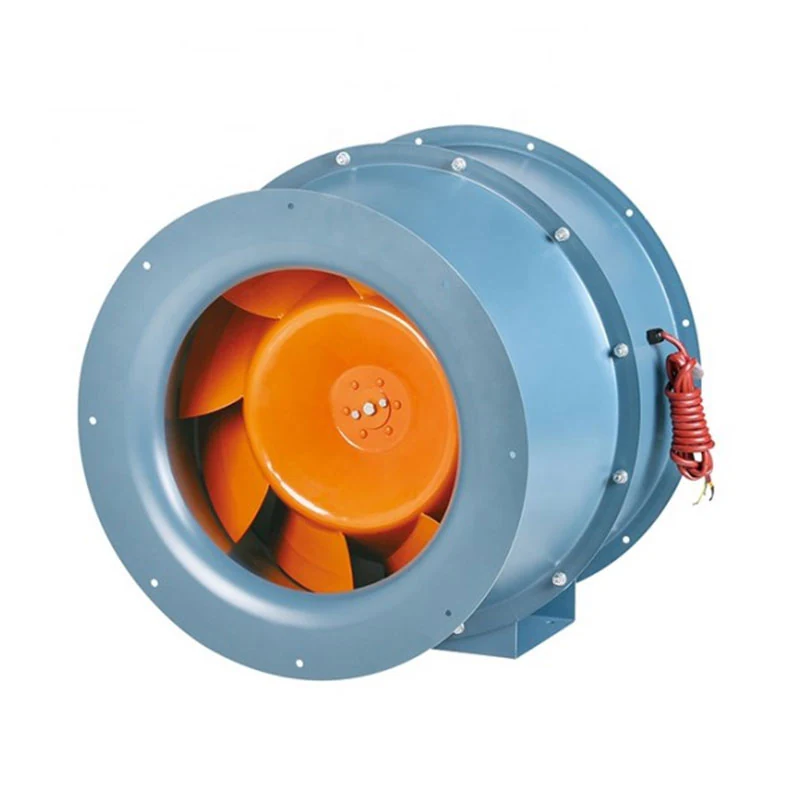

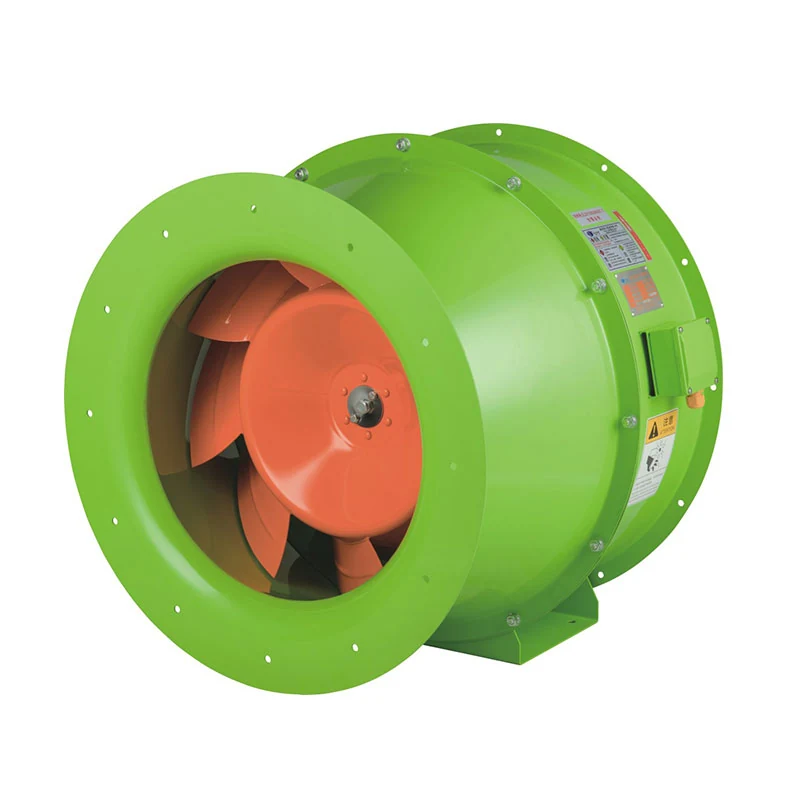

إن مروحة التدفق القطري CRF عبارة عن مروحة مقاومة لدرجة الحرارة العالية ذات تصميم مثالي، وتوفر كفاءة عالية، وضوضاء منخفضة، وأبعاد مدمجة وتركيب مريح. إنها تحمل براءة اختراع وطنية صينية لنموذج المنفعة، رقم ZL201320208067.5، مع طلب براءة اختراع.
البناء عبارة عن مبيت أسطواني بثلاث حواف، مع مخرج ومدخل يتبعان الهواء من خلال شبكة أنابيب متصلة. يستخدم مجمع الرياح الداخل شكلًا انسيابيًا يتقلص تدريجيًا ولوحة ممتصة للصوت. يحمل المخرج ريشة ما قبل الدوران، مما يوفر توزيعًا جيدًا لتدفق الهواء ومقاومة الضغط المستقرة. بسبب تصميم تسريع الزوال، يكون الضغط أعلى من المروحة المحورية وحجم الهواء أكبر من مروحة الطرد المركزي.
يتم استخدامه في تجفيف الحبوب وفي البيئات الزراعية والغذائية والصناعية والتعدينية الأخرى، وكذلك الفنادق والمطاعم والمتاحف وصالات الألعاب الرياضية والمباني الشاهقة للتهوية.
الفوائد الرئيسية
ما الذي يتغير هذا المنتج
1
تم توفير الوقت المُقاس لكل عملية تجفيف
ينهي المجفف 15 T المزود بمروحة التدفق القطري أسرع بـ 40 إلى 50 دقيقة من نفس المجفف المزود بمروحة طرد مركزي تقليدية. إن تركيب 30 طنًا مع مجففين يوفر من 100 إلى 120 دقيقة، وهو الوقود الذي لا يشتريه المزارع.
2
الضوضاء داخل نطاق مقبول
تم اختبار مروحة الطرد المركزي التقليدية المستخدمة فوق 110 ديسيبل. تقع وحدة التدفق القطري المحسنة ضمن نطاق القبول الطبيعي البالغ 85 ديسيبل، وذلك بسبب المكره الفريد وشاشة امتصاص الصوت.
3
نقطة العمل الصحيحة لمجفف الحبوب
توفر مروحة الطرد المركزي الكثير من الضغط وتفقد الكفاءة من خلال فقدان الحرارة الزائد. لقد وصل حجم الهواء والضغط الأمثل للمروحة القطرية إلى الحد الأقصى لكفاءة التجفيف للمجفف بدلاً من ذلك.
4
أرخص للتخزين والشحن والتركيب
الوزن الخفيف، الحجم الصغير والشكل المدمج يقلل من تكلفة النقل ومساحة التخزين، ويمكن لعاملين أو ثلاثة إكمال التثبيت.
المشاكل التي يحلها
المواقف التي تقود الناس إلى هنا
1
يستغرق التجفيف وقتًا طويلاً ويحرق الكثير من الوقود
يعمل ضغط الهواء الزائد الناتج عن مروحة الطرد المركزي على حمل الحرارة بعيدًا وليس داخل الحبوب. إن مطابقة نقطة التشغيل مع المجفف هو ما يستعيد الوقت والوقود.
2
ساحة التجفيف عالية بشكل لا يطاق
يعد الصوت الذي يزيد عن 110 ديسيبل مشكلة تتعلق بحماية السمع بالإضافة إلى مشكلة الجيران. أقل من 85 ديسيبل هي بيئة عمل.
3
التثبيت يربط الطاقم والرافعة
تركيب بسيط ومريح يتم إنجازه بواسطة عاملين أو ثلاثة، لأن الوحدة خفيفة ومدمجة.
4
يبدو المجفف زراعيًا بجانب المنافسة
يعمل تصميم المظهر الفريد على رفع درجة المجفف بمجرد مطابقته، وهو أمر مهم لمصنعي المعدات الذين يشترون هذه المراوح بالدفعة.
الميزات التقنية
كيف تم بناؤه
1
تصميم التدفق القطري لتسارع ميريديان
الضغط أعلى من المروحة المحورية، وحجم الهواء أكبر من مروحة الطرد المركزي، وهذا هو السبب الرئيسي وراء وجود التنسيق.
2
ريشة ما قبل الدوران في المخرج
يوفر توزيعًا جيدًا لتدفق الهواء ومقاومة مستقرة للضغط من خلال شبكة الأنابيب المتصلة.
3
مجمع مدخل مبسط مع لوحة امتصاص الصوت
شكل مدخل انسيابي يتقلص تدريجيًا ولوحة ممتصة للصوت، ومن هنا يأتي تقليل الضوضاء.
4
غلاف أسطواني بثلاث حواف
يتصل كل من المدخل والمخرج بشبكة الأنابيب، بحيث تسقط المروحة في مجرى مجرى الهواء بدلاً من الحاجة إلى بناء مكتمل حولها.
5

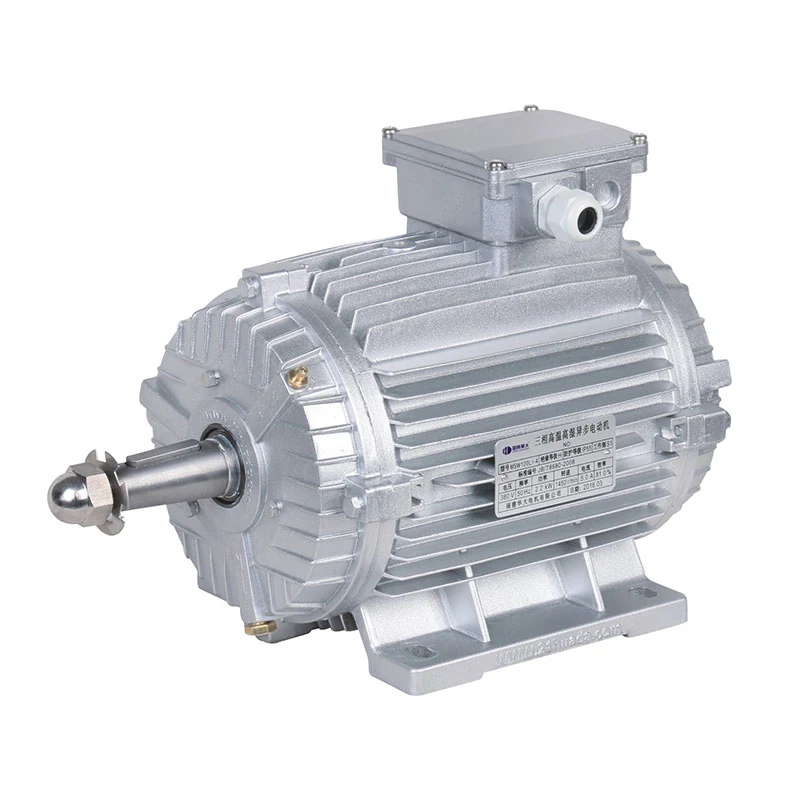

محرك ذو درجة حرارة عالية فئة H 180 C
نفس فلسفة المحرك المقاوم لدرجات الحرارة العالية المستخدمة عبر النطاق المحوري Diamond.
6
نموذج المنفعة الحاصل على براءة اختراع
براءة اختراع نموذج المنفعة الوطنية الصينية ZL201320208067.5، مع طلب الحصول على براءة اختراع.
المواصفات
ورقة البيانات
كل رقم أدناه يأتي من المواصفات الخاصة بنا. عندما تعتمد القيمة على القطر أو الواجب، يتم كتابتها على أنها TBC بدلاً من اختراعها، ويتم تأكيدها في ورقة المواصفات الصادرة مع عرض الأسعار الخاص بك.
| القطر | 650 ملم، 700 ملم، 750 ملم، 800 ملم |
|---|---|
| محرك | فئة H 180 C مقاومة لدرجات الحرارة العالية |
| نوع التدفق | تدفق قطري مع تصميم تسارع الزوال |
| مَنفَذ | ريشة ما قبل الدوران لتوزيع التدفق ومقاومة الضغط المستقرة |
| مدخل | مجمع انسيابي متقلص تدريجيًا مزود بلوحة ممتصة للصوت |
| السكن | أسطوانية بثلاثة حواف |
| الضوضاء في الاستخدام | ضمن نطاق القبول الطبيعي 85 ديسيبل |
| توفير الوقت، مجفف 15 طن | 40 إلى 50 دقيقة ضد مروحة الطرد المركزي التقليدية |
| توفير الوقت، 30 طنًا مع مجففين | 100 إلى 120 دقيقة |
| براءة اختراع | نموذج المنفعة الصيني ZL201320208067.5، تم تقديم براءة اختراع له |
| رمز النظام المنسق | 8414599099 |
| حجم الهواء والضغط الثابت | TBC لكل قطر، تأكيد عند الاقتباس |
| قوة المحرك | TBC لكل قطر، تأكيد عند الاقتباس |
مواد
- غلاف مروحة أسطواني بثلاث حواف
- المكره متطابق مع ملف تعريف التدفق القطري
- لوحة ممتصة للصوت في مجمع المدخل
- محرك ذو درجة حرارة عالية فئة H 180 C
ضبط الجودة
- اختبار تحمل الجهد الثابت على كل محرك
- التوازن الديناميكي للمكره قبل التجميع
- تم التحقق من الضوضاء وفقًا لنطاق قبول 85 ديسيبل المعلن
- التفتيش قبل الشحن عبر الدفعة
خيارات التخصيص
- تم اختيار القطر من 650 مم و700 مم و750 مم و800 مم ليتناسب مع المجفف
- حفر شفة لتناسب شبكة الأنابيب الحالية
- لون السكن على أوامر الإنتاج لمصنعي المجفف
- يتوافق جهد الإمداد والتردد مع شبكة الموقع
مقارنة
كيف يقارن
المقارنة التي تقرر هذا الشراء فعليًا هي مع مروحة الطرد المركزي المجهزة بالفعل لمعظم المجففات.
| ضد مروحة الطرد المركزي التقليدية | تدفع مروحة الطرد المركزي الكثير من الضغط لمجفف الحبوب وتفقد الكفاءة من خلال فقدان الحرارة الزائد. في مجفف 15 تي، تنتهي المروحة القطرية من العمل قبل 40 إلى 50 دقيقة وتعمل تحت 85 ديسيبل بدلاً من أكثر من 110 ديسيبل. |
|---|---|
| ضد مروحة محورية عادية | لا تستطيع المروحة المحورية تحمل الضغط الذي يحتاجه عمود الحبوب. يمنح تسارع خط الطول المروحة القطرية ضغطًا أعلى من المروحة المحورية مع الحفاظ على مستوى الصوت مرتفعًا. |
| ضد مروحة التجفيف المحورية GKF GKT | إن GKF GKT هو الاختيار الصحيح للأفران والقنوات وخطوط الطلاء. تم تصميم CRF لملف الضغط والحجم لمجفف الحبوب. |
| ضد المبالغة في حجم المروحة الموجودة | مروحة الطرد المركزي الأكبر حجمًا تجعل عدم تطابق الضغط أسوأ، وليس أفضل، وتضيف ضوضاء. الإصلاح هو نوع التدفق وليس الحجم. |
استخدم الدليل
الحصول على الحق في الموقع
1
قم بمطابقة المروحة مع حمولة المجفف
تم ذكر توفير الوقت المنشور لمجفف بقدرة 15 طنًا ولتركيب بقدرة 30 طنًا مع مجففين. أخبرنا بالحمولة وصنع المجفف وتم تحديد القطر مقابلها.
2
استخدم كلتا الشفتين
تم تصميم المروحة بمدخل ومخرج متصلين بشبكة الأنابيب. إن تشغيله بمدخل مفتوح يفقد فائدة المجمع الانسيابي.
3
شخصان أو ثلاثة، لا توجد رافعة
التثبيت بسيط ويمكن إكماله بواسطة عاملين أو ثلاثة عمال لأن الوحدة خفيفة ومدمجة. خطط للمصعد وفقًا لذلك بدلاً من استئجار المعدات.
4
حافظ على لوحة امتصاص الصوت سليمة
يعتمد رقم الضوضاء على المكره وشاشة الامتصاص معًا. شاشة تالفة تعيد الديسيبل إلى الوراء.
منتجات ذات صلة
الآخرين في نفس المحادثة
مروحة محورية ذات درجة حرارة عالية
مروحة محورية ذات درجة حرارة عالية
مروحة تجفيف الخشب GKW GWF
مروحة فرن من النوع الجداري مصنوعة بالكامل من الألومنيوم، بثمانية أقطار تتراوح من 400 مم إلى 1000 مم، مصممة للخدمة العكسية عند درجة حرارة 130 درجة مئوية ورطوبة بنسبة 98 بالمائة.
مروحة حائط
مروحة تبريد العادم الصناعي
مبيت مكون من قطعة واحدة مع طلاء زنك سميك جدًا، ومصاريع أوتوماتيكية وصرف سفلي، للتهوية بالضغط السلبي في المباني الساخنة والرطبة والرائحة الكريهة.
مزيد من القراءة
الأدلة التي تلمس هذا المنتج
دليل المنتج
ثلاثة أرقام تحدد المروحة الصناعية
ثلاثة أرقام تصف المروحة الصناعية بصراحة: سرعة الرياح، وحجم الهواء، وسرعة الدوران. وكل واحد يتاجر ضد الآخر...
ملاحظة فنية
لماذا تنجو محركات الفئة H من فرن التجفيف؟
لا تفشل مروحة التجفيف عند الشفرة. إنه يفشل في المحرك، وبنود المواصفات التي تحدد النتيجة هي...
أسئلة
أسئلة حول مروحة تجفيف الحبوب ذات القطر المائل CRF
في مجفف 15 تيرا، من 40 إلى 50 دقيقة مقارنة بمروحة الطرد المركزي التقليدية. على تركيب 30 طن مزود بمجففين، من 100 إلى 120 دقيقة. يأتي التوفير من مطابقة حجم الهواء والضغط مع عقدة الكفاءة القصوى للمجفف بدلاً من الضغط الزائد عليه.
نعم. إنها براءة اختراع نموذج المنفعة الوطنية الصينية، رقم ZL201320208067.5، وتم تقديم طلب للحصول على براءة اختراع. يتم إصدار وثيقة براءة الاختراع عند الطلب.
تم اختبار مروحة الطرد المركزي التقليدية فوق 110 ديسيبل أثناء الاستخدام. تقع وحدة التدفق القطري المحسنة ضمن نطاق القبول الطبيعي البالغ 85 ديسيبل، من خلال الجمع بين تصميم المكره ولوحة امتصاص الصوت عند المدخل.
نعم. يتم استخدامه في التطبيقات الزراعية والغذائية والصناعية والتعدينية، ولتهوية الفنادق والمطاعم والمتاحف وصالات الألعاب الرياضية والمباني الشاهقة.
نعم، وهذه هي القناة الرئيسية لهذا المنتج. أخبرنا بنموذج المجفف والحجم السنوي وسنقتبس نمط الحافة ولون الغلاف وجدول الدفعات معًا.
650 ملم، 700 ملم، 750 ملم، 800 ملم. إذا كان مجففك يحتاج إلى شيء خارج هذا النطاق، فأرسل الواجب وسنخبرك بصراحة ما إذا كان النطاق المحوري CRF أو GKF GKT هو الأفضل.
