Bombas Nuodean AODD para galvanoplastia e acabamento superficial

Aplicação na Indústria

Bombas AODD para linhas de galvanoplastia e acabamento de superfície

Transferência de líquido por galvanoplastia, banho ácido e alcalino, circuitos de filtração e serviço de tanque de enxágue são aplicações nomeadas em nossos catálogos. Essas obrigações expõem as bombas a produtos químicos e vapores agressivos que tornam os motores elétricos inseguros e as bombas metálicas inadequadas.

Falar com um engenheiro Veja Bombas Recomendadas

Pontos críticos

O que dá errado em uma oficina de galvanização

Três modos de falha dominam a substituição antecipada da bomba nas linhas de galvanização.

A bomba se dissolve no banho

Alumínio, ferro fundido e até mesmo aço inoxidável corroem em ácido clorídrico, ácido sulfúrico e soda cáustica. Uma bomba com peças metálicas molhadas falha em semanas e a contaminação do fluido leva a defeitos de revestimento.

O motor elétrico falha na zona de fumaça

Os vapores de banhos ácidos e soluções de revestimento são corrosivos para os componentes elétricos. Um motor elétrico em uma área classificada exige certificação à prova de explosão, o que aumenta o custo e a complexidade.

A bomba perde a força no tanque de enxágue

Os tanques de enxágue geralmente são drenados abaixo do nível da bomba. Uma bomba que não consegue escorvar automaticamente a partir de uma elevação a seco de 4,6 metros não pode esvaziar o tanque sem assistência de escorva.

O que os compradores precisam

O que os compradores de chapeamento realmente especificam

A especificação geralmente se resume a seis linhas, e todas as seis são definidas no código do modelo antes da bomba ser construída.

Peças molhadas não metálicas, polipropileno ou PVDF, para banhos ácidos e alcalinos e líquidos de galvanoplastia
Diafragmas revestidos de PTFE e esferas de retenção de PTFE ou PVDF para longa vida útil em produtos químicos agressivos
Não há motor elétrico na área, portanto a bomba funciona com ar da planta e evita exposição a vapores
Funcionamento a seco e rumo morto tolerados como operação normal, sem superaquecimento ou falha de vedação
Autoescorvante com altura de sucção a seco real de pelo menos 4,27 metros para esvaziar tambores e tanques de enxágue
Desenhos e listas de peças publicados para que uma fábrica possa manter as peças sobressalentes certas antes de uma parada

Substituição e retrofit Seleção e dimensionamento da bomba Transferência abrasiva e com alto teor de sólidos

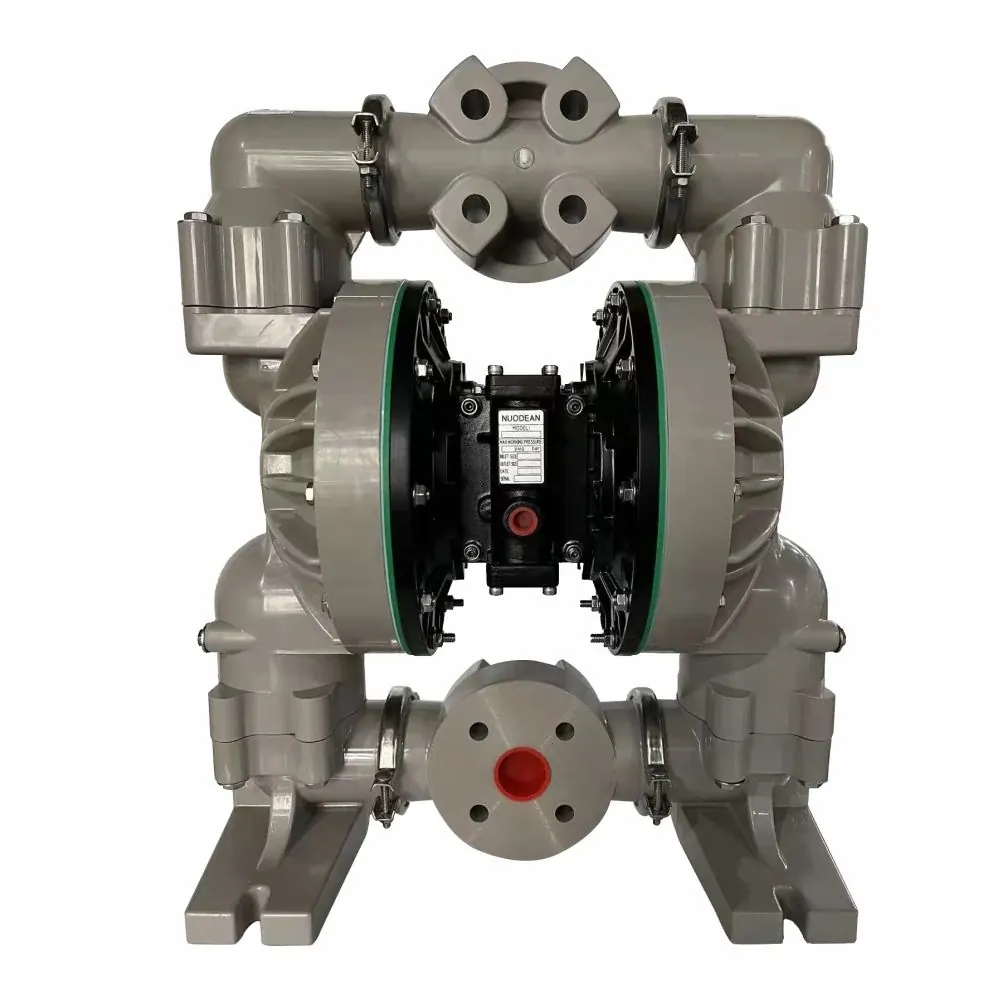

Vista frontal de uma bomba industrial cinza de diafragma duplo com conexões flangeadas e uma válvula de ar central.

Bombas recomendadas

Bombas que colocamos em serviço de galvanização

Construção não metálica para ácidos e álcalis, com elevação a seco e classificações de pressão que correspondem aos circuitos de transferência e filtração do banho.

Deveres Típicos

Tarefas típicas em uma linha de galvanização

Transferência de banho ácido e alcalino

Transferência de ácido ou álcali entre tanques sem contato com metal, com a bomba lidando com sólidos como incrustações ou lodo no fluido.

Esvaziamento do tanque de enxágue

Autoescorvante desde o nível do solo até esvaziar os tanques de enxágue após cada lote, com funcionamento a seco no final do ciclo.

Circulação do Loop de Filtração

Circulação de fluido através de filtros em um circuito fechado, onde a bomba deve lidar com a entrada de ar e manter o fluxo sob pressão morta.

Transferência de líquido galvanizado

Mover solução de galvanização entre tanques de armazenamento e de processo, onde a contaminação por peças metálicas é inaceitável.

Como trabalhamos

Como passamos da consulta à bomba

Quatro etapas. O primeiro é o único que importa e é aquele que a maioria das consultas ignora.

Nomeie o fluido corretamente
Nome químico, concentração e temperatura. O ácido sulfúrico a 10% e a 96% são bombas diferentes, assim como o mesmo ácido a 20 graus e 80 graus.
Conserte os materiais molhados
Ajustamos o corpo, a sede, a esfera e o diafragma contra a química, depois verificamos as ferragens e a rosca de conexão, pois os parafusos e uniões veem o derramamento mesmo que não vejam o fluido.
Defina o ponto de serviço
Flua na cabeça de descarga com a pressão de ar disponível. É isso que decide o tamanho da porta, não o tamanho do tubo que você já possui.
Concorde com o pacote de peças sobressalentes
Um kit de seção de ar e um kit de seção de fluido codificados de acordo com sua escolha de elastômero, portanto, a primeira falha é um trabalho de quinze minutos em vez de uma espera de três semanas.

Fornecimento e entrega

O que vem com a bomba

A folha de dados do modelo, mostrando vazão, pressão, tamanho dos sólidos, altura de sucção, peso e nível sonoro
Desenhos de seção de fluido e seção de ar com listas de peças numeradas para o arquivo de manutenção
O código completo do modelo na bomba, para que o kit de reparo correto possa ser encomendado anos depois
Embalagem embalada para frete marítimo ou aéreo, com documentos de exportação manuseados em Qingdao
Kits de reparo citados junto com a bomba, em vez de após a primeira avaria

Guias Relacionados

Guias para serviço de galvanização

Respostas

Perguntas frequentes sobre bomba de galvanoplastia e acabamento de superfície

Qual bomba devo usar para ácido clorídrico em um tanque de enxágue?

Use uma bomba não metálica de 1 polegada ou 1-1/2 polegada com corpo de polipropileno ou PVDF, diafragmas revestidos de PTFE e esferas de retenção de PTFE. A altura de sucção a seco de 4,27 metros permite a autoescorvamento a partir do nível do solo.

A bomba pode lidar com um fluido com sólidos em suspensão?

Sim, as bombas não metálicas passam sólidos de até 6,4 mm. Para sólidos mais pesados, a bomba com válvula de retenção está disponível, mas não está listada aqui. Confirme o tamanho sólido e a concentração antes de selecionar.

A bomba é segura em uma área exposta a vapores?

É acionado a ar sem motor elétrico, o que o torna adequado para áreas com vapores corrosivos. O corpo da bomba não é metálico, portanto não sofre corrosão com vapores ácidos.

Qual é a pressão máxima que a bomba pode suportar?

Todas as bombas listadas são classificadas para pressão operacional máxima de 8,3 bar (120 psi). Isso corresponde à pressão necessária para transferência de banho e loops de filtração em linhas de galvanização.

Como evito que fluido entre no sistema de ar?

Um diafragma rasgado permite que o fluido entre na linha de ar. Inspecione a linha de exaustão após cada ciclo. Uma exaustão úmida indica uma falha no diafragma antes de contaminar o sistema de ar.

Envie-nos a química e o dever

Fluido, concentração, temperatura, vazão e cabeça de descarga. Voltaremos com a lista de peças molhadas, o código do modelo e um preço.
