Bombas de diafragma especiales de Nuodean

Bombas especiales

Bombas neumáticas de doble diafragma serie especial

Estas bombas existen porque un AODD estándar no puede hacer el trabajo. Cada modelo resuelve un desafío operativo específico: alta presión en líneas largas, transferencia de polvo seco o paso de sólidos de gran tamaño.

Solicitar presupuesto Ver Los 5 Modelos

Modelos

Cinco bombas para un trabajo duro cada una

Cada bomba está construida para una tarea única y exigente. Las bombas de triple diafragma 2:1 para pulverización a alta presión, la bomba de polvo seco para sólidos a granel y la bomba de válvula de mariposa para sólidos de gran tamaño.

Para quién es

¿Quién utiliza estas bombas especiales?

Plantas que enfrentan tareas en las que fallan las bombas AODD estándar: caída de presión, obstrucciones o daños materiales.

Líneas de pintura y revestimiento que utilizan mangueras largas para aplicación por aspersión donde la presión debe mantenerse por encima de 100 pies
Plantas farmacéuticas y alimentarias que transfieren polvos secos como almidón o proteínas sin entrada de aire.
Plantas de tratamiento de residuos que alimentan prensas de lodos con material que contiene residuos grandes
Talleres metalúrgicos que bombean lodo abrasivo con trozos de escamas o fragmentos de metal de 50 mm
Operaciones de manipulación a granel que mueven materiales secos como cemento, cal o pigmentos en silos y tolvas.

Pinturas, tintas y revestimientos.Procesamiento químico Alimentación y Farmacéutica

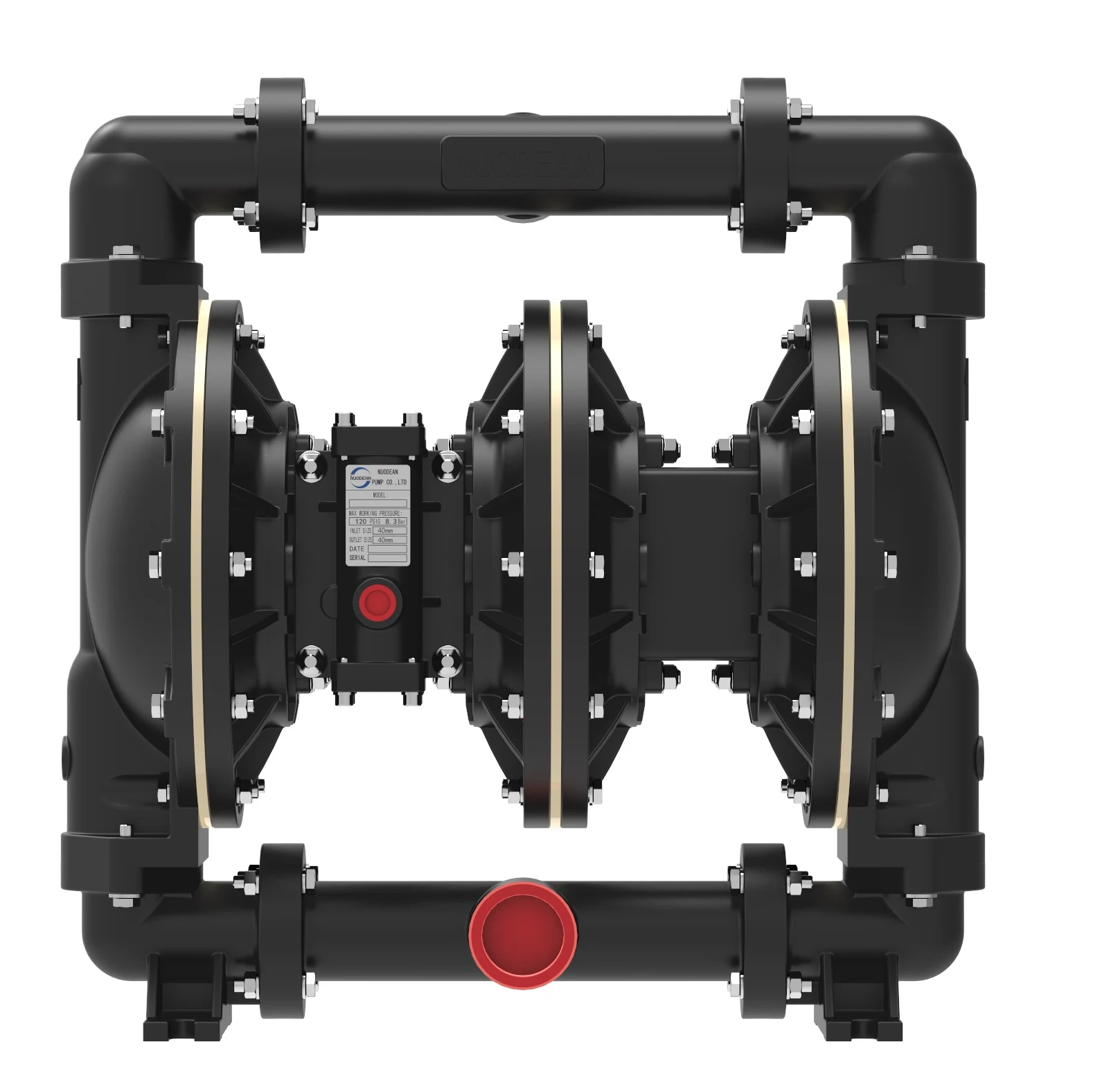

Vista frontal de una bomba de doble diafragma negra con tapas rojas y conexiones atornilladas

Problemas resueltos

Qué resuelven estas bombas

Cada modelo aborda un modo de falla que las bombas AODD estándar no pueden superar.

Caída de presión en mangueras largas, fijada por el diseño de triple diafragma de alta presión 2:1 que mantiene la salida a 100 psi en recorridos prolongados.
Puenteo de polvo y arrastre de aire, solucionados mediante la transferencia sin aire de la bomba de polvo seco y la alimentación asistida por gravedad.
Obstrucción por sólidos grandes, evitada por el paso de 50 mm y la vía de flujo abierta de la bomba con válvula de aleta de alta resistencia
Desgaste excesivo debido a materiales abrasivos, reducido por la carga equilibrada de la bomba de triple diafragma y la menor frecuencia de carrera
Incapacidad para arrancar con polvo seco, superada por la entrada sellada de la bomba de polvo y la capacidad de arranque en seco

Ventajas principales

Tres principios de diseño para trabajos duros

Acción de triple diafragma 2:1

Dos diafragmas impulsan una carrera de descarga, aumentando la salida de presión sin aumentar la presión del aire. Esto permite una salida de 100 psi con suministro de aire estándar.

Válvula de aleta para sólidos grandes

Una única válvula de trampilla de amplia apertura permite el paso de sólidos de 50 mm sin obstrucciones. El asiento de la válvula está reforzado para resistir el desgaste en servicios abrasivos.

Sistema de alimentación de polvo seco

Sin asistencia de aire ni mecanismo de alimentación externo. La bomba extrae el polvo directamente de una tolva y lo mueve en una corriente sellada y no aireada.

Datos de rango

Rendimiento del rango

La envolvente de los cinco modelos Specialty, extraída de hojas de datos individuales.

Tamaños de puerto	1 pulgada, 1-1/2 pulgada, 2 pulgadas
Caudal máximo	35 GPM (133 LPM) a 1 pulgada a 172 GPM (651 LPM) a 2 pulgadas
Presión máxima de funcionamiento	100 psi (7 bar) en los modelos de 1 pulgada y 1-1/2 pulgada, 100 psi (6,9 bar) en los modelos de 2 pulgadas, 120 psi (8,3 bar) en la bomba con válvula de mariposa
Diámetro máximo de sólidos en suspensión	1/8 de pulgada (3,2 mm) en 1 pulgada, 1/4 de pulgada (6,4 mm) en 1-1/2 pulgada y 2 pulgadas, 2 pulgadas (50 mm) en la bomba con válvula de aleta, polvo seco de hasta 45 libras por pie cúbico (721 kg por metro cúbico)
Elevación máxima de succión en seco	19 pies (5,8 m) en 1 pulgada, 20 pies (6,1 m) en 1-1/2 pulgada, 27,2 pies (8,3 m) en 2 pulgadas
Materiales del cuerpo	Hierro fundido, acero inoxidable 316, polipropileno.
Entrada de aire	Hembra BSPT de 1/4 de pulgada a 3/4 de pulgada, NPT disponible bajo pedido

Las cifras de rendimiento se transcriben de la hoja de datos de Nuodean para esta bomba. El caudal se mide en la descarga de la bomba con agua a temperatura ambiente; su punto de trabajo depende de la presión del suministro de aire, las condiciones de succión, la viscosidad del fluido y la altura de descarga. Pídale a nuestros ingenieros que confirmen el punto de servicio antes de realizar el pedido.

Escenarios de aplicación

Deberes especializados típicos

Aplicación de pulverización de línea larga

La salida de alta presión a 100 psi se mantiene en 100 pies de manguera, lo que permite un patrón de pulverización y atomización consistentes en líneas de recubrimiento industriales.

Transferencia de polvo seco

El polvo a granel se mueve del silo al reactor sin arrastre de aire, lo que evita las nubes de polvo y la degradación del material.

Pasaje sólido grande

Los lodos o residuos industriales con trozos de 50 mm pasan a través de la bomba sin obstruir ni dañar la membrana.

Servicio de alta presión y alto flujo

La bomba de triple diafragma de 2 pulgadas ofrece 172 GPM a 100 psi, adecuada para la transferencia de grandes volúmenes en el procesamiento de productos químicos o alimentos.

Lecturas relacionadas

Guías para la gama especializada

Respuestas

Preguntas frecuentes sobre bombas de diafragma especiales

¿Puedo utilizar una bomba AODD estándar para polvo seco?

No. Las bombas AODD estándar dependen del líquido para sellar el diafragma y cebar la bomba. El polvo seco no puede proporcionar este sello, lo que provoca fugas de aire y arranques fallidos. La bomba de polvo seco está diseñada para arrancar y funcionar en seco.

¿Por qué la bomba de triple diafragma 2:1 tiene una presión más alta que una AODD estándar?

El diseño 2:1 utiliza dos diafragmas para impulsar una carrera de descarga, duplicando la fuerza sin aumentar la presión del aire. Esto permite una salida de 100 psi desde un suministro de aire estándar de 80 psi.

¿Cuál es el tamaño máximo de sólidos que puede pasar la bomba con válvula de mariposa?

La bomba con válvula de trampilla pasa sólidos de hasta 2 pulgadas (50 mm) de diámetro. La válvula se abre completamente y el camino del flujo no está obstruido, lo que permite que pasen trozos grandes sin atascarse.

¿Las bombas especiales tienen certificación ATEX?

No publicamos un certificado ATEX. Las bombas funcionan con aire sin motor eléctrico, lo que reduce el riesgo de ignición. Si su aplicación requiere certificación, contáctenos para confirmar qué documentación está disponible.

¿Qué plazo de entrega debo planificar?

El plazo de entrega depende del modelo y la combinación de materiales. La bomba de polvo seco y la bomba con válvula de mariposa se fabrican bajo pedido. Envíe el código del modelo y la cantidad para una fecha de entrega confirmada.
