أنبوب النيكل / سبائك النيكل
أنبوب غير ملحوم من فئة Monel وInconel وIncoloy وHastelloy للقيام بأصعب مهام التآكل
ما هو أنبوب النيكل / سبائك النيكل
عندما يكون التيار ساخنًا جدًا، أو مخفضًا جدًا أو عدوانيًا جدًا بالنسبة إلى الفولاذ المقاوم للصدأ أو المزدوج، ينتقل الأنبوب إلى سبيكة ذات أساس من النيكل.
الدرجات التي نوفرها تغطي الخيارات الصناعية المعتادة: Monel 400 لخدمة الهيدروفلوريك ومياه البحر، Inconel 600 و625 لدرجة الحرارة العالية والحمض المختلط، Incoloy 800H و825 للأفران والواجب الكبريتي، Hastelloy C276 لتقليل وأكسدة الوسائط في نفس الخط.
يتم إنتاج الأنبوب وفقًا لمواصفات سلسلة ASTM B، وبالنسبة لمخزون الأنابيب والأنابيب، وفقًا لمعيار API 5CRA / ISO 13680.
لماذا يحدده المهندسون؟
تغطية كاملة من درجة النيكل في طلب واحد
بدءًا من النيكل النقي 200 تجاريًا وحتى سلسلة Monel وInconel وIncoloy وHastelloy وحتى سبائك 20 و28 و31 وG.
مواصفات أدى الإنتاج
يتم إنتاج كل درجة وفقًا لمعايير السلسلة B الخاصة بها بدلاً من مواصفات الأنبوب العامة.
مخزون غلاف من السبائك المقاومة للتآكل
مواد API 5CRA / ISO 13680 للتغليف والأنابيب والوصلات في آبار النفط والغاز.
نفس أحجام الأنبوب المقاوم للصدأ لدينا
تحافظ الأنابيب مقاس 12 مم إلى 76.2 مم والأنابيب حتى 168.3 مم على اتساق تصميم الحزمة عبر خيارات السبائك.
أين يتم استخدامه
- غلايات
- سخانات
- مبادلات حرارية
- المكثفات
- الأجهزة
- خطوط الأنابيب العملية
- الغلاف والأنابيب ومخزون التوصيل
المشترين الذين يأتون إلينا لهذا الأنبوب
مشغلي النفط والغاز الخدمة الحامضة
أنابيب سبائك مقاومة للتآكل وفقًا لمعايير API 5CRA / ISO 13680.
مقاولو مصانع الأحماض والأسمدة
واجبات الكبريتيك والفوسفوريك والأحماض المختلطة حيث يفشل الفولاذ المقاوم للصدأ.
بناة محطات معالجة درجات الحرارة العالية
خدمة الأفران والمصلح التي تحتاج إلى Incoloy 800H أو Inconel 617.
ما الخطأ بدونه
تقليل الأحماض التي تهاجم الأنبوب المقاوم للصدأ
تم تخصيص Hastelloy B2 وB3 وC276 لتقليل الوسائط التي لا تكون فيها سبائك الكروم كافية.
الزحف والأكسدة في درجة حرارة الفرن
يتم توفير Incoloy 800H وInconel 601 و617 و625 لمقاومة درجات الحرارة العالية.
خدمة مياه البحر والهيدروفلوريك
تظل Monel 400 وK500 هي الدرجات المرجعية لهذا الواجب.

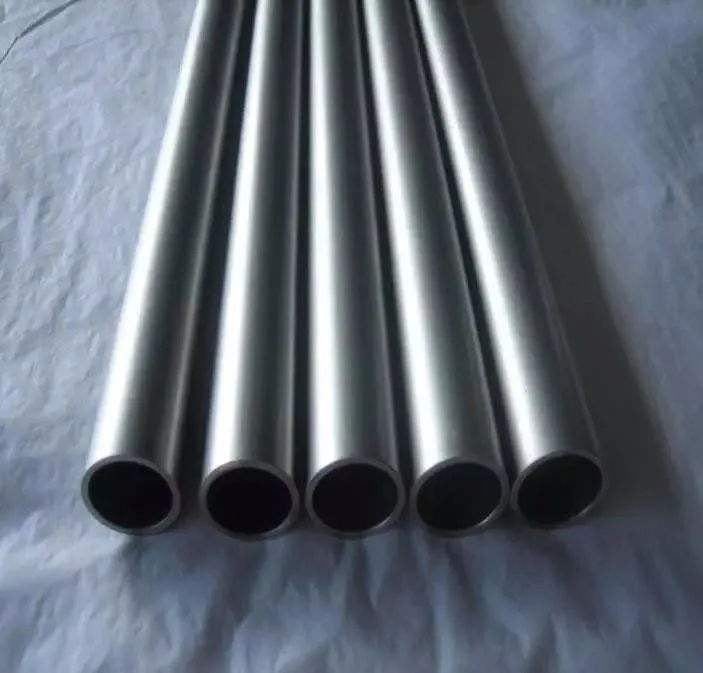

أبعاد أنبوب النيكل / سبائك النيكل
هذه هي النطاقات التي تعمل بها خطوط الإنتاج لدينا. يتم نقل الأحجام الموجودة خارجها كل حالة على حدة بدلاً من افتراضها.
| غرض | مواصفة |
|---|---|
| القطر الخارجي للأنبوب | 1/2 بوصة - 3 بوصة (12 مم - 76.2 مم) |
| سمك جدار الأنبوب | 0.02 بوصة - 0.5 بوصة (0.5 مم - 12.0 مم) |
| طول الأنبوب | ما يصل إلى 105 قدم (32 م) |
| حجم الأنابيب | إن بي إس 1/2 بوصة - 6 بوصة (21.34 ملم - 168.3 ملم) |
| سمك جدار الأنابيب | Sch10 - Sch80 (2.11 ملم - 12.7 ملم) |
| طول الأنبوب | ما يصل إلى 98 قدمًا (30 مترًا) |
مواد
| عنصر | المواد المتاحة |
|---|---|
| النيكل والنحاس النيكل | النيكل 200 (N02200)، مونيل 400 (N04400)، K500 (N05500) |
| إنكونيل | 600 (N06600), 601 (N06601), 602 (N06025), 617 (N06617), 625 (N06625), 690 (N06690), X750 (N07750) |
| إنكولوي | 800 / 800H (N08810, N08811), 825 (N08825) |
| هاستيلوي | C276 (N10276), C22 (N06022), C200 (N06200), B2 (N10665), B3 (N10675), G3 (N06985), G30 (N06030), G35 (N06035) |
| سبائك أخرى مقاومة للتآكل | سبيكة 20 (N08010)، سبيكة 28 (N08028)، سبيكة 31 (N08031) |
المواصفات التي ننتجها
| معيار | نِطَاق |
|---|---|
| أستم/أسم ب/SB163 | مكثف غير ملحوم من النيكل وسبائك النيكل وأنابيب مبادل حراري |
| أستم/أسم ب/SB165 | سبائك النيكل والنحاس (UNS N04400) أنابيب وأنابيب غير ملحومة |
| أستم/أسم ب/SB167 | سبائك النيكل والكروم والحديد وسبائك النيكل والكوبالت والموليبدينوم الأنابيب والأنابيب غير الملحومة |
| أستم/أسم ب/SB423 | سبائك النيكل والحديد والموليبدينوم والنحاس (N08825، N08221) الأنابيب والأنابيب غير الملحومة |
| أستم/أسم ب/SB444 | أنابيب وأنابيب سبائك النيكل والكروم والموليبدينوم والكولومبيوم (N06625) |
| أستم/أسم ب/SB407 | الأنابيب والأنابيب غير الملحومة من سبائك النيكل والحديد والكروم |
| أستم/أسم ب/SB690 | سبائك الحديد والنيكل والكروم والموليبدينوم (N08366، N08367) الأنابيب والأنابيب غير الملحومة |
| أستم/أسم ب/SB622 | أنابيب وأنابيب غير ملحومة من سبائك النيكل والنيكل والكوبالت |
| أبي 5CRA / إسو 13680 | أنابيب غير ملحومة مصنوعة من سبائك مقاومة للتآكل للغلاف والأنابيب ومخزون التوصيل |
كيف يتم صنعها
أنبوب النيكل/سبائك النيكل في أرضية المتجر
التفتيش وإصدار الشهادات
يمر كل أنبوب باختبار التيار الدوامي والهيدروستاتيكي، مع إجراء اختبارات الشد والتسطيح والتوهج والصلابة والتحليل الكيميائي على أجهزتنا الخاصة. يتم التحقق من ميل الزعنفة وارتفاع الزعنفة وطول الزعانف كعناصر أبعاد في حد ذاتها.
الشركة حاصلة على شهادة ISO 9001:2015، شهادة CE، رخصة إنتاج أنابيب الضغط.
ما الذي يمكن تغييره
- مادة الأنبوب الأساسي وسمك الجدار ضمن النطاق أعلاه
- مادة الزعنفة ودرجة الزعنفة وارتفاع الزعنفة لتصميم الحزمة
- طول الزعانف وطول النهاية العارية لمفصل صفائح الأنابيب
- نطاق وضع العلامات والتعبئة والشهادة لسوق الوجهة
مقارنة مع البدائل
تكلف سبائك النيكل عدة مرات أكثر من الفولاذ المقاوم للصدأ أو المزدوج، لذلك يتم تحديدها حيث لا تترك بيانات الخدمة أي بديل: تقليل الأحماض، أو ارتفاع درجة الحرارة، أو الهيدروفلوريك، أو مياه البحر عالية السرعة. بالنسبة لتكسير الكلوريد وحده، عادةً ما يكون الطباعة المزدوجة هي الحل الاقتصادي.
استخدم الدليل
- أرسل تركيبة التيار الكاملة ودرجة الحرارة والسرعة - يتم اختيار درجة النيكل بواسطة الوسط، وليس بواسطة فئة التآكل العامة.
- قم بتسمية المواصفات (على سبيل المثال B163 مقابل B622) لأن متطلبات الاختبار والمعالجة الحرارية تختلف.
- بالنسبة لأنابيب النفط والغاز، اذكر متطلبات API 5CRA / ISO 13680 مع الاستفسار.
الأسئلة الشائعة حول أنبوب النيكل/سبائك النيكل
ما هي درجات سبائك النيكل التي تقوم بتوريدها؟
نيكل 200، مونيل 400 وK500، إنكونيل 600، 601، 602، 617، 625، 690 وX750، إنكولوي 800، 800H و825، هاستيلوي C276، C22، C200، B2، B3، G3، G30 وG35، بالإضافة إلى سبيكة 20، 28 و 31.
هل تقوم بتوريد API 5CRA؟
نعم، يتم إنتاج الأنابيب غير الملحومة المصنوعة من السبائك المقاومة للتآكل للغلاف والأنابيب وأدوات التوصيل وفقًا لمعايير API 5CRA / ISO 13680.
ما هي الأحجام المتوفرة؟
أنبوب 12 مم إلى 76.2 مم القطر الخارجي، أنبوب NPS 1/2 "إلى 6"، طول الأنبوب إلى 32 مترًا.
هل يمكن زعانف أنبوب سبائك النيكل؟
نعم. يتم وضع زعانف لأنابيب قاعدة النيكل وسبائك النيكل على كل من خطوط الزعانف الميكانيكية والملحومة.
