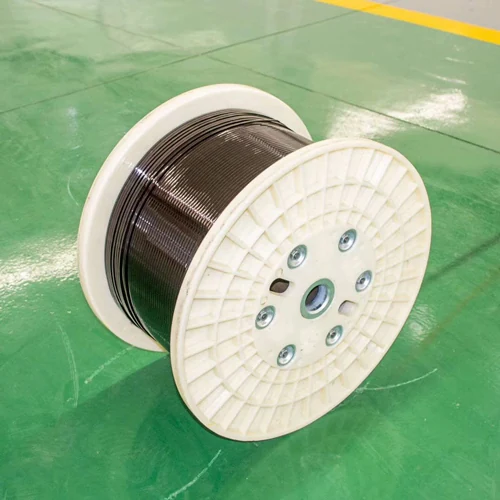

変圧器用平角エナメル線
エナメル線（マグネットワイヤ、巻線とも呼ばれます）は、ターン間の短絡を防ぐ薄い絶縁皮膜で覆われた銅またはアルミの導体です。これは変圧器巻線用の平角形態で、導体厚 0.8〜5.6 mm、導体幅 2.00〜16.00 mm、幅厚比 1.4:1、ポリエステル・ポリエステルイミド・アセタールの各グレードです。
生産範囲と材料データ
| 導体厚 (a) | 0.8 - 5.6 mm |
|---|---|
| 導体幅 (b) | 2.00 - 16.00 mm |
| 幅厚比 | 1.4:1 |
| 導体材質 | 銅またはアルミ |
| グレード | 120 アセタール、130 ポリエステル、155 変性ポリエステル、180 ポリエステルイミド、200 ポリエステルイミド／ポリアミドイミド |
| 規格 | GB5584.2-2009 |
| 銅の20 °Cにおける抵抗率 | 0.017241 Ω mm2/m 以下 |
| アルミの20 °Cにおける抵抗率 | 0.02801 Ω mm2/m 以下 |
| 皮膜厚 | 薄膜 0.06 - 0.11 mm、厚膜 0.12 - 0.17 mm |
| 接着層 | 0.03 - 0.06 mm |
| 耐熱クラス | F 155 °C、H 180 °C、C 220 °C |
これが解決する問題
- 巻線中の皮膜損傷が、含浸後になって初めて層間短絡として現れる
- 耐熱クラスが実際のホットスポット温度に合っておらず、絶縁寿命が縮む
- 皮膜厚のばらつきが、計算した占積率を狂わせる
- 標準カタログ寸法から外れた仕様が断られる
購入者が選ぶ理由
- 155 °C のクラス F、180 °C のクラス H から 220 °C のクラス C までの耐熱クラス
- 選択可能な皮膜厚：薄膜 0.06〜0.11 mm、厚膜 0.12〜0.17 mm
- GB5584.2-2009 準拠の銅・アルミ導体、軟質
- 0.03〜0.06 mm の接着層をもつ自己融着グレード
- 皮膜厚は生産中に誘電損失計で管理
技術的な詳細
絶縁皮膜は導体に電気的絶縁と機械的保護を与えます。耐熱クラスは、皮膜が劣化せずに耐えられる連続使用温度の上限を定め、耐電圧は用途に従います。配電系統で使う変圧器にはより高い定格が必要です。導体は単線でも撚線でも対応でき、撚線は巻線に頻繁な曲げや動きがある場合により高い柔軟性を与えます。
品質管理
エナメル厚は最終検査だけでなく、生産中に誘電損失計で管理します。軟銅・軟アルミの平角導体は、GB5584.2-2009 の 20 °C における抵抗率限度に照らして確認します。
カスタマイズ
標準の薄膜・厚膜の範囲を外れた皮膜厚も、お客様の仕様に合わせて製造できます。導体寸法が 0.8〜5.6 mm × 2.00〜16.00 mm の範囲を外れる場合は、お送りいただければ見積前に生産範囲と照合します。
他の選択肢との比較
箔と比べると、平角エナメル線は層間紙なしで、計算された断面積と規定のターン数を構成できるため、高圧巻線に適します。箔は巻くのが速く全幅ターンが得られるため、低圧コイルに適します。
想定するお客様
変圧器・リアクトルの巻線工場、モーターや電磁部品のメーカー、そして規定の耐熱クラスに対してマグネットワイヤを指定する技術者。

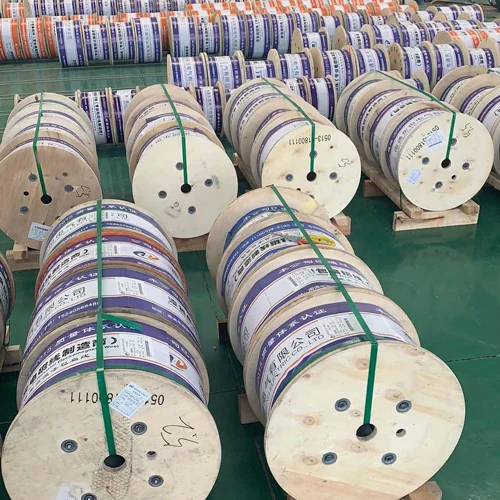

出荷時の材料
この品目について購入者からよくある質問
どの導体サイズが選べますか。
厚さ 0.8〜5.6 mm、幅 2.00〜16.00 mm、幅厚比 1.4:1。その範囲を超えるサイズはご要望に応じて生産範囲と照合します。
どの耐熱クラスを供給していますか。
155 °C のクラス F、180 °C のクラス H、220 °C のクラス C に対応するグレードに加え、120 アセタールと 130 ポリエステルのグレード。
銅導体とアルミ導体のどちらですか。
どちらも対応します。銅の抵抗率は 20 °C で 0.017241 Ω mm2/m 以下、アルミは 0.02801 Ω mm2/m 以下に保っています。
どの皮膜厚を注文できますか。
薄膜 0.06〜0.11 mm、厚膜 0.12〜0.17 mm、またはお客様の仕様による厚み。
自己融着線は供給していますか。
はい。自己融着層は一般に 0.03〜0.06 mm の厚さです。
エナメル厚はどのように確認していますか。
生産中に誘電損失計で管理しています。
どの規格が適用されますか。
軟銅・軟アルミの平角導体は GB5584.2-2009 に適合します。
図面に対して価格を出す準備はできていますか。
材質コードまたは合金、内径、板厚、幅、重量 ― 営業窓口が見積に必要なのはこれだけです。
