変圧器巻線用アルミ箔

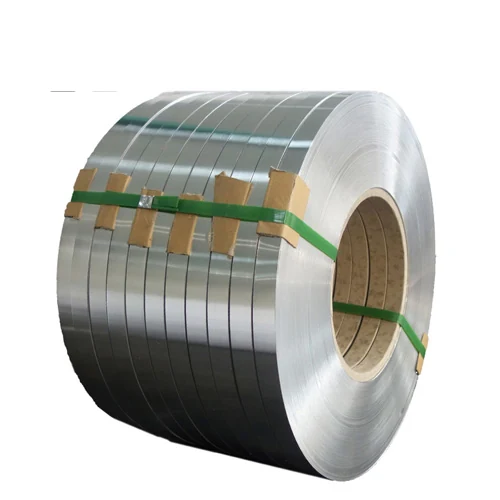

箔巻きの低圧コイルは、そこに入る箔の品質を超えられません。これは変圧器巻線のために作られた 1050・1060・1070 のアルミ箔・条です。アルミ含有率 99.6 % 以上の純アルミを 0.2〜3.00 mm に圧延し、20〜1500 mm の任意の幅にスリットし、バリが層間絶縁を切らずに巻けるようエッジを処理しています。
生産範囲と材料データ
| 合金 | 1050 / 1060 / 1070 |
|---|---|
| 板厚 | 0.2 - 3.00 mm |
| 幅 | 20 - 1500 mm |
| 内径 | 150 / 200 / 300 / 400 / 500 mm またはカスタム |
| アルミ含有率 | 99.6 % 以上 |
| 導電率 | 63 %IACS 以上 |
| 引張強さ | 74 MPa 以上 |
| エッジ状態 | 丸みのあるエッジ、バリなし、傷なし |
| 調質 | 巻線用の軟質、受注対応 |
これが解決する問題
- スリット面のバリが層間紙を突き破り、巻線中に層間故障を起こす
- 幅方向の板厚ばらつきにより箔コイルが不均一に太り、占積率を損なう
- 在庫幅しかなく、コイル工場が社内で再スリットして端材を抱え込む
- 多くの圧延工場が見積を断る、少量の開発品・補修品
購入者が選ぶ理由
- 63 %IACS 以上の導電率により、低圧巻線の I2R 損失が見込みどおりになる
- バリも傷もない丸みのあるエッジのスリットにより、層間絶縁が損なわれない
- 20〜1500 mm の任意幅に対応し、箔がコイル幅で届くため巻線機での切り落としが不要
- すでに機械に付いているマンドレルに合わせた内径 150・200・300・400・500 mm
- 曲げ、打ち抜き、巻線でも割れや変形を起こさない良好な成形性
技術的な詳細
化学成分は、鉄、銅、ケイ素、亜鉛、マンガン、マグネシウムについて規定範囲内に保たれます。これらの不純物が導電率と機械的挙動を動かすからです。表面は平滑・平坦に保たれ、これが仕上がった巻線の渦電流損を下げます。また材料は腐食、酸化、経年劣化に耐えるため、今日作ったコイルが何年後の運転でも同じように振る舞います。引張強さと伸びは、曲げ・打ち抜き・巻線で変形や破断を起こさない水準に設定しています。
品質管理
すべてのコイルは、梱包前に幅・板厚・エッジ状態を確認します。スリットはバリも傷もない丸みのあるエッジを狙います。これが、コイルを含浸した後に層間故障として現れる不良モードだからです。寸法公差は、一般的な圧延工場の基準ではなく、お客様の変圧器設計に対して取り決めます。
カスタマイズ
合金、板厚、スリット幅、内径、コイル重量はすべて注文で決まります。最小注文数量はありませんが、板厚と幅の組み合わせによっては最小生産ロットが生じる場合があり、その場合は注文後ではなく見積の段階で明示します。
他の選択肢との比較
銅箔と比べ、アルミは軽く低コストな導体で、同じ電流には大きな断面積が必要です。平角エナメル線と比べると、箔は層間の隙間がない全幅ターンと、より簡素な巻線作業をもたらしますが、層間絶縁が必要になります。
想定するお客様
低圧の箔コイルを巻く変圧器メーカー、第三者向けにスリットするコイル工場、そして圧延工場の最小ロットではなく特定幅のコイルを1〜2本だけ必要とする補修工場。
出荷時の材料
この品目について購入者からよくある質問
変圧器用の箔にはどの合金を供給していますか。
1050、1060、1070 で、アルミ含有率は 99.6 % 以上です。
スリットできる最薄・最広の箔は。
板厚は 0.2 mm〜3.00 mm、幅は 20 mm〜1500 mm です。
最小注文数量はありますか。
ありません。品目と加工によっては最小生産ロットが生じる場合がありますが、見積は実際に必要な数量を軸に組み立てます。
どの内径が選べますか。
標準で 150、200、300、400、500 mm、またはお客様のマンドレルに合わせたカスタム。
納品までどのくらいかかりますか。
通常10〜30日、ご注文内容によります。
見積ごとに価格が変わるのはなぜですか。
アルミは他の金属と同様に取引され、価格は需給その他の市況要因に従うため、見積は発注時点の地金価格に連動します。
輸出向けに箔はどう梱包されますか。

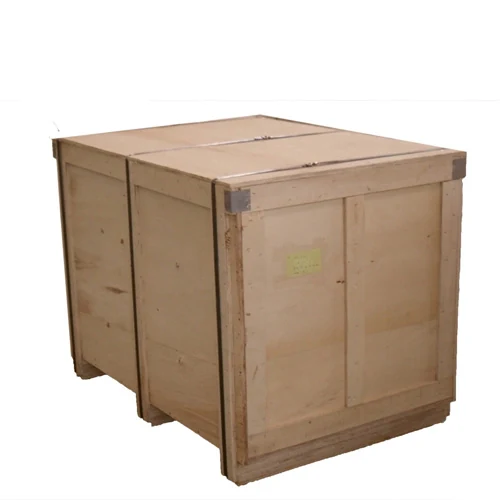

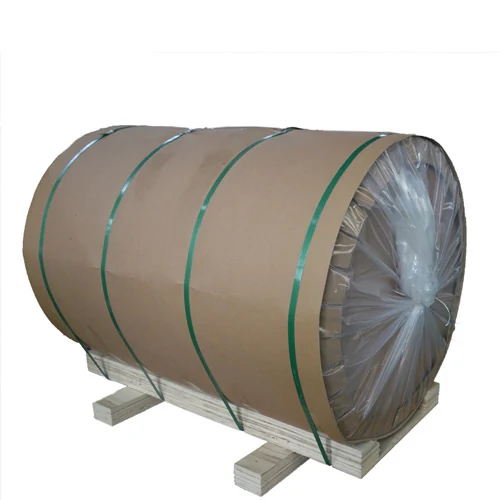

コイルは、輸送中の曲がり、擦り傷、物理的損傷を防ぐよう、木箱や樹脂包装で包装・梱包し、取り扱い指示を出荷に添付します。
図面に対して価格を出す準備はできていますか。
材質コードまたは合金、内径、板厚、幅、重量 ― 営業窓口が見積に必要なのはこれだけです。
