Эмалированный прямоугольный провод для трансформаторов
Эмалированный провод, также называемый магнитным или обмоточным, — это медный или алюминиевый проводник с тонкой изоляционной плёнкой, предотвращающей замыкания между витками. Это прямоугольный формат для обмоток трансформаторов: толщина проводника от 0,8 до 5,6 мм, ширина от 2,00 до 16,00 мм, соотношение ширины к толщине 1,4:1, в марках полиэфира, полиэфиримида и ацеталя.
Объём производства и данные материала
| Толщина проводника (a) | 0,8 - 5,6 мм |
|---|---|
| Ширина проводника (b) | 2,00 - 16,00 мм |
| Соотношение ширины к толщине | 1.4:1 |
| Материал проводника | Медь или алюминий |
| Марки | 120 ацеталь, 130 полиэфир, 155 модифицированный полиэфир, 180 полиэфиримид, 200 полиэфиримид / полиамидимид |
| Стандарт | GB5584.2-2009 |
| Удельное сопротивление меди при 20 °C | не более 0,017241 Ом·мм2/м |
| Удельное сопротивление алюминия при 20 °C | не более 0,02801 Ом·мм2/м |
| Толщина плёнки | тонкая 0,06 - 0,11 мм, толстая 0,12 - 0,17 мм |
| Клеевой слой | 0,03 - 0,06 мм |
| Класс нагревостойкости | F 155 °C, H 180 °C, C 220 °C |
Какие проблемы это решает
- Повреждение плёнки при намотке, которое проявляется как межвитковое замыкание только после пропитки
- Класс нагревостойкости, не соответствующий реальной температуре горячей точки, что сокращает срок службы изоляции
- Разброс толщины плёнки, сбивающий расчётный коэффициент заполнения обмотки
- Отказ принимать спецификации вне стандартных каталожных размеров
Почему покупатели выбирают это
- Классы нагревостойкости от F при 155 °C и H при 180 °C до C при 220 °C
- Выбираемая толщина плёнки: тонкая от 0,06 до 0,11 мм или толстая от 0,12 до 0,17 мм
- Медные и алюминиевые проводники, мягкое состояние, по GB5584.2-2009
- Самоклеящиеся марки с клеевым слоем от 0,03 до 0,06 мм
- Толщина плёнки контролируется в производстве измерителем диэлектрических потерь
Технические детали
Изоляционная плёнка обеспечивает электрическую изоляцию и механическую защиту проводника. Класс нагревостойкости задаёт максимальную длительную рабочую температуру, которую плёнка выдерживает без деградации, а номинальное напряжение следует за применением: для трансформаторов в распределительных сетях нужны более высокие значения. Проводники могут быть монолитными или многопроволочными; многопроволочные дают больше гибкости там, где обмотка часто гнётся или перемещается.
Контроль качества
Толщина эмали контролируется в ходе производства измерителем диэлектрических потерь, а не проверяется только в конце. Прямоугольные проводники из мягкой меди и мягкого алюминия проверяются на соответствие пределам удельного сопротивления по GB5584.2-2009 при 20 °C.
Индивидуализация
Толщины плёнки вне стандартных тонкого и толстого диапазонов могут быть изготовлены по предоставленной вами спецификации. Если размеры вашего проводника выходят за диапазон 0,8-5,6 мм на 2,00-16,00 мм, пришлите их — они будут проверены по объёму производства до расчёта цены.
Как это сравнивается
По сравнению с фольгой эмалированный прямоугольный провод позволяет получить заданное число витков с расчётным сечением и без межслойной бумаги, что подходит обмоткам высокого напряжения. Фольга быстрее наматывается и даёт виток на всю ширину, что подходит обмоткам низкого напряжения.
Для кого это
Обмоточные участки трансформаторов и реакторов, производители двигателей и электромагнитных компонентов, а также инженеры, задающие магнитный провод по определённому классу нагревостойкости.

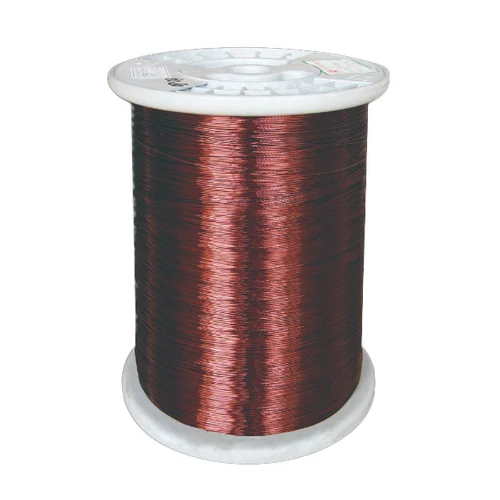

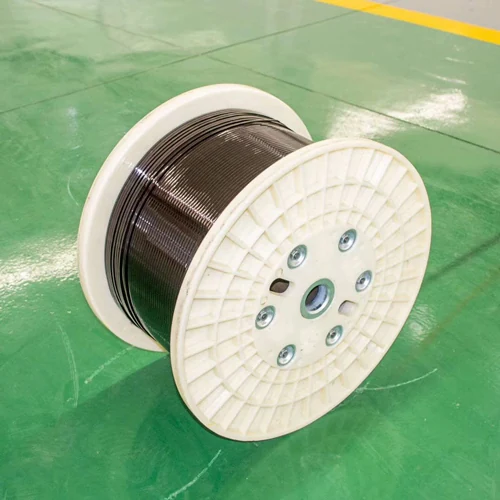

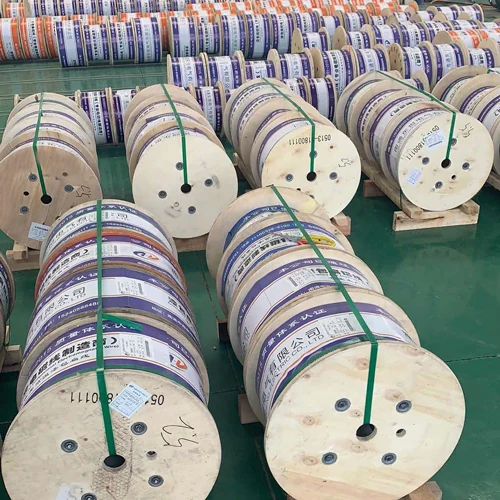

Материал в том виде, в каком отгружается
Вопросы покупателей по этой позиции
Какие размеры проводника доступны?
Толщина от 0,8 до 5,6 мм и ширина от 2,00 до 16,00 мм, соотношение ширины к толщине 1,4:1. Размеры вне этого диапазона проверяются по объёму производства по запросу.
Какие классы нагревостойкости вы поставляете?
Марки, охватывающие класс F при 155 °C, класс H при 180 °C и класс C при 220 °C, а также марки 120 ацеталь и 130 полиэфир.
Медный или алюминиевый проводник?
Оба. Удельное сопротивление меди удерживается на уровне не более 0,017241 Ом·мм2/м при 20 °C, алюминия — не более 0,02801 Ом·мм2/м.
Какие толщины плёнки можно заказать?
Тонкую плёнку от 0,06 до 0,11 мм, толстую от 0,12 до 0,17 мм или толщину по вашей собственной спецификации.
Поставляете ли вы самоклеящийся провод?
Да. Самоклеящийся слой обычно имеет толщину от 0,03 до 0,06 мм.
Как проверяется толщина эмали?
Она контролируется в производстве измерителем диэлектрических потерь.
Какой стандарт применяется?
Прямоугольные проводники из мягкой меди и мягкого алюминия соответствуют GB5584.2-2009.
