السلك المستطيل المطلي بالمينا للمحوّلات
السلك المطلي بالمينا، ويسمى أيضًا سلك المغناطيس أو سلك اللف، موصل من النحاس أو الألمنيوم مغطّى بغشاء عازل رقيق يمنع القِصر بين اللفات. وهذا هو الشكل المستطيل لملفات المحوّلات: سُمك الموصل من 0.8 إلى 5.6 مم، وعرض الموصل من 2.00 إلى 16.00 مم، ونسبة عرض إلى سُمك 1.4:1، بدرجات بوليستر وبوليستر إيميد وأسيتال.
نطاق الإنتاج وبيانات المادة
| سُمك الموصل (a) | 0.8 - 5.6 مم |
|---|---|
| عرض الموصل (b) | 2.00 - 16.00 مم |
| نسبة العرض إلى السُمك | 1.4:1 |
| مادة الموصل | نحاس أو ألمنيوم |
| الدرجات | 120 أسيتال، 130 بوليستر، 155 بوليستر معدّل، 180 بوليستر إيميد، 200 بوليستر إيميد / بولي أميد إيميد |
| المعيار | GB5584.2-2009 |
| مقاومية النحاس النوعية عند 20 °م | 0.017241 أوم مم2/م كحد أقصى |
| مقاومية الألمنيوم النوعية عند 20 °م | 0.02801 أوم مم2/م كحد أقصى |
| سُمك الغشاء | رقيق 0.06 - 0.11 مم، سميك 0.12 - 0.17 مم |
| الطبقة اللاصقة | 0.03 - 0.06 مم |
| الفئة الحرارية | F 155 °م، H 180 °م، C 220 °م |
مشكلات يحلّها هذا
- تلف الغشاء أثناء اللف الذي لا يظهر إلا كقِصر بين اللفات بعد التشريب
- فئة حرارية غير مطابقة لحرارة النقطة الساخنة الفعلية، ما يقصّر عمر العزل
- تفاوت سُمك الغشاء الذي يخرج معامل الملء المحسوب للملف عن مساره
- رفض المواصفات الخارجة عن أبعاد الكتالوج القياسية
لماذا يختاره المشترون
- فئات حرارية من F عند 155 °م وH عند 180 °م حتى C عند 220 °م
- سُمك غشاء قابل للاختيار: رقيق من 0.06 إلى 0.11 مم أو سميك من 0.12 إلى 0.17 مم
- موصلات نحاس وألمنيوم، حالة طرية، وفق GB5584.2-2009
- درجات ذاتية اللصق بطبقة لاصقة من 0.03 إلى 0.06 مم
- سُمك الغشاء مراقب في الإنتاج بمقياس الفقد العازل
تفصيل تقني
يوفّر الغشاء العازل عزلًا كهربائيًا وحماية ميكانيكية للموصل. وتحدد الفئة الحرارية أقصى درجة تشغيل مستمرة يتحملها الغشاء دون تدهور، ويتبع الجهد الاسمي التطبيق، مع الحاجة إلى قيم أعلى للمحوّلات في خدمة التوزيع. وقد تكون الموصلات مصمتة أو مجدولة؛ والمجدول يمنح مرونة أكبر حيث يحتاج الملف إلى ثني أو حركة متكررة.
ضبط الجودة
يُراقب سُمك المينا أثناء الإنتاج بمقياس الفقد العازل لا يُفحص في النهاية فقط. وتُتحقّق موصلات النحاس الطري والألمنيوم الطري المستطيلة مقابل حدود المقاومية في GB5584.2-2009 عند 20 °م.
التخصيص
يمكن تصنيع أسماك غشاء خارج النطاقين القياسيين الرقيق والسميك وفق المواصفة التي تقدّمها. وإن خرجت أبعاد موصلك عن نطاق 0.8-5.6 مم في 2.00-16.00 مم، فأرسلها وستُفحص مقابل نطاق الإنتاج قبل التسعير.
كيف يقارَن
مقابل الرقاقة، يتيح السلك المستطيل المطلي بالمينا بناء عدد لفات محدّد بمقطع محسوب ودون ورق بين الطبقات، وهو ما يناسب ملفات الجهد العالي. والرقاقة أسرع في اللف وتعطي لفة بعرض كامل، وهو ما يناسب ملفات الجهد المنخفض.
لمن هو
ورش لف المحوّلات والمفاعلات، ومصنّعو المحركات والمكوّنات الكهرومغناطيسية، والمهندسون الذين يحدّدون سلك المغناطيس مقابل فئة حرارية معرّفة.

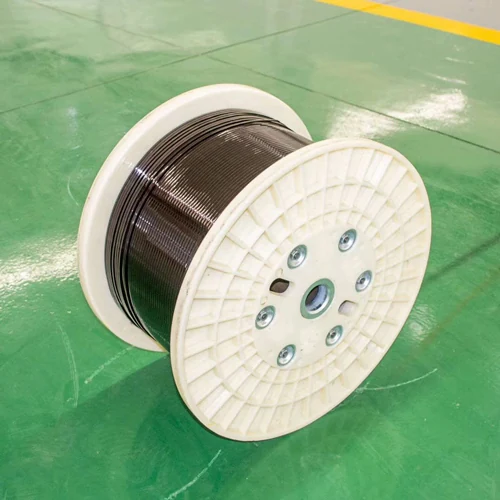

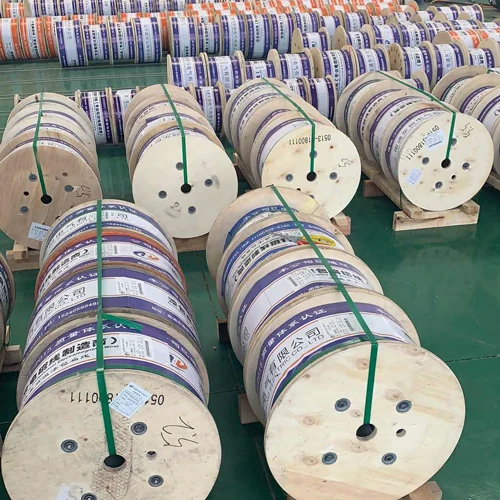

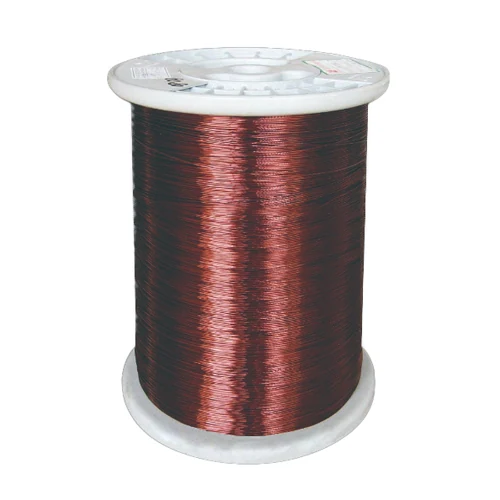

المادة كما تُشحن
أسئلة يطرحها المشترون عن هذا البند
ما مقاسات الموصل المتاحة؟
سُمك من 0.8 إلى 5.6 مم وعرض من 2.00 إلى 16.00 مم، بنسبة عرض إلى سُمك 1.4:1. والمقاسات خارج هذا النطاق تُفحص مقابل نطاق الإنتاج عند الطلب.
ما الفئات الحرارية التي تورّدونها؟
درجات تغطي الفئة F عند 155 °م والفئة H عند 180 °م والفئة C عند 220 °م، إضافة إلى درجتي 120 أسيتال و130 بوليستر.
موصل نحاس أم ألمنيوم؟
كلاهما. تُحفظ مقاومية النحاس عند 0.017241 أوم مم2/م أو أقل عند 20 °م، والألمنيوم عند 0.02801 أوم مم2/م أو أقل.
ما أسماك الغشاء التي يمكنني طلبها؟
غشاء رقيق من 0.06 إلى 0.11 مم، وغشاء سميك من 0.12 إلى 0.17 مم، أو سُمك وفق مواصفتك الخاصة.
هل تورّدون سلكًا ذاتي اللصق؟
نعم. الطبقة ذاتية اللصق سُمكها عمومًا من 0.03 إلى 0.06 مم.
كيف يُتحقّق من سُمك المينا؟
يُراقب في الإنتاج بمقياس الفقد العازل.
ما المعيار المنطبق؟
تتوافق موصلات النحاس الطري والألمنيوم الطري المستطيلة مع GB5584.2-2009.
