Fio retangular esmaltado para transformadores
O fio esmaltado, também chamado de fio magnético ou fio de enrolamento, é um condutor de cobre ou alumínio revestido com um filme isolante fino que evita curtos entre espiras. Este é o formato retangular para enrolamentos de transformador: espessura de condutor de 0,8 a 5,6 mm, largura de condutor de 2,00 a 16,00 mm, relação largura-espessura 1,4:1, em classes de poliéster, poliesterimida e acetal.
Escopo de produção e dados do material
| Espessura do condutor (a) | 0,8 - 5,6 mm |
|---|---|
| Largura do condutor (b) | 2,00 - 16,00 mm |
| Relação largura-espessura | 1.4:1 |
| Material do condutor | Cobre ou alumínio |
| Classes | 120 acetal, 130 poliéster, 155 poliéster modificado, 180 poliesterimida, 200 poliesterimida / poliamida-imida |
| Norma | GB5584.2-2009 |
| Resistividade do cobre a 20 °C | 0,017241 ohm mm2/m máximo |
| Resistividade do alumínio a 20 °C | 0,02801 ohm mm2/m máximo |
| Espessura do filme | Fino 0,06 - 0,11 mm, grosso 0,12 - 0,17 mm |
| Camada adesiva | 0,03 - 0,06 mm |
| Classe térmica | F 155 °C, H 180 °C, C 220 °C |
Problemas que isso resolve
- Dano ao filme durante o enrolamento que só aparece como curto entre espiras após a impregnação
- Classe térmica incompatível com a temperatura real do ponto quente, encurtando a vida do isolamento
- Variação da espessura do filme que altera o fator de preenchimento calculado da bobina
- Recusa de especificações fora das dimensões padrão de catálogo
Por que os compradores escolhem
- Classes térmicas de F a 155 °C e H a 180 °C até C a 220 °C
- Espessura de filme selecionável: fina de 0,06 a 0,11 mm ou grossa de 0,12 a 0,17 mm
- Condutores de cobre e alumínio, têmpera mole, conforme GB5584.2-2009
- Classes autoadesivas com camada adesiva de 0,03 a 0,06 mm
- Espessura do filme monitorada na produção com um medidor de perdas dielétricas
Detalhe técnico
O filme isolante fornece isolamento elétrico e proteção mecânica ao condutor. A classe térmica define a temperatura máxima de operação contínua que o filme suporta sem se degradar, e a tensão nominal acompanha a aplicação, com valores mais altos necessários para transformadores em serviço de distribuição. Os condutores podem ser maciços ou encordoados; o encordoado dá mais flexibilidade quando o enrolamento exige dobras ou movimentos frequentes.
Controle de qualidade
A espessura do esmalte é monitorada durante a produção com um medidor de perdas dielétricas, e não apenas verificada no fim. Condutores retangulares de cobre mole e alumínio mole são verificados contra os limites de resistividade da GB5584.2-2009 a 20 °C.
Customização
Espessuras de filme fora das faixas padrão fina e grossa podem ser fabricadas conforme a especificação que você fornecer. Se as dimensões do seu condutor ficarem fora da faixa de 0,8 a 5,6 mm por 2,00 a 16,00 mm, envie-as e elas serão verificadas contra o escopo de produção antes do orçamento.
Como se compara
Frente à folha, o fio retangular esmaltado permite construir um número definido de espiras com seção calculada e sem papel entre camadas, o que serve a enrolamentos de alta tensão. A folha é mais rápida de enrolar e dá uma espira de largura total, o que serve a bobinas de baixa tensão.
Para quem é
Oficinas de enrolamento de transformadores e reatores, fabricantes de motores e componentes eletromagnéticos, e engenheiros que especificam fio magnético contra uma classe térmica definida.

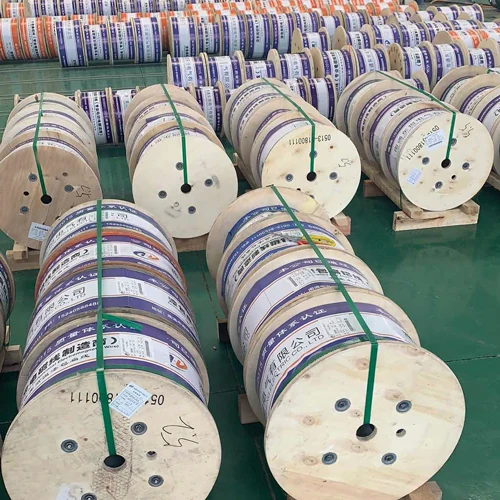

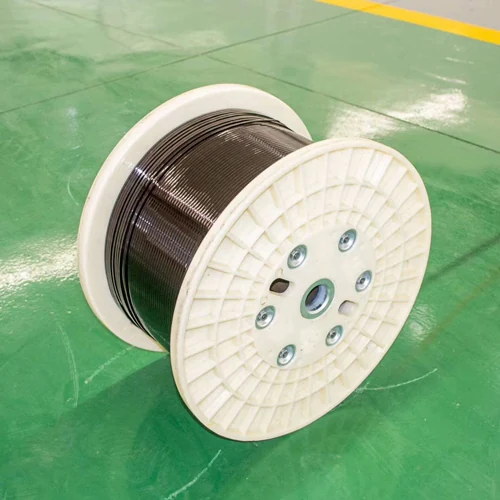

O material como é embarcado
Perguntas que os compradores fazem sobre este item
Que tamanhos de condutor estão disponíveis?
Espessura de 0,8 a 5,6 mm e largura de 2,00 a 16,00 mm, com relação largura-espessura de 1,4:1. Tamanhos além dessa faixa são verificados contra o escopo de produção mediante solicitação.
Quais classes térmicas vocês fornecem?
Classes cobrindo F a 155 °C, H a 180 °C e C a 220 °C, além das classes 120 acetal e 130 poliéster.
Condutor de cobre ou de alumínio?
Ambos. A resistividade do cobre é mantida em 0,017241 ohm mm2/m ou menos a 20 °C, e a do alumínio em 0,02801 ohm mm2/m ou menos.
Que espessuras de filme posso pedir?
Filme fino de 0,06 a 0,11 mm, filme grosso de 0,12 a 0,17 mm, ou uma espessura conforme sua própria especificação.
Vocês fornecem fio autoadesivo?
Sim. A camada autoadesiva tem geralmente de 0,03 a 0,06 mm de espessura.
Como a espessura do esmalte é verificada?
É monitorada na produção com um medidor de perdas dielétricas.
Que norma se aplica?
Condutores retangulares de cobre mole e alumínio mole atendem à GB5584.2-2009.
