Lackierter Rechteckdraht für Transformatoren
Lackdraht, auch Magnetdraht oder Wickeldraht genannt, ist ein Kupfer- oder Aluminiumleiter mit einem dünnen Isolierfilm, der Kurzschlüsse zwischen Windungen verhindert. Dies ist das Rechteckformat für Transformatorwicklungen: Leiterdicke 0,8 bis 5,6 mm, Leiterbreite 2,00 bis 16,00 mm, Breiten-Dicken-Verhältnis 1,4:1, in Polyester-, Polyesterimid- und Acetalgüten.
Fertigungsumfang und Werkstoffdaten
| Leiterdicke (a) | 0,8 - 5,6 mm |
|---|---|
| Leiterbreite (b) | 2,00 - 16,00 mm |
| Breiten-Dicken-Verhältnis | 1.4:1 |
| Leiterwerkstoff | Kupfer oder Aluminium |
| Güten | 120 Acetal, 130 Polyester, 155 modifizierter Polyester, 180 Polyesterimid, 200 Polyesterimid / Polyamidimid |
| Norm | GB5584.2-2009 |
| Kupferwiderstand bei 20 °C | höchstens 0,017241 Ohm mm2/m |
| Aluminiumwiderstand bei 20 °C | höchstens 0,02801 Ohm mm2/m |
| Lackauftrag | dünn 0,06 - 0,11 mm, dick 0,12 - 0,17 mm |
| Klebeschicht | 0,03 - 0,06 mm |
| Wärmeklasse | F 155 °C, H 180 °C, C 220 °C |
Probleme, die das löst
- Filmbeschädigung beim Wickeln, die sich erst nach dem Tränken als Windungsschluss zeigt
- Wärmeklasse, die nicht zur tatsächlichen Hotspot-Temperatur passt und die Isolationslebensdauer verkürzt
- Schwankender Lackauftrag, der den berechneten Füllfaktor der Spule verschiebt
- Ablehnung von Spezifikationen außerhalb der Katalogmaße
Warum Einkäufer es wählen
- Wärmeklassen von F bei 155 °C und H bei 180 °C bis C bei 220 °C
- Wählbarer Lackauftrag: dünn 0,06 bis 0,11 mm oder dick 0,12 bis 0,17 mm
- Kupfer- und Aluminiumleiter, weicher Zustand, nach GB5584.2-2009
- Selbstklebende Backlackgüten mit einer Klebeschicht von 0,03 bis 0,06 mm
- Filmdicke in der Fertigung mit einem dielektrischen Verlustmessgerät überwacht
Technische Details
Der Isolierfilm sorgt für elektrische Trennung und mechanischen Schutz des Leiters. Die Wärmeklasse legt die maximale Dauerbetriebstemperatur fest, die der Film ohne Abbau übersteht, und die Spannungsfestigkeit folgt der Anwendung, mit höheren Werten für Transformatoren im Verteilnetzbetrieb. Leiter können massiv oder verseilt sein; verseilt gibt mehr Flexibilität, wo die Wicklung häufig gebogen oder bewegt wird.
Qualitätskontrolle
Die Lackdicke wird während der Fertigung mit einem dielektrischen Verlustmessgerät überwacht und nicht erst am Ende geprüft. Weichkupfer- und Weichaluminium-Rechteckleiter werden gegen die Widerstandsgrenzen der GB5584.2-2009 bei 20 °C verifiziert.
Individualisierung
Lackdicken außerhalb der Standardbänder dünn und dick können nach Ihrer Spezifikation gefertigt werden. Fallen Ihre Leitermaße außerhalb des Bereichs 0,8 bis 5,6 mm mal 2,00 bis 16,00 mm, senden Sie sie ein; sie werden vor dem Angebot gegen den Fertigungsumfang geprüft.
Wie es sich vergleicht
Gegenüber Folie erlaubt lackierter Rechteckdraht eine festgelegte Windungszahl mit berechnetem Querschnitt und ohne Zwischenlagenpapier, was zu Hochspannungswicklungen passt. Folie ist schneller zu wickeln und ergibt eine Windung über die volle Breite, was zu Niederspannungsspulen passt.
Für wen es ist
Wickelbetriebe für Transformatoren und Reaktanzen, Hersteller von Motoren und elektromagnetischen Bauteilen sowie Ingenieure, die Magnetdraht gegen eine definierte Wärmeklasse auslegen.

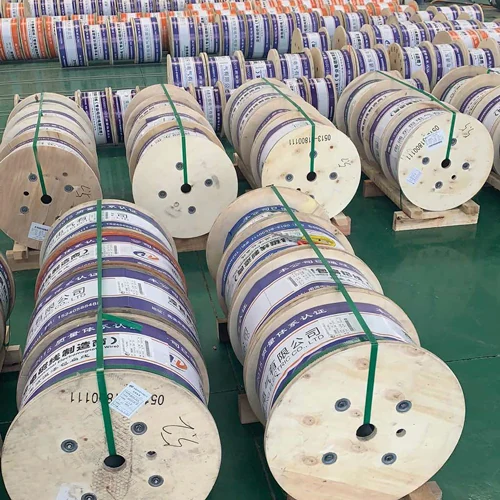

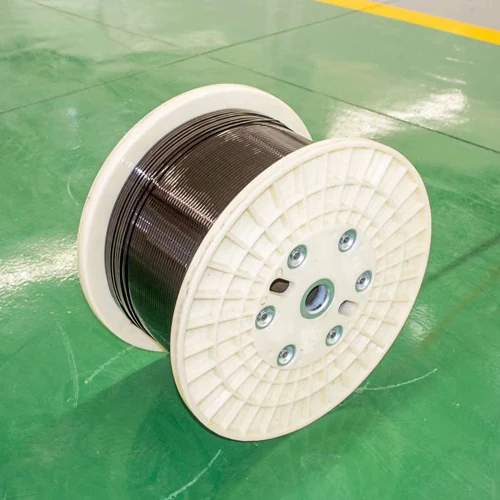

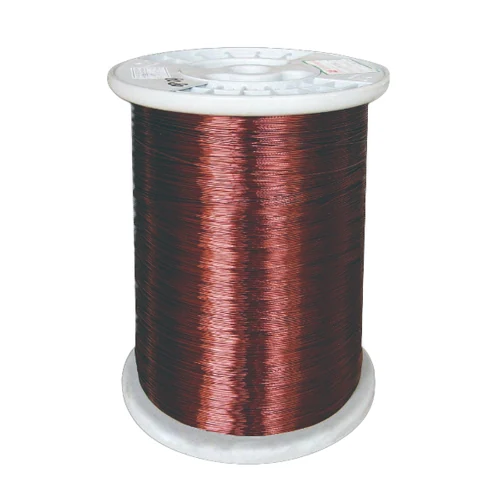

Das Material im Lieferzustand
Fragen, die Einkäufer zu dieser Position stellen
Welche Leitergrößen sind verfügbar?
Dicke 0,8 bis 5,6 mm und Breite 2,00 bis 16,00 mm, bei einem Breiten-Dicken-Verhältnis von 1,4:1. Größen darüber hinaus werden auf Anfrage gegen den Fertigungsumfang geprüft.
Welche Wärmeklassen liefern Sie?
Güten für Klasse F bei 155 °C, Klasse H bei 180 °C und Klasse C bei 220 °C, dazu die Güten 120 Acetal und 130 Polyester.
Kupfer- oder Aluminiumleiter?
Beides. Der Kupferwiderstand wird bei 20 °C auf höchstens 0,017241 Ohm mm2/m gehalten, Aluminium auf höchstens 0,02801 Ohm mm2/m.
Welche Lackdicken kann ich bestellen?
Dünner Lack von 0,06 bis 0,11 mm, dicker Lack von 0,12 bis 0,17 mm, oder ein Auftrag nach Ihrer eigenen Spezifikation.
Liefern Sie selbstklebenden Backlackdraht?
Ja. Die selbstklebende Schicht ist in der Regel 0,03 bis 0,06 mm dick.
Wie wird die Lackdicke verifiziert?
Sie wird in der Fertigung mit einem dielektrischen Verlustmessgerät überwacht.
Welche Norm gilt?
Weichkupfer- und Weichaluminium-Rechteckleiter entsprechen der GB5584.2-2009.
