Elektroband für Transformatorkerne
Elektroblech für Transformatorkerne in orientierten und nicht orientierten Güten, 0,23 bis 0,5 mm dick und 40 bis 1290 mm breit, beidseitig isolierbeschichtet. Normalglühen plus Härten und Anlassen bringen die magnetischen Eigenschaften hervor, und das Material wird nach GB/T2521.1, JIS C2552, ASTM A667, IEC60404-8-4 und gleichwertigen Normen geliefert.
Fertigungsumfang und Werkstoffdaten
| Produkt | Elektroblech, orientiert und nicht orientiert |
|---|---|
| Dicke | 0,23 - 0,5 mm |
| Breite | 40 - 1290 mm |
| Normen | GB/T2521.1, JIS C2552, ASTM A667, IEC60404-8-4 und gleichwertige |
| Beschichtung | Isolierbeschichtung auf beiden Seiten |
| Wärmebehandlung | Normalglühen, Härten und Anlassen |
| Siliziumgehalt, orientiert | etwa 3 % |
| Siliziumgehalt, nicht orientiert | 0.8% - 4.8% |
| Typische Anwendungen | Transformatoren, Drosseln, Stabilisatoren, energieeffiziente Transformatoren und andere elektromagnetische Kerne |
Probleme, die das löst
- Eisenverluste über dem Auslegungswert, die einen fertigen Transformator aus seiner Effizienzklasse drängen
- Schlechte Oberflächenebenheit, die den Füllfaktor senkt und ein größeres Kernfenster erzwingt
- Beschichtungsschäden beim Scheren, die benachbarte Bleche kurzschließen
- Geräusch- und Vibrationsreklamationen, zurückgeführt auf einen Kern, der nicht fest sitzt
Warum Einkäufer es wählen
- Niedrige Eisenverluste, die den Leerlaufenergieverbrauch des Transformators direkt senken
- Hohe magnetische Flussdichte, sodass dasselbe Kernvolumen mehr Leistung trägt
- Gutes Stapelverhalten, das einen festen Kern mit weniger Geräusch und Vibration ergibt
- Ebene, glatte Oberfläche mit fest haftendem Isolierfilm für längere Lebensdauer
- Leicht zu schneiden und zu stapeln, was die Kernmontage planbar hält
Technische Details
Orientiertes Elektroblech hat stark richtungsabhängige magnetische Eigenschaften, mit den niedrigsten Eisenverlusten in Walzrichtung und der höchsten Permeabilität bei gegebener Magnetisierungsfeldstärke. Es enthält etwa 3 % Silizium, braucht einen geringen Gehalt an Oxideinschlüssen und stützt sich auf Inhibitoren wie MnS und AlN, weshalb es auch kaltgewalztes Transformatorenblech heißt. Nicht orientierte Güten haben sehr wenig Kohlenstoff und Silizium zwischen 0,8 % und 4,8 %; mehr Silizium erhöht den spezifischen Widerstand und die maximale Permeabilität und senkt Koerzitivkraft, Kernverluste und magnetische Alterung. Blech mit weniger als 2,8 % Silizium behält mehr mechanische Festigkeit, Blech mit 2,8 % bis 4,8 % hat bessere magnetische Eigenschaften, ist aber spröder.
Qualitätskontrolle
Dickengleichmäßigkeit und Oberflächenqualität werden am strengsten geprüft, denn genau dafür wird kaltgewalztes Blech spezifiziert. Der Isolierfilm wird auf Haftung untersucht, da ein Film, der sich beim Scheren löst, Bleche kurzschließt und die Verluste anhebt.
Individualisierung
Die Breite wird von 40 bis 1290 mm auf Ihr Kernmaß geschnitten. Die Dicke wird aus dem Bereich 0,23 bis 0,5 mm gegen die Verlust- und Flussdichtewerte Ihrer Auslegung gewählt.
Wie es sich vergleicht
Kaltgewalztes Blech hat bessere Dickengleichmäßigkeit, Oberflächenqualität und magnetische Leistung als warmgewalztes und hat es zunehmend ersetzt. Innerhalb des Kaltbands passen orientierte Güten zu geschichteten und gewickelten Transformatorkernen mit Fluss entlang einer Achse, nicht orientierte Güten zu Teilen mit wechselnder Flussrichtung.
Für wen es ist
Kernbetriebe und Transformatorhersteller sowie Hersteller von Drosseln, Reaktanzen, Spannungsstabilisatoren und energieeffizienten Transformatoren.

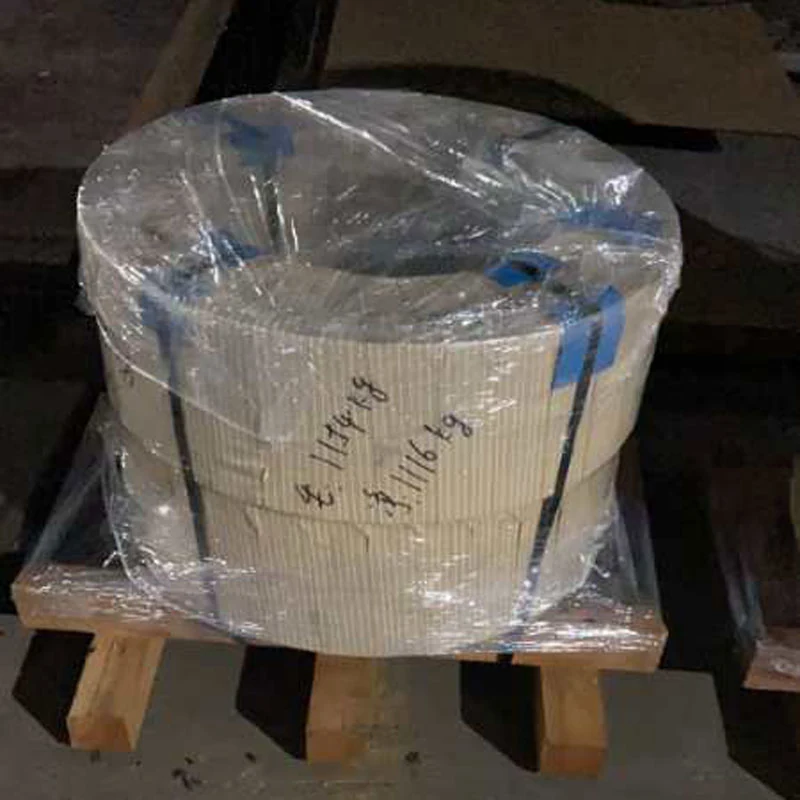

Das Material im Lieferzustand
Fragen, die Einkäufer zu dieser Position stellen
Welchen Dickenbereich liefern Sie?
0,23 mm bis 0,5 mm.
Wie breit kann das Blech geschnitten werden?
Von 40 mm bis 1290 mm, je nach Anforderung.
Welche Normen gelten?
GB/T2521.1, JIS C2552, ASTM A667 und IEC60404-8-4, oder gleichwertige Normen.
Ist das Blech beschichtet?
Ja, die Isolierbeschichtung wird beidseitig aufgebracht.
Was ist der Unterschied zwischen orientiert und nicht orientiert?
Orientierter Stahl hat richtungsabhängige Eigenschaften mit den niedrigsten Eisenverlusten in Walzrichtung. Nicht orientierter Stahl hat unregelmäßige Kornorientierung und behält seine Eigenschaften in alle Richtungen.
Wie hoch ist der Siliziumgehalt?
Etwa 3 % bei orientierten Güten. Nicht orientierte liegen zwischen 0,8 % und 4,8 %.
Wofür wird es verwendet?
Kerne für Transformatoren, Drosseln, Stabilisatoren, energieeffiziente Transformatoren und andere elektromagnetische Produkte.
