Kupferfolie für Transformatorwicklungen
Kupferfolie C1100 für Transformatorwicklungen, aus sauerstofffreiem Elektrolytkupfer mit einem Sauerstoffgehalt unter 0,02 % und einer Reinheit von 99,95 % oder höher. Gewalzt von 0,2 bis 3,0 mm und geschnitten von 50 bis 1350 mm, ist sie der Leiter, zu dem man greift, wenn die Stromdichte keinen Raum für einen Aluminiumquerschnitt lässt.
Fertigungsumfang und Werkstoffdaten
| Legierung | C1100 |
|---|---|
| Dicke | 0,2 - 3,0 mm |
| Breite | 50 - 1350 mm |
| Innendurchmesser | 300 / 400 / 500 mm oder kundenspezifisch |
| Kupfergehalt | mindestens 99 %, sauerstofffreie Güte 99,95 % oder höher |
| Sauerstoffgehalt | unter 0,02 % |
| Leitfähigkeit | mindestens 99 %IACS |
| Zugfestigkeit | über 193 MPa |
| Kantenzustand | Gerundete Kante, keine Grate, keine Kratzer |
Probleme, die das löst
- Sauerstoffeinschlüsse in minderwertigem Kupfer, die sich als spröde Kanten und Risse beim Wickeln zeigen
- Leitfähigkeit unter Spezifikation, die eine späte Neuauslegung der Niederspannungswicklung erzwingt
- Breiten- und Dickenkombinationen, die Werkslagerlisten nicht führen
- Oberflächenoxidation zwischen Lieferung und Wickeln bei schlecht verpackten Bunden
Warum Einkäufer es wählen
- Leitfähigkeit von mindestens 99 %IACS aus sauerstofffreiem Elektrolytkupfer
- Zugfestigkeit über 193 MPa, damit die Folie Biegen und Wickeln standhält
- Reinheit 99,95 % oder höher bei einem Sauerstoffgehalt unter 0,02 %
- Breiten von 50 bis 1350 mm, geschnitten auf Ihr Spulenmaß
- Erfüllt internationale Normen und die amerikanische, europäische, deutsche und japanische Praxis
Technische Details
Das Basismaterial ist sauerstofffreies Elektrolytkupfer, das sowohl elektrische Leitfähigkeit als auch mechanisches Verhalten in der Spezifikation hält. Breite, Dicke und Länge werden auf die Maßtoleranz gehalten, die die Transformatorauslegung verlangt, nicht auf ein allgemeines Band. Die Oberflächen bleiben sauber und kratzerfrei, damit die Zwischenlagenisolierung beim Wickeln nicht beeinträchtigt wird.
Qualitätskontrolle
Jeder Bund wird vor dem Verpacken maßlich geprüft und auf Kantenzustand und Oberflächenfehler untersucht. Da Kupferfolie oft direkt gegen Isolierfolie gewickelt wird, ist das Schnittziel eine gerundete Kante ohne Grate, Bund für Bund geprüft.
Individualisierung
Dicke, Schnittbreite, Innendurchmesser und Bundgewicht werden je Auftrag festgelegt. Das Angebot braucht Legierung, Innendurchmesser, Dicke, Breite und Gewicht; eine Mindestbestellmenge gibt es nicht.
Wie es sich vergleicht
Kupfer führt in etwa denselben Strom in einem kleineren Querschnitt als Aluminium, was zählt, wenn die Fensterfläche fest ist, und kostet mehr je Kilogramm. Gegenüber Kupferband ist Folie das dünnere Format für Niederspannungswindungen über die volle Breite; Band ist das schwerere Format für Hochstromschienen und Anschlüsse.
Für wen es ist
Hersteller von Leistungs- und Verteiltransformatoren, Bauer von Trockentransformatoren sowie Wartungs- und Reparaturbetriebe, die bestehende Einheiten neu wickeln.

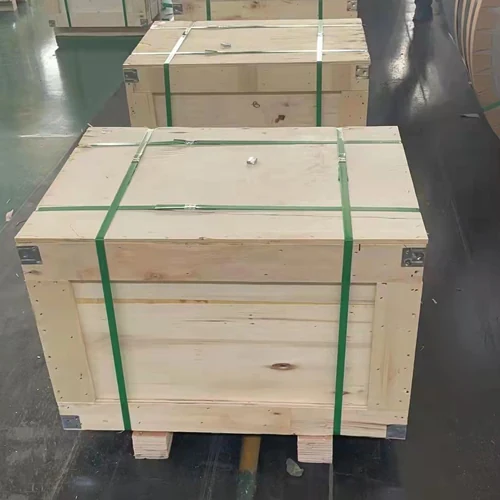

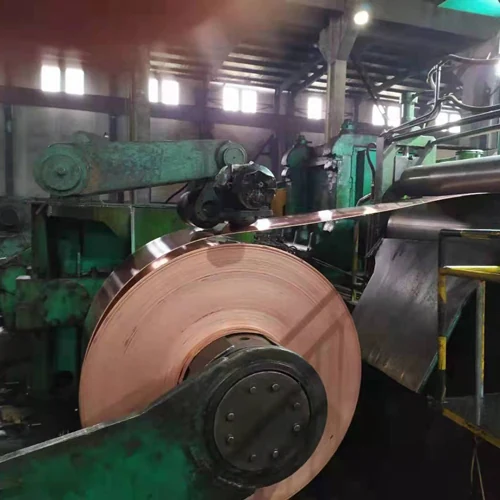

Das Material im Lieferzustand
Fragen, die Einkäufer zu dieser Position stellen
Ist das sauerstofffreies Kupfer?
Ja. Das Material ist sauerstofffreies Elektrolytkupfer mit einem Sauerstoffgehalt unter 0,02 % und einer Reinheit von 99,95 % oder höher.
Mit welcher Leitfähigkeit kann ich auslegen?
99 %IACS oder höher.
Welcher Dicken- und Breitenbereich ist verfügbar?
0,2 bis 3,0 mm dick und 50 bis 1350 mm breit.
Welche Normen erfüllt das Material?
Es erfüllt internationale Normen und die amerikanische, europäische, deutsche und japanische Praxis; konkrete Gütezeugnisse werden zum Auftrag ausgestellt.
Welche Angaben brauchen Sie für ein Angebot?
Code oder Legierung, Innendurchmesser, Dicke, Breite und Gewicht.
Wie lang ist die Lieferzeit?
Normalerweise 10 bis 30 Tage, je nach Auftrag.
Gibt es eine Gewährleistung?
12 Monate ab Lieferung.
