重量とコストを考慮してアルミニウムを、耐食性を考慮してステンレス鋼を、摩耗を考慮して鋳鉄を、金属を侵す化学物質を考慮して非金属を選択してください。
単一の空気ラインからの高流量が必要で、電気モーター、設置変更、または複雑な配管を避けたい操作。
このサイズは、ポンプの重量やコストよりも流量が重要であり、モーターがオプションではない用途向けに構築されています。

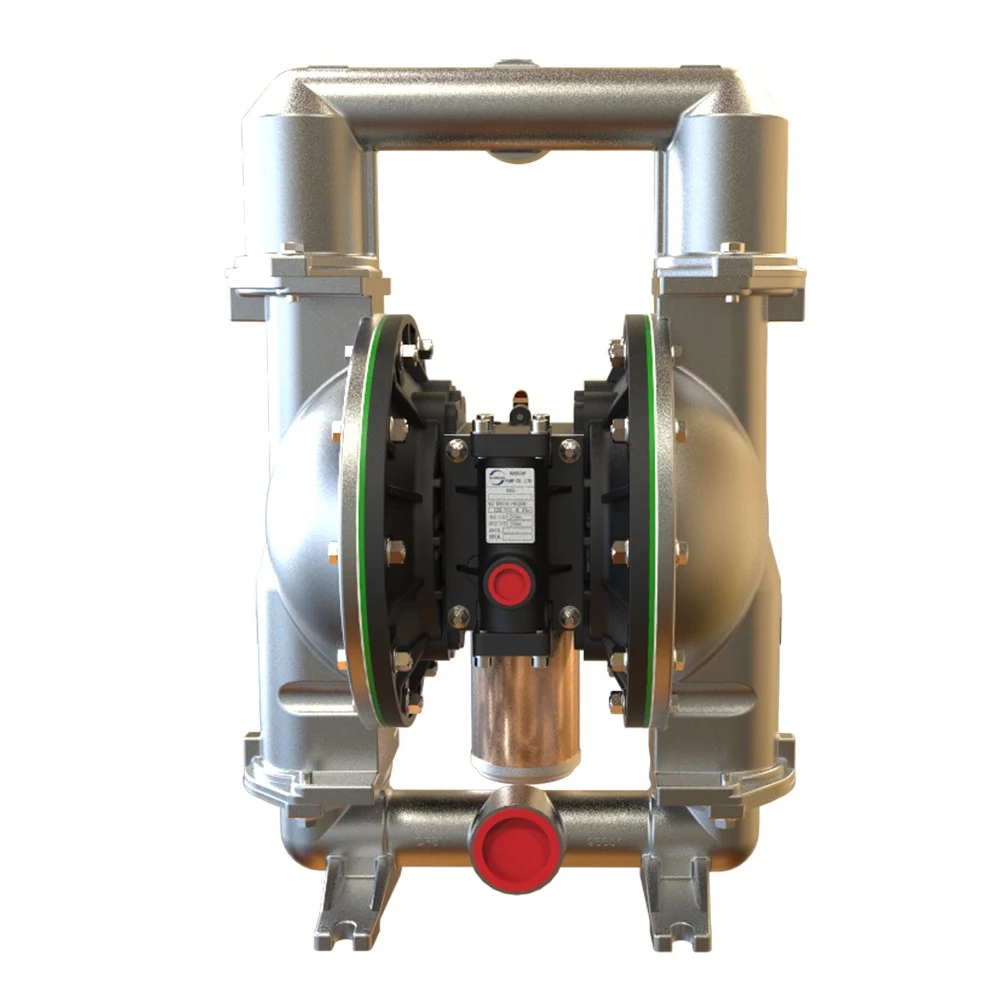

2 インチ モデルは 120 psi で 651 LPM に達し、3 インチ未満の DP3X シリーズで最高の流量になります。このフローは、ほとんどのバルク転送およびプレスフィード業務に十分です。
6.4 mm の固形物容量は、金属チップを含む切削液や浮遊固形物を含む廃水を含む、ほとんどの工業用スラリーを処理します。
設置面積、ポート位置、取り付け穴は他のブランドと一致します。 2 インチ DP3X は、ベースや配管を変更せずに既存のポンプを置き換えることができます。
防氷設計により吐出空気圧が低減され、空気の使用量と騒音が低減されます。ポンプは標準の AODD 設計よりも低温で静かに動作します。
4 つの 2 インチ DP3X モデルの範囲エンベロープ（個々のデータシートから抜粋）。
| 最大流量 | 145 GPM (548.8 LPM) ～ 172 GPM (651 LPM) |
|---|---|
| 最高使用圧力 | 全モデルで 120 psi (8.3 bar) |
| 浮遊物質の最大直径 | 全モデルで 1/4 インチ (6.4 mm) |
| 最大乾式吸込リフト | モデルに応じて 14 フィート (4.27 m) ～ 27.2 フィート (8.3 m) |
| ボディ材質 | アルミニウム、ステンレス鋼、鋳鉄、非金属 |
| 質量 | 62 ポンド (28.1 kg) ～ 125.4 ポンド (56.9 kg) |
| 空気入口 | 1/2 インチ BSPT メス、NPT はご要望に応じて利用可能 |
性能数値は、このポンプの Nuodean データシートから転記されています。流量は、周囲温度の水を使用してポンプ吐出口で測定されます。デューティポイントは、空気供給圧力、吸引条件、流体の粘度、吐出ヘッドによって異なります。ご注文前に担当技術者に業務内容をご確認ください。
最大 8.3 m の乾式リフトによる自吸式なので、ロードタンカーと IBC は排水ポンプなしで地上から空になります。
ケーキが形成される間圧力を維持し、サイクルの最後にデッドヘッドが発生し、プレスが剥がされると再開します。
各サイクルの最後には空になるため、損傷することなくシステムのフラッシュ、クリーンダウン、再生に使用できます。
シールの破損や金属部品からの汚染のリスクなしに、酸、アルカリ、溶剤を 651 LPM で移動します。
軽量とコストを重視する場合はアルミニウムを、耐食性を重視する場合はステンレス鋼、耐摩耗性を重視する場合は鋳鉄、攻撃的な化学薬品を使用する場合は非金属を選択してください。流量と圧力は 4 つすべてで同じです。
はい。取付寸法、ポート位置、取付穴は他社製品と互換性があります。古いポンプのモデルコードをお送りいただければ適合を確認させていただきます。
防氷設計により吐出空気圧が低減され、空気消費量が削減されます。正確な量は動作圧力と流量によって異なりますが、標準の AODD ポンプよりも少なくなります。
モデルによって異なります。アルミニウムおよび非金属バージョンは 14 フィート (4.27 m) に達し、ステンレス鋼および鋳鉄バージョンは最大 27.2 フィート (8.3 m) に達します。
当社は ATEX 証明書を発行しません。ポンプは電気モーターを使用せずに空気駆動されるため、危険な場所に適していますが、認証が必要な場合は、入手可能な文書を確認するために当社にお問い合わせください。
流体、流量、吐出ヘッド、使用可能な空気圧力をお知らせください。最適なボディ素材を推奨し、完全なモデルコードをお送りします。
