アルミニウム、ステンレス鋼、鋳鉄、非金属。それぞれが同じエアエンドとポートのレイアウトを共有しているため、選択は性能ではなく、化学的性質、重量、コストによって決まります。
低騒音で最小限の重量を備えた小型で信頼性の高いポンプを必要とする機械やプロセス。
1 インチ DP3X は単なる縮小版ではありません。大型モデルと同じ空気分配システムを使用しているため、よくある小型ポンプの問題を回避できます。
パイロット バルブにより、メジャー バルブが完全かつ迅速に移動することが保証されるため、ポンプは確実に起動し、空気圧が低い場合でも失速することなく動作します。
メジャー エア バルブとパイロット エア バルブの両方にあるデュアル セラミック ダイナミック シールは摩耗に強く、長い耐用年数にわたってポンプをきれいにシフトさせ続けます。
防氷設計により吐出空気圧が低減されるため、騒音が低減され、空気消費量が削減され、屋内または密閉された空間に最適です。
取り付け穴、ポートの位置、ベースの寸法は他のブランドと一致しているため、1 インチ DP3X は再加工することなく既存のポンプと交換できます。
4 つの 1 インチ DP3X モデルの範囲（個々のデータシートから抜粋）。
| 最大流量 | アルミニウム、鋳鉄、ステンレス鋼では 133 LPM (35 GPM)。非金属で 177.9 LPM (47 GPM) |
|---|---|
| 最高使用圧力 | 全モデルで 120 psi (8.3 bar) |
| 浮遊物質の最大直径 | 全モデルで 3.2 mm (1/8 インチ) |
| 最大乾式吸込リフト | アルミニウム製 4.6 m (15 フィート)。ステンレス鋼および鋳鉄で 6.1 m (20 フィート) |
| 質量 | アルミニウム製 8.6 kg (19 ポンド)。鋳鉄製 14.1 kg (31 ポンド)。ステンレススチールで 16.3 kg (36 ポンド)。 9.2 kg (20.3 ポンド) 非金属製 |
| ボディ材質 | アルミニウム、鋳鉄、316 ステンレス鋼、ポリプロピレン、PVDF |
性能数値は、このポンプの Nuodean データシートから転記されています。流量は、周囲温度の水を使用してポンプ吐出口で測定されます。デューティポイントは、空気供給圧力、吸引条件、流体の粘度、吐出ヘッドによって異なります。ご注文前に担当技術者に業務内容をご確認ください。
最大 6.1 m の乾式リフトによる自吸式なので、サンプを使用せずにドラムと IBC を床レベルから空にできます。
コンパクトなサイズと軽量なので、制御盤内や移動プラットフォームへの取り付けが簡単です。
エア絞りによる流量制御により、剪断や発泡を起こすことなく、少量のバッチを正確かつ再現性よく供給できます。
各サイクルの最後に空運転するため、ラインを損傷することなくきれいにでき、バッチ間の洗浄に最適です。
非金属モデルは軽量のダイヤフラムと低摩擦シールを使用しており、より速いストロークサイクルを可能にします。これにより、空気消費量や圧力を上昇させることなく流量が増加します。
はい、非金属モデルは腐食性液体に対して定格されています。アルミニウム、鋳鉄、ステンレス鋼のモデルは、刺激性の低い流体に適しています。特定の化学物質に対するエラストマーの適合性を確認してください。
アルミモデルは最軽量で騒音も最も低いモデルです。非金属モデルは、防氷エアシステムと低吐出圧により静かな運転も可能です。
はい、取り付け面積、ポートの位置、ベースの寸法は他のブランドと一致しています。同じポートサイズのポンプをお持ちの場合は、配管やベースを変更せずに 1 インチ DP3X と交換できます。

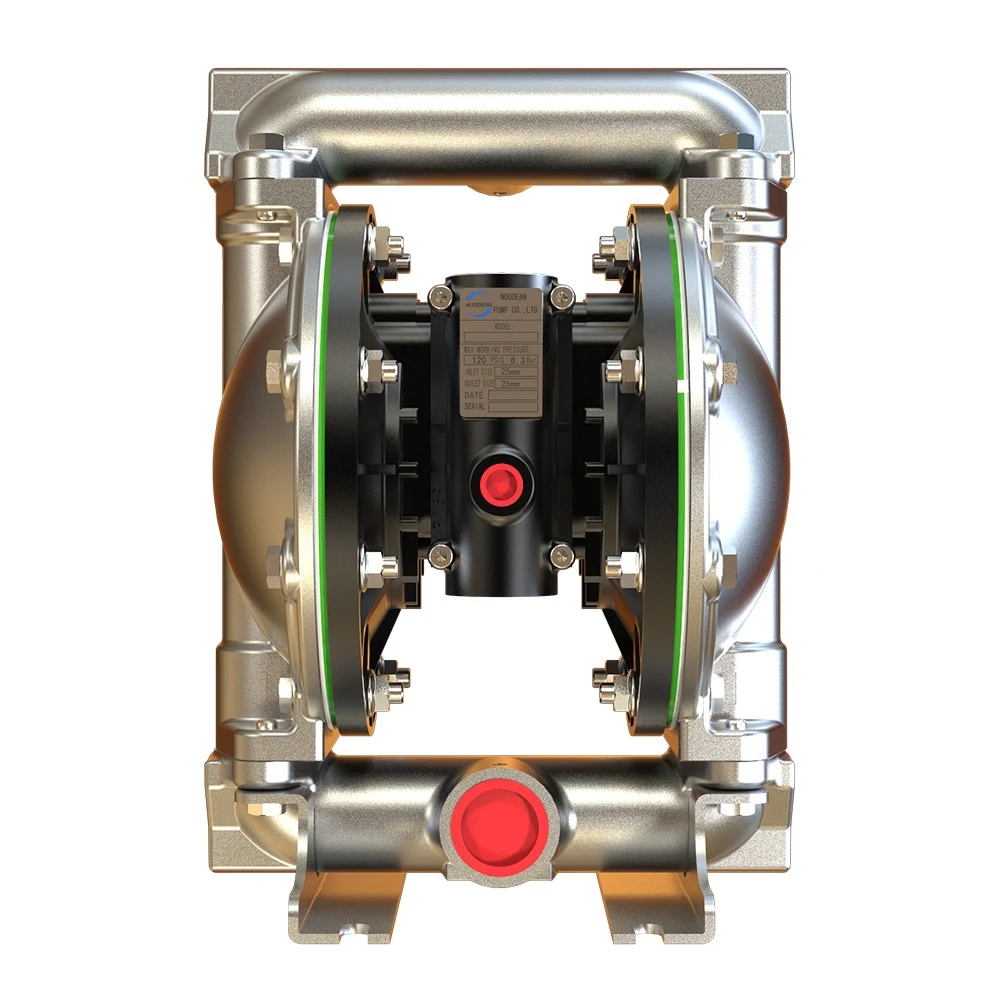

ステンレスモデルは乾式吸込揚程6.1m（20フィート）と1インチシリーズ最高です。これにより、呼び水システムを使用せずにポンプの下から流体を吸引することができます。
流体、流量、吐出ヘッド、使用可能な空気圧力をお知らせください。用途に応じて最適なボディ材質と型式コードをご提案させていただきます。
