MgF2 Window
Magnesiumfluorid-(MgF 2 )-Fenster bieten eine hervorragende breitbandige Transmission vom tiefen UV bis ins mittlere Infrarot. Die DUV-Transmission macht sie ideal für den Einsatz...
MgF2 Window
Magnesiumfluorid-Fenster (MgF 2 ) bieten eine ausgezeichnete Breitbandtransmission vom tiefen UV bis ins mittlere Infrarot. Die DUV-Transmission macht sie ideal für den Einsatz an der Wasserstoff-Lyman-Alpha-Linie sowie für UV-Strahlungsquellen und -empfänger und für Excimerlaser-Anwendungen. MgF 2 ist ein robustes Material, das chemischem Ätzen, Laserschäden sowie mechanischem und thermischem Schock widersteht. Es besitzt eine Knoop-Härte von 415 und einen Index von...
- HerstellerOST Photonics
- KategorieInfrarotfenster
- LieferzeitWird je Auftrag angegeben
- AnpassungGröße, Orientierung und Oberflächengüte nach Zeichnung
Vorteile
1 ) Ausgezeichnete Transmission von 120nm bis 7μm
2 ) Robust und langlebig
3 ) Beständig gegen chemisches Ätzen
Technische Daten
1 ) Durchmessertoleranz: +/-0.2mm
2 ) Dickentoleranz: +/-0.03mm
3 ) Apertur: >90%
4 ) Oberflächenqualität: 80/50~10/5 (S/D)
5 ) Parallelität: <1 Bogenminute
6 ) Fase: 0.3-0.5mmx45°
Optische Eigenschaften
| Transmissionsbereich | 0.12 bis 7 Mikron |
| Brechungsindex | 1.413 bei 0.22 Mikron |
| Brechungsverlust | 5.7% bei 0.22 Mikrometer |
| Kristall-/Klassenstruktur | Tetragonal |
| Spaltebene | (100), (110), unvollkommen |
Thermische Eigenschaften
| Wärmeausdehnung | 13.7 (parallel) 8.9 (senkr.) x10－6/K |
| Wärmeleitfähigkeit | 21 (parallel) 33.6(senkr.) W m－1K－1 bei 300K |
| Schmelzpunkt | 1255℃ |
| Spezifische Wärmekapazität | 1003 J Kg－1K－1 |
Mechanische Eigenschaften
| Dichte | 3.18 g/cc |
| Härte (Knoop) | 415 |
| Elastizitätsmodul | 138 GPa |
| Schubmodul | 54.66 GPa |
| Kompressionsmodul | 101.32 GPa |
| Poissonzahl | 0.276 |
| Elastizitätsgrenze | 49.6 GPa (7200psi) |
| Molekulargewicht | 62.32 |
Chemische Eigenschaften
| Löslichkeit | 0.0002g/100g Wasser |

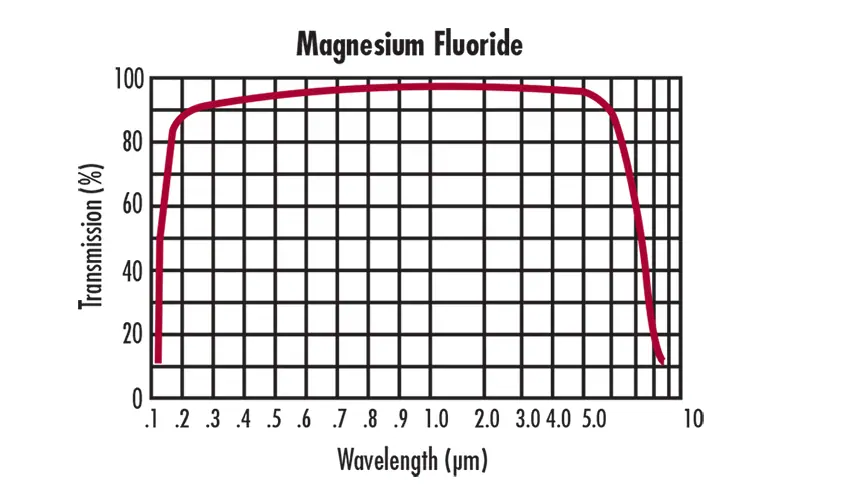

Technische Abbildungen
Weitere Infrarotfenster-Materialien
Angebot anfordern für Fenster MgF2
Senden Sie uns Ihre Abmessungen, die Orientierung, die Oberflächengüte und die Menge. Unsere Ingenieure antworten mit einem technischen Vorschlag und einem Preis.
