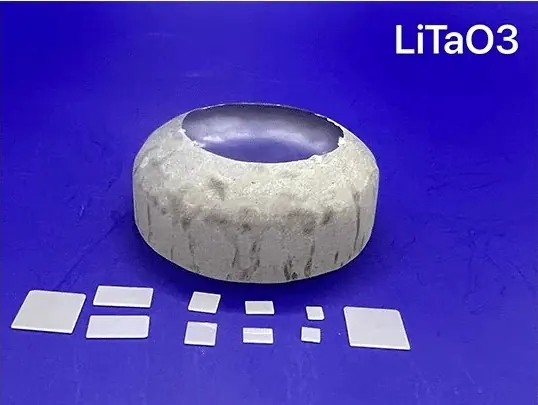

LiTaO3-Substrat
Die chemische Formel von Lithiumtantalat lautet LiTaO3; der Lithiumtantalat-Kristall ist farblos oder gelblich. Der LiTaO3-Kristall ist ein ferroelektrischer Kristall mit hervorragenden elektrooptischen, piezoelektrischen, elektrischen und pyroelektrischen Eigenschaften. Die Züchtung erfolgt nach dem Ziehverfahren. Der Lithiumtantalat-Kristall wird in der Lasertechnik als Güteschalter und in der Infrarottechnik als pyroelektrischer Detektor verwendet und kann außerdem eingesetzt werden ...
- HerstellerOST Photonics
- KategorieKristallwafer und Substrat
- LieferzeitWird je Auftrag angegeben
- AnpassungGröße, Orientierung und Oberflächengüte nach Zeichnung
Die chemische Formel von Lithiumtantalat lautet LiTaO3; der Lithiumtantalat-Kristall ist farblos oder gelblich. Der LiTaO3-Kristall ist ein ferroelektrischer Kristall mit hervorragenden elektrooptischen, piezoelektrischen, elektrischen und pyroelektrischen Eigenschaften. Die Züchtung erfolgt nach dem Ziehverfahren. Der Lithiumtantalat-Kristall wird in der Lasertechnik als Güteschalter und in der Infrarottechnik als pyroelektrischer Detektor verwendet und kann außerdem zur Herstellung von Filtern und Resonatoren dienen.
OST Photonics liefert hochwertige LiTaO3-Kristallsubstrate für Forschung und Industrie. Kristallorientierung, Größe und Dicke können nach Ihren Anforderungen gefertigt werden.
Merkmale
- Stabile mechanische Eigenschaften
- Stabile chemische Eigenschaften
- Hohe optische Zerstörschwelle
- Gute piezoelektrische und pyroelektrische Eigenschaften
Anwendungen
- Quasi-Phasenanpassung für SHG und OPO
- Optische Modulatoren
- SAW-Bauelemente vom RF-Typ
- Hochfrequenzfilter
- pyroelektrische Detektoren
Fertigungsmöglichkeiten
- Orientierung: X, Y, Z, X112Y, Y36, Y42, Y48 usw.
- Abmessung: 2”, 3”, 4”, 6”, 5x5mm, 10x10mm, 20x20mm, etc.
- Dicke: 0.35mm, 0.5mm, 1.0mm usw.
- Verfügbare Artikel: Wafer, Substrate, Rohlinge und kundenspezifische Optiken
Spezifikation und Eigenschaften von LiTaO3-Substraten
| Kristallstruktur | Trigonal, Raumgruppe R3c, Punktgruppe 3m |
| Gitterkonstante | a=5.154 Å, c=13.781 Å |
| Schmelzpunkt | 1650 ℃ |
| Curie-Temperatur | 603 ℃ |
| Härte | 5.5 Mohs |
| Dichte | 7.46 g/cm3 |
| Dielektrizitätskonstanten | ε11/ε0:51.7 |
| ε33/ε0:44.5 | |
| Elastische Steifigkeitskoeffizienten | CE11:2.33(x10^11 N/m2) |
| CE33:2.77(x10^11 N/m2) | |
| Piezoelektrische Dehnungskonstanten | d22:2.4(x10^-11 C/N) |
| d33:0.8(x10^-11 C/N) | |
| Transmissionsbereich | 400-4500 nm |
| Elektrooptische Koeffizienten | r33=30.4 pm/V |
| Brechungsindex bei 632.8nm | no=2.176, ne=2.180 |
| Orientierung | X, Y, Z, X112Y, Y36, Y42, Y48, etc. |
| Orientierungstoleranz | ±0.25° |
| Abmessung | 2”, 3”, 4”, 6”, 5x5mm, 10x10mm, 20x20mm, usw. |
| Maßtoleranz | ±0.2 mm oder besser |
| Dicke | 0.35mm, 0.5mm, 1.0mm, etc. |
| Dickentoleranz | ±0.025 mm oder besser |
| Oberflächengüte | Einseitig poliert (SSP)/beidseitig poliert (DSP) |
| Rauheit | Ra≤5Å |
| Verpackung | Reinbeutel der Klasse 100, Reinstraum der Klasse 1000 |
Weitere Werkstoffe für Kristallwafer und Substrate
Angebot anfordern für Substrat LiTaO3
Senden Sie uns Ihre Abmessungen, die Orientierung, die Oberflächengüte und die Menge. Unsere Ingenieure antworten mit einem technischen Vorschlag und einem Preis.
Fragen von Einkäufern
Welche Kristallstruktur hat das LiTaO3-Substrat?
Welche Gitterkonstante hat das LiTaO3-Substrat?
Wie lautet der Schmelzpunkt des LiTaO3-Substrats?
Welche Curie-Temperatur hat das LiTaO3-Substrat?
Wie erhalte ich ein Angebot für LiTaO3 Substrat?
Ist es möglich, LiTaO3-Substrat nach kundenspezifischen Vorgaben zu fertigen?
Wer stellt LiTaO3-Substrat her?
