Germaniumfenster (Ge)
Germanium (Ge)-Fenster sind ab Lager mit drei Antireflexbeschichtungsoptionen erhältlich: 3 – 5μm für Anwendungen im mittleren Infrarot, 3 – 12μm für breitbandige multispektrale Anwendungen oder 8 – 12μm für Wärmebildanwendungen. Aufgrund des hohen Brechungsindex (etwa 4.0 von 2 – 14μm) wird für diese Germaniumfenster eine Antireflexbeschichtung empfohlen, um eine ausreichende Transmission im betreffenden Bereich zu erzielen. G...
- HerstellerOST Photonics
- KategorieInfrarotfenster
- LieferzeitWird je Auftrag angegeben
- AnpassungGröße, Orientierung und Oberflächengüte nach Zeichnung
Germanium (Ge)-Fenster sind ab Lager mit drei Antireflexbeschichtungsoptionen erhältlich: 3 – 5μm für Anwendungen im mittleren Infrarot, 3 – 12μm für breitbandige multispektrale Anwendungen oder 8 – 12μm für Wärmebildanwendungen. Aufgrund des hohen Brechungsindex (etwa 4.0 von 2 – 14μm) wird für diese Germaniumfenster eine Antireflexbeschichtung empfohlen, um eine ausreichende Transmission im betreffenden Bereich zu erzielen. Germanium unterliegt dem thermischen Durchgehen, das heißt, die Transmission nimmt mit steigender Temperatur ab. Daher sollten diese Germaniumfenster bei Temperaturen unter 100°C eingesetzt werden. Die hohe Dichte von Germanium (5.33 g/cm3) ist bei der Auslegung gewichtskritischer Systeme zu berücksichtigen. Die Knoop-Härte von Germanium (780) ist etwa doppelt so hoch wie die von Magnesiumfluorid, wodurch es sich ideal für Infrarotanwendungen mit robuster Optik eignet.
Vorteile
1 ) Unbeschichtet oder mit AR-Beschichtungen für verschiedene IR-Bereiche
2 ) Minimale chromatische Aberration durch geringe Dispersion
3 ) Ideal für Infrarotanwendungen, die robuste Optiken erfordern
Technische Daten
1 ) Durchmesser: 3~300mm
2 ) Durchmessertoleranz: +/-0.2mm
3 ) Dickentoleranz: +/-0.03mm
4 ) Apertur: >90%
5 ) Oberflächengüte: 80/50~10/5 (S/D)
6 ) Parallelität: <1 Bogenminute
7 ) Fase: 0.3-0.5mmx45°
8 ) Beschichtung: AR/AR@7-14μm; DLC/AR@7-14μm; BBAR/BBAR@3-12μm
Optische Eigenschaften
| Transmissionsbereich | 1.8 bis 23 Mikron |
| Brechungsindex | 4.0026 bei 11 Mikrometer |
| Brechungsverlust | 53% bei 11 Mikrometer |
| Kristall-/Klassenstruktur | Kubisch Diamant, Fd3m |
| Spaltebene | (111), nicht perfekt |
Thermische Eigenschaften
| Wärmeausdehnung | 6.1×10－6 / ℃ at 298K |
| Wärmeleitfähigkeit | 58.61W m－1K－1 at 293K |
| Schmelzpunkt | 936 ℃ |
| Spezifische Wärmekapazität | 310 J Kg－1K－1 |
Mechanische Eigenschaften
| Dichte | 5.33 g/cc |
| Hardness(Knoop) | Knoop 780 |
| Elastizitätsmodul | 108.7 GPa |
| Schubmodul | 67 GPa |
| Kompressionsmodul | 77.2 GPa |
| Poissonzahl | 0.28 |
| Elastizitätsgrenze | 89.6 MPa(13000psi) |
| Molekulargewicht | 72.59 |
Chemische Eigenschaften
| Löslichkeit | Wasserunlöslich |

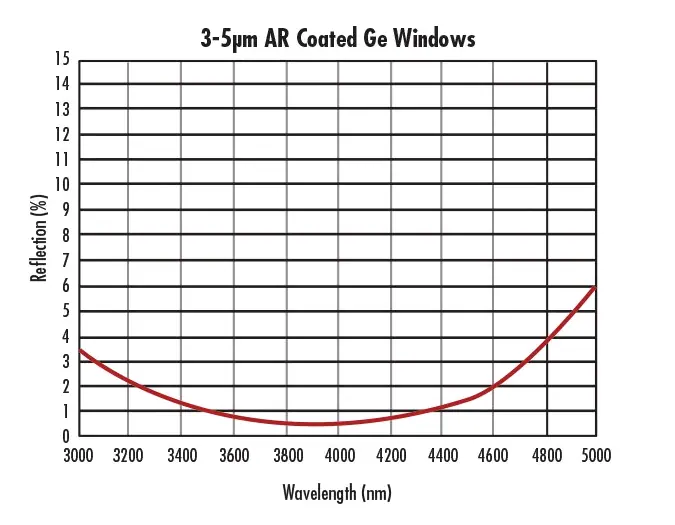

Technische Abbildungen
Weitere Infrarotfenster-Materialien
Angebot anfordern für Fenster aus Germanium (Ge)
Senden Sie uns Ihre Abmessungen, die Orientierung, die Oberflächengüte und die Menge. Unsere Ingenieure antworten mit einem technischen Vorschlag und einem Preis.
