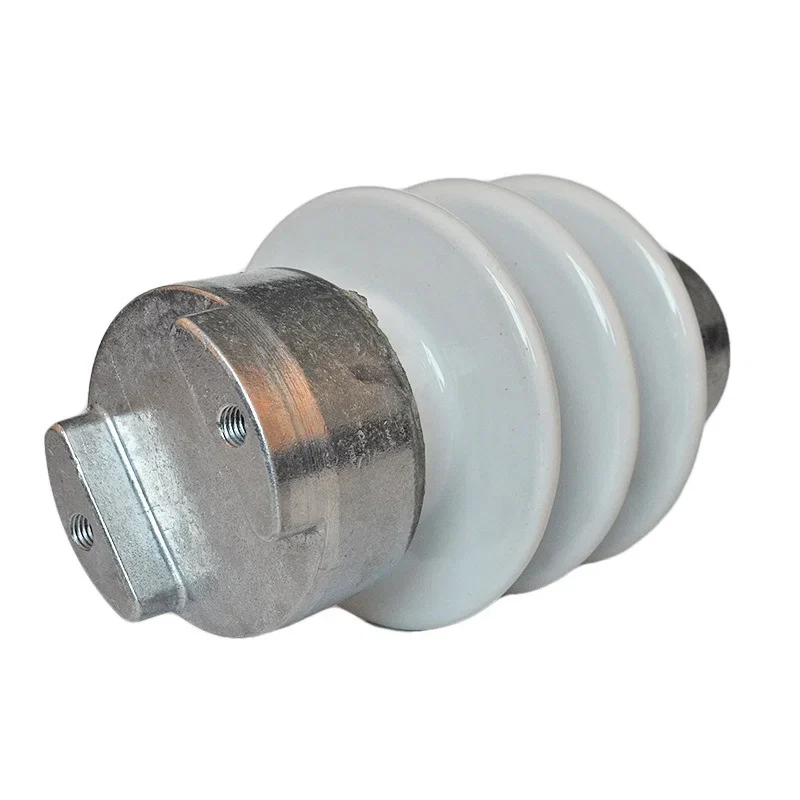

제품 개요

10 kV 개폐장치용 GOST 도형 고체 코어 지지애자로, 배전 설비 내 단로기와 차단기의 충전부 지지에 사용합니다. 시험 전압은 10 kV 정격에 대해 80 kV, 최소 파괴력은 4 kN, 1개 중량은 2.75 kg입니다. 세라믹 소지는 GOST 20419-83에 적합한 그룹 120 전기공학용 자기이며, 금구는 AK12 알루미늄 합금 또는 구상흑연주철입니다.

• GOST

이 품종이 선택되는 이유

• 러시아와 CIS 고객이 조항 단위로 요구하는 GOST 재료 사양에 따른 제작
• 10 kV 정격에 대한 시험 전압 80 kV로 명확한 절연 여유를 확보합니다
• 개폐 조작 하중에 대응하는 캔틸레버 강도 4 kN, 비틀림 강도 100 N.m
• 시멘트 접합부의 실리콘 실런트가 금구 이음부로 물이 들어오는 것을 막습니다

사용 위치

• 배전반 내 10 kV 단로기 및 차단기
• GOST 및 UKhL1 기후 등급으로 제작하는 옥내 개폐장치
• 개폐장치 개수 공사에서의 노후 C4-80 II 교체
• CIS 시장으로 수출하는 개폐장치 제조업체

적합한 용도

• GOST 사양으로 제작하는 개폐장치 제조업체
• 10 kV 설비를 유지관리하는 러시아 및 CIS 국가의 전력회사
• GOST 도형 전기용 자기를 공급하는 대리점

적합한 부품이 없을 때 생기는 문제

• 치수뿐 아니라 GOST 재료 조항까지 지키는 공급처를 찾는 일
• 몇 시즌의 개폐 조작으로 시멘트 접합부가 헐거워지는 지지애자
• 애자를 조작축 지지체로 사용할 때 발생하는 비틀림 파손
• 생산이 중단된 GOST 부품 번호의 긴 조달 리드타임

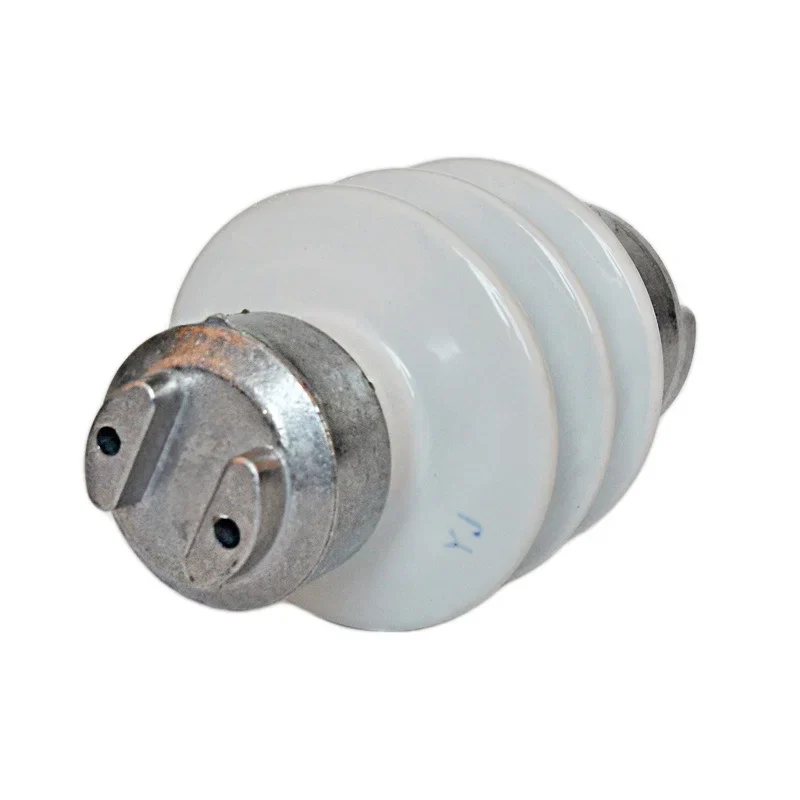

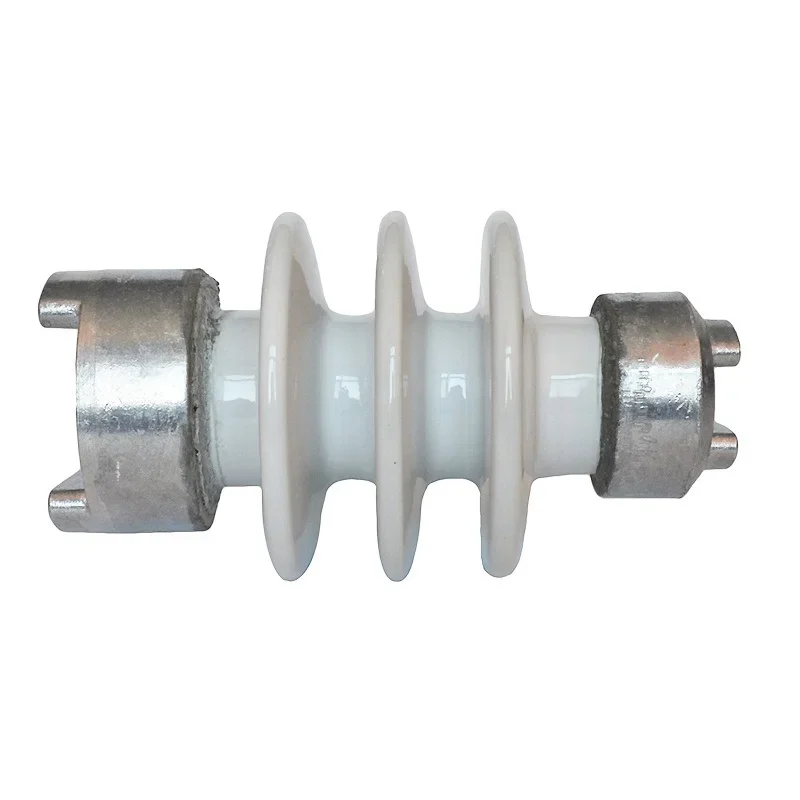

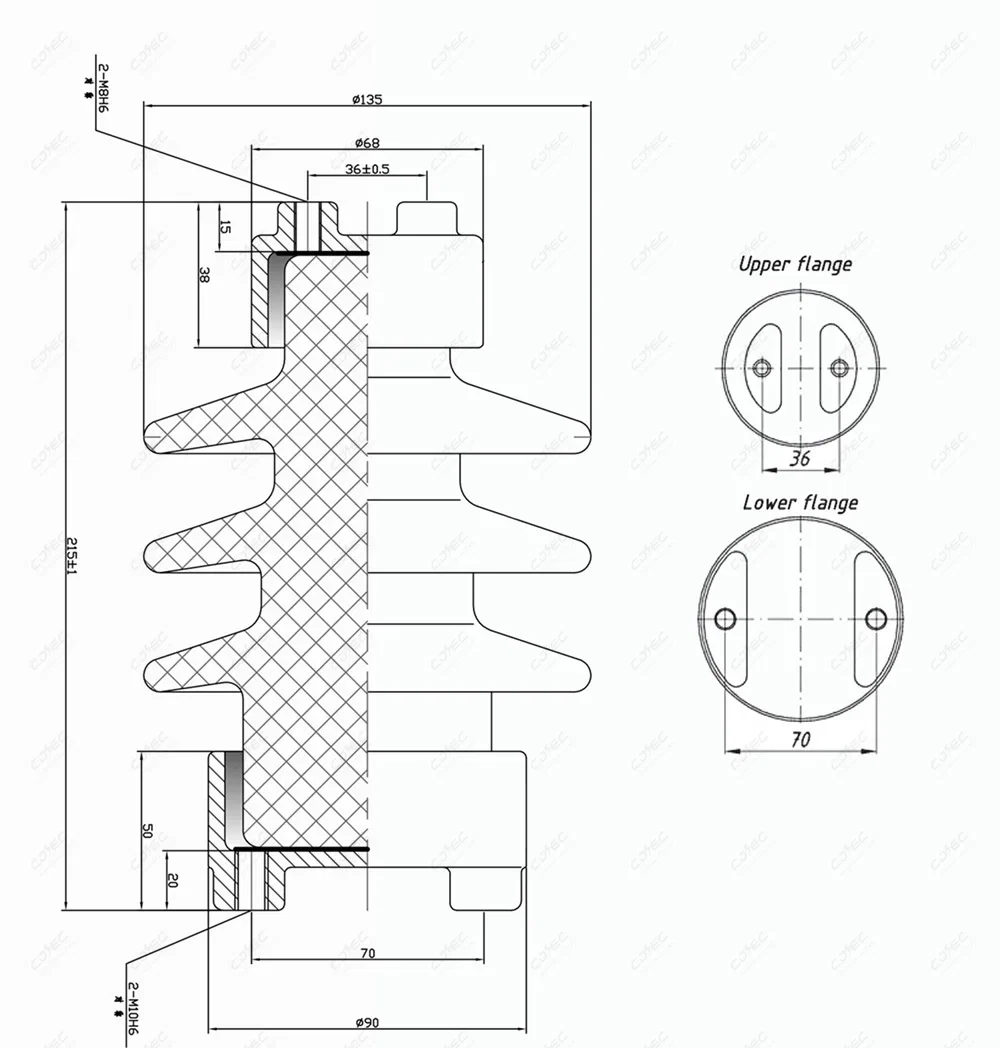

구조

• 정격 10 kV, 시험 전압 80 kV
• 최소 기계적 파괴력 4 kN
• 300 mm creepage distance
• 비틀림 강도 100 N.m
• UKhL1 기후 조건 사양
• 2.75 kg unit weight

이 제품의 공표 수치

아래 값은 모두 본 품목의 제조사 데이터에 따른 것입니다. 기재되지 않은 수치는 발주 전에 도면과 대조해 확인합니다.

최소 기계적 파괴력	4 kN
연면거리	300 mm
비틀림 강도	100 N.m
개당 중량	2.75 kg
캔틸레버 강도	4 kN
정격 전압	10 kV
시험 전압	80 kV

재료

• GOST 20419-83에 적합한 그룹 120 전기공학용 세라믹

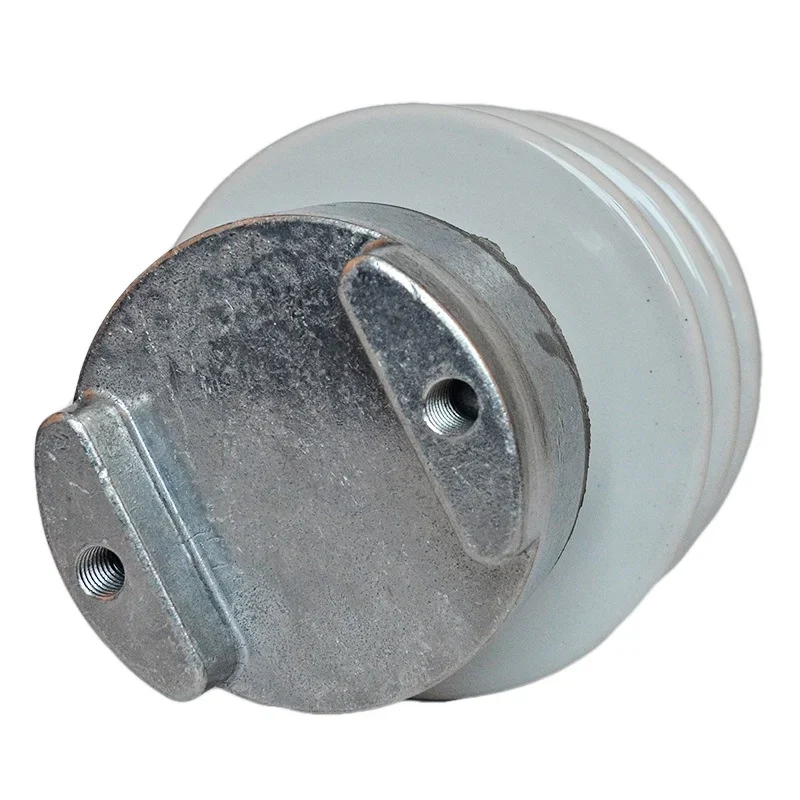

• GOST 1583-93에 적합한 AK12 알루미늄 합금 금구 또는 구상흑연주철
• GOST 10178-85에 적합한 PTs-500 DON 포틀랜드 시멘트 접착
• 시멘트 접합부의 실리콘 실런트

공정

• 소지 압출 및 절삭
• 시유
• 소성
• 금구의 시멘트 접착
• 접합부 밀봉
• 전기 시험

시험

• 4 kN 값에 대한 캔틸레버 하중 증명 시험
• 정기 시험에서 인가하는 시험 전압 80 kV
• 출하 전 시멘트 접합부 및 실런트 검사

인증

• GOST 20419-83, GOST 1583-93 및 GOST 10178-85에 적합한 재료 사양
• ISO 9001 품질경영시스템

맞춤 제작 옵션

• 지정하신 사양에 따른 알루미늄 합금 또는 구상흑연주철 금구
• 고객의 도면 및 견본에 따른 생산
• 고객사 부품 번호에 따른 표시

다른 품종과의 비교

IEC 도형 지지애자	역할은 같고 치수 규격과 재료 규격이 다릅니다. 개폐장치 도면이 GOST 조항을 지정하는 경우 C4-80 II를 지정하십시오.
주형 수지 지지애자	자기는 자외선에서도 표면 성상을 유지하며 지속적인 캔틸레버 하중에서도 크리프가 발생하지 않습니다. 애자가 조작축을 지지하는 곳에서는 이 점이 중요합니다.

발주 전과 도착 후에

• 발주 전에 금구 재료가 알루미늄 합금인지 구상흑연주철인지 확인하십시오
• 운용 중에는 캔틸레버 4 kN, 비틀림 100 N.m를 넘지 마십시오
• 실런트가 손상되지 않도록 보관 중에는 시멘트 접합부를 건조하게 유지하십시오
• 취부 전에 유약의 깨짐을 확인하십시오. 갓이 깨지면 연면거리가 짧아집니다
