18kV 25A 고압 ANSI 변압기 부싱

제품 개요

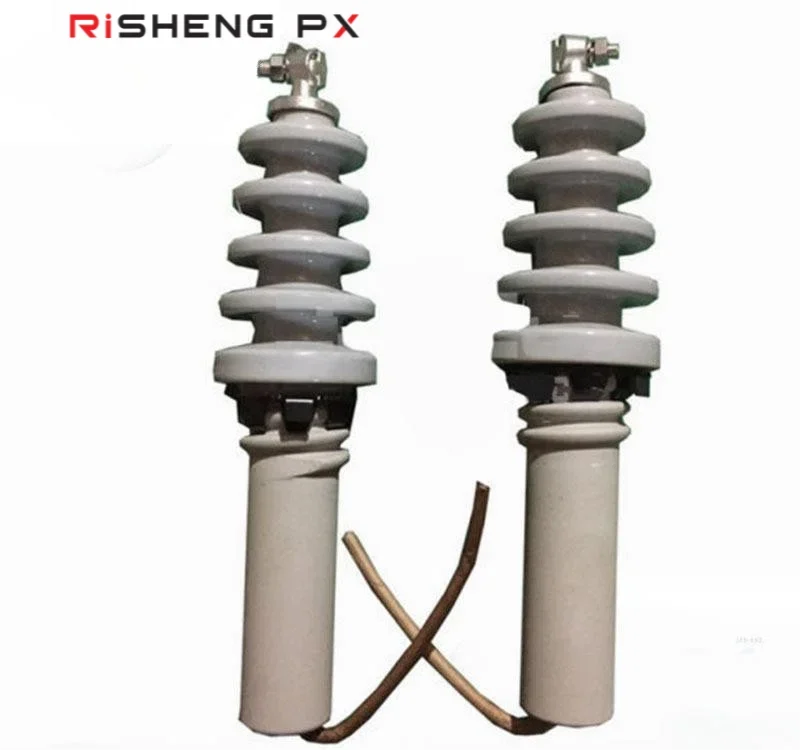

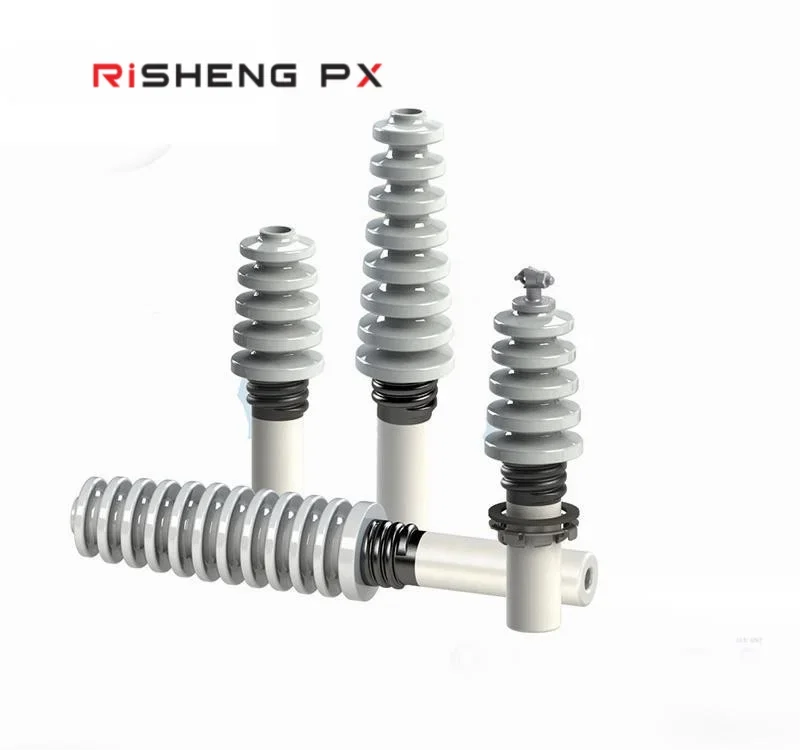

ANSI-18/50 소체로 제작한 25 A 정격의 18 kV ANSI 변압기 부싱입니다. 전체 높이 541 mm, h2 184 mm, d1 101 mm, h1 214 mm, 단일 우산형 갓 8매로 연면거리 480 mm, 순중량 3.5 kg입니다. 낮은 25 A 정격은 부싱이 계통 전압 전량을 견뎌야 하면서도 전류는 적은 계기 회로 및 보조 회로 접속에 적합합니다.

이 품종이 선택되는 이유

계통 전압이 그대로 걸리는 보조 회로 및 계기 회로용 25 A 정격
본체 길이 541 mm, 갓 8매로 연면거리 480 mm
전기적 및 기계적 성능에 관한 ANSI 규격에 적합
가혹한 옥외 환경을 위해 제작한 고품위 자기

사용 위치

18 kV 보조 회로 및 계기용 변성기 접속
ANSI 기기의 저전류 고전압 단자
저전류이면서도 전 전압을 견뎌야 하는 개폐장치 접속부
설치된 ANSI-18/50 소체에서의 교체

적합한 용도

변압기 및 계기용 변성기 제조업체
ANSI를 적용하는 개폐장치 제조업체
저전류 고압 부싱을 공급하는 대리점

적합한 부품이 없을 때 생기는 문제

저전류 접속부에 과대한 전류 정격의 부싱을 사용하는 경우
계통 전압이 그대로 걸리는 보조 단자에서의 섬락
노출된 저전류 단자에서의 열 및 기상에 의한 열화
설치된 ANSI-18/50 외형 치수와의 정확한 일치

구조

18 kV at 25 A
ANSI-18/50 소체: H 541 mm, h2 184 mm, d1 101 mm, h1 214 mm
480 mm creep distance

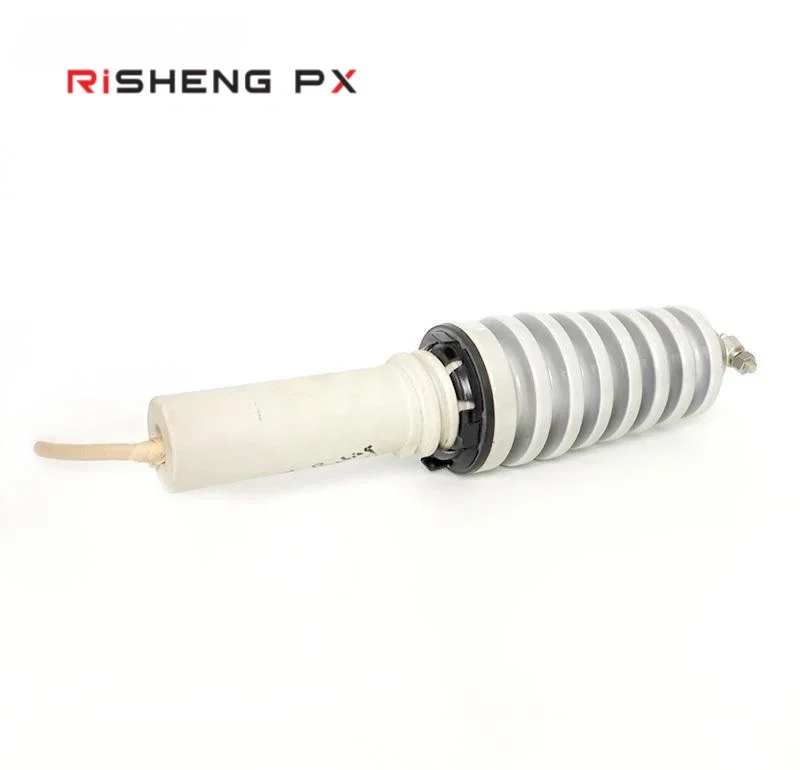

단일 우산형 갓 8매
3.5 kg weight
전기적 및 기계적 성능에 관한 ANSI 규격에 적합
섬락 발생 확률을 낮추는 유선형 설계

이 제품의 공표 수치

아래 값은 모두 본 품목의 제조사 데이터에 따른 것입니다. 기재되지 않은 수치는 발주 전에 도면과 대조해 확인합니다.

연면거리	480 mm
중량	3.5 kg

재료

고품위 전기용 자기
나사가 달린 도체

공정

성형
시유
소성
도체 조립
전기적 및 기계적 시험

시험

ANSI-18/50 수치에 대한 치수 검증
ANSI 요건에 따른 전기 성능 시험
표면 및 유약 검사

인증

전기적 및 기계적 성능에 관한 ANSI 규격에 적합
ISO 9001 품질경영시스템

맞춤 제작 옵션

ANSI-15/50 및 ANSI-27/50 소체도 대응 가능
사양에 따른 전류 정격 및 나사 치수
OEM 및 ODM 공급

다른 품종과의 비교

나사식 ANSI 18kV 부싱 수록 품목	ANSI-18/50의 소체와 치수는 동일합니다. 본 수록 품목은 저전류 접속용으로 25 A 전류 정격을 명시하고 있습니다.
ANSI 15kV 변압기 부싱	본체 길이 485 mm, 연면거리 310 mm의 더 낮은 전압 등급 품종입니다. 등급은 전류가 아니라 계통 전압에 맞춰 선정하십시오.
