Ventana de LiF
El fluoruro de litio (LiF) se utiliza en ventanas, lentes y prismas para el UV de vacío, el UV, el visible y el infrarrojo, cuando se desea transmisión en el intervalo de 0,104 µm a 7 µm. La transmisión es de aproximadamente el 40 % a 121 nm. El LiF es atacado por la humedad atmosférica a 400 C y se reblandece a 600 C. El LiF es sensible al choque térmico. La irradiación produce centros de color. El material puede exfoliarse a lo largo de (100) y, con menor frecuencia, de (110). Aunque las propiedades óp...
- FabricanteOST Photonics
- CategoríaVentana infrarroja
- Plazo de entregaSe presupuesta por pedido
- PersonalizaciónTamaño, orientación y acabado superficial según plano
El fluoruro de litio (LiF) se utiliza en ventanas, lentes y prismas para el UV de vacío, el UV, el visible y el infrarrojo, cuando se desea transmisión en el intervalo de 0,104 µm a 7 µm. La transmisión es de aproximadamente el 40 % a 121 nm. El LiF es atacado por la humedad atmosférica a 400 C y se reblandece a 600 C. El LiF es sensible al choque térmico. La irradiación produce centros de color. El material puede exfoliarse a lo largo de (100) y, con menor frecuencia, de (110). Aunque las características ópticas son buenas, la estructura no es perfecta y la exfoliación resulta difícil. Se ofrecen ventanas de LiF de calidad VUV.
Ventajas
1 ) Excelente rendimiento óptico
2 ) Ideal para aplicaciones en el rango de 120nm – 6μm
3 ) Buena transmisión en la región VUV
Especificaciones
1 ) Tolerancia de diámetro: +/-0.2mm
2 ) Tolerancia de espesor: +/-0.03mm
3 ) Apertura: >90%
4 ) Calidad superficial: 80/50~10/5 (S/D)
5 ) Paralelismo: <1 minuto de arco
6 ) Chaflán: 0.3-0.5mmx45°
Propiedades ópticas
| Rango de transmisión | 0.12 a 6 micrones |
| Índice de refracción | 1.392 a 0.6 micrones |
| Pérdida por refracción | 5.2% a 0.6 micrones |
| Estructura cristalina/de clase | Cúbica FCC, NaCl, Fm3m |
| Plano de exfoliación | (100) cleavage |
Propiedades térmicas
| Dilatación térmica | 37×10－6 K－1 at 283K |
| Conductividad térmica | 58.61 W m－1K－1 at 293K |
| Punto de fusión | 936 ℃ |
| Capacidad calorífica específica | 310 J Kg－1K－1 |
Propiedades mecánicas
| Densidad | 2.64 g/cc |
| Hardness(Knoop) | 102 con indentador de 600g |
| Módulo de Young | 64.97 GPa |
| Módulo de cizalladura | 55.14 GPa |
| Módulo de compresibilidad | 62.03 GPa |
| Coeficiente de Poisson | 0.326 |
| Límite elástico | 11.2 Mpa (1620psi) |
| Peso molecular | 25.94 |
Propiedades químicas
| Solubilidad | 0.27g/100g de agua a 20℃ |

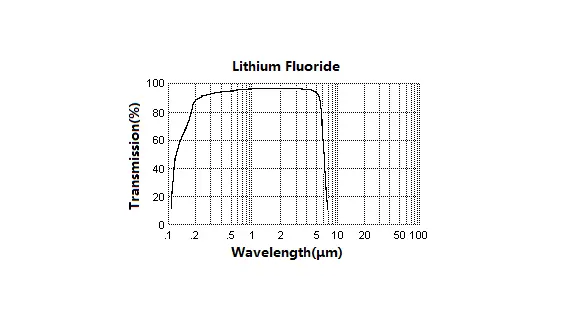

Imágenes técnicas
