Практическая разница между ними на воздушной линии — не электрическая прочность. Это то, что происходит при отказе, и то, увидит ли это ваш обход.

Настоящее различие — в характере отказа

При пробое тарелки из закалённого стекла стекло раскалывается и оболочка отпадает, а гирлянду удерживают шапка и стержень. Это видно с земли и с вертолёта. При пробое фарфоровой тарелки она обычно выглядит целой, и чтобы её найти, приходится проверять гирлянду поштучно. На длинной линии именно это различие определяет бюджет обслуживания.

Тарельчатый изолятор из закалённого стекла U70B для линий 33kV

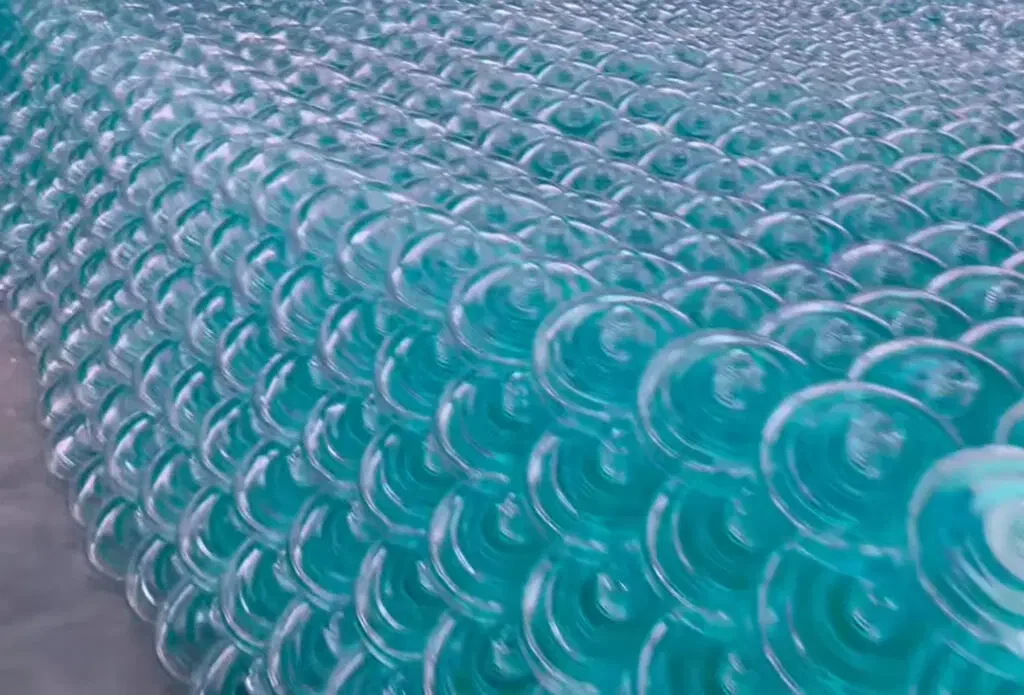

Механические характеристики

Оба материала применяются в одном и том же диапазоне задач. Наши тарелки из закалённого стекла охватывают от 40kN у U40B через 70kN, 100kN и 120kN до 160kN у U160B, с приёмо-сдаточным механическим испытанием каждой тарелки от 20kN до 80kN. Фарфоровые штыревые и опорные изоляторы охватывают консольные характеристики от 4kN до 16kN в зависимости от исполнения.

Тарельчатый изолятор из закалённого стекла U40B 40kN

Длина пути утечки на единицу

Стеклянные тарелки дают фиксированную длину пути утечки на единицу, а общую величину задаёт длина гирлянды: 185мм у U40B, 320мм у U70B–U120B и 400мм у U160B. Фарфоровый штыревой опорный изолятор несёт всю длину пути утечки в одном корпусе — от 450мм у ALP22-450 до 1015мм у ANSI 57-14. Какой подход подойдёт, зависит от того, есть ли в конструкции место для качающейся гирлянды.

Линейный опорный фарфоровый изолятор ANSI 57-14 с длиной пути утечки 1015мм

Где фарфор по-прежнему выигрывает

Фарфор — устоявшийся материал на границе с баком трансформатора, где деталь должна быть одновременно механическим креплением и уплотнением. Он также сохраняет поверхность под ультрафиолетом и нагревом без того старения, которое может проявлять полимерная оболочка. Для проходных изоляторов ниже 40kV он остаётся выбором по умолчанию, поэтому вся наша линейка трансформаторных проходных изоляторов выполнена из фарфора.

Трансформаторный проходной изолятор DIN 24kV 630A CD525

Выбор для пыльной линии

На пыльной линии профиль важнее материала. Аэродинамические стеклянные тарелки выполнены так, что ветер сносит отложения, а не даёт им осесть. В фарфоре равнозначный шаг — переход на штыревой опорный изолятор с большой длиной пути утечки, например ZS-770 с 770мм пути утечки.

Аэродинамический подвесной изолятор из закалённого стекла серии XYAY

Продукция, упомянутая в этом руководстве

Подвесные стеклянные изоляторы

Тарельчатый изолятор из закалённого стекла U40B 40kN

Подвесные стеклянные изоляторы

• Длина пути утечки 185 мм
• Сцепное гнездо 11 мм
• Выдерживаемое напряжение промышленной частоты под дождём 25 kV

Тарельчатый изолятор из закалённого стекла U70B для линий 33kV

Подвесные стеклянные изоляторы

• Диаметр 255 мм
• Длина пути утечки 320 мм
• Сцепное гнездо 16 мм

Аэродинамический подвесной изолятор из закалённого стекла серии XYAY

Штыревые изоляторы

• Номинальная механическая разрушающая нагрузка 120 kN
• Номинальная длина пути утечки 365 мм
• Напряжение пробоя промышленной частоты 130 kV

Фарфоровый штыревой опорный изолятор ZS-770 с длиной пути утечки 770мм

• Длина пути утечки 770 мм
• Номинальная электромеханическая разрушающая нагрузка 16 kN
• Выдерживаемое напряжение грозового импульса 190 kV
