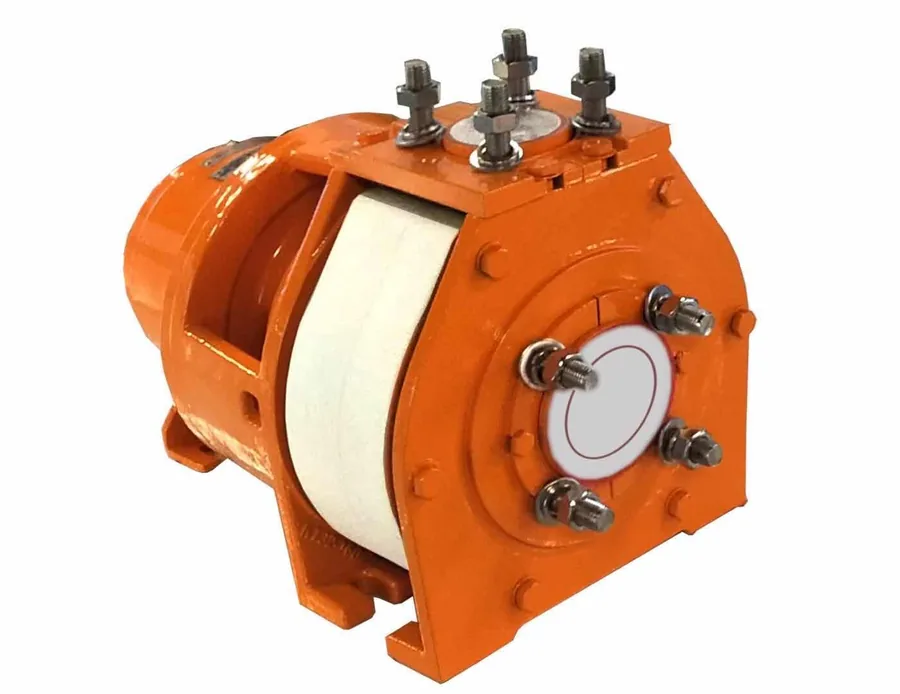

Horizontal de una etapa, extraíble hacia atrás, PP / PE / UHMW-PE
La serie KCP es una bomba de agua horizontal de una etapa con una construcción extraíble hacia atrás. Las piezas húmedas son termoplásticas (PP, PE o UHMW-PE) y la bomba maneja un contenido sólido de aproximadamente el 10 por ciento.
Se ofrece con un impulsor cerrado o semiabierto y montado sobre un marco de base soldado o sobre una placa base de hierro fundido. Los rodamientos están lubricados con grasa y el sello del eje es de un solo tipo.
PP, PE y UHMW-PE están disponibles cuando se prefiere una parte húmeda de plástico a la de metal.
Un valor límite de contenido sólido de aproximadamente el 10 por ciento.
El impulsor se selecciona para adaptarse al líquido en lugar de fijarse en el marco.
El conjunto giratorio se retira sin alterar la carcasa ni las tuberías.
No hay sistema de aceite, ni nivel de aceite que revisar ni aceite que cambiar.
Un marco base soldado o una placa base de hierro fundido según la instalación.
Servicio en el que el líquido transporta alrededor del 10 por ciento de sólidos.
Funcionamiento continuo con una temperatura del líquido de hasta 80°C.
| Problema | Cómo responde la serie KCP |
|---|---|
| No se desea una parte mojada de metal | Se ofrecen PP, PE y UHMW-PE como materiales húmedos. |
| El líquido transporta sólidos | La serie está clasificada para un contenido sólido de aproximadamente el 10 por ciento. |
| Se necesita una gran descarga | La boquilla de descarga llega hasta DN 250 con una potencia de accionamiento de hasta 200 kW. |
| La lubricación con aceite agrega mantenimiento | Los rodamientos están lubricados con grasa. |
| Tipo | Horizontal, de una sola etapa |
|---|---|
| Construcción | Diseño extraíble hacia atrás |
| Impulso | Cerrado o semiabierto |
| Sellados | Tipo único |
| Lubricación de rodamientos | Grasa |
| Versiones de instalación | Estructura base soldada o placa base de hierro fundido |
| Temperatura ambiente | 0°C a 60°C |
| Temperatura de funcionamiento | Hasta 80°C |
| Valor límite de contenido sólido | aprox. 10 % |
| Materiales | PP, PE, UHMW-PE |
| Capacidad de la bomba | hasta 300 m³/h |
|---|---|
| Cabeza diferencial total | hasta 60 metros |
| Temperatura de funcionamiento [t] | -20°C hasta +80°C |
| Presión de funcionamiento [p] | hasta 10 bares |
| Diámetro de la boquilla de descarga | DN 25 hasta DN 250 |
| Clasificación de conducción [P] | hasta 200 kilovatios |
Polipropileno, el material termoplástico húmedo estándar.
Polietileno.
Polietileno de peso molecular ultraalto, el más resistente al desgaste de los tres.
Las carcasas y los impulsores se mecanizan internamente, se pasan por el almacén de repuestos y se ensamblan en juegos completos. Las bombas terminadas se acoplan en el banco de pruebas con las líneas de succión y descarga conectadas antes de empacarlas.
Carcasas e impulsores en el material especificado.
Puestos de mecanizado bajo puentes grúa.
Piezas mecanizadas y herrajes listos para el montaje.
Elemento giratorio, carcasa, acoplamiento y motor en la placa base.
El conjunto se ejecuta en el banco de pruebas antes de embalarlo.
Las opciones siguientes son las que se enumeran para esta serie. Díganos el líquido, la temperatura, el punto de trabajo y el estándar de brida en sitio y confirmaremos la construcción.
| Serie | Estándar o tipo | Resumen |
|---|---|---|
| Serie CN | ANSI/ASME B73.1 | La bomba es para aplicación de agua. |
| Serie CI | ISO 2858 | Material: hierro fundido, acero al carbono, SS304 |
| Serie KCP (este producto) | Etapa única horizontal | Horizontal de una etapa, extraíble hacia atrás, PP / PE / UHMW-PE |
| Serie DE | DN 25 – DN 400 | Tamaño DN 25-400 mm, Caudal Q ≤ 600 m³/h |
| Serie FA | BS EN733/DIN24255 | Caudal 2-1100 m³/h, Altura 2-152 m, BS EN733 / DIN24255 |
| Serie VNP | Etapa única vertical | Bomba de sumidero vertical para agua y aguas residuales. El material de la bomba es PP. |
El flujo, la altura, el líquido, la temperatura y la frecuencia de suministro deciden el tamaño. Indique el derecho normal y el derecho máximo si difieren.
El material mojado se elige para el líquido, no para la bomba. Compare los materiales enumerados anteriormente con lo que está extrayendo.
Consulte las notas de instalación, puesta en servicio, operación y mantenimiento en la sección de servicio antes de que la bomba llegue al sitio.
La bomba es para aplicación de agua.
Material: hierro fundido, acero al carbono, SS304
Tamaño DN 25-400 mm, Caudal Q ≤ 600 m³/h
PP, PE y UHMW-PE.
Capacidad hasta 300 m³/h y altura diferencial total hasta 60 m.
DN 250. La gama comienza en DN 25.
Un valor límite de contenido sólido de aproximadamente el 10 por ciento.
-20°C hasta +80°C, con una temperatura ambiente de 0°C a 60°C.
Hasta 10 bares.
Hasta 200kW.
Ambos están disponibles. La elección depende de la carga líquida y sólida.
Envía el punto de servicio y el líquido y te confirmaremos el tamaño, los materiales y la entrega.
