제품 개요
이 고정 장치는 무엇입니까?
건물 정면 교량 및 채광창을 위한 표준 DMX512 포인트 조명입니다.
주요 이점
- 케이블을 구부리고 비틀기 때문에 특별한 모양의 외관에는 맞춤형 브래킷이 필요하지 않습니다.
- 노출된 실외 위치에 대한 번개 및 ESD 보호 기능을 갖춘 전체 PU 포팅
- 높은 계조 레벨 드라이버 IC는 전체 고도에 걸쳐 부드러운 비디오와 애니메이션을 제공합니다.
- 프로젝트의 보기 거리에 맞게 포인트 간격 및 커버 모양 맞춤화

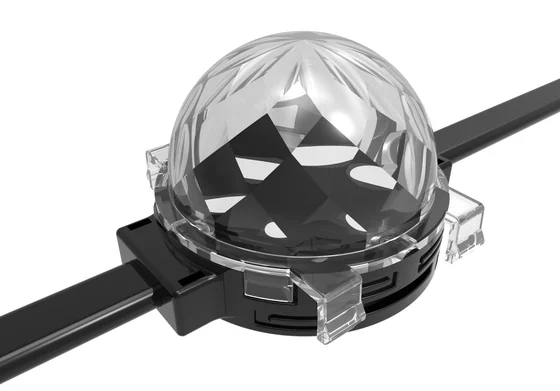

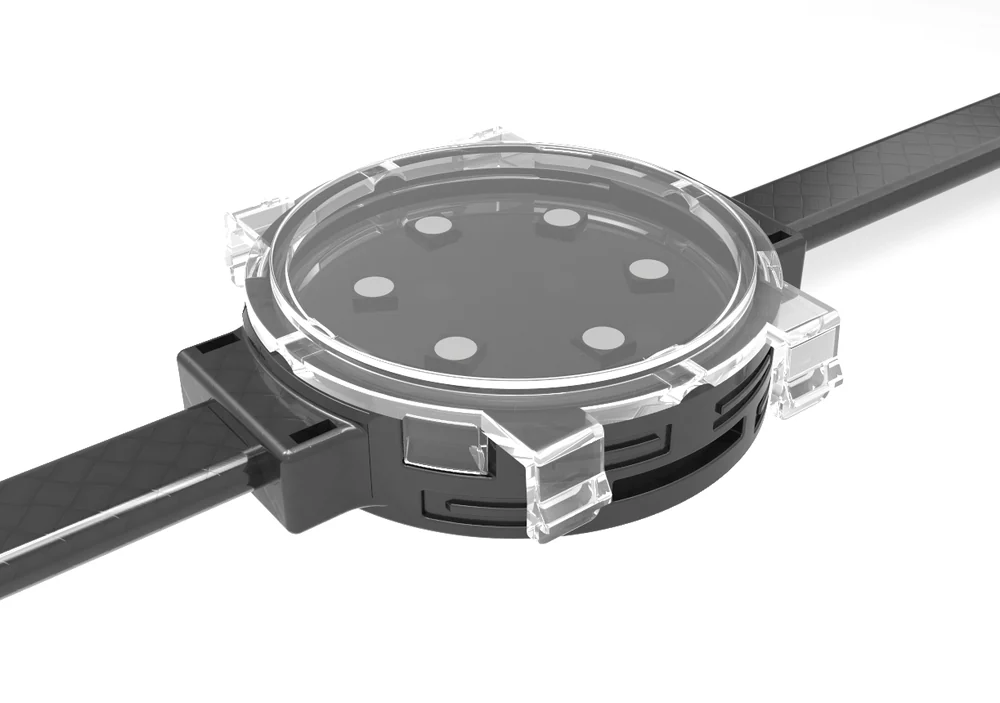

RGB Led 포인트 조명 소개
D40 Led Dot 조명은 실외 경관 조명용으로 설계된 저전력 LED 스트링 제품입니다. 높은 열 전도성과 내후성 PU 접착제로 밀봉 및 방수 처리된 엔지니어링 등급의 난연성 플라스틱 PC 쉘을 채택합니다. 도트 라이트는 크기가 작고 외관이 절묘합니다. 가벼운 스트링은 유연하게 구부러지고 변형될 수 있는 국가 표준 유연한 케이블로 연결되며 특수한 모양의 외관 설치를 지원합니다. 제품 간격, 색상을 사용자 정의할 수 있습니다. 건물 정면, 교량, 채광창 등의 대형 디스플레이 또는 조명에 적합합니다.
사양
- 표준 DMX512 프로토콜
- 통합 무선 버튼 및 조인트 없는 파손 방지 연결 디자인
- 높은 열전도율 접착제 풀 포팅 방수 설계
- 실외 낙뢰 보호 및 정전기(ESD) 특수 보호 설계
- 유연한 적용, 다양한 장착 방법
- 와이어 설치 광 투과율 최대 90%
누구를 위한 것인가
- 커튼월에 저해상도 픽셀 스크린을 구축하는 외관 및 미디어 아키텍처 계약자
- 주소 지정 가능한 포인트 소스로 긴 경간을 다루는 교량 및 도시 야경 계약자
- 특정 시청 거리에 맞는 픽셀 피치와 커버 모양이 필요한 조명 디자이너
- DMX512 또는 TTL 포인트 소스가 필요한 조경, 쇼핑몰 및 호텔 프로젝트를 제공하는 대리점
해결되는 문제
- 유연한 케이블 스트링이 자유롭게 구부러지고 비틀어져 특수한 형태의 외관을 맞춤형 브래킷 없이 배선할 수 있습니다.
- DMX512 및 듀얼 채널 실시간 백업 프로토콜은 한 라인에 장애가 발생해도 디스플레이를 활성 상태로 유지합니다.
- 열 전도성이 높고 내후성이 뛰어난 PU 접착제와 낙뢰 및 ESD 보호 기능을 갖춘 풀 포팅
- 작은 픽셀 본체와 메시 마운팅으로 빛 투과율을 최대 90~94%로 유지합니다.
응용 시나리오
- 건물 정면 및 커튼월
- 교량 및 육교
- 스카이 스크린과 천장
- 쇼핑몰, 호텔, 레스토랑 홀
- 나무와 조경 장식
사양
기술적인 매개변수
| 시리즈 | D40 |
|---|---|
| 제어 | 표준 DMX512 |
| 주택 | 난연성 PC |
| 투과율 | 최대 90% |
요청 시 이 모델의 전체 매개변수 시트가 제공됩니다. WhatsApp으로 메시지를 보내주시면 데이터시트를 PDF로 보내드리겠습니다.
재료
| 주택 | 엔지니어링 등급 난연 PC |
|---|---|
| 씌우다 | 난연성 PC, 평면 또는 구형 |
| 방열판 | 고출력 모델의 알루미늄 |
| 포팅 | 높은 열 전도성 내후성 PU 접착제 |
| 케이블 | 국가 표준 맞춤형 유연한 케이블 |
제조공정
- 픽셀 보드에 LED 및 드라이버 IC 배치
- 난연성 PC의 쉘 성형
- 열전도율이 높은 PU 접착제로 풀 포팅
- 케이블 압착 및 버클을 스트링으로 조립
- 포장 전 시효 테스트, 어드레싱 테스트 및 색상 확인

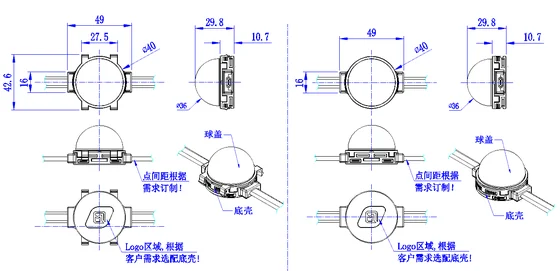

세부 사항 및 도면
치수 배선 및 애플리케이션 보기
비교
이 모델이 범위 내에서 비교되는 방법
| 모델 | 최고의 대상 | 제어 | 주요 차이점 |
|---|---|---|---|
| 고출력 LED 도트 조명 3W | 건물 정면 및 커튼월 | DMX512 / 듀얼 채널 백업 | 다이캐스트 알루미늄 무게의 절반에 달하는 플라스틱 쉘과 독립형 알루미늄 방열판 |
| V020 LED DMX 픽셀 라이트 | 건물 정면 및 커튼월 | DMX512 / TTL | 외관 미디어 스크린용 4096~65536 그레이스케일의 3개, 4개 또는 6개 LED 픽셀 |
| D40 RGB LED 포인트 라이트 | 건물 정면 및 커튼월 | DMX512 + 듀얼 채널 백업 | 40mm 포인트 본체에 듀얼 채널 실시간 백업과 표준 DMX512 추가 |
| RGB LED 포인트 라이트 D40(이 모델) | 건물 정면 및 커튼월 | 표준 DMX512 | 건물 정면 교량 및 채광창을 위한 표준 DMX512 포인트 조명 |
| 30mm DMX512 픽셀 라이트 | 건물 정면 및 커튼월 | DMX512 / TTL | 평면 또는 구형 커버와 프로파일 장착 옵션이 있는 16비트 30mm 도트 조명 |
| LED 투명 메쉬 디스플레이 | 건물 정면 및 커튼월 | DMX512 / TTL | 유리 외관 전체에서 최대 94%의 투과율을 유지하는 단일 LED 메시 픽셀 |
비교 값은 각 모델의 게시된 매개변수에서 가져옵니다. 특정 장착 높이에 대한 측광 비교가 필요한 경우 엔지니어에게 문의하십시오.
이용안내
설치 및 시운전
스트링을 강철 와이어 또는 알루미늄 프로파일에 고정하고 포인트 간격을 권장 최대값 이하로 유지한 다음 서브 컨트롤러에서 라인을 어드레싱합니다. 전원은 간격을 두고 주입되어 마지막 지점이 첫 번째 지점과 동일한 밝기를 유지합니다.
- 레이아웃을 확인하세요. 입면도에 고정 장치 위치를 표시하고 관측 거리에 따라 점 간격을 확인합니다.
- 장착을 고정합니다. 제공된 브래킷, 프로파일 또는 강철 와이어 고정 장치를 사용하고 각 커넥터에 서비스 루프를 남겨두십시오.
- 권력과 주소. 권장 간격으로 전원을 투입한 후 서브 컨트롤러에서 라인을 어드레싱합니다.
- 수수료. 테스트 패턴을 로드하고 화이트 밸런스를 수정하고 쇼 프로그램을 마스터 컨트롤러에 저장합니다.
품질 관리
불량률을 0.2% 미만으로 유지하는 방법
- CREE, OSRAM, Epistar 및 기타 고품질 공급업체에서 선택한 LED 칩
- 고계조 및 고주사율 드라이버 IC를 탑재한 풀 컬러 램프
- 전문적인 렌즈 배광 기능을 갖춘 고출력 램프
- 엄격한 품질관리 시스템으로 생산된 제품으로 불량률 0.2% 이하
- 2~5년 보증(다음 주문과 함께 교체품 배송)
관련 제품
비교할 가치가 있는 다른 모델
사례
이 범위를 사용하는 사례
현장에서 촬영된 실제 설치물: 정면, 교량, 메쉬 스크린, 공원 및 해안가.
관련 기사
특정하는 데 도움이 되는 독서
자주 묻는 질문
RGB LED 포인트 라이트 D40 FAQ
RGB LED 포인트 라이트 D40의 보호 등급은 무엇입니까?
이 모델은 전천후 야외 사용을 위해 제작되었습니다. 정확한 IP 등급은 요청 시 보내드리는 매개변수 시트에 인쇄되어 있습니다.
길이, 색상, 렌즈를 맞춤 설정할 수 있나요?
예. 램프 길이 또는 포인트 간격, 하우징 색상, LED 색상 및 렌즈 각도는 모두 프로젝트 요구 사항에 맞게 만들어집니다.
생산 주문을 하기 전에 샘플을 이용할 수 있나요?
예. 샘플 확인을 위해 한 개의 제품을 사용할 수 있으며 샘플은 3~5일 내에 배송됩니다.
이 고정 장치는 어떻게 제어됩니까?
이는 위의 매개변수에 나열된 제어 프로토콜에서 실행되며 하나의 시스템에서 혼합 램프 유형을 지원하는 마스터 및 슬레이브 컨트롤러와 함께 작동합니다.
설치 후 장치에 오류가 발생하면 어떻게 됩니까?
불량률은 0.2% 미만입니다. 2~5년 보증 기간 내에 당사는 귀하의 다음 주문 시 교체품을 보내드리며, 결함이 있는 배치에 대해서는 수리하여 재전송하거나 귀하와 다른 솔루션에 동의합니다.
