LED-Pixellicht

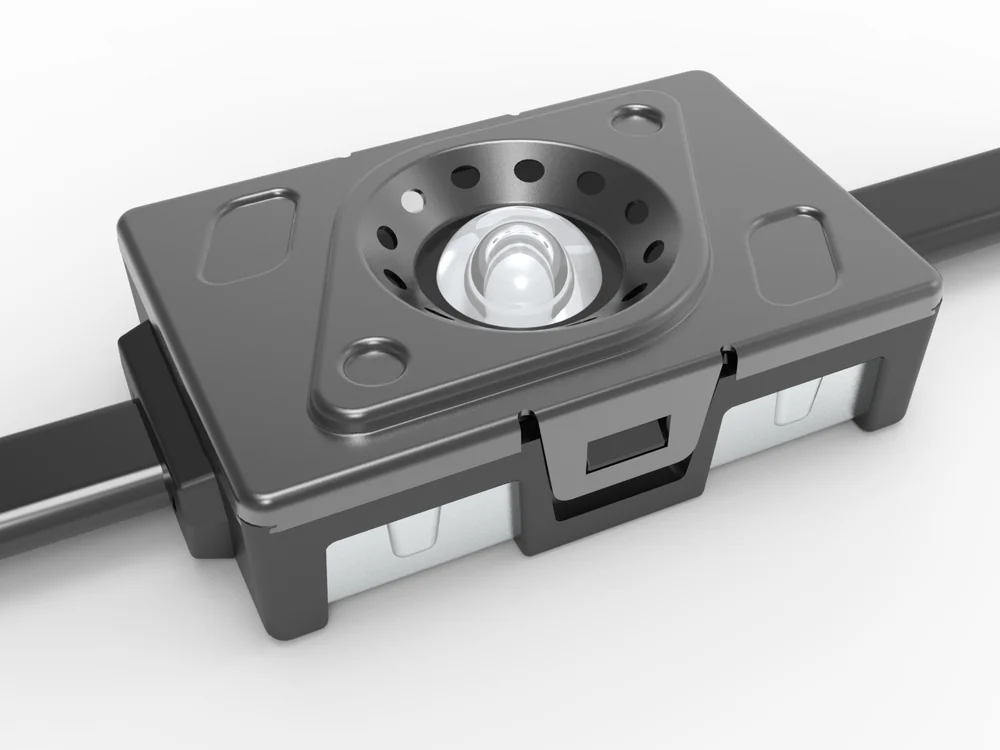

Hochleistungs-LED-Punktlicht 3W
Serie M4
Kunststoffgehäuse plus unabhängiger Aluminium-Kühlkörper bei halb so viel Gewicht wie Aluminiumdruckguss
M4Serie
DMX512 / Zweikanal-BackupKontrolle
Aluminiumprofil oder StahldrahtMontage
Bis zu 90 %Transmission
Haben Sie eine Zeichnung? Senden Sie die DXF- oder PDF-Datei über WhatsApp oder E-Mail und unsere Ingenieure markieren die Vorrichtungspositionen. CAD-Dateien werden auf Anfrage per WhatsApp geliefert.
Produktüberblick
Was ist dieses Gerät?
Das M4-Pixellicht
Hauptvorteile
- Biegt und verdreht sich das Kabel, so dass für speziell geformte Fassaden keine individuelle Halterung erforderlich ist
- Vollständiger PU-Verguss mit Blitz- und ESD-Schutz für exponierte Außenpositionen
- Treiber-ICs mit hohem Grauwert sorgen für flüssige Videos und Animationen über die gesamte Fläche
- Punktabstand und Abdeckungsform angepasst an den Betrachtungsabstand des Projekts
Wichtige Punkte
- ist eine LED-Lichterkette mit geringem Stromverbrauch, die speziell für die Landschaftsbeleuchtung im Freien entwickelt wurde. Es verfügt über eine flammhemmende PC-Kunststoffschale + wärmeableitendes Aluminium in technischer Qualität und ist durch hohe Wärmeleitfähigkeit und wetterbeständigen PU-Kleber vergossen und wasserdicht. Das Lichtpixel ist klein und sieht exquisit aus. Die Lichterketten sind durch kundenspezifische flexible Kabel nach nationalem Standard verbunden, die beliebig gebogen und verformt werden können und die Installation speziell geformter Fassaden unterstützen. Produktabstand und Farbe können individuell angepasst werden; Geeignet für großflächige Darstellungen oder Beleuchtungen wie Gebäudefassaden, Brücken und Himmelsschirme.
Merkmale
- Eine neue Generation eines Zweikanal-Echtzeit-Backup-Steuerungsprotokolls
- Neues DMX512-Steuerprotokoll mit hoher Anti-Interferenz-Verkabelungsmethode
- Integrierte kabellose Schnalle, kein gemeinsames Anti-Pull-Verbindungsdesign
- Hohe Wärmeleitfähigkeit, vollständig vergossenes, wasserdichtes Design
- Blitzschutz im Außenbereich und spezielles elektrostatisches (ESD) Schutzdesign
- Produktflexibilität, flexible Anwendung, mehrere Montagemethoden

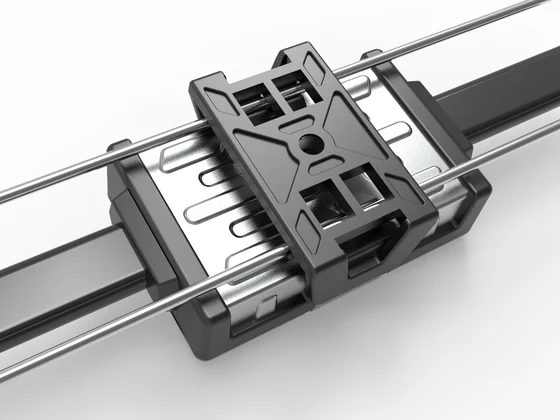

- Aluminiumprofil- oder Stahldrahtmontage, Lichtdurchlässigkeit bis zu 90 %
- Unterstützt RGB/W-Strom separat einstellbar (Low Light und High Grey)
- Das branchenweit erste Kunststoffgehäuse plus unabhängiger Aluminium-Kühlkörper, das Gewicht beträgt nur 50 % des Druckguss-Aluminiums und die Lebensdauer ist die gleiche wie die von Druckguss-Aluminium.
Für wen es ist
- Fassaden- und Medienarchitekturunternehmen bauen Pixelbildschirme mit niedriger Auflösung auf Vorhangfassaden
- Auftragnehmer für Brücken- und kommunale Nachtsichtgeräte, die große Spannweiten mit adressierbaren Punktquellen abdecken
- Lichtdesigner, die einen Pixelabstand und eine Abdeckungsform benötigen, die auf einen bestimmten Betrachtungsabstand abgestimmt sind
- Verteiler für Landschafts-, Einkaufszentren- und Hotelprojekte, die DMX512- oder TTL-Punktquellen benötigen
Probleme, die es löst
- Flexible Kabelstränge lassen sich frei biegen und verdrehen, sodass speziell geformte Fassaden ohne kundenspezifische Halterungen verkabelt werden können
- DMX512 und Zweikanal-Echtzeit-Backup-Protokolle halten die Anzeige am Leben, wenn eine Leitung ausfällt
- Vollständiger Verguss mit wetterbeständigem PU-Kleber mit hoher Wärmeleitfähigkeit sowie Blitz- und ESD-Schutz
- Kleine Pixelkörper und Mesh-Montage sorgen für eine Lichtdurchlässigkeit von bis zu 90 bis 94 Prozent
Anwendungsszenarien
- Gebäudefassaden und Vorhangfassaden
- Brücken und Viadukte
- Sky-Screens und Decken
- Einkaufszentren, Hotels und Restauranthallen
- Baum- und Landschaftsdekoration
Spezifikationen
Technische Parameter
| Serie | M4 |
|---|---|
| Kontrolle | DMX512 / Zweikanal-Backup |

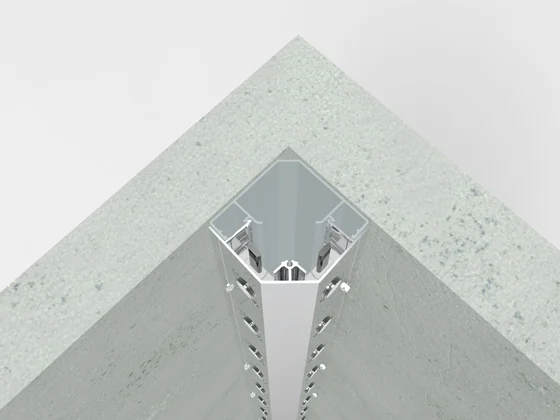

| Montage | Aluminiumprofil oder Stahldraht |
| Transmission | Bis zu 90 % |
Das vollständige Parameterblatt für dieses Modell wird auf Anfrage geliefert. Schreiben Sie uns eine Nachricht auf WhatsApp und wir senden Ihnen das Datenblatt als PDF.
Werkstoffe
| Gehäuse | Flammhemmendes PC in technischer Qualität |
|---|---|
| Abdeckung | Flammhemmendes PC, flach oder kugelförmig |
| Kühlkörper | Aluminium bei Hochleistungsmodellen |
| Eintopfen | Witterungsbeständiger PU-Kleber mit hoher Wärmeleitfähigkeit |
| Kabel | Nationales, kundenspezifisches flexibles Kabel |
Herstellungsprozess
- LED- und Treiber-IC-Platzierung auf der Pixelplatine
- Schalenformteil aus flammhemmendem PC
- Vollverguss mit hochwärmeleitfähigem PU-Kleber
- Kabelcrimpen und Schnallenmontage zu Schnüren
- Alterungstest, Adresstest und Farbprüfung vor dem Verpacken

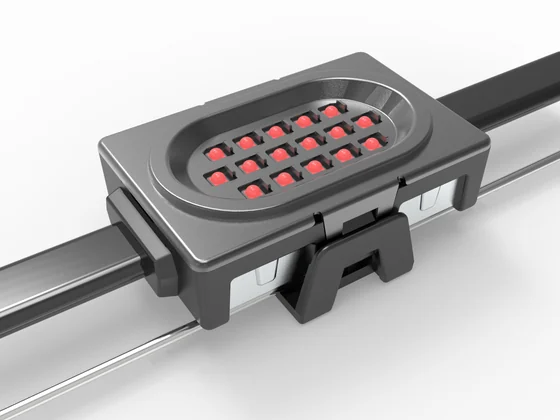

Details und Zeichnungen
Abmessungen, Verkabelung und Anwendungsansichten
Vergleich
Vergleich dieses Modells innerhalb des Sortiments
| Modell | Am besten für | Kontrolle | Hauptunterschied |
|---|---|---|---|
| Hochleistungs-LED-Punktlicht 3 W (dieses Modell) | Gebäudefassaden und Vorhangfassaden | DMX512 / Zweikanal-Backup | Kunststoffgehäuse plus unabhängiger Aluminium-Kühlkörper bei halb so viel Gewicht wie Aluminiumdruckguss |
| V020 LED-DMX-Pixellicht | Gebäudefassaden und Vorhangfassaden | DMX512 / TTL | Drei, vier oder sechs LED-Pixel mit 4096 bis 65536 Graustufen für Fassaden-Medienbildschirme |
| D40 RGB-LED-Punktlicht | Gebäudefassaden und Vorhangfassaden | DMX512 + Zweikanal-Backup | Zweikanaliges Echtzeit-Backup plus Standard-DMX512 in einem 40-mm-Punktgehäuse |
| RGB-LED-Punktlicht D40 | Gebäudefassaden und Vorhangfassaden | Standard-DMX512 | Standard-DMX512-Punktlicht für Gebäudefassaden, Brücken und Oberlichter |
| 30 mm DMX512-Pixellicht | Gebäudefassaden und Vorhangfassaden | DMX512 / TTL | 16-Bit-30-mm-Punktlicht mit flacher oder kugelförmiger Abdeckung und Profilmontageoptionen |
| Transparentes LED-Netzdisplay | Gebäudefassaden und Vorhangfassaden | DMX512 / TTL | Einzelnes LED-Mesh-Pixel, das eine Durchlässigkeit von bis zu 94 Prozent über eine Glasfassade hinweg beibehält |
Vergleichswerte werden den veröffentlichten Parametern jedes Modells entnommen. Fragen Sie einen Techniker, wenn Sie einen direkten photometrischen Vergleich für eine bestimmte Montagehöhe benötigen.
Gebrauchsanweisung
Installation und Inbetriebnahme
Befestigen Sie die Schnur an einem Stahldraht oder einem Aluminiumprofil, halten Sie den Punktabstand unter dem empfohlenen Maximum und richten Sie dann die Leitung vom Unterregler aus ein. In regelmäßigen Abständen wird Strom eingespeist, sodass der letzte Punkt die gleiche Helligkeit wie der erste hat.
- Bestätigen Sie das Layout. Markieren Sie die Positionen der Vorrichtungen auf der Höhe und überprüfen Sie die Punktabstände anhand des Betrachtungsabstands.
- Befestigen Sie die Halterung. Verwenden Sie die mitgelieferte Halterung, das Profil oder die Stahldrahtbefestigung und lassen Sie an jedem Anschluss eine Wartungsschlaufe.
- Macht und Adresse. Führen Sie im empfohlenen Intervall Strom ein und adressieren Sie dann die Leitung vom Untercontroller.
- Kommission. Laden Sie ein Testmuster, korrigieren Sie den Weißabgleich und speichern Sie das Showprogramm auf dem Master-Controller.
Qualitätssicherung
Wie wir die Fehlerquote unter 0,2 Prozent halten
- LED-Chips ausgewählt von CREE, OSRAM, Epistar und anderen hochwertigen Lieferanten
- Vollfarblampen mit Treiber-ICs mit hoher Graustufe und hoher Bildwiederholfrequenz
- Hochleistungslampen mit professioneller Linsenlichtverteilung
- Produkte, die unter einem strengen Qualitätskontrollsystem hergestellt werden, Fehlerquote unter 0,2 Prozent
- 2 bis 5 Jahre Garantie, Ersatzlieferung erfolgt zusammen mit Ihrer nächsten Bestellung
Verwandte Produkte
Andere Modelle, die einen Vergleich wert sind
Pixellicht
V020 LED-DMX-Pixellicht
Drei, vier oder sechs LED-Pixel mit 4096 bis 65536 Graustufen für Fassaden-Medienbildschirme
Pixellicht
D40 RGB-LED-Punktlicht
Zweikanaliges Echtzeit-Backup plus Standard-DMX512 in einem 40-mm-Punktgehäuse
Pixellicht
RGB-LED-Punktlicht D40
Standard-DMX512-Punktlicht für Gebäudefassaden, Brücken und Oberlichter
Pixellicht
30 mm DMX512-Pixellicht
16-Bit-30-mm-Punktlicht mit flacher oder kugelförmiger Abdeckung und ProfilmontageoptionenFälle
Fälle, die diesen Bereich verwenden
Vor Ort fotografierte reale Installationen: Fassaden, Brücken, Maschensiebe, Parks und Uferpromenaden.
Architektonisch
Fassade der Kunstgalerie
Eine gebogene Galeriehülle, bedeckt mit runden Vollfarbpixelpunkten, die der Schalengeometrie folgen.
Medienfassade

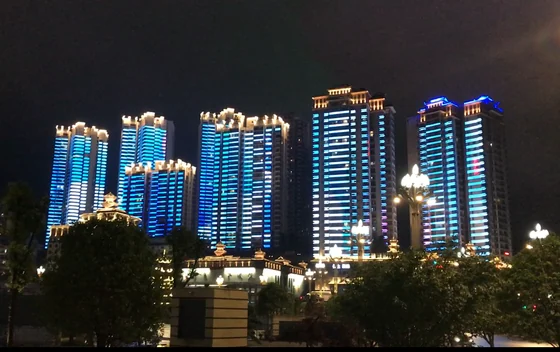

Medienfassadenbeleuchtung
Zwillingswohntürme mit synchronisierten Farbinhalten auf beiden Ebenen.
Medienfassade

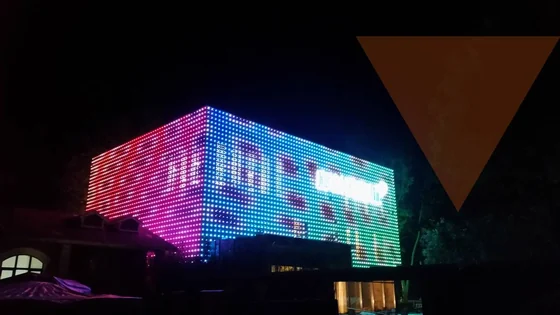

LED-RGB-Punktlichtprojekt
Aus einer kommerziellen Box wurde eine Videoleinwand mit niedriger Auflösung und einer RGB-Punktlichtmatrix.
Medienfassade
LED-Mesh-Bildschirm
Ein transparenter Mesh-Bildschirm, der vollfarbige Bilder überträgt und gleichzeitig den Blick durch die Struktur gewährleistet.Verwandte Artikel
Lektüre, die Ihnen bei der Spezifizierung hilft
Häufige Fragen
Häufig gestellte Fragen zu Hochleistungs-LED-Punktlicht 3 W
Wie hoch ist die Schutzart des High Power LED Dot Light 3W?
Dieses Modell ist für den Einsatz im Freien bei jedem Wetter konzipiert. Die genaue IP-Schutzart ist auf dem Parameterblatt abgedruckt, das wir auf Anfrage zusenden.
Können Länge, Farbe oder Linse individuell angepasst werden?
Ja. Lampenlänge oder Punktabstand, Gehäusefarbe, LED-Farbe und Linsenwinkel werden je nach Projektanforderung angepasst.
Ist ein Muster verfügbar, bevor ich einen Produktionsauftrag erteile?
Ja. Ein Stück steht zur Musterprüfung zur Verfügung und die Muster werden innerhalb von 3 bis 5 Tagen versendet.
Wie wird dieses Gerät gesteuert?
Es läuft auf dem in den oben genannten Parametern aufgeführten Steuerprotokoll und arbeitet mit unseren Master- und Slave-Controllern zusammen, die auch gemischte Lampentypen auf einem System unterstützen.
Was passiert, wenn ein Gerät nach der Installation ausfällt?
Unsere Fehlerquote liegt unter 0,2 Prozent. Innerhalb der 2- bis 5-Jahres-Garantie versenden wir bei Ihrer nächsten Bestellung Ersatz, und bei einer defekten Charge reparieren und senden wir sie erneut oder vereinbaren mit Ihnen eine andere Lösung.
