LED-Wandfluter
18W 24W LED-Wandfluterlampen
Serie WW035
Hochleistungs-Wandfluter mit Endkappen aus Aluminiumdruckguss und Edelstahl
WW035Serie
18 - 24 W/mLeistung
DC24VStromspannung
IP66Schutz
Haben Sie eine Zeichnung? Senden Sie die DXF- oder PDF-Datei über WhatsApp oder E-Mail und unsere Ingenieure markieren die Vorrichtungspositionen. CAD-Dateien werden auf Anfrage per WhatsApp geliefert.
Produktüberblick
Was ist dieses Gerät?
WW035 LED-Wallwasher-LAMPEN
Hauptvorteile
- Verdicktes, rostbeständiges Aluminiumgehäuse, geeignet für Küsten- und feuchte Standorte
- Die verstellbare Halterung stellt den Streifwinkel nach der Montage des Geräts ein
- Abdeckung aus gehärtetem Glas mit maßgeschneiderten Linsen für gleichmäßiges Waschen in jeder Höhe
- Die Länge wird auf Bestellung gefertigt, damit die Verbindungen dort landen, wo es die Architektur zulässt
Wichtige Punkte
- ist ein Hochleistungs-SMD-LED-Streifenwandfluter, der für die Außenbeleuchtung von Landschaften entwickelt wurde. Es verfügt über ein extrudiertes Aluminiumgehäuse der Luftfahrtklasse 6063, eine Endkappe aus Aluminiumdruckguss und eine neue hocheffiziente wasserdichte Designstruktur. kann verwendet werden, um die Kontur des Gebäudes zu skizzieren, die Wandoberfläche wird aufgehellt, die Innen- und Außenflächen werden hell dekoriert; die Länge des Wandfluters kann individuell angepasst werden; Die Installationsmethode ist flexibel und einfach.
Merkmale
Abmessung mit Flügel (Einheit: mm)
- Standardmäßiges DMX512-Steuerprotokoll
- Neues und internes Druckausgleichsdesign neuer Lampen
- Neue und effiziente wasserdichte Designstruktur
- Blitzschutz und elektrostatisches (ESD) spezielles Schutzdesign
- Durch die Halterung lässt sich der Winkel der leuchtenden Fläche der Leuchte verstellen
- Unterstützt RGB/W-Strom separat einstellbar (schwaches Licht und hohes Grau), Abmessungen ohne Flügel (Einheit: mm)
Für wen es ist
- Generalunternehmer für die Beleuchtung von Hotels, Büros und Einkaufszentren
- Landschaftsarchitekten beweiden Gartenmauern, Säulen und Gestaltungsflächen
- Fassadenbeleuchtungsintegratoren, die einen DMX512-Farbwechsel an langen Fassaden benötigen
- Käufer ersetzten defekte Wandfluter, bei denen die Wasserdichtigkeit die Schwachstelle darstellte
Probleme, die es löst
- Verdickter, rost- und korrosionsbeständiger Aluminiumkörper mit UV- und Salznebelbeständigkeit
- Abdeckungen aus gehärtetem Glas und maßgeschneiderte Linsen für gleichmäßige Mischung bei unterschiedlichen Montagehöhen
- Luftkonvektions-Wärmeableitung im Profil integriert
- Stützblenden und verstellbare Halterungen richten den Strahl gezielt aus und reduzieren Blendungsverschmutzung
Anwendungsszenarien
- Gebäudeumriss und Fassadenbeweidung
- Hotels, Büros und Einkaufszentren
- Landschaftswände und Säulen
- Brücke und städtische Nachtansicht
Spezifikationen
Technische Parameter
| Grundparameter | |||
| Farbe/Grau | Monochrom; RGB/W jeweils 65536 Graustufen; | ||
| Lichtquelle | 3030 / 3535 | LED-Mengen | 18–24 Stück/m (0,25 m–1 m, Länge kann je nach Bedarf angepasst werden). |
| Material | Gehäuse aus gespritztem Aluminium + optische Glasabdeckung | ||
| Lebensdauer | 50,000h | Gewicht | 1,3 kg/m |
| Optische Parameter | |||
| Betriebsspannung | DC24V | Maximale Leistung | 18-24W/m |
| RGB-Lichtintensität | 960LM/m | Weißes Licht | 1440LM/m |
| Abstrahlwinkel | 15°/25°/35°/45°/ 20°x60°/20°x40° | Elektrische Qualität | Klasse III |
| Andere Parameter | |||
| Betriebstemperatur | -20°C bis 50°C | Lagertemperatur | -40°C bis 70°C |
| Schutzstufe | IP66 | ||
| Modell | Lichtquellenmengen | Lichtquelle | Farbe | Kontrolle | DC-Betriebsspannung | Leistung | Weißes Licht. Lichtstrom |
|---|---|---|---|---|---|---|---|
| WW035-18WN | 18 Stück | 3030 3535 | W | Keine Kontrolle | 24V | 18W | 1080LM |
| WW035-24WN | 24 Stück | 3030 3535 | W | Keine Kontrolle | 24V | 24W | 1440LM |
| WW035-18WD | 18 Stück | 3535 3030 | RGB/W | DMX512 | 24V | 18W | 720LM |
| WW035-24WD | 24 Stück | 3535 3030 | RGB/W | DMX512 | 24V | 24W | 960LM |
Werkstoffe
| Gehäuse | Stranggepresstes Aluminium 6063 in Luftfahrtqualität |
|---|---|
| Endkappe | Je nach Modell aus Aluminium, Aluminiumdruckguss oder Edelstahl |
| Abdeckung | Gehärtetes oder optisches Glas |
| Siegel | Witterungsbeständiger PU-Kleber mit hoher Wärmeleitfähigkeit |
| Halterung | Einstellbar, Winkel vor Ort einstellbar |
Herstellungsprozess
- Extrusion und Bearbeitung von 6063 Aluminium
- Oberflächenbesprühen oder Eloxieren
- LED-Platine und Linsenbaugruppe
- Glasabdeckung und Endkappendichtung
- Überprüfung auf Wasserdichtigkeit, Alterung und Abstrahlwinkel

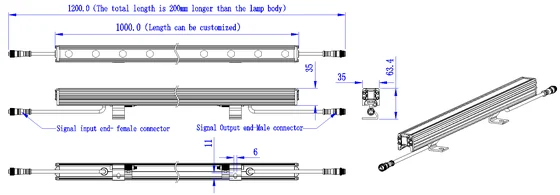

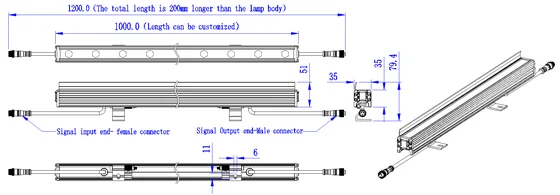

Details und Zeichnungen
Abmessungen, Verkabelung und Anwendungsansichten
Vergleich
Vergleich dieses Modells innerhalb des Sortiments
| Modell | Am besten für | Kontrolle | Hauptunterschied |
|---|---|---|---|
| 18–54 W LED-Wallwasher-Beleuchtung | Gebäudeumriss und Fassadenbeweidung | DMX512 | Hochleistungs-SMD-Wandfluter aus Luftfahrtaluminium 6063 mit anpassbarer Länge |
| 12 W schlanker LED-Wandfluter | Gebäudeumriss und Fassadenbeweidung | DMX512 / TTL | Schlanker 48-LED-Wandfluter mit geringem Stromverbrauch, Aluminium-Endkappen und vollständigem PU-Verguss |
| 18W 24W LED-Wandfluterlampen (dieses Modell) | Gebäudeumriss und Fassadenbeweidung | DMX512 / TTL | Hochleistungs-Wandfluter mit Endkappen aus Aluminiumdruckguss und Edelstahl |
| 18W 24W LED-Wandfluter 3000K | Gebäudeumriss und Fassadenbeweidung | DMX512 / TTL | Wandfluter aus gehärtetem Glas mit Strukturschutz und hoher Wasserdichtigkeit |
| DMX-LED-Wandfluter | Gebäudeumriss und Fassadenbeweidung | DMX512 / TTL | Verdickter Aluminiumkörper mit integrierter Präzisionsbasis und freier Winkeleinstellung |
| DMX512 LED-Wallwasher-Lichter | Gebäudeumriss und Fassadenbeweidung | DMX512 / TTL | Kompakter Wandfluter mit struktureller Abdichtung ohne Klebetechnologie |
Vergleichswerte werden den veröffentlichten Parametern jedes Modells entnommen. Fragen Sie einen Techniker, wenn Sie einen direkten photometrischen Vergleich für eine bestimmte Montagehöhe benötigen.
Gebrauchsanweisung
Installation und Inbetriebnahme
Stellen Sie den Winkel der Halterung so ein, dass er die Oberfläche berührt und nicht auf den Betrachter zeigt, halten Sie die Halterung im empfohlenen Abstand von der Wand und bringen Sie die mitgelieferte Abschirmung dort an, wo Blendlicht Fenster oder Gehwege erreichen könnte.
- Bestätigen Sie das Layout. Markieren Sie die Positionen der Vorrichtungen auf der Höhe und überprüfen Sie die Punktabstände anhand des Betrachtungsabstands.
- Befestigen Sie die Halterung. Verwenden Sie die mitgelieferte Halterung, das Profil oder die Stahldrahtbefestigung und lassen Sie an jedem Anschluss eine Wartungsschlaufe.
- Macht und Adresse. Führen Sie im empfohlenen Intervall Strom ein und adressieren Sie dann die Leitung vom Untercontroller.
- Kommission. Laden Sie ein Testmuster, korrigieren Sie den Weißabgleich und speichern Sie das Showprogramm auf dem Master-Controller.
Qualitätssicherung
Wie wir die Fehlerquote unter 0,2 Prozent halten
- LED-Chips ausgewählt von CREE, OSRAM, Epistar und anderen hochwertigen Lieferanten
- Vollfarblampen mit Treiber-ICs mit hoher Graustufe und hoher Bildwiederholfrequenz
- Hochleistungslampen mit professioneller Linsenlichtverteilung
- Produkte, die unter einem strengen Qualitätskontrollsystem hergestellt werden, Fehlerquote unter 0,2 Prozent
- 2 bis 5 Jahre Garantie, Ersatzlieferung erfolgt zusammen mit Ihrer nächsten Bestellung
Verwandte Produkte
Andere Modelle, die einen Vergleich wert sind
Wandfluter
18–54 W LED-Wallwasher-Beleuchtung
Hochleistungs-SMD-Wandfluter aus Luftfahrtaluminium 6063 mit anpassbarer Länge
Wandfluter
12 W schlanker LED-Wandfluter
Schlanker 48-LED-Wandfluter mit geringem Stromverbrauch, Aluminium-Endkappen und vollständigem PU-Verguss
Wandfluter
18W 24W LED-Wandfluter 3000K
Wandfluter aus gehärtetem Glas mit Strukturschutz und hoher Wasserdichtigkeit
Wandfluter
DMX-LED-Wandfluter
Verdickter Aluminiumkörper mit integrierter Präzisionsbasis und freier WinkeleinstellungFälle
Fälle, die diesen Bereich verwenden
Vor Ort fotografierte reale Installationen: Fassaden, Brücken, Maschensiebe, Parks und Uferpromenaden.
Verwandte Artikel
Lektüre, die Ihnen bei der Spezifizierung hilft
Häufige Fragen
Häufig gestellte Fragen zu 18W 24W LED-Wandfluterlampen
Welche Schutzart haben die 18-W-24-W-LED-Wandfluterlampen?
IP66
Können Länge, Farbe oder Linse individuell angepasst werden?
Ja. Lampenlänge oder Punktabstand, Gehäusefarbe, LED-Farbe und Linsenwinkel werden je nach Projektanforderung angepasst.
Ist ein Muster verfügbar, bevor ich einen Produktionsauftrag erteile?
Ja. Ein Stück steht zur Musterprüfung zur Verfügung und die Muster werden innerhalb von 3 bis 5 Tagen versendet.
Wie wird dieses Gerät gesteuert?
Es läuft auf dem in den oben genannten Parametern aufgeführten Steuerprotokoll und arbeitet mit unseren Master- und Slave-Controllern zusammen, die auch gemischte Lampentypen auf einem System unterstützen.
Was passiert, wenn ein Gerät nach der Installation ausfällt?
Unsere Fehlerquote liegt unter 0,2 Prozent. Innerhalb der 2- bis 5-Jahres-Garantie versenden wir bei Ihrer nächsten Bestellung Ersatz, und bei einer defekten Charge reparieren und senden wir sie erneut oder vereinbaren mit Ihnen eine andere Lösung.
Bereit, den Preis für dieses Modell festzulegen
Senden Sie Menge, Lauflänge und Montagezustand und wir bieten Ihnen die 18-W-24-W-LED-Wandfluterlampen zusammen mit Treibern und Controllern an.
