FT-0024 8 или 16-канальный беспроводной ультразвуковой измеритель уровня жидкости в резервуарах

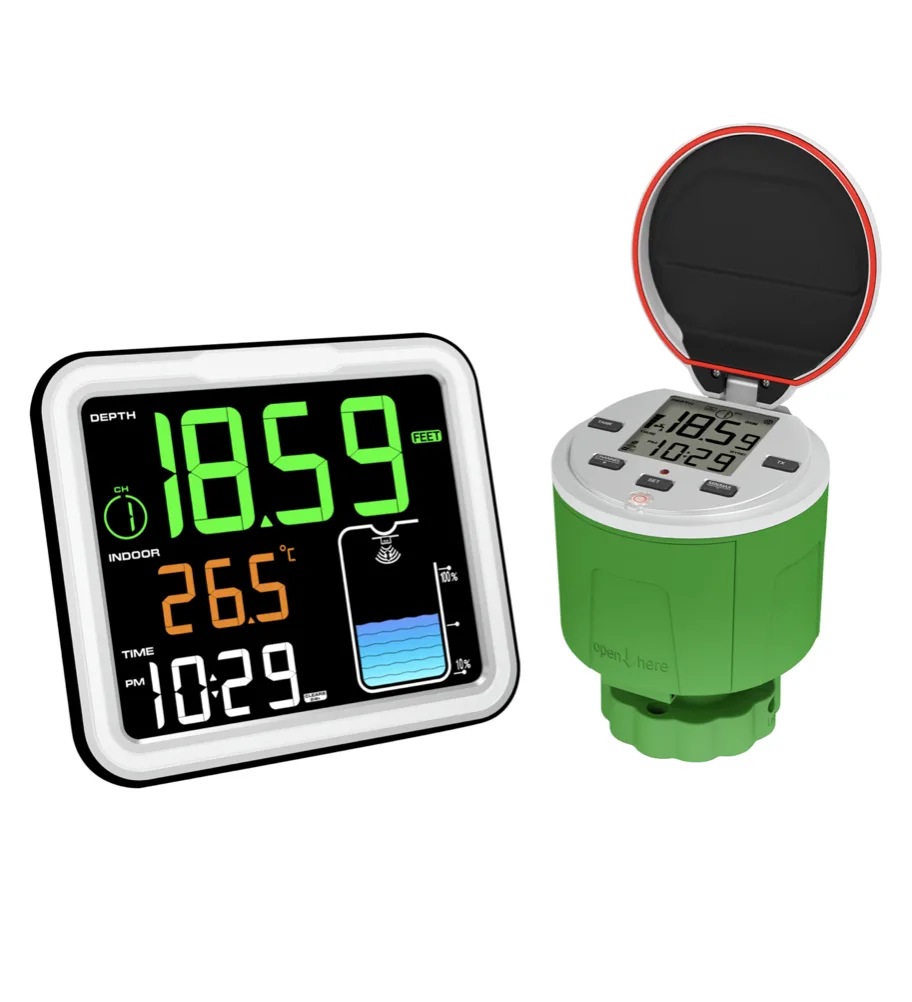

FT-0024 — это беспроводной ультразвуковой уровнемер жидкости в резервуарах с 8 или 16 каналами, предназначенный для измерения уровня жидкости в резервуарах без физического контакта. Он передает показания на консоль или шлюз каждые 10 секунд по радиочастотному каналу 433 МГц, используя ультразвуковые импульсы для расчета.
Для чего нужна эта модель
FT-0024 — это беспроводной ультразвуковой уровнемер жидкости в резервуарах с 8 или 16 каналами, предназначенный для измерения уровня жидкости в резервуарах без физического контакта. Он передает показания на консоль или шлюз каждые 10 секунд по радиочастотному каналу 433 МГц, используя ультразвуковые импульсы для расчета расстояния до поверхности жидкости. Устройство подходит для промышленного, сельскохозяйственного и коммерческого применения, где установка проводных датчиков нецелесообразна или дорогостояща. Он поддерживает несколько конфигураций резервуаров посредством выбора канала и может быть развернут последовательно для мониторинга нескольких резервуаров с одной консоли.
- Бесконтактное измерение с использованием ультразвуковых импульсов позволяет избежать загрязнения и износа.
- Варианты с 8 или 16 каналами позволяют контролировать несколько резервуаров с одного устройства.

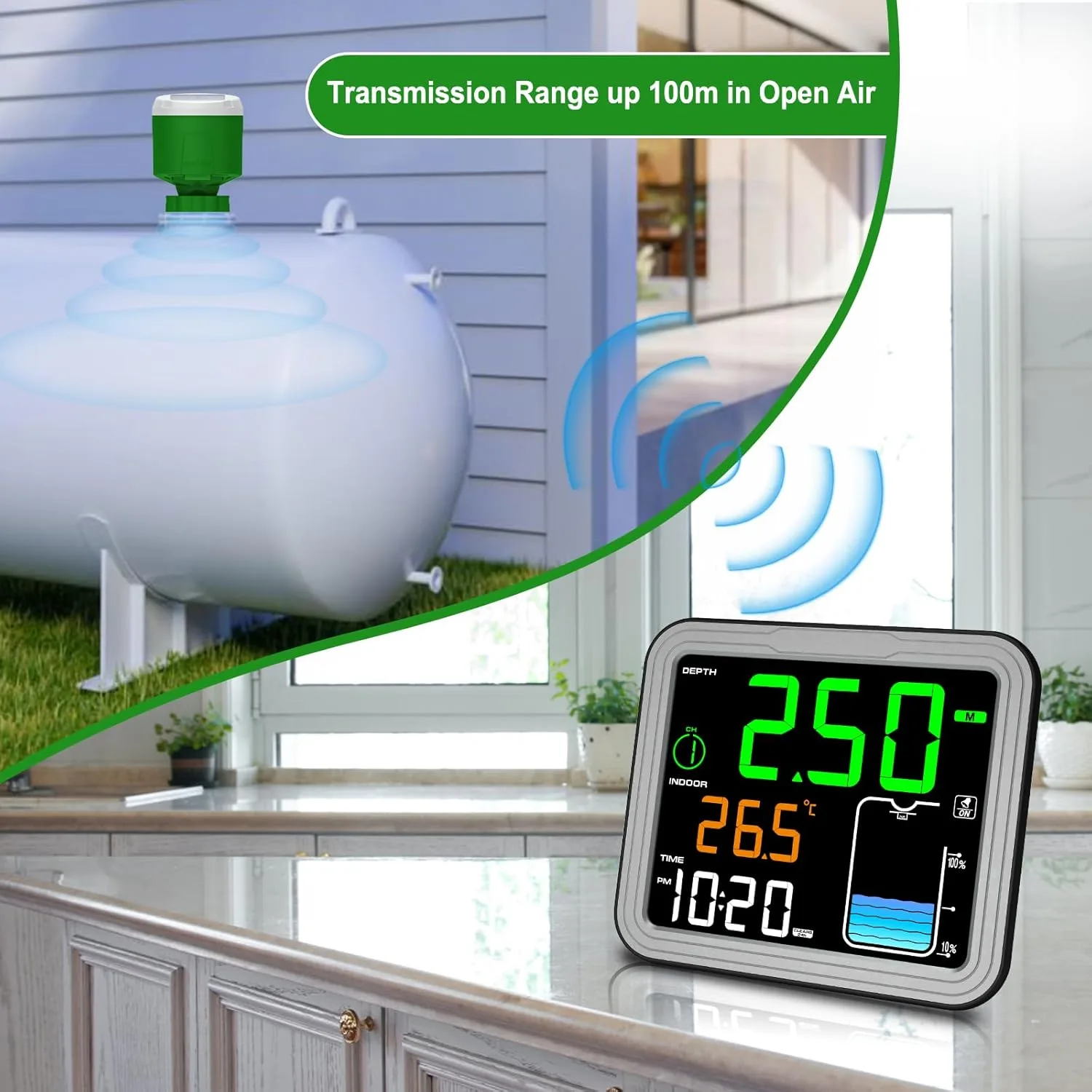

- Радиочастотная передача 433 МГц достигает 100 м на открытом воздухе без шлюза
- 10-секундный интервал обновления обеспечивает своевременные данные без задержек.
- Не требуется прокладка траншей или прокладка кабелей, что сокращает время и стоимость установки.

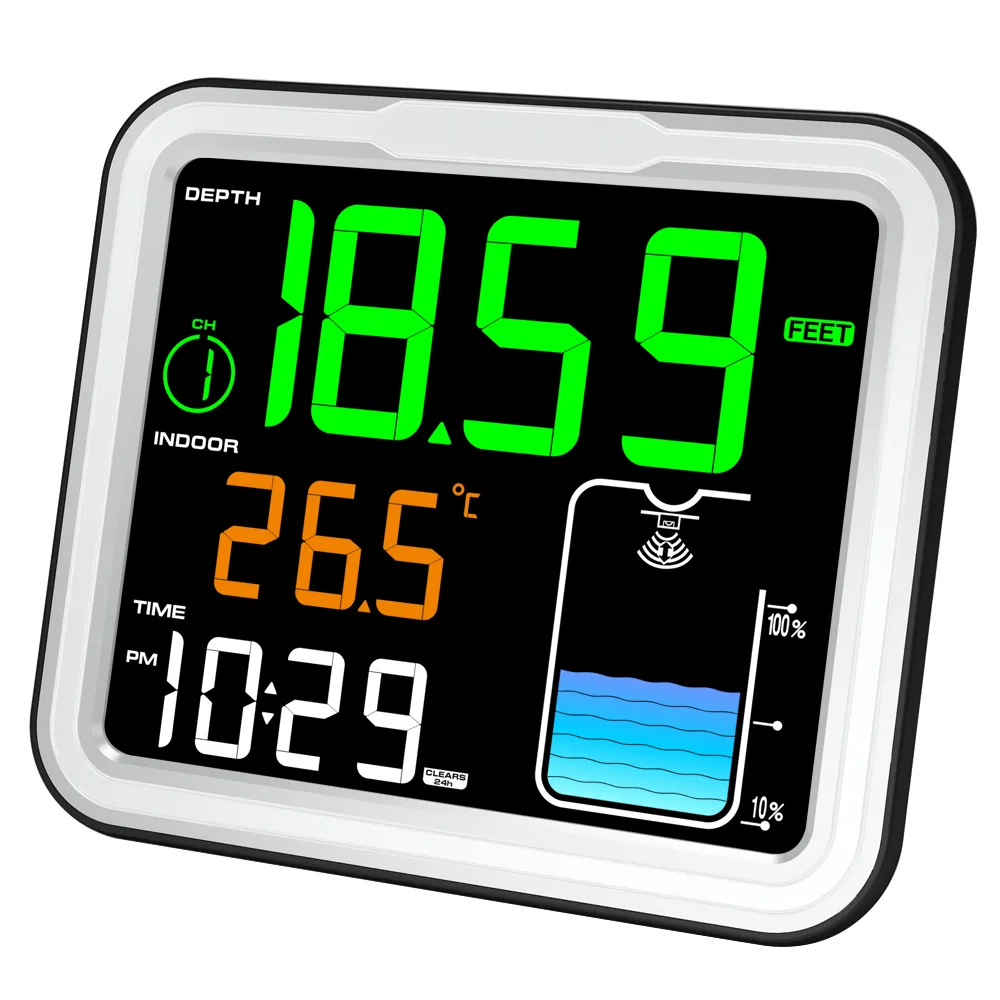

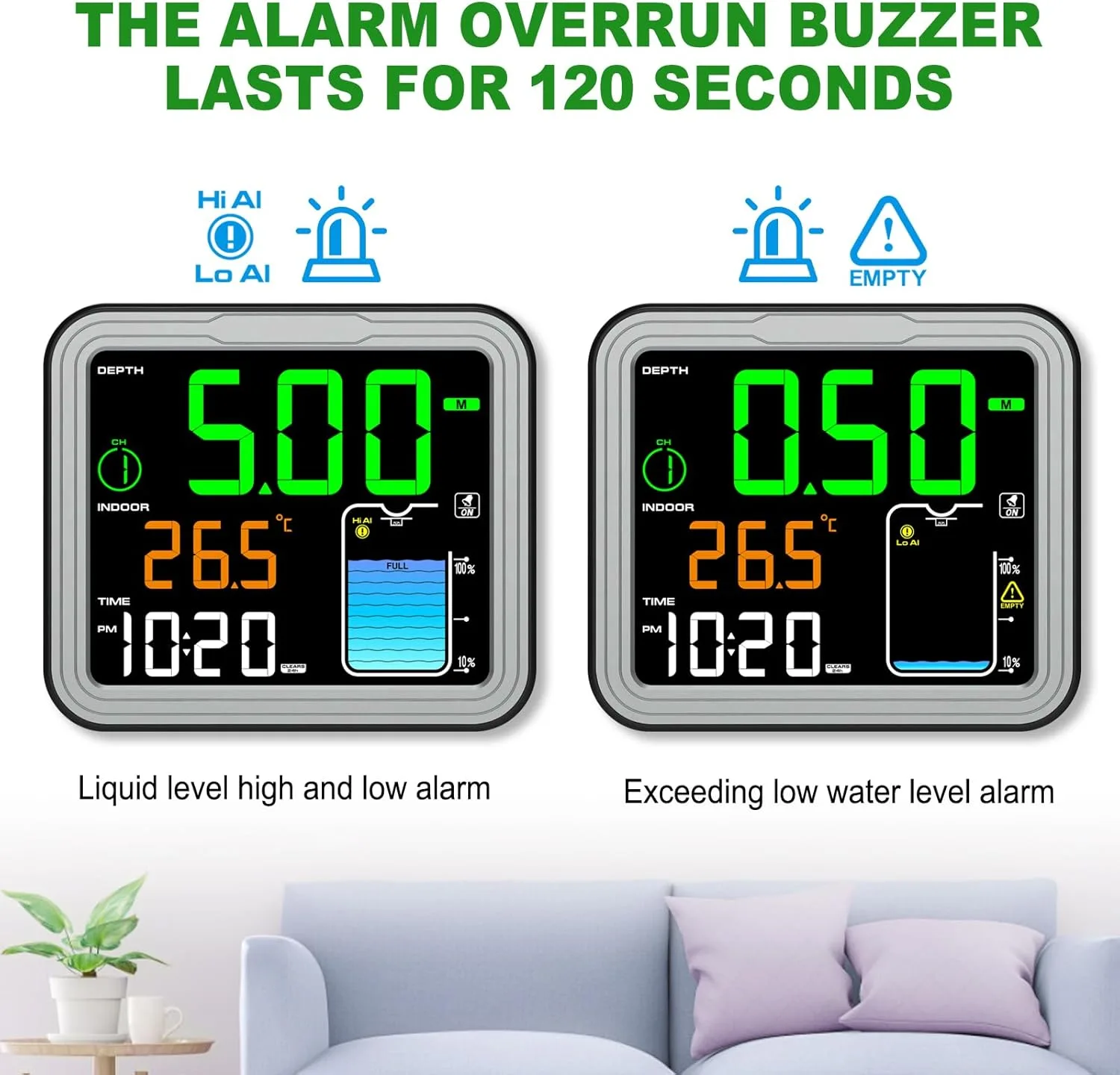

Изображения продукта
Где он используется

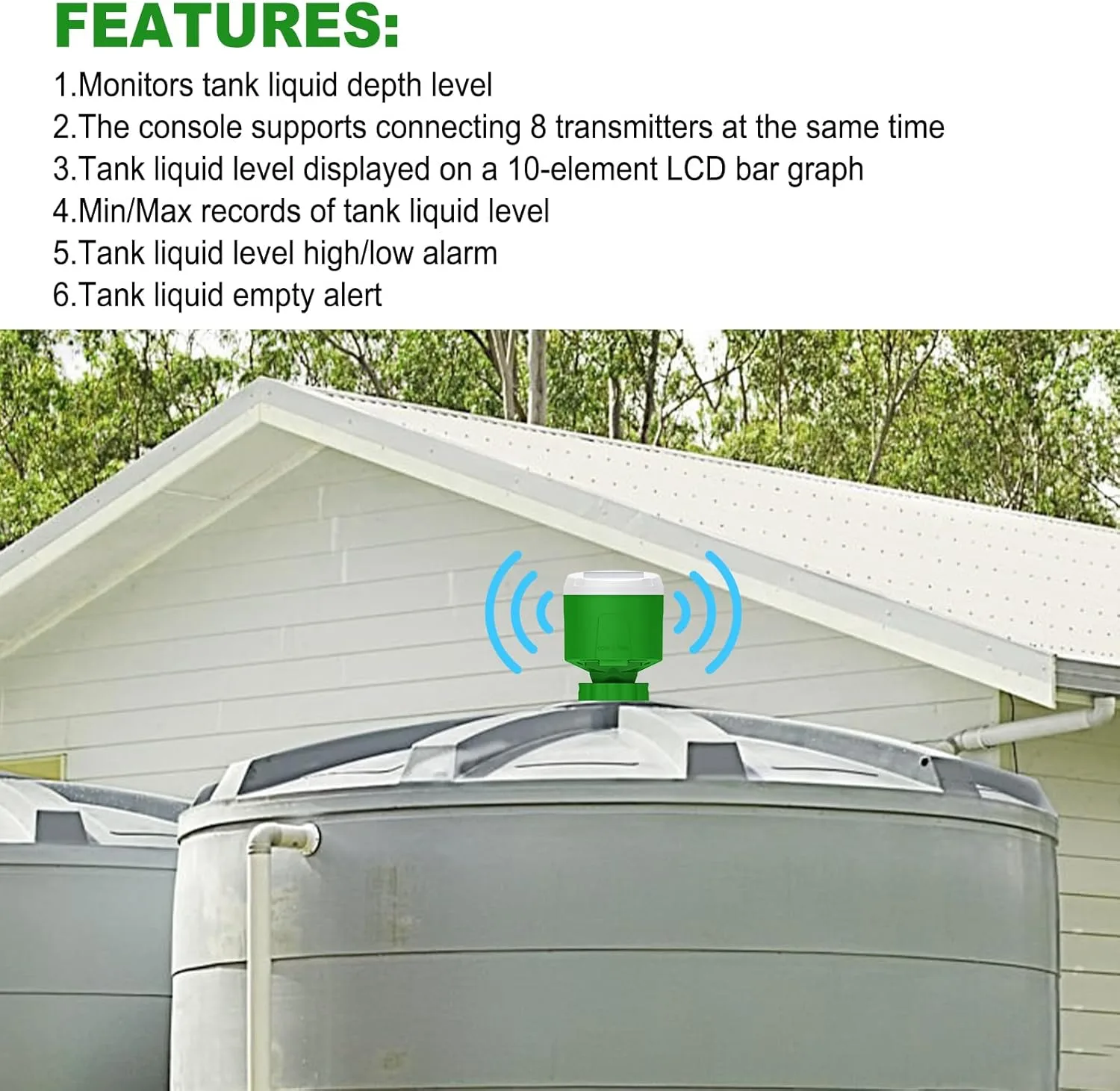

- Промышленные резервуары для хранения химических и водоочистных сооружений.
- Сельскохозяйственные ирригационные резервуары, где проводные датчики невозможны
- Холодовая цепь и холодильное хранилище, где в проводке существует риск образования конденсата.
- Удаленные резервуары для воды в сельской местности или в местах, не подключенных к сети.
- Мониторинг нескольких резервуаров в пищевой промышленности или производстве напитков
Для кого это
- Интеграторы мониторинга уровня промышленных резервуаров и жидкостей
- Поставщики сельскохозяйственного и садоводческого оборудования
- Строительные службы и интеграторы HVAC для хранения воды
- Дистрибьюторам требуется беспроводной монитор резервуаров для брендинга собственной торговой марки.
- Марки оборудования для морского флота и бассейнов, требующие бесконтактного измерения уровня
Какие задачи решает
- Проводные датчики, требующие прокладки траншей и уязвимые для коррозии
- Ручные проверки резервуаров, которые пропускают предупреждения о низком уровне и вызывают переливы
- Контактные датчики, которые разрушаются в агрессивных или вязких жидкостях
- Мониторинг одного резервуара, когда необходимо отслеживать несколько резервуаров
- Радиочастотные линии, которые выходят из строя на расстоянии или сквозь стены на больших объектах
Технические особенности
- Ультразвуковой датчик измеряет уровень жидкости, используя время распространения звуковых импульсов.

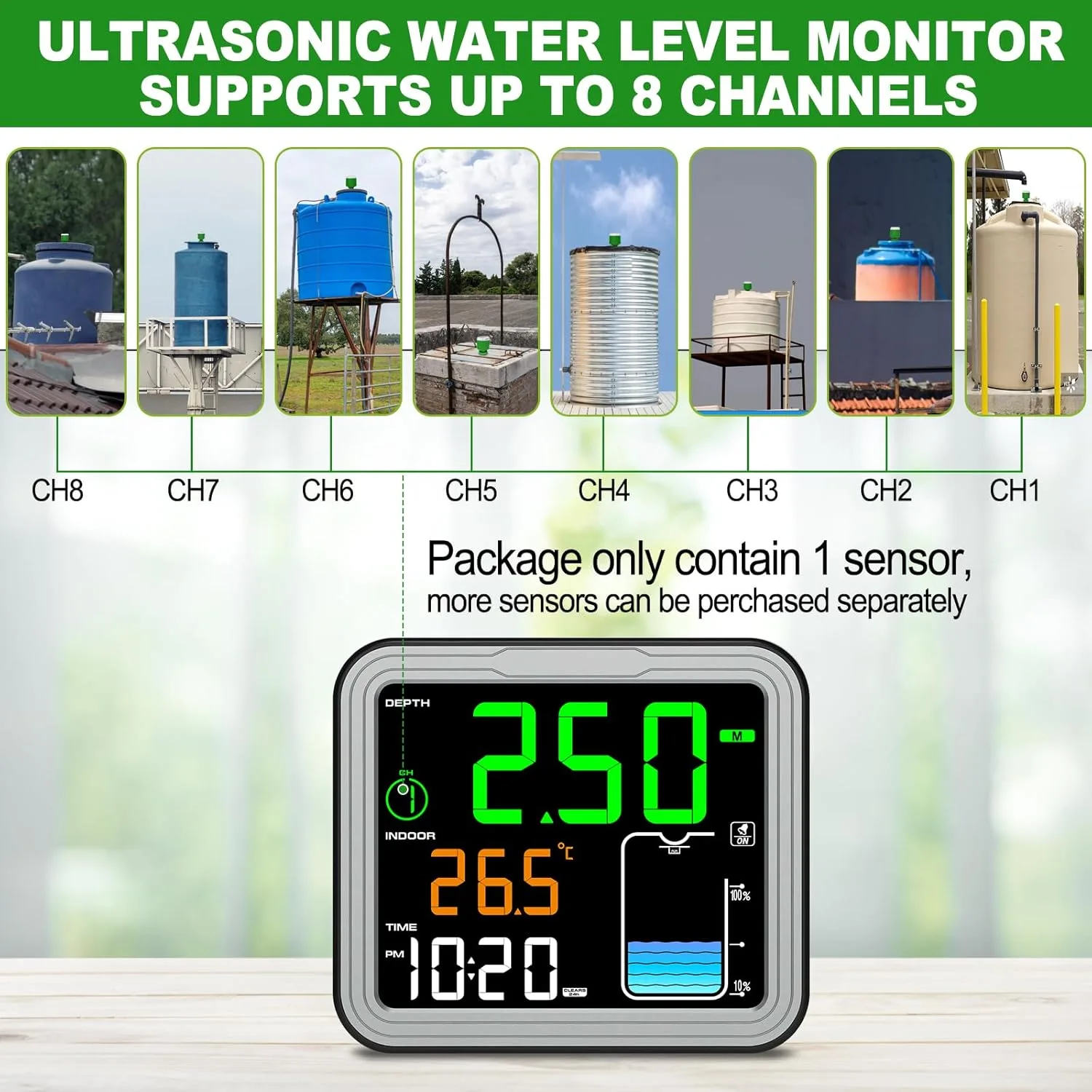

- Выбор 8 или 16 каналов позволяет контролировать несколько резервуаров
- Интервал передачи 10 секунд для своевременного обновления
- Радиочастотная линия 433 МГц с дальностью действия до 100 м на открытом воздухе
- Измеряет уровень жидкости от 0 до 3000 мм с разрешением 1 мм.
- Работает при температуре окружающей среды от -20 до +60 градусов С.
- Поддерживает непроводящие жидкости, такие как вода, масло и химикаты.
- Питание от батареек, 4 элемента AAA, в комплект не входят.
Технические характеристики
Значения взяты из нашей собственной документации на продукт. Все, что мы не можем проверить, скорее отмечено, чем оценено.
| Разрешение | 1 мм |
|---|---|
| Каналы | 8 или 16 по выбору |
| Тип датчика | Ультразвуковой, бесконтактный |
| Жидкостная совместимость | Непроводящие жидкости, такие как вода, масло и химикаты. |
| Материал корпуса | Литой пластик |
Цифры, которые мы не смогли сверить с нашей собственной опубликованной документацией, не печатаются, а сохраняются: диапазон измерений, точность измерений, интервал передачи, частота передачи, диапазон передачи, источник питания, рабочая температура, размеры. Спросите нас, и мы подтвердим их письменно.
Материалы и конструкция
- Литой пластиковый корпус для корпуса ультразвукового датчика
- Герметичный корпус для наружного монтажа

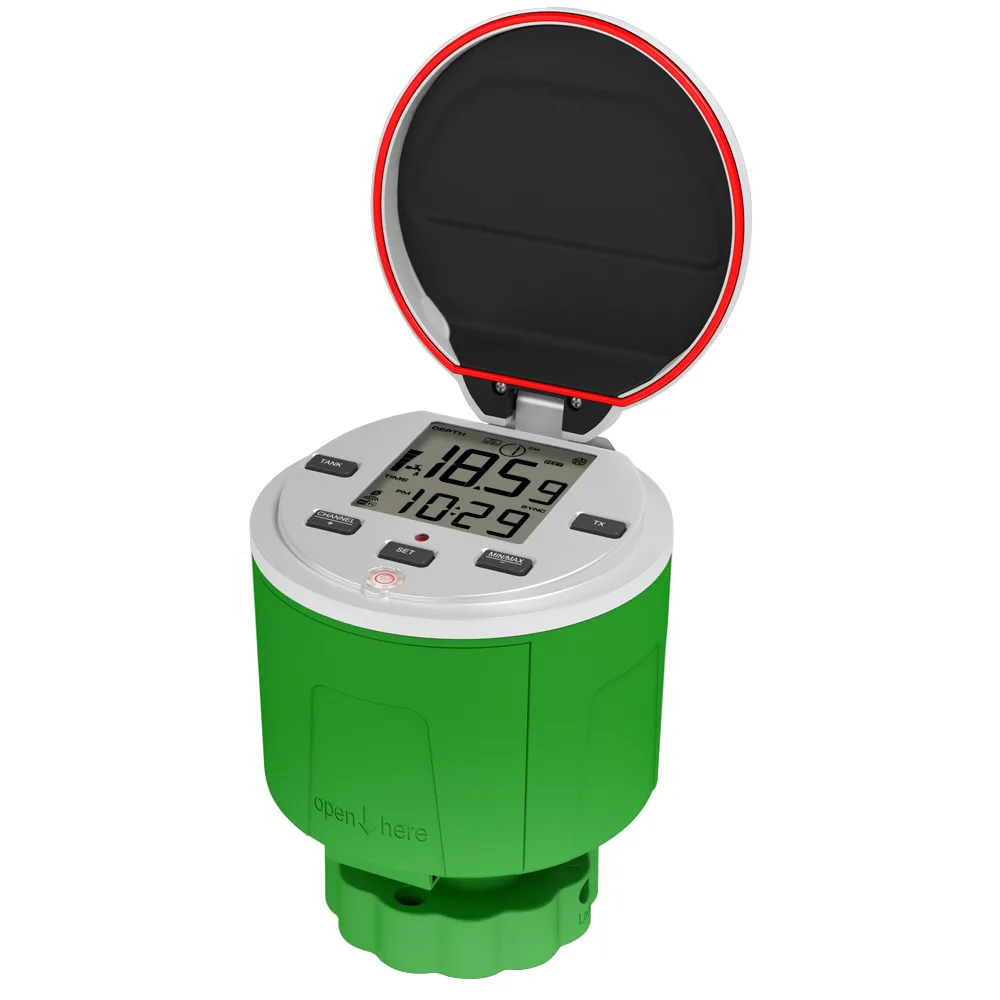

- Батарейный отсек рассчитан на 4 элемента AAA.
Как это сделано
Сенсорные модули собираются и тестируются на собственной сборочной линии.
Ультразвуковые преобразователи калибруются перед окончательным размещением
Корпуса герметизированы и протестированы на испытательном оборудовании для испытаний на воздействие дождя и водонепроницаемости.
Перед упаковкой каждое изделие проходит окончательное испытание на старение.
Контроль качества
- Испытание собранного устройства на воздействие дождя и водонепроницаемость.
- Камера работает с постоянной температурой и влажностью от -20 до +60 градусов C.
- Испытание на вибрацию для имитации транспортировки и монтажа на площадке.
- Смоговое старение для оценки долговечности корпуса и уплотнений
- Окончательный тест на старение каждой единицы перед упаковкой
Параметры настройки
- Печать собственных этикеток и розничная упаковка
- Сопряжение консоли с существующим дисплеем клиента, поддерживающим протокол UCTECH
- Альтернативные конфигурации аккумуляторов по запросу.
- Руководство и краткое руководство на языке назначения
По сравнению с альтернативами
vs Проводные датчики уровня жидкости
Никакого кабеля не требуется, но дальность действия ограничена 100 м без шлюза.
против поплавковых контактных датчиков
Отсутствие движущихся частей и контакта с жидкостью, что снижает износ и загрязнение.
против мониторов танков на базе LoRa
433 МГц является более дешевой и достаточной для мониторинга с одной точки; LoRa лучше подходит для сетей большого радиуса действия или сетей с несколькими площадками.
Руководство по эксплуатации
- Установите датчик в верхней части резервуара, направив его прямо вниз на поверхность жидкости.
- Убедитесь, что между датчиком и поверхностью жидкости нет препятствий.
- Перед установкой установите правильное количество каналов (8 или 16).
- Перед установкой выполните сопряжение датчика с консолью.
- Проверяйте ультразвуковую линзу на наличие пыли и конденсата не реже одного раза в сезон.
FT-0024 8 или 16-канальный беспроводной ультразвуковой измеритель уровня жидкости в резервуарах Вопросы
Каков реальный диапазон между сенсором и консолью?
До 100 м на открытом воздухе. Через стены, металл или плотные материалы ожидайте около 30 метров.
Как часто обновляется показание уровня?
Каждые 10 секунд, что обеспечивает своевременные данные без задержек.
Может ли он измерять несколько резервуаров одновременно?
Да, он поддерживает 8 или 16 каналов, что позволяет контролировать несколько резервуаров с одного устройства.
Работает ли он с жидкостями, проводящими электричество?
Нет. Он предназначен для непроводящих жидкостей, таких как вода, масло и большинство химикатов.
Каковы сроки и минимальный заказ
Сообщите нам количество и целевую дату отправки, и мы подтвердим и то, и другое по электронной почте. Время выполнения заказа зависит от того, будут ли задействованы печать и упаковка собственной этикетки.
Какие сертификаты имеет
Будет уточнено. Перед размещением заказа запросите у нас текущий набор сертификатов для вашего рынка назначения.
