製品概要

電力用変圧器向けの DIN 42530 低圧変圧器ブッシング。定格は 1～3 kV、1250 A です。外被は磁器製で、金具は銅製です。関連する DIN 42536 ファミリーでは、沿面距離は 250 A の 50 mm から 630 A 以上の 75 mm へと段階的に変わり、質量は 250 A の 0.26 kg から 3150 A の 2.05 kg まで増加します。輸送は木製パレット上の輸出用カートンによります。

• DIN 42530

この品種が選ばれる理由

• 出力の大きい配電用変圧器向けの 1250 A 定格
• 大きな低圧電流でも低抵抗の経路を確保する銅金具
• 1～3 kV の範囲で定格を設定しており、1品種で両クラスに対応します
• 輸出用カートンおよび木製パレット梱包を標準とします

使用箇所

• 1250 A における電力用・配電用変圧器の低圧側
• DIN の低圧端子図形で稼働する変圧器組立ライン
• オーバーホール時における大形配電機器での取替え
• 変圧器工場へパレット積みで出荷する輸出案件

適した用途

• 電力用および配電用変圧器メーカー
• 大形機器を扱う変圧器の整備工場
• DIN 低圧ブッシングのレンジを供給する販売代理店

適切な部品がない場合に生じる不具合

• 1250 A において導体経路が細く発熱する低圧端子
• 小形磁器部品をばら積み輸送した際の輸送中損傷
• 1 kV と 3 kV の端子板に2つの部品番号が必要になること
• 電流定格ファミリー全体にわたる沿面距離の選定

構造

• DIN 42530 低圧変圧器ブッシング
• 定格電圧 1～3 kV
• 定格電流 1250 A

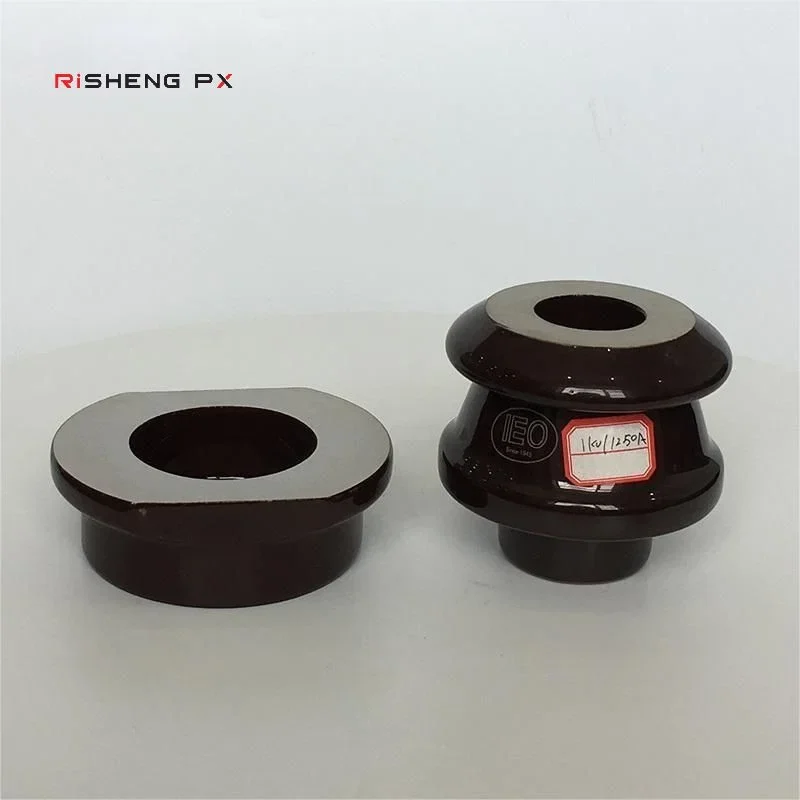

• 銅金具付き磁器がいし
• 中国製
• 輸出用カートンおよび木製パレットによる輸送梱包

この製品の公表値

以下の値はすべて、本品目のメーカーデータによるものです。記載のない数値は、ご発注前に図面と照合して確認します。

電流	1250 A
沿面距離	50 mm
質量	0.26 kg

材料

• 磁器がいし
• 銅金具

工程

• 成形
• 施釉
• 焼成
• 銅金具の組立
• 電気的定例試験

試験

• 1250 A 定格における導体経路の抵抗確認
• DIN 図形に対する寸法検査
• パレット積み前の梱包検査

認証

• DIN 42530 に基づく製作
• ISO 9001 品質マネジメントシステム

カスタマイズの選択肢

• お客様仕様による特殊長さおよび接続形式
• DIN ファミリーのその他の電流定格
• OEM および ODM 供給

他品種との比較

DIN 42530 1NF250A	250 A 品は沿面距離 50 mm、質量 0.26 kg です。1250 A 仕様は、より大きな低圧出力に対応する相当に太い導体経路をもちます。
DIN 42539 3 kV シリーズ	DIN 42539 は 3 kV 専用のファミリーで、120 mm 以上の独自の沿面距離表をもちます。図面が 42539 を指定している場合に使用してください。

ご発注前と到着後に

• 低圧端子板が DIN 42530 図形に対応しているかご確認ください
• 接続金具は 1250 A の定格全量に見合う寸法を選定してください
• 施工までパレット梱包はそのまま保持してください
• 金具の金属をお客様の低圧母線に合わせてください
