Stützenisolator ANSI Klasse 55-5 aus Porzellan, 15kV

• Startseite
• Produkte
• Stützenisolatoren
• Stützenisolator ANSI Klasse 55-5 aus Porzellan, 15kV

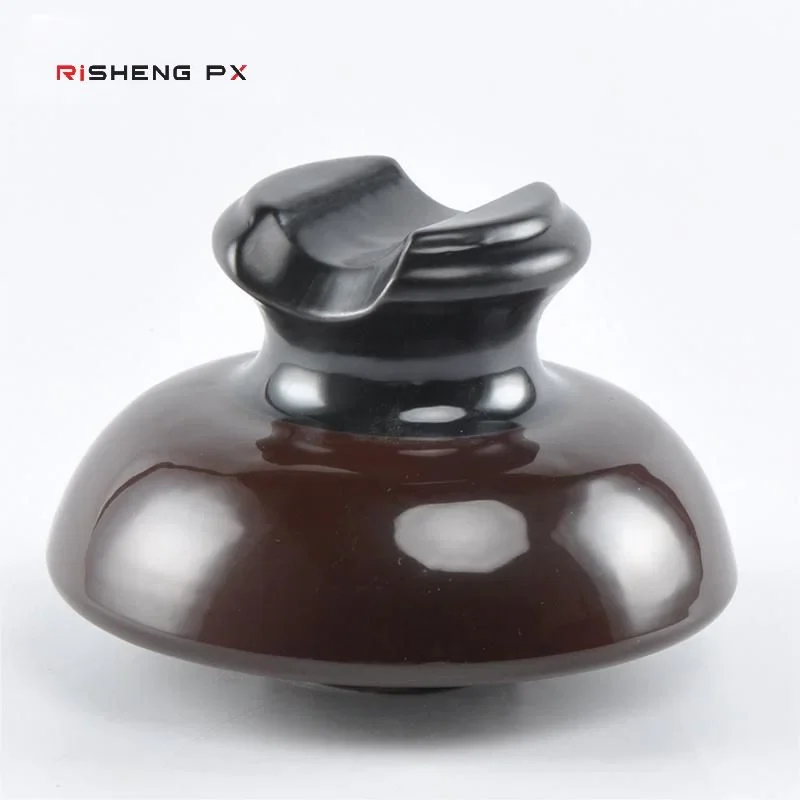

Produktübersicht

Stützenisolator ANSI Klasse 55-5 aus Porzellan, das Mitglied der ANSI-55-Reihe für 15 kV Anwendungsspannung. Er misst 178 mm im Durchmesser und 124 mm in der Höhe, bei 305 mm Kriechstrecke, 159 mm Trockenlichtbogenstrecke und einer Mindestklöppelhöhe von 152 mm. Die Kragarmfestigkeit beträgt 13,6 kN, der Trockenüberschlag bei niedriger Frequenz 80 kV und die Durchschlagspannung 115 kV, bei rund 6,4 kg je Einheit.

Warum Einkäufer dieses Teil wählen

• 305 mm Kriechstrecke bei 159 mm Trockenlichtbogenstrecke und 15 kV
• 13,6 kN Kragarmfestigkeit für Winkel- und Abspannpunkte
• Kritischer Stoßüberschlag 130 kV positiv und 150 kV negativ
• Geliefert aus einem Werk, das die gesamte Reihe 55-1 bis 55-6 fertigt

Wo er eingesetzt wird

• 15-kV-Verteilleitungen in ANSI-Stützenbauweise
• Abgangserneuerungen, die eingebaute ANSI-55-5-Armaturen treffen müssen
• Exportprojekte, die nach der ANSI-55-Reihe spezifiziert sind
• Lagerhaltung über mehrere Klassen derselben Reihe

Für wen es passt

• Netzbetreiber mit nach ANSI spezifizierter 15-kV-Verteilung
• Leitungsbauunternehmen in Amerika und in ANSI-Exportmärkten
• Händler, die das gesamte ANSI-55-Programm liefern

Was ohne das richtige Teil schiefgeht

• Klassenaustausch, der die Kriechstrecke unbemerkt von 305 mm auf 229 mm verkürzt
• Klöppelhöhen unterhalb der von der Klasse geforderten 152 mm
• Mehrere Lieferanten nötig, um eine einzige ANSI-Reihe abzudecken
• Überschlag auf Leitungen, bei denen die Anwendungsspannung falsch eingeschätzt wurde

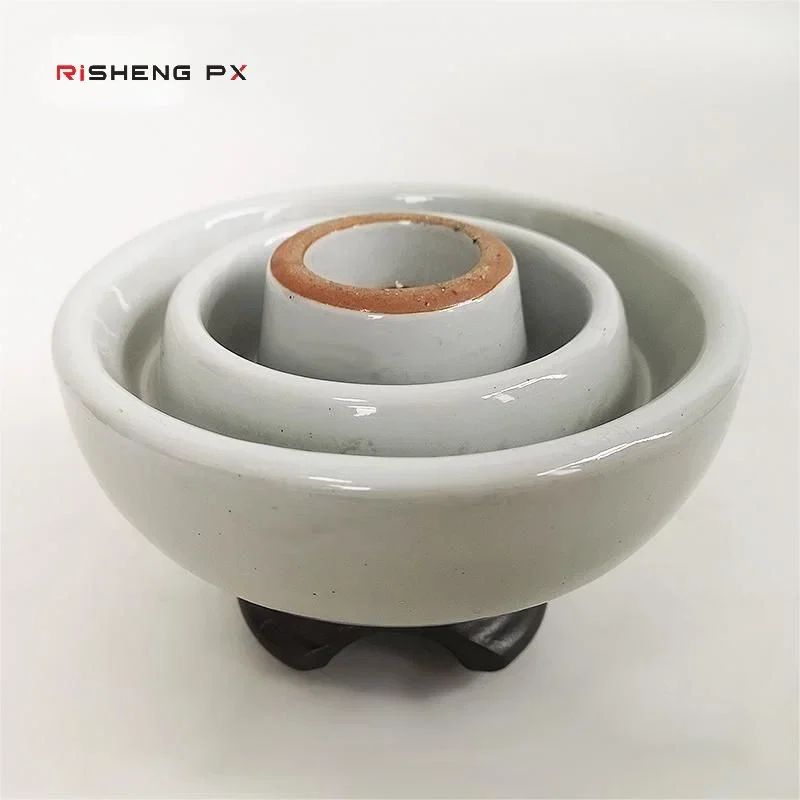

Wie er aufgebaut ist

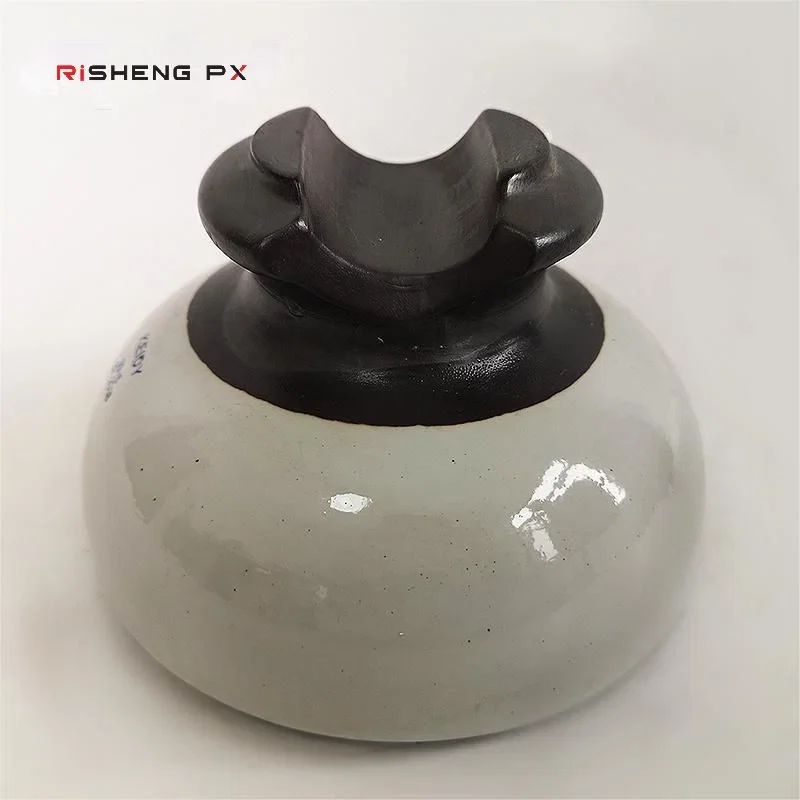

• ANSI Klasse 55-5

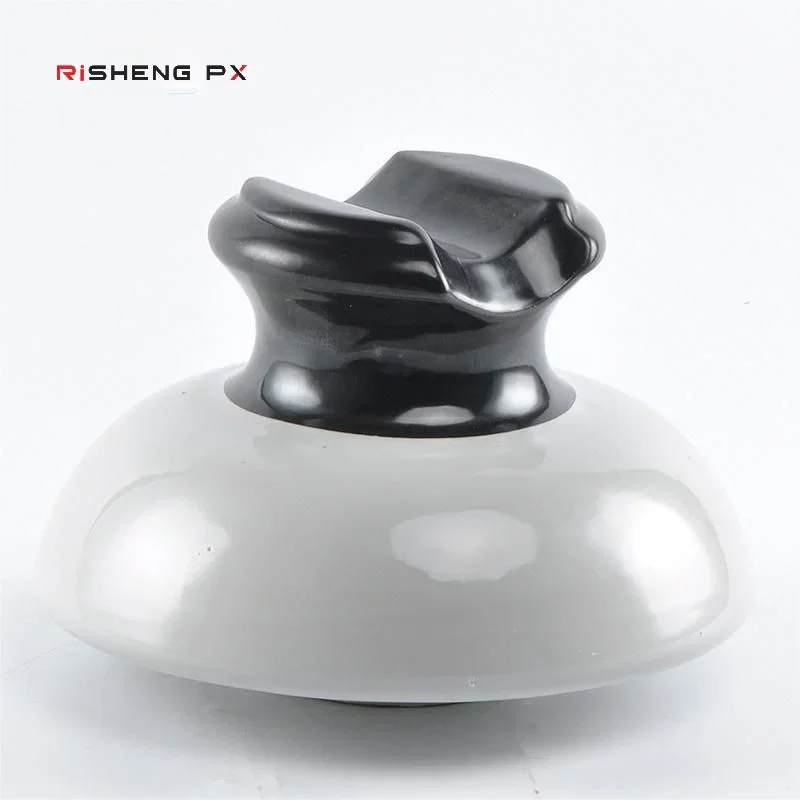

• 178 mm Durchmesser und 124 mm Höhe
• 305 mm creepage distance
• 159 mm Trockenlichtbogenstrecke

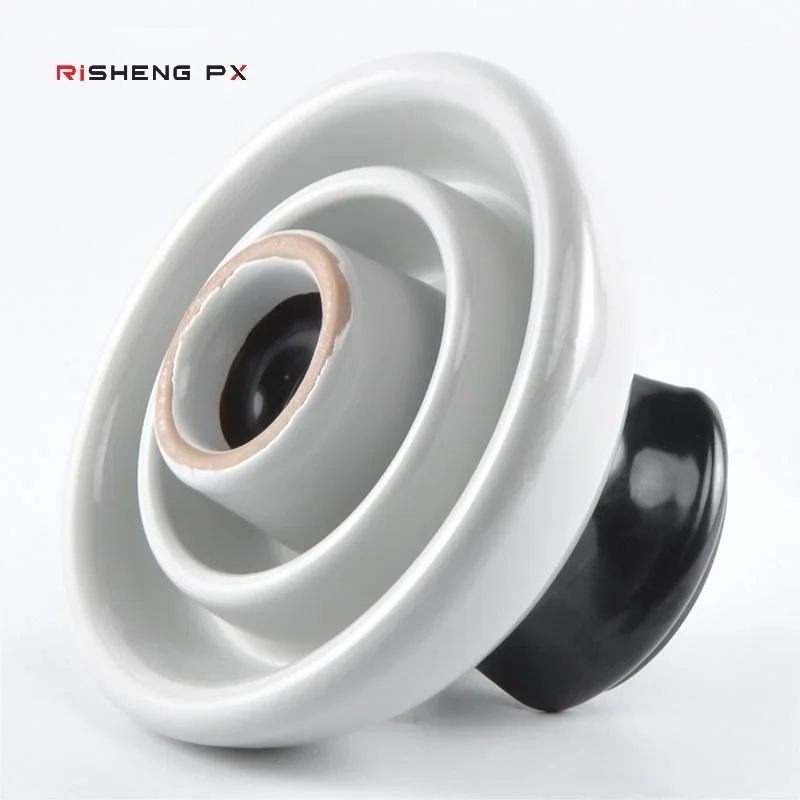

• 152 mm Mindestklöppelhöhe
• 13,6 kN Kragarmfestigkeit
• 15 kV Anwendungsspannung
• 80 kV Trockenüberschlagspannung bei niedriger Frequenz und 45 kV nass
• Kritische Stoßüberschlagspannung 130 kV positiv und 150 kV negativ
• 115 kV Durchschlagspannung bei niedriger Frequenz
• Maximale RIV 50 µV bei 1000 kHz, geprüft bei 10 kV Effektivwert gegen Erde
• 6,4 kg ungefähres Nettogewicht

Veröffentlichte Kennwerte für dieses Produkt

Jeder Wert unten stammt aus den Herstellerdaten zu diesem Artikel. Nicht aufgeführte Kennwerte werden vor der Bestellung gegen die Zeichnung bestätigt.

Kriechstrecke	305 mm
Trockenlichtbogenstrecke	159 mm
Mindestklöppelhöhe	152 mm
Kragarmfestigkeit	13.6 kN
Typ-Anwendungsspannung	15 kV
Durchschlagspannung bei niedriger Frequenz	115 kV
Ungefähres Nettogewicht	6.4 kg

Werkstoffe

• Körper aus Elektroporzellan

Ablauf

• Formgebung
• Glasieren
• Brand
• Maßprüfung
• Überschlag-, Durchschlag- und RIV-Prüfung

Prüfung

• Kragarm-Nachweisprüfung bei 13,6 kN
• Durchschlagprüfung bei niedriger Frequenz mit 115 kV
• Nachweis von Trocken- und Nassüberschlag bei 80 kV und 45 kV

Zertifizierung

• Gebaut nach ANSI Klasse 55-5
• Qualitätsmanagementsystem ISO 9001

Anpassungsmöglichkeiten

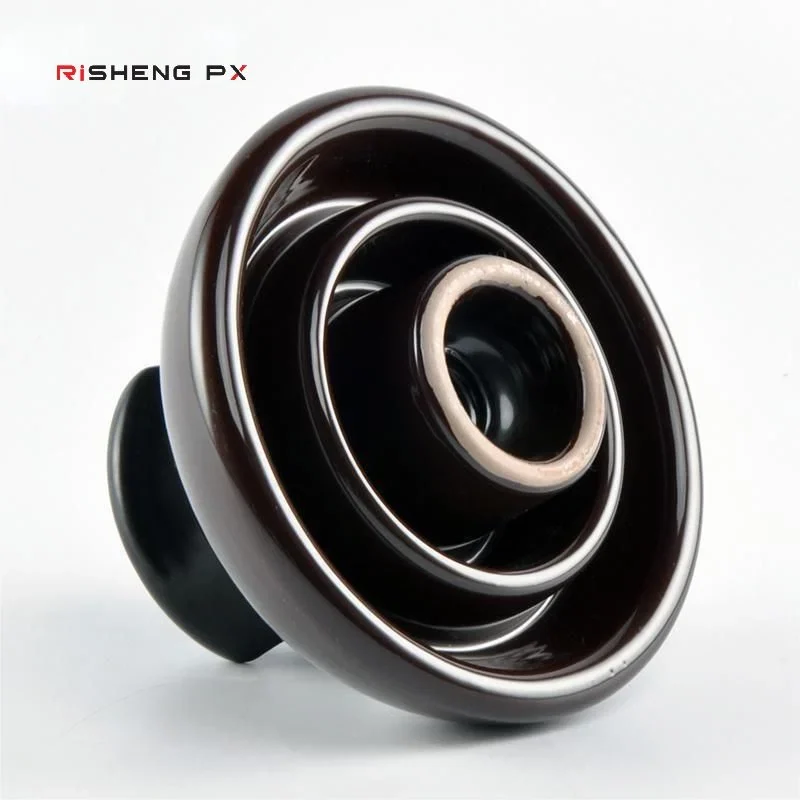

• Weiße oder braune Glasur
• Alle Klassen von 55-1 bis 55-6
• Projektkennzeichnung auf Wunsch

Wie er im Vergleich abschneidet

ANSI 55-6	Der 55-6 erreicht 23 kV Anwendungsspannung mit 381 mm Kriechstrecke bei 8,5 kg. Setzen Sie ihn nur ein, wenn die Leitung über 15 kV Anwendungsspannung betrieben wird.
ANSI 55-4	Der 55-4 deckt 13,2 kV mit 229 mm Kriechstrecke bei 3,7 kg ab, eine merklich leichtere Einheit für Abgänge niedrigerer Spannung.

Vor der Bestellung und nach der Anlieferung

• Wählen Sie die Klasse nach der Anwendungsspannung, nicht allein nach der Leitungsnennspannung

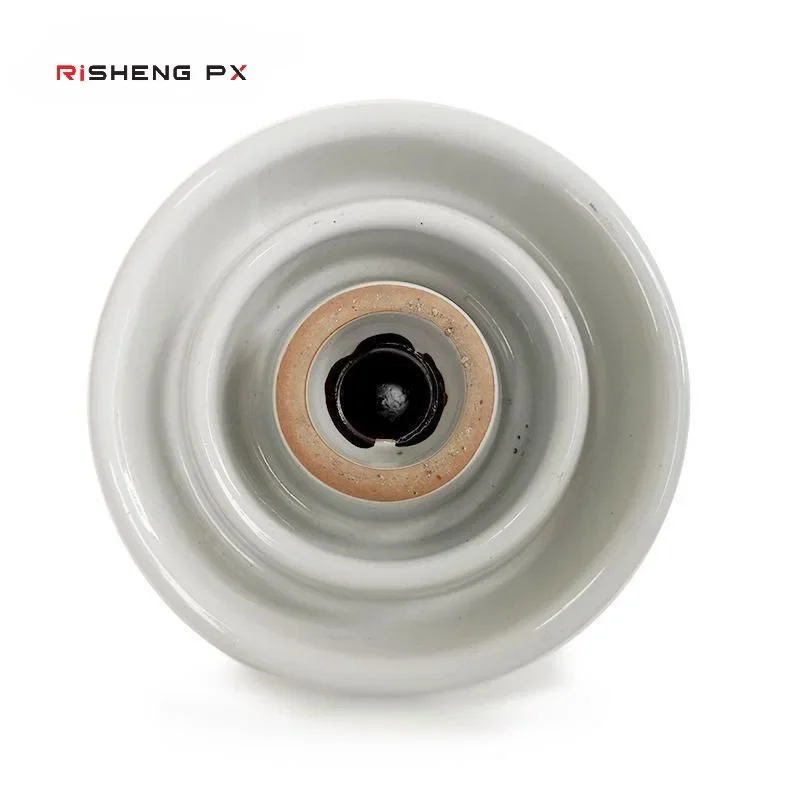

• Verwenden Sie einen Klöppel von mindestens 152 mm Höhe
• Kragarmlast unter 13,6 kN halten
• Rechnen Sie bei der Planung größerer Montagen mit 6,4 kg je Einheit

Fragen zum Stützenisolator ANSI Klasse 55-5 aus Porzellan, 15kV
