نظرة عامة على المنتج

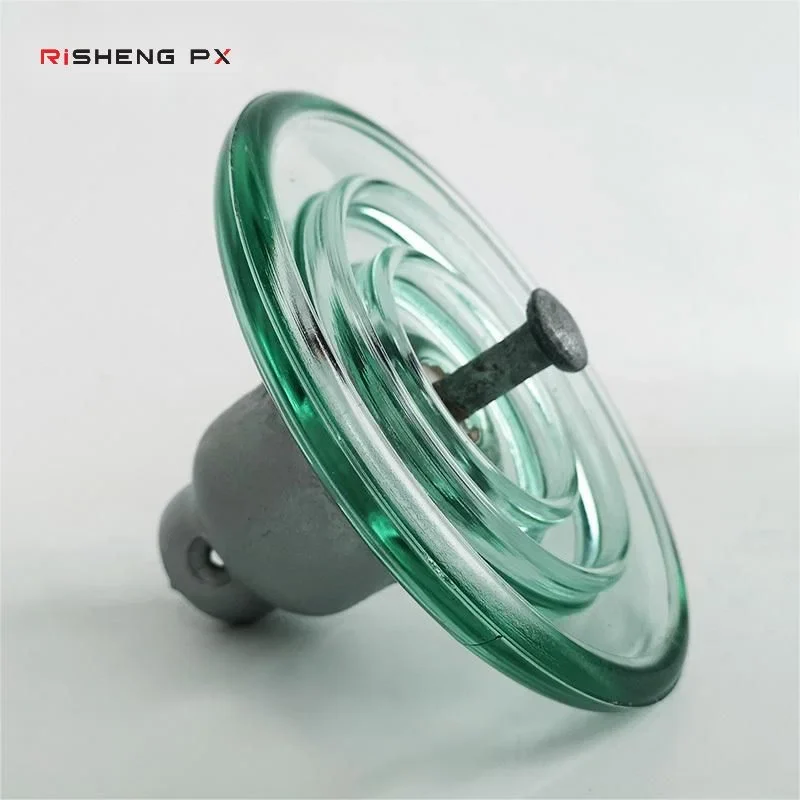

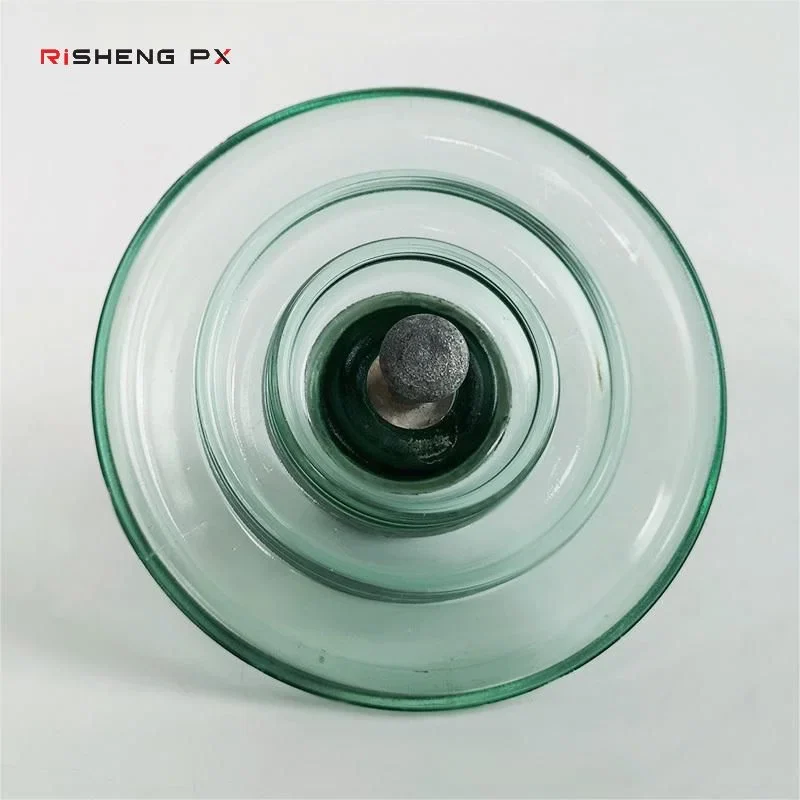

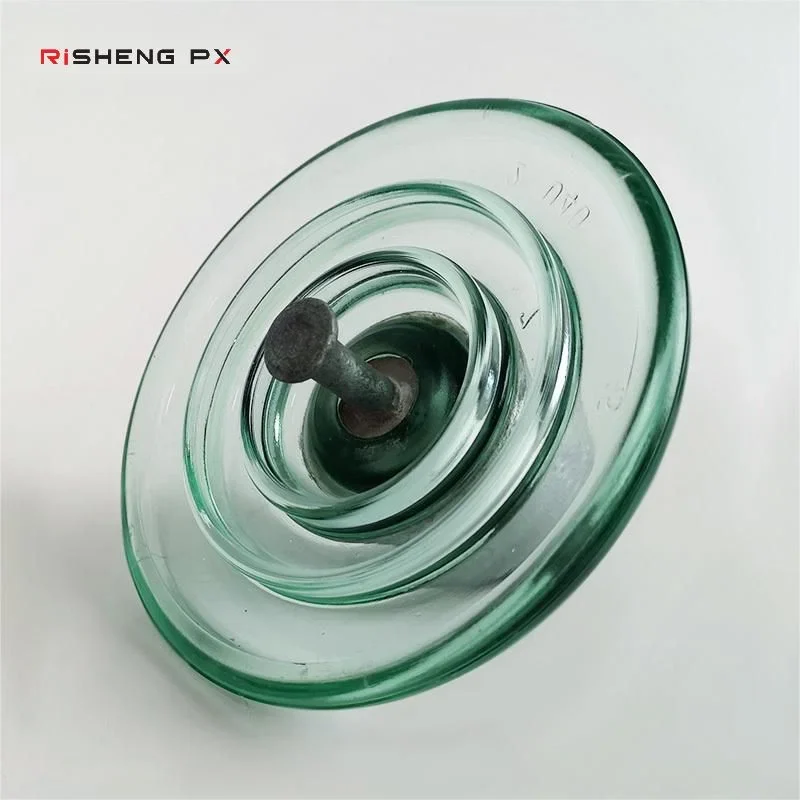

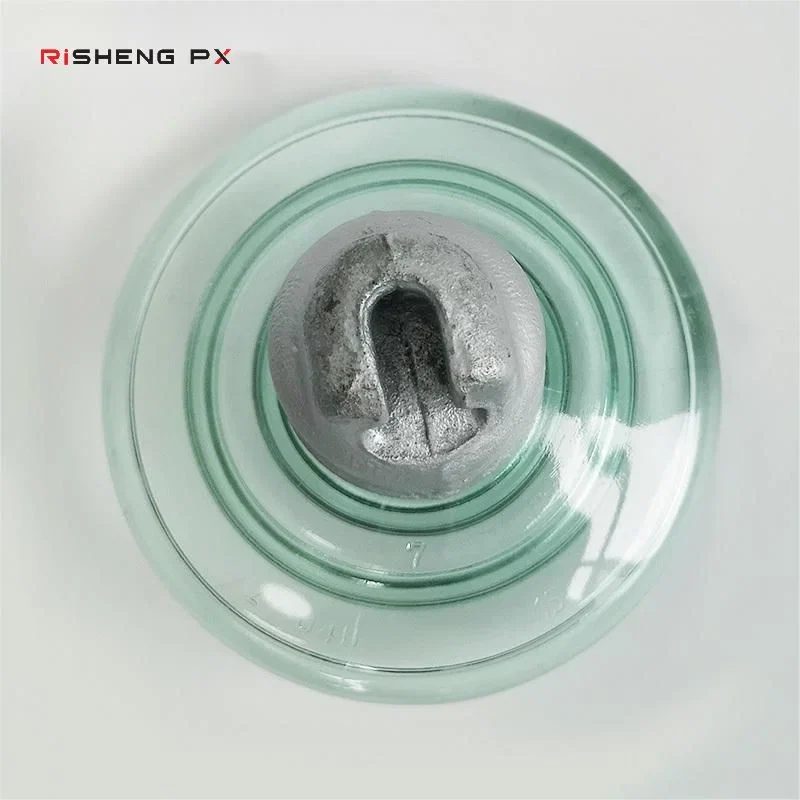

أصغر قرص في نطاق التعليق الزجاجي المقسّى من سلسلة U، ويُسمى U40B/110 وفق IEC. القطر 178 mm، والارتفاع 110 mm، ومسافة الزحف 185 mm، مع اقتران مقبس 11 mm. وحمل الانهيار الميكانيكي 40 kN مع اختبار روتيني 20 kN، والأرقام الكهربائية هي تحمل رطب بتردد القدرة 25 kV، وصدمة صاعقية جافة 50 kV، واختراق بتردد القدرة 90 kV.

لماذا يختار المشترون هذه القطعة

• حمل انهيار 40 kN مع اختبار ميكانيكي روتيني بقيمة 20 kN على كل قرص
• قطر 178 mm يبقي وزن السلسلة وحمل الرياح منخفضين على الخطوط الخفيفة
• اقتران مقبس 11 mm يطابق تجهيزات السلاسل خفيفة الخدمة
• الزجاج المقسّى يُظهر الاختراق بالتشظي، وهو مرئي من الأرض

أين يُستخدم

• سلاسل تعليق للتوزيع الخفيف والنقل الفرعي
• الفواصل القصيرة التي يفوق فيها القرص 70 kN ما يحتاجه التصميم
• تجميعات الطرف الميت والشد على موصلات صغيرة
• استبدال أقراص U40B المتقادمة على السلاسل القائمة

لمن يناسب

• مقاولو الخطوط الهوائية الذين يبنون سلاسل تعليق خفيفة
• مرافق كهربائية تصون سلاسل من سلسلة U الأقدم
• موزعون يخزّنون عوازل قرصية زجاجية وفق IEC

ما الذي يسوء دون القطعة الصحيحة

• الأقراص المفرطة الحجم التي تضيف وزناً وكلفة غير ضروريين لخط خفيف
• الوحدات المخترقة التي يتعذر العثور عليها بالكشف البصري
• عدم تطابق الاقتران عندما تكون تجهيزات السلسلة 11 mm
• سلاسل مجمّعة من أقراص بتصنيفات مختلطة لم يوثّقها أحد

كيف يُبنى

• التسمية وفق IEC هي U40B/110
• قطر 178 mm وارتفاع 110 mm
• 185 mm creepage distance

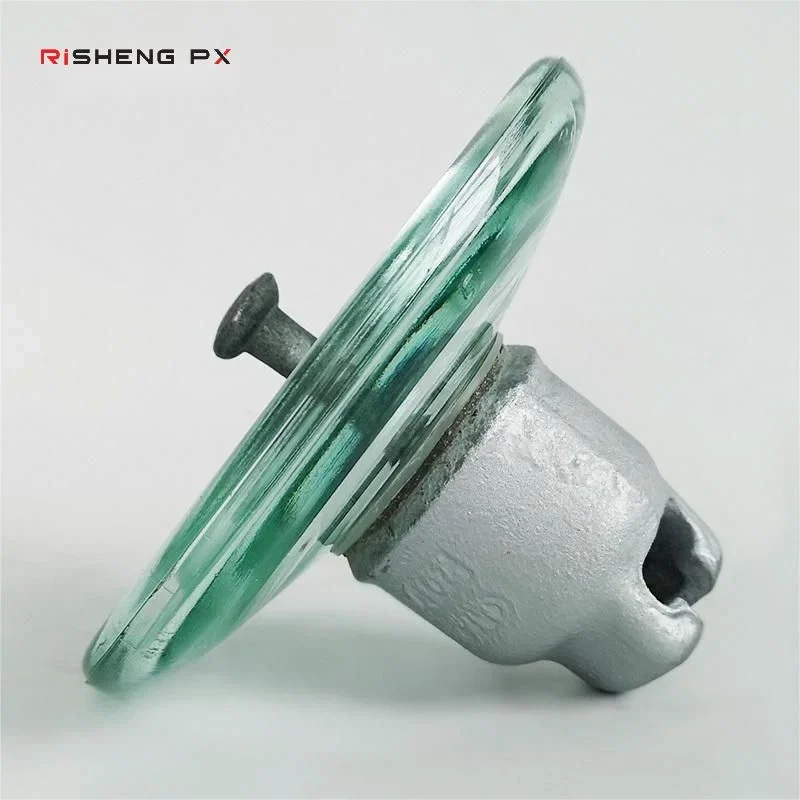

• 11 mm socket coupling
• حمل انهيار ميكانيكي 40 kN، واختبار ميكانيكي روتيني 20 kN
• جهد التحمل الرطب بتردد القدرة 25 kV
• جهد التحمل الصدمي الصاعقي الجاف 50 kV
• جهد اختراق بتردد القدرة 90 kV
• جهد التأثير الراديوي 50 µV، اختبار الهالة البصري عند 18/22 kV

الأرقام المنشورة لهذا المنتج

كل قيمة أدناه مأخوذة من بيانات المصنّع لهذا البند. والأرقام غير المدرجة تُؤكَّد مقابل الرسم قبل تقديم الطلب.

مسافة الزحف	185 mm
اقتران المقبس	11 mm
جهد التحمل الرطب بتردد القدرة	25 kV
جهد التحمل الصدمي الصاعقي الجاف	50 kV
جهد الاختراق بتردد القدرة	90 kV
جهد التأثير الراديوي 50 Μv، اختبار الهالة البصري	18/22 kV

المواد

• عازل من الزجاج المقسّى

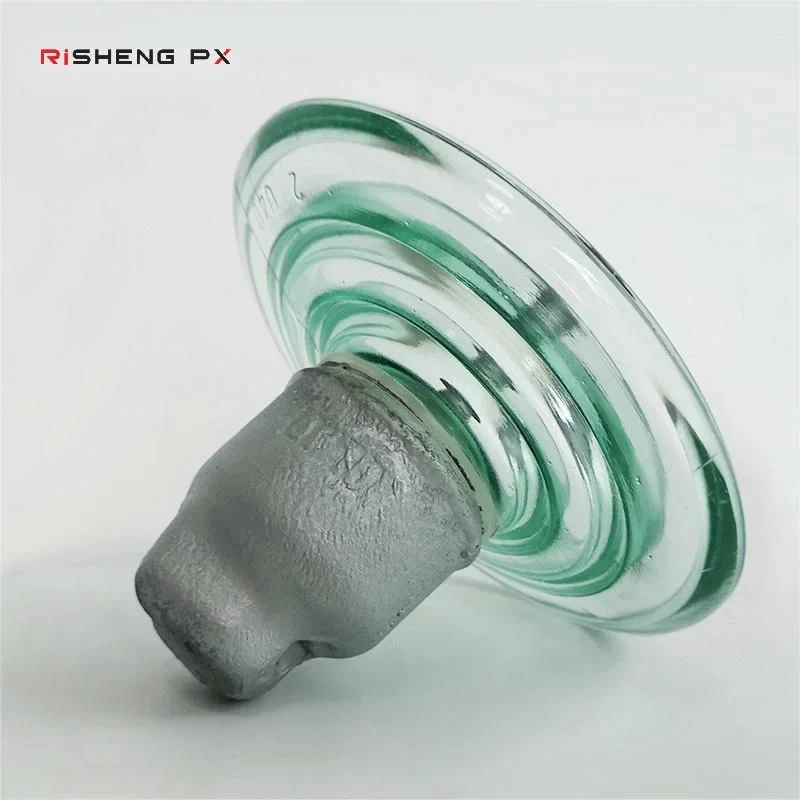

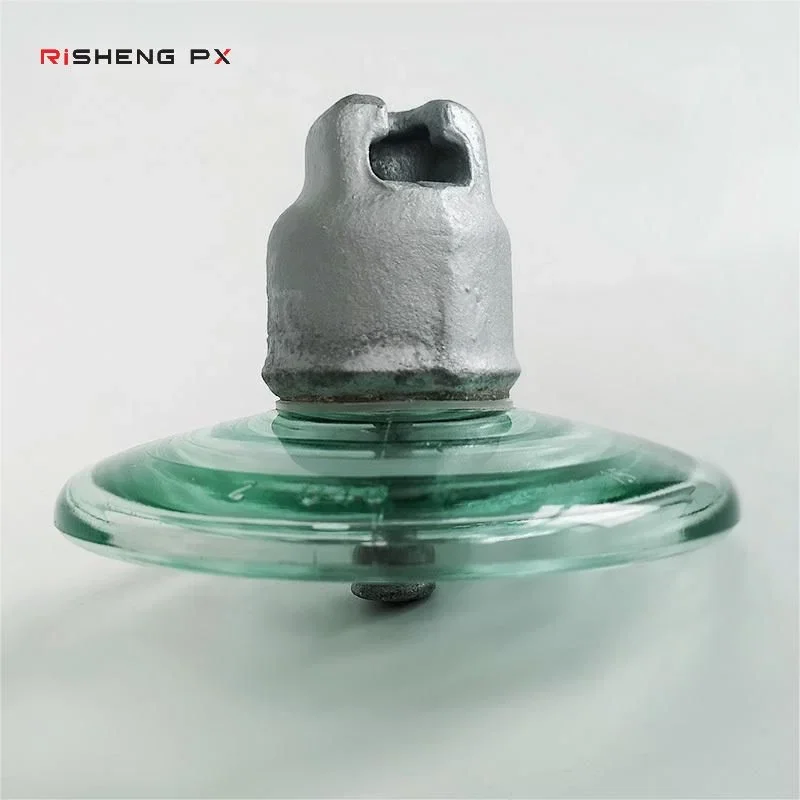

• كأس ووتد مجلفنان
• ربط بأسمنت بورتلاند

العملية

• كبس الزجاج
• التقسية الحرارية
• السمنتة
• الجلفنة
• اختبار ميكانيكي روتيني

الاختبار

• اختبار ميكانيكي روتيني 20 kN على كل قرص
• اختبار الاختراق بتردد القدرة حتى 90 kV
• اختبار الهالة البصري عند 18/22 kV

الاعتماد

• التسمية وفق IEC هي U40B/110
• نظام إدارة الجودة ISO 9001

خيارات التخصيص

• تصنيفات أخرى من سلسلة U من 40 kN حتى 160 kN
• مقاسات اقتران من 11 mm إلى 20 mm
• وسم الكأس عند الطلب

كيف يقارَن

قرص U70B	قطر U70B هو 255 mm بمسافة زحف 320 mm وحمل انهيار 70 kN. انتقل إليه عندما يتطلب طول الفاصل أو مقاس الموصل هامشاً ميكانيكياً أكبر.
قرص خزفي بالتصنيف نفسه	القرص الزجاجي المخترق يتشظى ويُرصد أثناء الكشف، بينما القرص الخزفي المخترق يبدو سليماً في العادة.

قبل أن تطلب وبعد أن يصل

• تأكد من أن تجهيزات السلسلة تستوعب اقتران مقبس 11 mm
• لا تخلط تصنيفات الأقراص ضمن سلسلة واحدة
• ركّب مسامير الشق بالكامل على كل اقتران أثناء التجميع
• سجّل التصنيف المستخدم لكل فاصل حتى يطابقه الاستبدال مستقبلاً

أسئلة حول العازل القرصي الزجاجي المقسّى U40B بقوة 40kN

منتجات ذات صلة

عوازل مرور المحولات ذات الجهد العالي

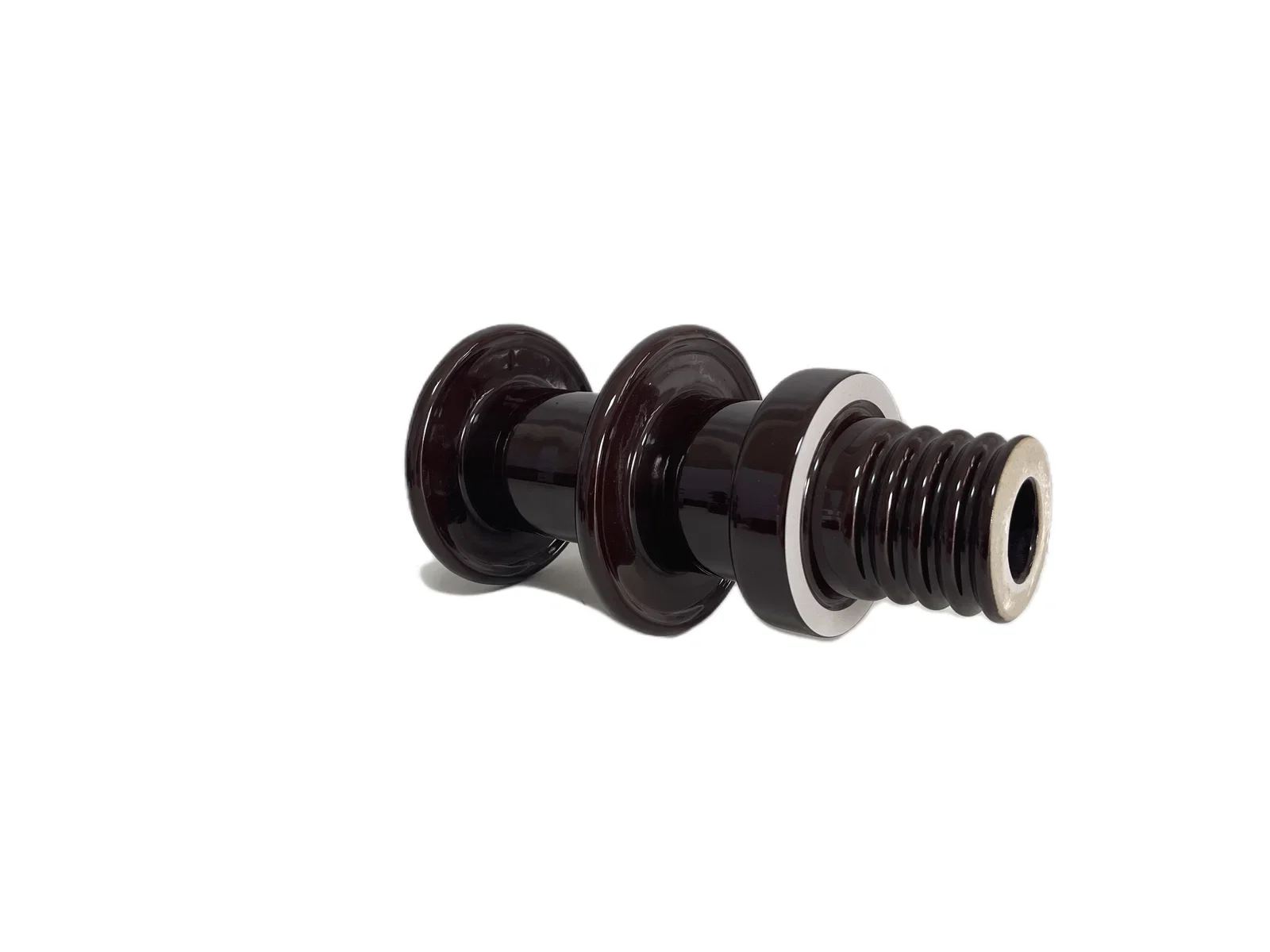

عازل مرور محول DIN 10NF250A للمحولات المغمورة بالزيت
