20W LEDトラックライト ドライバー内蔵
CH-GD8812 は、Lifud フリッカーフリー ドライバーを内蔵した 20W LED トラック ライトで、一貫したルーメン出力と色の精度が要求される小売店および商業用インテリア向けに設計されています。 220～240VACで動作し、90lm/wで1800ルーメンを実現し、CRIが90以上のCREE LEDチップを使用し、商品や内装表面の正確な演色性を保証します。ヘッドは水平方向に 355 度回転し、垂直方向に 90 度傾斜するため、設置後に再度照準を合わせることができます。照射角は15度、24度、36度、45度、60度からオーダーで選択可能です。調光はトライアックまたは DALI によるオプションであり、注文時に指定する必要があります。このアダプターは、既存のトラック システムに適合する 2 線、3 線、または 4 線式バージョンで利用できます。
お問い合わせの際に、IES ファイルまたは Dialux の計算を要求してください。
このフィクスチャーが何をするのか
- CRI 90 以上により、小売店のディスプレイや内装仕上げの正確な演色性が保証されます。
- 20W から 1800 ルーメンは、過剰な電力消費のない高出力を意味します
- 90lm/w の効率は、多くの低コスト代替品と同等かそれを上回ります
- 内蔵の Lifud ドライバーが安定した出力を提供し、カメラのちらつきを回避します
- 355 度の回転と 90 度の傾斜により、レイアウトが変更された場合でも再照準が可能
- 注文時に選択されたビーム角度により、ゾーンごとに正確な照明制御が保証されます
- 2、3、または 4 線式アダプターは既存のトラック システムとの互換性をサポートします
| 型式 | CH-GD8812 |
|---|---|
| 入力電圧 | AC220-240V |
| 頻度 | 50Hz / 60Hz |
| システム電源 | 20W |
| ドライバ | リフドフリッカーフリー、DC30-40V 500mA出力 |
| LEDチップ | クリー |
| CRI | >90 |
| システムルーメン | 1800lms |
| 治具の効率 | 90lm/w |
| 色温度 | 2700K、3000K、3500K、4000K、6000K |
| ビーム角度 | 15°, 24°, 36°, 45°, 60° |
| ハウジング材質 | アルミニウム押出材 |
| アダプタ | 2/3/4線 |
| 調光 | トライアックまたはDALIはオプション |

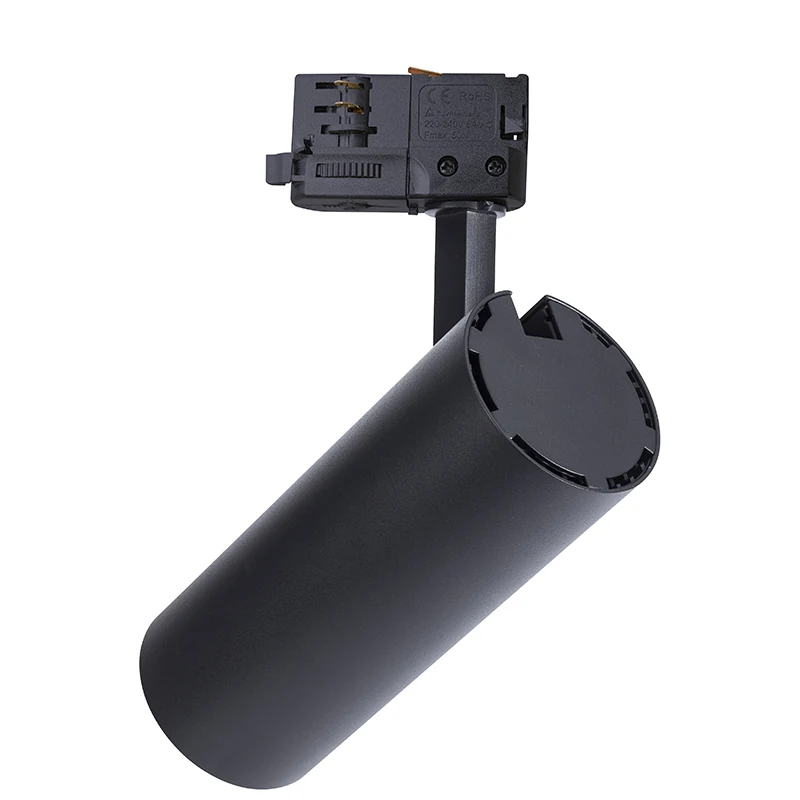

| 調整 | 355°回転可能、90°垂直 |
| ヒートシンクのサイズ | Ø72x178mm |
バイヤーとアプリケーション
誰が買うのか
- 照明輸入業者が小売請負業者向けに商用トラックライトを調達
- 1 つのサプライヤーからの 2 線、3 線、および 4 線のオプションを必要とする電気卸売業者
- 照明デザイナーがレイアウト内のゾーンごとにビーム角度と調光を指定
- ショップフィッティング請負業者がハロゲンスポットを低出力 LED に交換
- ホテルや個人宅の照明をアップグレードするホスピタリティ FF&E バイヤー
使用される場所
- 製品の色が店内およびオンラインの画像と一致する必要がある小売店の現場
- 車両やディスプレイの正確なビーム制御を必要とするショールームやギャラリー
- スーパーマーケットの通路は別の回路で照明され、夕方には調光されます
- 季節のレイアウトに合わせて建具を再調整したホテルのロビーとレセプションエリア
- 調整可能な照明が雰囲気を高める別荘や高級住宅空間
それがないと何が問題になるのか
- 同じ視覚的明るさでもより多くの電力を消費するハロゲン トラック ライト
- 赤や茶色の製品がくすんで平坦に見える低 CRI LED スポット
- 店舗のレイアウトが変更されたときに再度照準を合わせることができない梁フィッティングを修正しました
- 安価なドライバーはカメラ上でちらついたり、暖かい天井の隙間で早期に故障したりする
- 既存のトラックシステムを新しい治具で改造する際のアダプターの不一致
作り方
- CRI 90 以上の CREE LED チップ、色彩重視の商業照明向け
- Lifud フリッカーフリードライバー、DC30-40V 500mA 出力で安定したパフォーマンスを実現
- 力率が 0.95 を超えるため、電気回路の無効負荷が軽減されます。
- 長期出力のための主要なヒートシンクとして機能する押し出しアルミニウムハウジング
- 注文時に宣言されたオプションのトライアックまたはDALI調光
- 照準を合わせるための 355 度の水平回転と 90 度の垂直傾斜
- 単一または複数回路のトラックシステムに適合する 2、3、または 4 線式アダプター
- ビーム角度は15、24、36、45、60度から注文時に選択
材質
- 押し出しアルミニウムハウジングとヒートシンク
- ポリカーボネートとアルミニウムの光学アセンブリ
- 自社塗装工場にて粉体塗装仕上げ
認証
- CE
- RoHS
- CCC
- CQC
- ISO 9001:2015 品質システム
作り方と検査方法
製造工程
- CH-GD8812 ヒートシンクのプロファイルに合わせて切断および機械加工されたアルミニウム押出材
- 社内で粉体塗装を行っているため、バッチごとに仕上がりの色が一致します。
- LED 基板を取り付け、押出成形品に熱接着
- Lifud ドライバーは配線され、アダプターは注文されたワイヤー数に適合します
- 光学レンズとビーム角レンズは注文に応じて取り付けられます
- 梱包前に自動エージングラインでエージングテストを実施
品質管理
- 組み立て前の LED チップ、ドライバー、押出成形品の受入検査
- ルーメン出力と色温度を確認する測光テスト
- 組み立てられた治具の温度テスト
- 2 つの自動エージング ラインのうちの 1 つでエージング テストを行う
- バッチのリリース前の信頼性テスト
- 出荷前にすべての治具を全数検査
私たちがあなたのために変えられること
- 注文時にビーム角を15、24、36、45、60度から選択
- 色温度は2700K～6000Kから選択可能
- アダプターは 2、3、または 4 線構成で提供されます
- トライアックまたはDALI調光バージョン
- ハウジングの色は自社の粉体塗装工場で変更されました
- OEM設計の場合は2日以内に3D図面、3日以内にモックアップサンプルを作成します。
代替品との比較
| ハロゲントラックスポットライト | 同様のビジュアル出力の場合の数倍である 20W を消費しますが、初期器具のコストが高くなります |
|---|---|
| 15W ズーム可能なトラックライト | 大規模な小売ゾーンではより高い出力が得られますが、ビーム角度は現場で調整できるのではなく、注文時に固定されます。 |
| 埋め込み型COBダウンライト | 再照準可能で表面実装なので、レイアウトの変更に適していますが、天井に埋め込むのではなく目に見えるようになります。 |
| 統合されたリニアレールシステム | 個別に照準を合わせたヘッドにより、よりシャープなアクセントコントロールが可能になりますが、現場でさらに調整する必要があります |
ご注文の前と設置の前に
- アダプターを注文する前に、取り付けられているトラックが 2、3、または 4 線であることを確認してください
- 商品のアクセントには15または24度、一般的な洗濯には45または60度を使用してください。
- 一般的な商用天井の高さの場合、床から 2.8 ～ 3.5 メートルの高さにレールを取り付けます。
- 一緒に調光する場合は、同じ回路上のヘッドをグループ化します。
- 調光は現場で後付けできないため、注文時にトライアックまたはDALIを指定してください
- 頭数と間隔を最終決定する前に Dialux の計算を依頼する
同じ天井の他の器具
よくある質問
このトラックライトではどのようなビーム角度を注文できますか?
15、24、36、45、60度。ビーム角度は製造時に設定されますので、ご注文時に容器ごとの配合をお知らせください。
既存のトラックでも機能しますか?
アダプターは 2 線、3 線、および 4 線式バージョンで作られています。レールエンドとアダプターの写真をお送りいただければ、製造前に一致を確認します。
調光可能ですか?
トライアック バージョンと DALI バージョンの両方が利用可能であり、注文時に選択する必要があります。標準バージョンは調光できません。
どのような CRI とルーメン出力が期待できますか?
20W で 1800 システム ルーメンで CRI が 90 以上。これは器具レベルで 1 ワットあたり 90 ルーメンです。
どのような認定資格を持っていますか?
当社の器具は CE、RoHS、CCC、CQC の認証を取得しており、工場は ISO 9001:2015 の認証を取得しています。
当社のハウジングカラーでOEMバージョンを作成できますか?
はい。当社は独自の粉体塗装工場を運営しているため、ハウジングの色の変更は社内で行われます。 3D図面は2日以内、モックアップサンプルは3日以内にお送りいたします。
照明設計用の測光ファイルを提供していただけますか?
はい、IES ファイルを提供しており、レイアウトに合わせて Dialux 計算を実行できます。
20W LED トラック ライト内蔵ドライバーの見積もりをリクエストする
数量、色温度、ビーム角度を送信します。既存の設置に適合する場合は、レールの端または天井の開口部の写真を問い合わせと一緒に送信してください。
