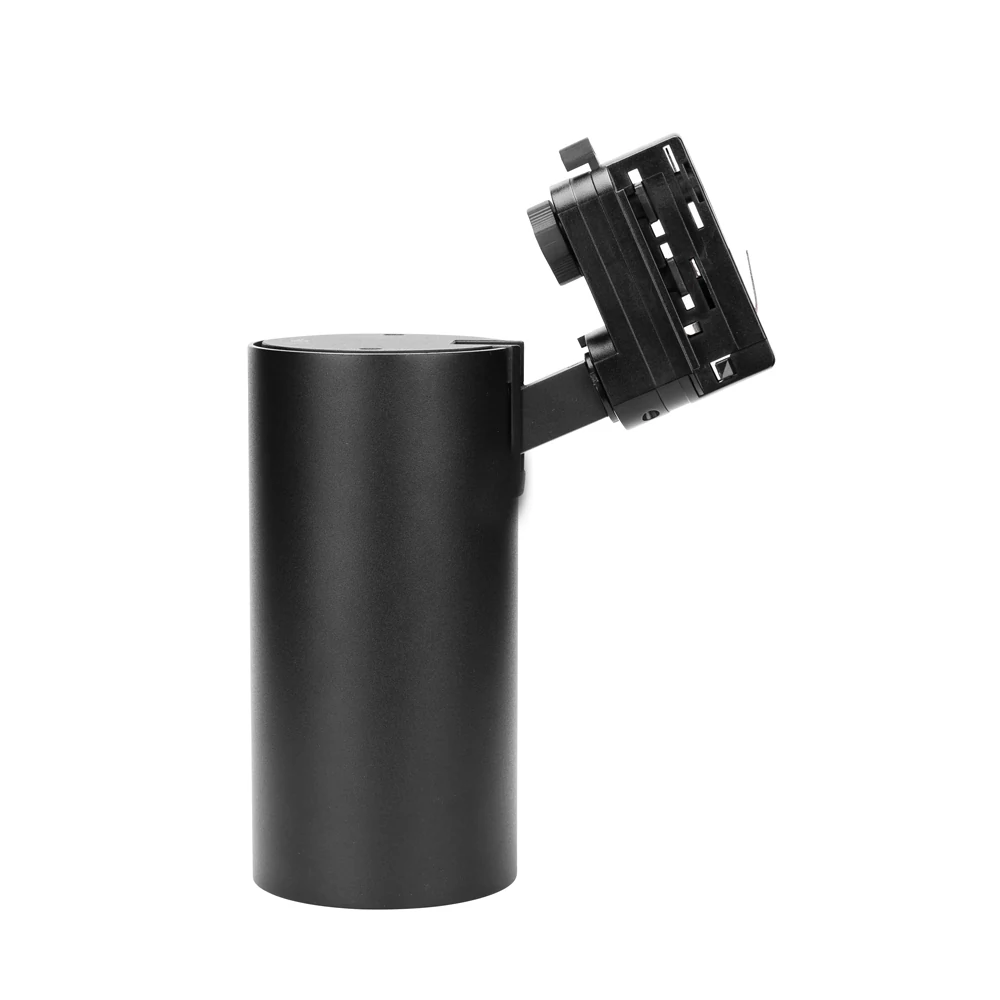

30W 3900lm LED-Schienenleuchte
Die GD885H ist eine 30-W-LED-Schienenleuchte mit integriertem Treiber, die für gewerbliche Innenräume entwickelt wurde, die eine hohe Lichtausbeute und eine konsistente Farbwiedergabe erfordern. Es wird mit 220–240 VAC betrieben, liefert 3900 Lumen bei einer Effizienz von 130 lm/W mit einem CRI über 90 und verwendet einen Bridgelux-LED-Chip. Der Abstrahlwinkel ist bei Bestellung wählbar auf 15, 30, 45 oder 60 Grad. Es ist mit Schienensystemen nach europäischem Standard kompatibel und unterstützt optionales Dimmen. Das Gehäuse aus Aluminiumdruckguss sorgt für eine stabile thermische Leistung und mechanische Festigkeit. Der Adapter ist für 3-Phasen-4-Leiter-Schienensysteme ausgelegt.
Fordern Sie bei Ihrer Anfrage die IES-Datei oder eine Dialux-Berechnung an.
Was dieses Gerät für Sie tut
- Eine Effizienz von 130 lm/W bei 30 W bedeutet eine höhere Leistung als Leuchten mit geringerer Effizienz bei gleicher Leistungsaufnahme
- 3900 Lumen von 30 W ermöglichen weniger Köpfe pro Bucht in Einzelhandels- und Ausstellungsraumlayouts
- Ein CRI über 90 sorgt für eine genaue Farbwiedergabe von Waren, Hauttönen und Materialien unter dem Strahl
- Der Bridgelux-LED-Chip sorgt für eine konstante Lichtausbeute und Langzeitstabilität
- 3-Phasen-4-Leiter-Adapter ermöglicht den Einsatz an bereits installierten Mehrphasen-Schienensystemen
- Die optionale Dimmung wird bei der Bestellung angegeben, sodass die Leuchte für die Integration in Steuerungssysteme bereit ist
- Das Gehäuse aus Aluminiumdruckguss sorgt für strukturelle Steifigkeit und effektive Wärmeableitung
| Modell | GD885H |
|---|---|
| Eingangsspannung | 220-240VAC |
| Frequenz | 50Hz / 60Hz |
| Systemleistung | 30W |
| Leistungsfaktor | >0,95 |
| Fahrermarke | Lifud, Osram, Philips |
| Ausgabe | DC30-40V 750mA |
| LED-Chip-Marke | Bridgelux |
| Effizienz der Vorrichtung | 130lm/W bei Ra90 |
| CRI | >90 |
| Systemlumen | 3900lms |
| Farbtemperatur | 2700K, 3000K, 3500K, 4000K, 5000K, 6000K |
| Abstrahlwinkel | 15°, 30°, 45°, 60° |
| Gehäusematerial | Aluminiumdruckguss |

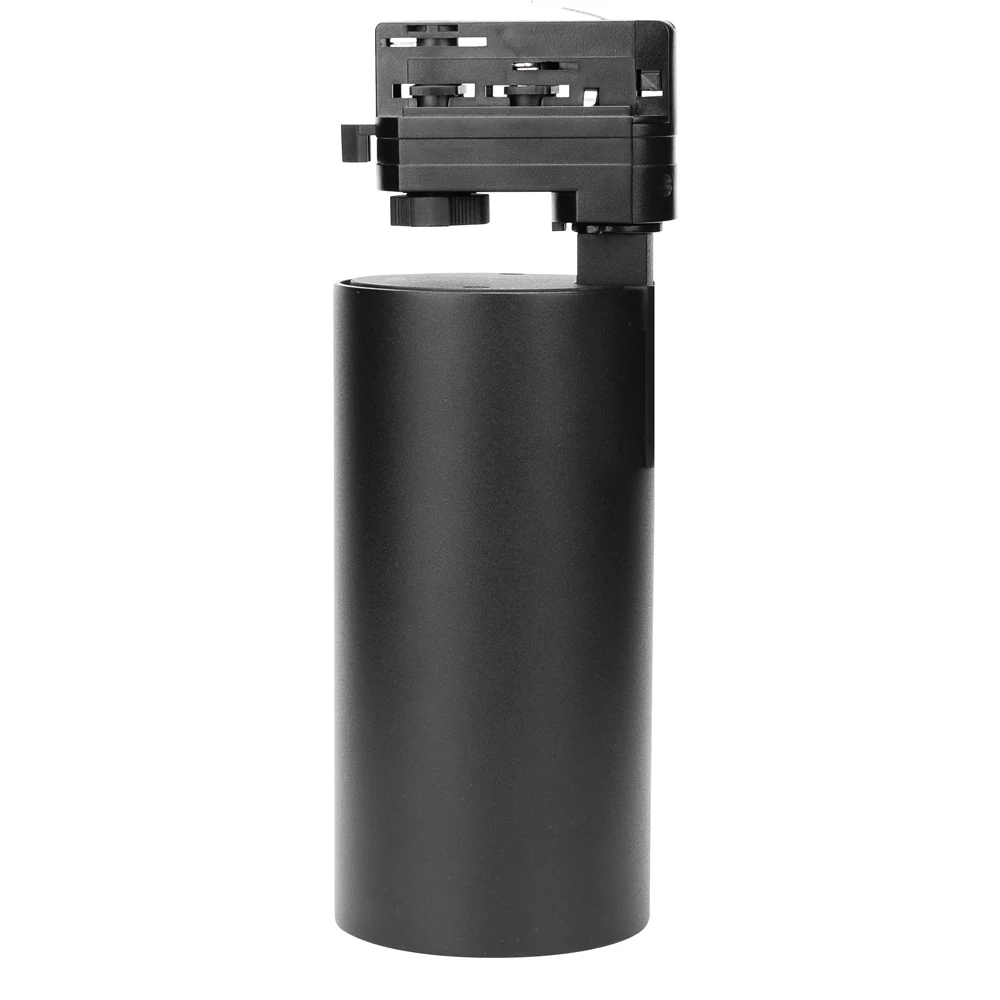

| Adapter | 3-Phasen 4-Leiter |
| Dimmen | Optional, bei Bestellung angegeben |
| Funktion | Dimmbar optional |
| Abmessung | Ø94x190mm |
Käufer und Anwendungen
Wer kauft es?
- Beleuchtungsimporteure beschaffen hocheffiziente Schienenleuchten für europäische und globale Märkte
- Elektrogroßhändler benötigen 3-Phasen-4-Leiter-Kompatibilität in einer einzigen Leuchtenfamilie
- Lichtdesigner geben Abstrahlwinkel und Dimmart pro Layoutzone an
- Ladenbauunternehmen ersetzen Halogen- oder LED-Strahler mit geringer Effizienz innerhalb enger Zeitpläne
- Käufer im Gastgewerbe und im FF&E-Bereich benötigen Leuchten mit konsistenter Farbe und hoher Leistung
Wo es verwendet wird
- Einzelhandelsgeschäfte und Ausstellungsräume, in denen eine konsistente Farbwiedergabe für Kleidung und Accessoires erforderlich ist
- Supermärkte und Boutiquen erfordern eine hohe Lichtleistung einer kompakten Leuchte
- Hotellobbys und Empfangsbereiche mit Mehrkreis-Schienensystemen erfordern zuverlässige, dimmbare Leuchten
- Villen und private Galerien, in denen die Flexibilität des Abstrahlwinkels die Akzentbeleuchtung von Kunst und Architektur unterstützt
- Gewerbeflächen mit vorhandenen Schienen nach europäischem Standard, die direkt ausgetauscht werden müssen
Was ohne es schief geht
- Schienenleuchten mit geringem Wirkungsgrad, die bei gleicher optischer Helligkeit mehr Strom verbrauchen
- Geräte mit einem CRI unter 90, die Rot-, Braun- und Hauttöne matt oder ungenau erscheinen lassen
- Nicht dimmbare Leuchten, die nicht in moderne Lichtsteuerungssysteme integriert werden können
- Inkompatible Adapter, die den Einsatz auf vorhandenen 3-Phasen-4-Draht-Schienen verhindern
- Schlechtes Wärmemanagement in Kunststoffgehäusen, das mit der Zeit zu einem Lumenverlust führt
Wie es gebaut ist
- Eingebauter Treiber mit DC30-40V 750mA Ausgang für stabile Leistung
- Bridgelux-LED-Chip mit CRI über 90 für präzise Farbwiedergabe
- 130 lm/W Effizienz bei 30 W, liefert 3900 Lumen
- Abstrahlwinkel bei Bestellung wählbar: 15°, 30°, 45°, 60°
- 3-Phasen-4-Draht-Adapter für Kompatibilität mit Schienensystemen nach europäischem Standard
- Optionale Dimmung bei Bestellung angegeben, nicht vor Ort nachrüstbar
- Gehäuse aus Aluminiumdruckguss für Wärmeableitung und mechanische Haltbarkeit
Werkstoffe
- Gehäuse und Struktursockel aus Aluminiumdruckguss
- Reflektorbaugruppe aus Polycarbonat und Aluminium
- Pulverbeschichtung in unserer eigenen Beschichtungsanlage
Zertifizierungen
- CE
- RoHS
- CCC
- CQC
- Qualitätssystem ISO 9001:2015
Wie es hergestellt und geprüft wird
Fertigungsprozess
- Gehäuse aus Aluminiumdruckguss, hergestellt und bearbeitet nach GD885H-Profil
- Die Pulverbeschichtung wird im eigenen Haus aufgetragen, um eine gleichmäßige Endfarbe über alle Chargen hinweg zu gewährleisten
- Bridgelux-LED-Chip montiert und thermisch mit dem Druckgussgehäuse verbunden
- Treiber (Lifud, Osram oder Philips) im Gerät verkabelt und befestigt
- Optikbaugruppe und Abstrahlwinkellinse werden je nach Bestellung montiert
- 3-Phasen-4-Leiter-Adapter gemäß Bestellspezifikation installiert
- Endkontrolle und Alterungstest auf einer von zwei automatischen Alterungslinien
Qualitätssicherung
- Eingangskontrolle von LED-Chips, Treibern und Druckgussgehäusen vor der Montage
- Photometrische Tests zur Überprüfung der Lichtleistung und Farbtemperatur
- Temperaturprüfung an der montierten Vorrichtung unter Last
- Alterungstest auf einer von zwei automatischen Alterungslinien
- Zuverlässigkeitstests vor der Chargenfreigabe
- 100-prozentige Prüfung jeder Vorrichtung vor dem Versand
Was wir für Sie ändern können
- Abstrahlwinkel bei Bestellung wählbar zwischen 15°, 30°, 45° oder 60°
- Farbtemperatur wählbar von 2700K bis 6000K
- Bei der Bestellung ausgewählte Treibermarke von Lifud, Osram oder Philips
- Dimmversion (Triac oder DALI) wird bei Bestellung angegeben
- Gehäusefarbe in eigener Pulverbeschichtungsanlage geändert
- 3D-Zeichnung innerhalb von 2 Tagen und Mustermuster innerhalb von 3 Tagen für OEM-Designs
Wie es mit den Alternativen verglichen wird
| 30W Halogen-Schienenstrahler | Liefert 3900 Lumen bei 130 lm/W und verbraucht weniger als die Hälfte des Stroms für eine ähnliche visuelle Leistung |
|---|---|
| 30W LED-Schienenleuchte mit 90lm/W Effizienz | Höhere Lichtausbeute und besserer Energieverbrauch, erfordert jedoch höhere Anschaffungskosten für die Vorrichtung |
| 20 W zoombares Schienenlicht | Höhere feste Leistung als bei zoombaren Modellen, aber der Abstrahlwinkel ist vor Ort nicht einstellbar |
| Einbau-Downlight | Aufputzmontage und neu ausrichtbar, besser für wechselnde Grundrisse, aber besser sichtbar als deckenbündige Leuchten |
Vor der Bestellung und vor der Installation
- Stellen Sie sicher, dass es sich bei der installierten Schiene um eine 3-Phasen-4-Draht-Schiene handelt, bevor Sie den Adapter bestellen
- Verwenden Sie 15° oder 30° für die Akzentbeleuchtung von Waren und 45° oder 60° für die allgemeine Wäsche
- Montieren Sie das Gerät auf einer Schiene mit einem Mindestabstand von 100 mm zwischen den Köpfen
- Geben Sie bei der Bestellung den Dimmtyp (Triac oder DALI) an, da dieser nach der Produktion nicht mehr geändert werden kann
- Gruppenköpfe im selben Stromkreis, wenn Sie planen, sie gemeinsam zu dimmen
- Fordern Sie IES-Dateien und Dialux-Berechnungen an, bevor Sie die Anzahl und den Abstand der Mitarbeiter festlegen
Wo dieses Gerät angegeben ist
Andere Leuchten für die gleiche Decke
2-Draht-30-W-LED-Schienenleuchte
20 W LED-Schienenleuchte mit integriertem Treiber
4-adriges 40-W-LED-Schienenlicht
4-Draht-10-W-LED-Schienenleuchte
Lesen Sie, bevor Sie angeben
Was CRI für die Beleuchtung von Einzelhandel und Gastronomie bedeutet
Der CRI ist die Zahl, die darüber entscheidet, ob die Ware wie im Katalog aussieht. Hier erfahren Sie, was Sie angeben müssen und warum der Unterschied zwischen 80 und 90 sichtbar ist.
So lesen Sie eine IES-Datei und einen Dialux-Bericht
Die beiden Dokumente, die einen Beleuchtungsvorschlag von einer Stellungnahme in eine Berechnung verwandeln, und worauf bei jedem zu achten ist.
Häufige Fragen
Welche Abstrahlwinkel sind für diese Schienenleuchte verfügbar?
15°, 30°, 45° und 60°. Der Abstrahlwinkel ist bei der Produktion festgelegt, daher geben Sie bei der Bestellung die Mischung pro Behälter an.
Ist es mit meinem vorhandenen Schienensystem kompatibel?
Der Adapter ist für 3-Phasen-4-Leiter-Schienensysteme nach europäischem Standard ausgelegt. Senden Sie vor der Produktion ein Foto des Schienenendes und des Adapters zur Bestätigung.
Ist Dimmen möglich?
Ja, die Dimmung ist optional und muss bei der Bestellung angegeben werden. Die Standardversion ist nicht dimmbar.
Welchen CRI und welche Lumenleistung kann ich erwarten?
CRI über 90 mit 3900 Systemlumen bei 30 W, was 130 Lumen pro Watt auf Geräteebene entspricht.
Welche Treibermarken werden verwendet?
Als Treiber kommen Lifud, Osram oder Philips zum Einsatz. Die Marke wird bei der Bestellung ausgewählt.
Können Sie fotometrische Dateien bereitstellen?
Ja, wir liefern IES-Dateien und können Dialux-Berechnungen für Ihr Layout durchführen.
Können Sie eine OEM-Version mit einer anderen Gehäusefarbe herstellen?
Ja. Da wir über eine hauseigene Pulverbeschichtungsanlage verfügen, werden Gehäusefarbänderungen hausintern durchgeführt. Wir können eine 3D-Zeichnung in 2 Tagen und ein Mock-up-Muster in 3 Tagen bereitstellen.
Fordern Sie ein Angebot für die 30W 3900lm LED-Schienenleuchte an
Senden Sie die Menge, die Farbtemperatur und den Abstrahlwinkel. Wenn Sie eine bestehende Installation anpassen, senden Sie mit der Anfrage ein Foto des Schienenendes oder der Deckenöffnung.
